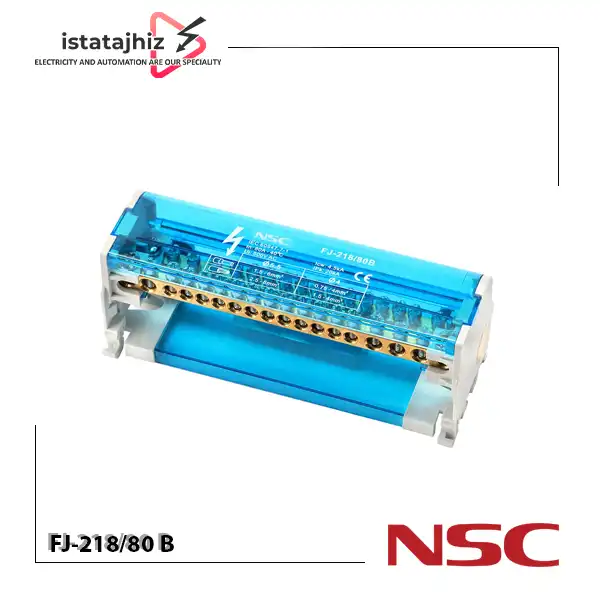

ترمینال توزیع FJ-218/80 B

ترمینال توزیع FJ-218/80 B با کد NS22-FJ218-80B یک ترمینال توزیع تک‌فاز و 2 پل است که برای تقسیم و توزیع جریان برق از ورودی به چندین خروجی در تابلوهای برق مورد استفاده قرار می‌گیرد. این مدل با جریان نامی 80 آمپر و ولتاژ نامی 500 ولت، گزینه‌ای مناسب برای مدارهای توزیع برق با ظرفیت متوسط محسوب می‌شود.

این ترمینال دارای 18 پیچ و چندین نقطه اتصال ورودی و خروجی است که امکان ایجاد انشعاب‌های متعدد را فراهم می‌کند. استفاده از آن موجب کاهش حجم سیم‌کشی، صرفه‌جویی در فضای تابلو و افزایش نظم اتصالات می‌شود.

بدنه محصول از پلی‌آمید 66 با کلاس اشتعال V-0، قاب از پلی‌کربنات (PC)، هادی از برنج و پیچ‌ها از فولاد با روکش روی ساخته شده‌اند. این ترکیب، ساختاری عایق و مقاوم برای استفاده در تابلوهای برق ایجاد می‌کند.

ترمینال توزیع FJ-218/80 B مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهی‌های CB، CE و RoHS است.

مشخصات فنی ترمینال توزیع NS22-FJ218-80B

• مدل NS22-FJ218-80B
• نوع ترمینال ترمینال توزیع برق
• نوع مدار تک‌فاز
• تعداد پل 2 پل
• جریان نامی 80 آمپر
• ولتاژ نامی 500 ولت
• تعداد پیچ 18 عدد
• ابعاد 50×130×50 میلی‌متر
• جنس قاب پلی‌کربنات (PC)
• جنس بدنه PA66/V-0
• جنس هادی برنج (Brass)
• جنس پیچ فولاد با روکش روی
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
  Icw 4/5 kA
  Ipk 20 kA
• نقاط اتصال ورودی 6 نقطه
• سطح مقطع سیم ورودی 2.5 تا 6 mm²
• نقاط اتصال خروجی 12 نقطه
• سطح مقطع سیم خروجی 1.5 تا 4 mm²
• گشتاور ورودی 2 N·m
• گشتاور خروجی 1 تا 2 N·m

مزایای ترمینال توزیع FJ-218/80 B

توزیع منظم جریان برق

این ترمینال امکان انتقال جریان از ورودی به چند خروجی را فراهم می‌کند و باعث می‌شود اتصالات داخل تابلو منظم‌تر و قابل مدیریت‌تر باشند.

ظرفیت جریان 80 آمپر

جریان نامی 80 آمپر، این مدل را برای طیف مناسبی از مدارهای توزیع و انشعاب برق مناسب می‌کند.

18 نقطه اتصال

وجود تعداد بالای نقاط اتصال، امکان ایجاد چندین انشعاب را بدون نیاز به پراکنده کردن اتصالات در بخش‌های مختلف تابلو فراهم می‌کند.

طراحی فشرده و کم‌حجم

ابعاد 50×130×50 میلی‌متر باعث می‌شود بتوان از فضای داخل تابلو به شکل بهینه‌تری استفاده کرد.

بدنه عایق PA66/V-0

استفاده از پلی‌آمید 66 با کلاس V-0 در بدنه، ساختاری عایق و مناسب برای کاربردهای تابلو برق ایجاد می‌کند.

هادی برنجی

هادی داخلی از برنج ساخته شده و برای ایجاد مسیر اتصال الکتریکی در ترمینال مورد استفاده قرار می‌گیرد.

کاهش سیم‌کشی داخل تابلو

استفاده از ترمینال توزیع باعث می‌شود سیم‌های متعدد به جای اتصال‌های پراکنده، در یک نقطه مشخص مدیریت شوند.

استاندارد IEC 60947-7-1

ترمینال توزیع FJ-218/80 B مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهی‌های CB، CE و RoHS است.

راهنمای نصب ترمینال توزیع FJ-218/80 B

برای نصب صحیح ترمینال توزیع FJ-218/80 B مراحل زیر را رعایت کنید:

1. پیش از شروع کار، منبع تغذیه را کاملاً قطع کنید.
2. محل مناسب نصب را با توجه به ابعاد 50×130×50 میلی‌متر انتخاب کنید.
3. اطمینان حاصل کنید که جریان مدار از 80 آمپر و ولتاژ از 500 ولت بیشتر نباشد.
4. سیم‌های ورودی را مطابق نقشه الکتریکی به نقاط اتصال ورودی متصل کنید.
5. سیم‌های خروجی را به نقاط اتصال مربوطه وصل کنید.
6. برای ورودی از سیم‌های 2.5 تا 6 mm² و برای خروجی از سیم‌های 1.5 تا 4 mm² مطابق مشخصات فنی استفاده کنید.
7. پیچ‌های اتصالات را با گشتاور مناسب محکم کنید.
8. پس از اتمام سیم‌کشی، تمام اتصالات و عایق‌ها را بررسی کنید.
9. مسیر سیم‌ها را از نظر شل بودن اتصال، آسیب عایقی یا اتصال ناخواسته کنترل کنید.
10. پس از تأیید نهایی توسط فرد متخصص، مدار را برق‌دار کنید.

نکته ایمنی: نصب ترمینال توزیع در مدارهای برق باید توسط تکنسین متخصص و مطابق استانداردهای ایمنی و مشخصات فنی محصول انجام شود.

کاربرد ترمینال توزیع 80 آمپر FJ-218/80 B

ترمینال توزیع NS22-FJ218-80B برای ایجاد انشعاب‌های منظم در مدارهای برق کاربرد دارد. مهم‌ترین موارد استفاده این محصول عبارت‌اند از:

• استفاده در تابلو برق صنعتی
• استفاده در تابلوهای توزیع برق
• تقسیم جریان از یک ورودی به چند خروجی
• ایجاد انشعاب برای چند مدار الکتریکی
• مرتب‌سازی سیم‌ها و کابل‌ها داخل تابلو
• کاهش حجم سیم‌کشی
• افزایش نظم اتصالات الکتریکی
• استفاده در مدارهای تک‌فاز تا 80 آمپر
• مدیریت بهتر سیم‌کشی در فضای محدود تابلو

قیمت ترمینال توزیع FJ-218/80 B

قیمت ترمینال توزیع FJ-218/80 B به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی بستگی دارد. برای اطلاع از قیمت روز ترمینال توزیع 80 آمپر FJ-218/80 B و وضعیت موجودی، از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید ترمینال توزیع 80 آمپر FJ-218/80 B از ایستاتجهیز

برای خرید ترمینال توزیع FJ-218/80 B می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

این مدل با جریان نامی 80 آمپر، ولتاژ 500 ولت، دو پل، 18 نقطه اتصال و بدنه PA66/V-0، گزینه‌ای کاربردی برای توزیع و انشعاب جریان در تابلوهای برق است.

هنگام خرید ترمینال توزیع، حتماً جریان نامی، ولتاژ، تعداد پل، تعداد خروجی‌ها و سطح مقطع سیم‌های ورودی و خروجی را با نیاز مدار خود مطابقت دهید.

جمع‌بندی

ترمینال توزیع FJ-218/80 B با کد NS22-FJ218-80B یک ترمینال توزیع تک‌فاز، دو پل، 80 آمپر و 500 ولت است که برای تقسیم و انشعاب جریان برق در تابلوهای برق طراحی شده است.

وجود 18 نقطه اتصال، بدنه PA66/V-0، قاب پلی‌کربنات، هادی برنجی و طراحی فشرده باعث می‌شود این محصول به کاهش حجم سیم‌کشی، افزایش نظم تابلو و مدیریت بهتر اتصالات کمک کند.

اگر هدف، انتخاب یک ترمینال توزیع 80 آمپر برای تابلو برق با چندین انشعاب خروجی باشد، FJ-218/80 B با توجه به مشخصات فنی خود می‌تواند گزینه مناسبی برای مدارهای متناسب با ظرفیت آن باشد.
