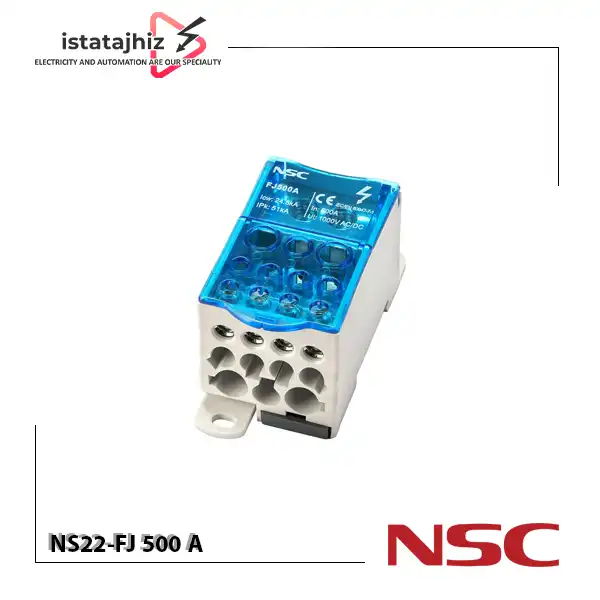

ترمینال توزیع FJ500A

ترمینال توزیع FJ500A با کد NS22-FJ500A یک ترمینال توزیع برق تک‌فاز و تک‌پل است که برای تقسیم و توزیع جریان از یک ورودی به چندین خروجی در تابلوهای برق مورد استفاده قرار می‌گیرد. این مدل با جریان نامی 500 آمپر و ولتاژ نامی 1000 ولت برای مدارهای توزیع برق با جریان بالا طراحی شده است.

استفاده از ترمینال توزیع FJ500A باعث می‌شود اتصال کابل‌های ورودی و خروجی در یک نقطه متمرکز شده و سیم‌کشی داخل تابلو منظم‌تر، کم‌حجم‌تر و قابل مدیریت‌تر باشد. این موضوع به‌خصوص در تابلوهای برق صنعتی که تعداد زیادی انشعاب وجود دارد، اهمیت زیادی دارد.

بدنه این محصول از پلی‌آمید 66 با کلاس اشتعال V-0، قاب از پلی‌کربنات (PC)، هادی از برنج قلع‌اندود و پیچ‌ها از فولاد با روکش روی ساخته شده‌اند.

این مدل مطابق استاندارد IEC 60947-7-1 بوده و دارای گواهی‌های CB، CE و RoHS است.

مشخصات فنی ترمینال توزیع NS22-FJ500A

• مدل NS22-FJ500A
• نوع تک‌فاز، تک‌پل
• جریان نامی 500 آمپر
• ولتاژ نامی 1000 ولت
• ابعاد 96 × 46 × 50 میلی‌متر
• تعداد در کارتن 53 عدد
• جنس قاب پلی‌کربنات (PC)
• جنس بدنه PA66/V-0
• جنس هادی برنج قلع‌اندود
• جنس پیچ فولاد با روکش روی
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
  Icw 24.5 kA
  Ipk 51 kA
• نقاط اتصال ورودی 1 عدد
• گشتاور ورودی 10 N·m
• سطح مقطع سیم ورودی 8 تا 24 mm²
• نقاط اتصال خروجی C 4 عدد
• نقاط اتصال خروجی B 5 عدد
• نقاط اتصال خروجی A 2 عدد
• سطح مقطع خروجی C 2.5 تا 10 mm²
• سطح مقطع خروجی B 2.5 تا 16 mm²
• سطح مقطع خروجی A 6 تا 35 mm²
• گشتاور خروجی C 2.7 N·m
• گشتاور خروجی B 2.7 N·m
• گشتاور خروجی A 4.4 N·m

کاربردهای ترمینال توزیع 500 آمپر FJ500A

ترمینال توزیع FJ500A برای توزیع و انشعاب جریان در مدارهای با جریان بالا کاربرد دارد، از جمله:

1. استفاده در تابلوهای برق صنعتی
2. تابلوهای توزیع برق با جریان بالا
3. توزیع جریان از یک کابل یا ورودی اصلی به چند خروجی
4. ایجاد انشعاب‌های متعدد در مدار
5. اتصال و مدیریت کابل‌های قدرت
6. کاهش حجم سیم‌کشی داخل تابلو
7. افزایش نظم و دسترسی به اتصالات
8. استفاده در مدارهای متناسب با ظرفیت 500 آمپر
9. کاربرد در سیستم‌های با ولتاژ نامی تا 1000 ولت

مزایای ترمینال توزیع FJ500A

ظرفیت جریان بالا

مهم‌ترین ویژگی این مدل، جریان نامی 500 آمپر است که آن را برای کاربردهای توزیع برق با جریان بالا مناسب می‌کند.

ولتاژ نامی 1000 ولت

ولتاژ نامی 1000 ولت امکان استفاده از این ترمینال را در بسیاری از مدارهای قدرت و توزیع صنعتی فراهم می‌کند.

طراحی تک‌پل

ساختار تک‌پل و تک‌فاز، این مدل را برای کاربردهایی که نیاز به توزیع یک مسیر قدرت دارند، مناسب می‌کند.

چندین خروجی

FJ500A دارای 11 نقطه اتصال خروجی در سه گروه A، B و C است و امکان ایجاد چندین انشعاب از ورودی اصلی را فراهم می‌کند.

تحمل جریان اتصال کوتاه

مقدار Icw برابر 24.5 kA و Ipk برابر 51 kA در مشخصات فنی محصول درج شده است.

بدنه عایق و مقاوم

استفاده از PA66/V-0 در بدنه و پلی‌کربنات در قاب، ساختاری عایق و مقاوم برای کاربردهای تابلو برق ایجاد کرده است.

هادی برنج قلع‌اندود

هادی از برنج قلع‌اندود ساخته شده است که در مسیر اتصال الکتریکی ورودی و خروجی مورد استفاده قرار می‌گیرد.

صرفه‌جویی در فضای تابلو

متمرکز کردن اتصالات در یک ترمینال توزیع، نیاز به سیم‌کشی‌های پراکنده را کاهش داده و به استفاده بهتر از فضای تابلو کمک می‌کند.

راهنمای نصب ترمینال توزیع FJ500A

1. پیش از نصب، برق مدار را به‌طور کامل قطع کنید و از بی‌برق بودن سیستم مطمئن شوید.
2. محل نصب را با توجه به ابعاد 96×46×50 میلی‌متر انتخاب کنید.
3. جریان و ولتاژ مدار را با ظرفیت 500 آمپر و 1000 ولت محصول تطبیق دهید.
4. کابل یا هادی ورودی را در نقطه اتصال اصلی قرار دهید.
5. سیم‌ها و کابل‌های خروجی را مطابق نقشه مدار به خروجی‌های A، B و C متصل کنید.
6. سطح مقطع سیم‌ها را مطابق محدوده مجاز هر خروجی انتخاب کنید.
7. پیچ ورودی را با گشتاور 10 N·m محکم کنید.
8. گشتاور مناسب خروجی‌ها را مطابق مشخصات فنی رعایت کنید: خروجی‌های B و C برابر 2.7 N·m و خروجی A برابر 4.4 N·m.
9. پس از نصب، تمام اتصالات، پیچ‌ها و عایق‌ها را بررسی کنید.
10. پس از تأیید نهایی توسط فرد متخصص، مدار را برق‌دار کرده و عملکرد اتصالات را بررسی کنید.

نکته ایمنی: به دلیل ظرفیت جریان بالای 500 آمپر، انتخاب کابل، سایزینگ صحیح، گشتاور بستن پیچ‌ها و نصب این محصول باید توسط تکنسین یا مهندس برق متخصص و مطابق استانداردهای مربوطه انجام شود.

قیمت ترمینال توزیع FJ500A

قیمت ترمینال توزیع FJ500A به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی بستگی دارد. برای اطلاع از قیمت روز ترمینال توزیع 500 آمپر 1000 ولت FJ500A می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید ترمینال توزیع 500 آمپر FJ500A از ایستاتجهیز

برای خرید ترمینال توزیع FJ500A با ظرفیت 500 آمپر و 1000 ولت می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

هنگام خرید این محصول، تطبیق جریان نامی، ولتاژ، سطح مقطع کابل ورودی و خروجی، تعداد انشعابات و فضای نصب با نیاز پروژه اهمیت زیادی دارد.

جمع‌بندی

ترمینال توزیع FJ500A با کد NS22-FJ500A یک ترمینال توزیع تک‌فاز و تک‌پل با ظرفیت 500 آمپر و 1000 ولت است که برای توزیع جریان بالا در تابلوهای برق طراحی شده است.

وجود یک ورودی اصلی، 11 نقطه اتصال خروجی، هادی برنج قلع‌اندود، بدنه PA66/V-0 و قاب پلی‌کربنات باعث می‌شود این محصول برای ایجاد انشعاب‌های منظم و مدیریت بهتر کابل‌های قدرت در تابلو کاربرد داشته باشد.

در انتخاب این مدل باید ظرفیت 500 آمپر، سطح مقطع کابل‌ها، تعداد خروجی‌های موردنیاز و فضای نصب با مشخصات پروژه مطابقت داده شود.
