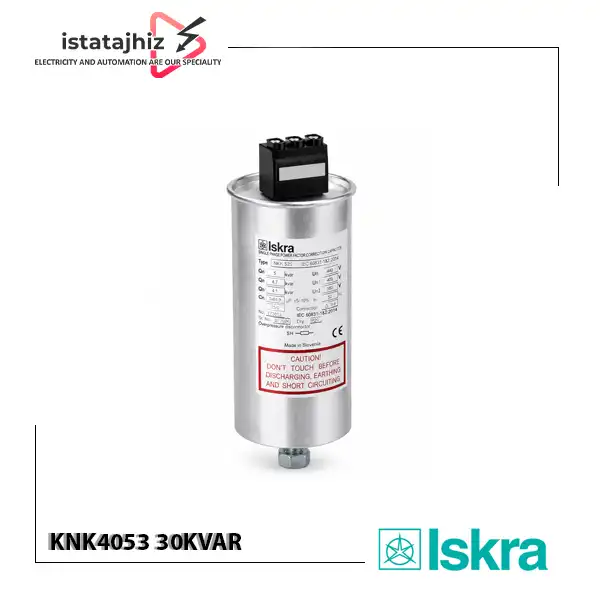

خازن KNK4053 با توان راکتیو نامی 30 کیلووار، ولتاژ نامی 440 ولت و فرکانس 50 هرتز یکی از خازن های سه فاز سری KNK شرکت ISKRA برای اصلاح ضریب توان در شبکه های فشار ضعیف است. این مدل برای استفاده در تابلوهای بانک خازنی، سیستم های جبران توان راکتیو و مدارهایی که بارهای القایی قابل توجه دارند، انتخاب می‌شود.
در شبکه هایی که موتور های القایی، ترانسفورماتورها، تجهیزات صنعتی و سایر مصرف کننده های القایی سهم قابل توجهی از بار را تشکیل می دهند، بخشی از جریان شبکه صرف توان راکتیو می شود.
استفاده صحیح از خازن صنعتی سه فاز اصلاح ضریب توان می تواند توان راکتیو مورد نیاز را در محل مصرف جبران کرده و در نتیجه به بهبود ضریب توان و کاهش جریان عبوری از بخش هایی از شبکه کمک کند. میزان اثر اقتصادی و کاهش تلفات به شرایط واقعی شبکه و نحوه بهره برداری بستگی دارد.
مدل KNK4053 از نوع روغنی است و داخل بدنه آلومینیومی استوانه ای آن از فیلم پلی پروپیلن متالایز خودترمیم شونده و روغن گیاهی زیست تخریب پذیر و فاقد PCB استفاده شده است.
کاربرد خازن 30 کیلووار ISKRA در بانک خازنی
این خازن عمدتاً به‌عنوان یک پله در تابلوهای اصلاح ضریب توان مورد استفاده قرار می‌گیرد. توان 30 kVAr باعث می‌شود برای بانک‌هایی که به پله های متوسط یا نسبتاً بزرگ جبران توان راکتیو نیاز دارند، گزینه مناسبی باشد.
مهم‌ترین کاربردها عبارت‌اند از:
- تابلوهای بانک خازنی اتوماتیک
- اصلاح ضریب توان کارخانجات و واحدهای صنعتی
- جبران توان راکتیو موتورهای سه فاز
- تابلوهای برق دارای بارهای القایی
- کارگاه‌ها و خطوط تولید صنعتی
- سیستم‌های توزیع فشار ضعیف
- جبران توان راکتیو ترانسفورماتورها
- کاهش جریان راکتیو در شبکه در صورت طراحی صحیح بانک خازنی
خود شرکت ISKRA نیز سری KNK را برای اصلاح ضریب توان مصرف‌کننده‌های القایی مانند ترانسفورماتورها، موتورهای الکتریکی و یکسوسازها در شبکه‌های صنعتی معرفی کرده است.
ابعاد و وزن KNK4053 30KVAR
طبق جدول فنی ISKRA برای نسخه 440 ولت و 50 هرتز، مدل 30 کیلووار دارای ابعاد تقریبی زیر است:
- قطر: 116 میلی‌متر
- ارتفاع: 285 میلی‌متر
- وزن نسخه KNK4053: حدود 3.2 کیلوگرم
- ظرفیت: 3 × 164.4 µF
- جریان نامی در 440V: 39.4A
در کاتالوگ ISKRA، مدل‌های KNK3053 و KNK4053 در یک جدول ابعادی ارائه شده‌اند؛ وزن مربوط به KNK4053 برای این مدل حدود 3.2 کیلوگرم درج شده است.
خازن 30 کیلووار برای چه بانکی مناسب است؟
یک خازن 30 کیلووار می‌تواند به‌عنوان یک پله در بانک خازنی استفاده شود. برای مثال، یک بانک خازنی ممکن است با توجه به پروفایل بار از چند پله با ظرفیت‌های مختلف تشکیل شود.
انتخاب تعداد پله‌ها باید بر اساس تغییرات بار راکتیو انجام شود. اگر بار کارخانه در طول روز تغییر زیادی داشته باشد، بانک اتوماتیک با پله‌بندی مناسب معمولاً کنترل دقیق‌تری نسبت به یک خازن ثابت ارائه می‌دهد.
در مقابل، استفاده از خازن ثابت 30 کیلووار برای باری که دائماً تغییر می‌کند می‌تواند باعث Over Compensation و ایجاد ضریب توان پیش‌فاز شود.
بنابراین قبل از خرید، بهتر است توان راکتیو مورد نیاز و الگوی مصرف واقعی اندازه گیری شود.
نکات مهم نصب و بهره‌برداری
این خازن ایسکرا باید در تابلو و محیطی نصب شود که تهویه مناسب و شرایط حرارتی قابل قبول داشته باشد. افزایش دمای محیط یا تابلو می‌تواند روی عمر خازن اثر منفی بگذارد.
در بانک‌های اتوماتیک، کنتاکتورهای مخصوص خازنی یا تجهیزات مناسب برای محدودکردن جریان هجومی باید متناسب با طراحی انتخاب شوند. جریان هجومی خازن در لحظه وصل می‌تواند بسیار بیشتر از جریان نامی باشد و طراحی نامناسب می‌تواند باعث آسیب به کنتاکتورها، فیوزها و خود خازن شود. مستندات ISKRA نیز بر محدودکردن جریان هجومی به مقدار مجاز تأکید دارند.
همچنین پس از قطع خازن، وجود مقاومت تخلیه داخلی باعث کاهش ولتاژ باقی‌مانده تا 75 ولت در کمتر از 3 دقیقه می‌شود؛ با این حال، پیش از هرگونه سرویس یا دستکاری، باید قطع کامل منبع، تخلیه و بی‌برقی توسط تجهیزات اندازه‌گیری مناسب مطابق دستورالعمل ایمنی سایت تأیید شود.
هنگام خرید KNK4053 30KVAR به چه مواردی توجه کنیم؟
اگر قصد جایگزینی خازن موجود یا تکمیل یک بانک خازنی را دارید، فقط عبارت «30 کیلووار» را ملاک قرار ندهید. این موارد باید با خازن موجود و طراحی تابلو مطابقت داشته باشند:
- توان: 30 kVAr
- ولتاژ: 440V
- فرکانس: 50Hz
- نوع: روغنی
- اتصال: سه فاز دلتا
- جریان نامی: 39.4A
- ظرفیت: 3×164.4µF
- ابعاد نصب
- نوع کنتاکتور بانک خازنی
- ظرفیت فیوز و تجهیزات حفاظتی
- وجود یا عدم وجود راکتور دتون‌شده
- سطح هارمونیک شبکه
- دمای داخل تابلو
به خصوص اگر این خازن قرار است جایگزین مدل قدیمی شود، تطبیق ولتاژ، ظرفیت، توان راکتیو و ابعاد مکانیکی قبل از سفارش ضروری است.
راه های ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام رسان ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
مزایای خرید از ایستا تجهیز:
- ارائه محصولات تخصصی برق صنعتی و اتوماسیون
- بررسی مشخصات فنی پیش از خرید
- ارائه قیمت به‌روز
- امکان دریافت مشاوره برای انتخاب محصول
- دسترسی به پشتیبانی و خدمات پس از فروش
- ارسال تجهیزات به سراسر کشور
- توان راکتیو مناسب برای پله های متوسط بانک خازنی
- استفاده از فیلم پلی پروپیلن متالایز خودترمیم شونده
- طول عمر کاری بالا در شرایط تعیین شده
- تولید شده توسط برند شناخته‌شده ISKRA
- برای شبکه‌های دارای هارمونیک بالا، استفاده مستقیم بدون بررسی کیفیت توان توصیه نمی‌شود.
- برای بارهای متغیر، استفاده به‌صورت پله ثابت می‌تواند باعث جبران بیش از حد شود.
- جریان هجومی هنگام وصل خازن باید در طراحی بانک خازنی کنترل شود.
