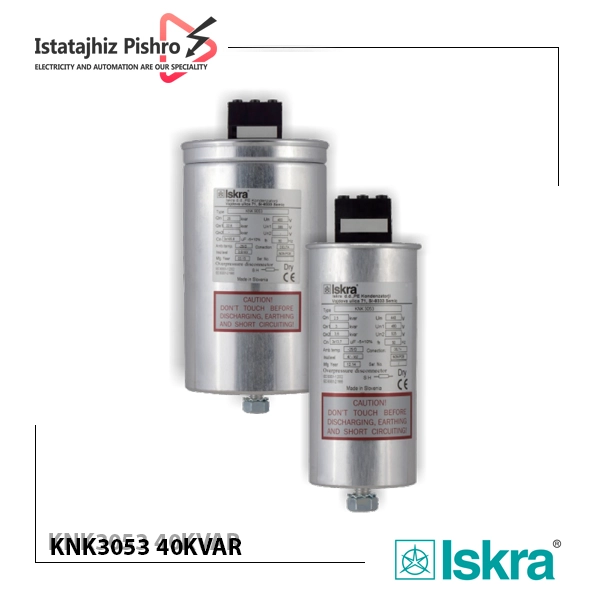

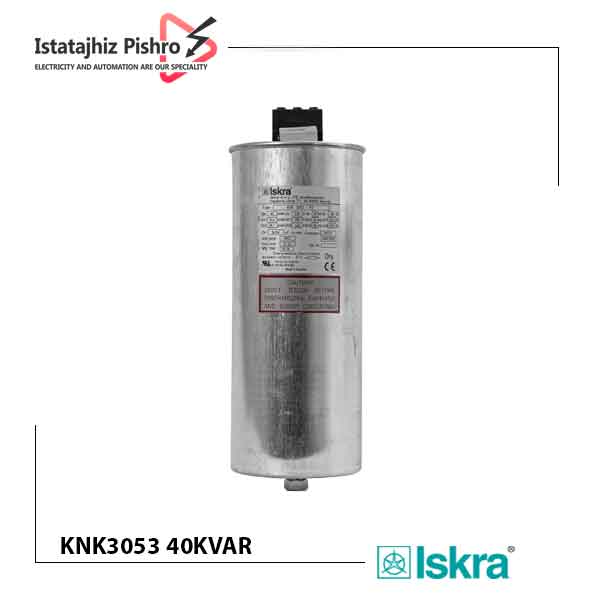

خازن سه فاز 40 کیلووار ISKRA

خازن سه‌فاز 40 کیلووار Iskra مدل KNK3053 یک خازن قدرت برای اصلاح ضریب توان (Power Factor Correction) و جبران توان راکتیو در شبکه‌های برق صنعتی است. این محصول برای استفاده در تابلوهای بانک خازنی و سیستم‌های جبران توان راکتیو طراحی شده و برای بارهای القایی مانند موتورهای الکتریکی، ترانسفورماتورها و تجهیزات صنعتی کاربرد دارد. Iskra سری KNK را به‌طور مشخص برای اصلاح ضریب توان مصرف‌کننده‌های القایی در شبکه‌های صنعتی معرفی می‌کند.

مدل KNK3053 از نوع Dry Type بوده و اتصال داخلی آن به‌صورت Delta است. ساختار استوانه‌ای آلومینیومی، ابعاد نسبتاً فشرده و طراحی مخصوص کاربرد PFC باعث شده این خانواده برای نصب در تابلوهای بانک خازنی مناسب باشد.

توان 40 kVAr به این معناست که این خازن می‌تواند در شرایط نامی، 40 کیلووار توان راکتیو خازنی به مدار ارائه کند. بنابراین در یک بانک خازنی اتوماتیک می‌تواند به‌عنوان یک پله نسبتاً بزرگ مورد استفاده قرار گیرد؛ انتخاب تعداد پله‌ها باید براساس پروفایل بار و میزان تغییرات توان راکتیو انجام شود. این خازن سه فاز با استانداردهای IEC/EN 60831–1/2 تطابق داشته و برای کاربردهای صنعتی حساس مانند موتور، ترانسفورماتور و بارهای القایی مناسب است.

خازن 40 کیلووار Iskra برای چه کاربردی است؟

کاربرد اصلی KNK3053، جبران توان راکتیو بارهای القایی و بهبود ضریب توان شبکه است.

در بسیاری از تأسیسات صنعتی، تجهیزاتی مانند موتورهای القایی و ترانسفورماتورها علاوه بر توان اکتیو، توان راکتیو نیز از شبکه دریافت می‌کنند. افزایش توان راکتیو باعث افزایش جریان عبوری از تجهیزات و کاهش ضریب توان می‌شود.

با نصب خازن مناسب، بخشی از توان راکتیو موردنیاز در محل مصرف تأمین می‌شود. نتیجه می‌تواند شامل:

• بهبود ضریب توان
• کاهش جریان راکتیو شبکه
• کاهش بارگذاری برخی تجهیزات
• کاهش تلفات ناشی از جریان
• آزاد شدن بخشی از ظرفیت تجهیزات توزیع

باشد.

البته میزان واقعی بهبود ضریب توان به ظرفیت بانک، مشخصات بار، ضریب توان اولیه و ضریب توان هدف بستگی دارد.

مشخصات فنی خازن سه فاز 40 کیلووار ایسکرا

• ظرفیت: 40 kVAr – اتصال سه‌ فاز در حالت دلتا
• ولتاژ کاری: 525 VAC / 50 Hz
• دی‌الکتریک: فیلم پلی‌پروپیلن متالیزه با قابلیت خودترمیمی
• حفاظت داخلی: مجهز به مقاومت تخلیه (Discharge Resistor) و قطع فشار بیش از حد (Overpressure Disconnector)
• ابعاد: تقریباً 116 × 285 میلی‌متر، وزن حدود 3.6 کیلوگرم
• جریان اسمی: حدود 44 A
• طراحی مقاوم برای نصب در شرایط صنعتی متنوع

کاربردهای خازن سه فاز iskra

خازن خشک 40 kVAr ISKRA مناسب استفاده در کاربردهای صنعتی مانند:

• اصلاح ضریب توان (Power Factor Correction)
• کاهش تلفات انرژی
• استفاده در پست‌ها و تابلو بانک خازن اتوماتیک با بارهای موتوری یا خازنی

نحوه نصب خازن در تابلو

برای عملکرد بهینه و ایمنی طولانی‌مدت، نصب صحیح این خازن الزامی است:

• خازن‌های KNK3053 را می‌توان به صورت عمودی یا افقی نصب کرد، اما فضایی حداقل 20 میلی‌متر بین هر خازن سه فاز ایسکرا و 25 میلی‌متر بالای آن برای اطمینان از عملکرد مناسب Overpressure Disconnector ضروری است.
• از سیم‌های مسی انعطاف‌پذیر با پوشش عایق و سطح مقطع مناسب استفاده کنید. اتصالات باید با روکش پایان (end sleeves) یا کابل‌ کشتار انجام شود. همچنین از لحیم‌کاری مستقیم روی ترمینال خودداری شود.
• برای اتصال زمین (PE)، از پیچ M12 موجود در پایین بدنه استفاده کنید و گشتاور بسته شدن پیچ نباید بیش از 10 Nm باشد.
• قبل از هر گونه تماس با ترمینال، خازن را تخلیه کرده و عملیات اتصال یا جداسازی را تنها پس از گذشت حداقل 3 دقیقه انجام دهید.

نکات نصب خازن سه فاز 40 کیلووار

هنگام نصب KNK3053 باید شرایط حرارتی و مکانیکی مناسب رعایت شود.

نکات مهم:

• تهویه مناسب تابلو فراهم شود.
• از تجمع گرما در اطراف خازن جلوگیری شود.
• فاصله مناسب بین خازن‌ها رعایت شود.
• بالای خازن برای عملکرد Overpressure Disconnector فضای کافی داشته باشد.
• اتصال PE به‌درستی انجام شود.
• کابل و تجهیزات Switching متناسب با کاربرد خازنی انتخاب شوند.
• قبل از دست‌زدن به ترمینال، خازن کاملاً تخلیه شود.

پس از قطع مدار باید حداقل 3 دقیقه پیش از تماس با ترمینال صبر شود.
