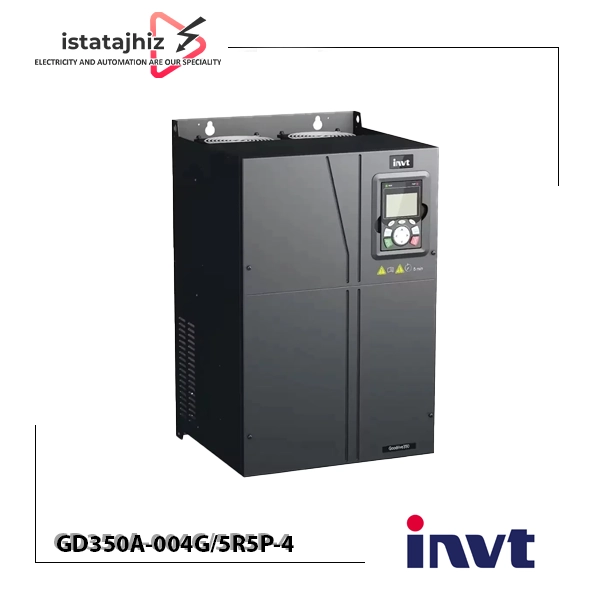

درایو اینورتر سه فاز 4 کیلووات اینوت GD350A-004G/5R5P-4

درایو اینورتر سه فاز 4 کیلووات اینوت مدل GD350A-004G/5R5P-4 یکی از درایوهای فرکانس متغیر سری GD350A شرکت INVT است که برای کنترل سرعت و عملکرد موتورهای سه فاز در کاربردهای صنعتی طراحی شده است.

این مدل با توان نامی 4 کیلووات، جریان ورودی 13.5 آمپر و جریان خروجی 9.5 آمپر، برای کنترل موتورهای سه فاز متناسب با ظرفیت درایو مورد استفاده قرار می‌گیرد. ورودی و خروجی این درایو 380 ولت سه فاز است و امکان تنظیم فرکانس خروجی در محدوده 0.01 تا 400 هرتز را فراهم می‌کند.

مدل GD350A-004G/5R5P-4 به‌صورت دو ریتینگ G/P طراحی شده است؛ به این معنا که توان نامی 4 کیلووات برای کاربرد G و توان 5.5 کیلووات برای کاربرد P در نظر گرفته می‌شود. بنابراین انتخاب نهایی درایو اینوت باید بر اساس نوع بار و جریان واقعی موتور انجام شود.

طبق مشخصات ارائه‌شده، صفحه‌کلید این درایو قابلیت جدا شدن و اتصال توسط کابل شبکه را دارد و می‌توان پنل کنترل را در محل مناسب‌تری از تابلو برق نصب کرد.

مشخصات فنی درایو اینورتر INVT GD350A-004G/5R5P-4

• برند INVT / اینوت
• سری GD350A
• مدل GD350A-004G/5R5P-4
• توان نامی G 4 کیلووات
• توان نامی P 5.5 کیلووات
• نوع سه فاز
• ولتاژ ورودی 380 ولت سه فاز
• ولتاژ خروجی 380 ولت سه فاز
• جریان ورودی 13.5 آمپر
• جریان خروجی G 9.5 آمپر
• فرکانس خروجی 0.01 تا 400 هرتز
• صفحه‌کلید جداشونده دارد
• اتصال صفحه‌کلید از طریق کابل شبکه

درایو اینورتر GD350A-004G/5R5P-4 چیست؟

GD350A-004G/5R5P-4 یک درایو فرکانس متغیر یا VFD است که برای کنترل موتورهای AC سه فاز مورد استفاده قرار می‌گیرد.

درایو اینورتر با کنترل فرکانس و ولتاژ خروجی، امکان تنظیم سرعت موتور را فراهم می‌کند. به کمک این قابلیت می‌توان سرعت موتور را با نیاز فرآیند هماهنگ کرد و عملکرد تجهیزات را کنترل‌پذیرتر نمود.

سری GD350A یک خانواده از درایوهای چندمنظوره و عملکردبالای INVT است که برای کاربردهای مختلف صنعتی و سیستم‌های کنترل موتور طراحی شده است.

توان 4 کیلووات و ریتینگ G/P در GD350A-004G/5R5P-4

یکی از نکات مهم در مدل GD350A-004G/5R5P-4 وجود دو ریتینگ G و P است.

در این مدل:

G = 4 کیلووات برای کاربردهای با گشتاور ثابت یا شرایط کاری سنگین‌تر
P = 5.5 کیلووات برای کاربردهای با گشتاور متغیر

بنابراین هنگام خرید درایو اینوت ، تنها به عدد توان توجه نکنید و حتماً نوع بار، جریان موتور و شرایط اضافه‌بار را نیز بررسی کنید.

برای مثال، پمپ و فن ممکن است به ریتینگ P نیاز داشته باشند، در حالی که کاربردهایی مانند نوار نقاله یا ماشین‌آلات با گشتاور ثابت ممکن است بر اساس شرایط کاری در ریتینگ G انتخاب شوند.

جریان ورودی 13.5 آمپر

جریان ورودی اعلام‌شده برای این مدل 13.5 آمپر است.

این مقدار یکی از پارامترهای مهم هنگام طراحی تابلو برق و انتخاب تجهیزات ورودی محسوب می‌شود. کابل، کلید حفاظتی و سایر تجهیزات مدار باید بر اساس مشخصات فنی درایو و شرایط واقعی پروژه انتخاب شوند.

جریان ورودی واقعی می‌تواند با توجه به بار موتور و شرایط کاری تغییر کند؛ بنابراین مقدار پلاک درایو را باید در کنار شرایط عملیاتی سیستم در نظر گرفت.

جریان خروجی 9.5 آمپر

جریان خروجی 9.5 آمپر یکی از مهم‌ترین پارامترهای انتخاب درایو GD350A-004G/5R5P-4 است.

برای انتخاب صحیح، جریان نامی موتور باید با ظرفیت خروجی درایو مقایسه شود. اگر جریان موردنیاز موتور بیشتر از ظرفیت مجاز درایو باشد، انتخاب این مدل مناسب نخواهد بود.

در کاربردهای سنگین نیز میزان اضافه‌بار موردنیاز باید بررسی شود تا ریتینگ G یا P به‌درستی انتخاب شود.

فرکانس خروجی 0.01 تا 400 هرتز

درایو اینورتر GD350A-004G/5R5P-4 طبق مشخصات ارائه‌شده دارای محدوده فرکانس خروجی 0.01 تا 400 هرتز است.

تغییر فرکانس خروجی یکی از روش‌های اصلی کنترل سرعت موتورهای AC محسوب می‌شود. با تغییر فرکانس می‌توان سرعت موتور را متناسب با نیاز فرآیند تنظیم کرد.

این ویژگی در تجهیزاتی که نیاز به تغییر سرعت موتور دارند، مانند فن‌ها، پمپ‌ها، نوار نقاله‌ها و ماشین‌آلات صنعتی، کاربرد زیادی دارد.

ورودی و خروجی 380 ولت سه فاز

این مدل دارای ورودی 380 ولت سه فاز و خروجی 380 ولت سه فاز است.

برق سه فاز ورودی به بخش ورودی درایو متصل شده و خروجی سه فاز برای تغذیه موتور مورد استفاده قرار می‌گیرد.

پیش از نصب باید ولتاژ پلاک موتور با ولتاژ خروجی درایو مطابقت داشته باشد و سیم‌بندی موتور نیز مطابق پلاک و دستورالعمل سازنده انجام شود.

صفحه‌کلید جداشونده GD350A-004G/5R5P-4

طبق مشخصات ارائه‌شده، صفحه‌کلید این مدل قابلیت جدا شدن و اتصال از طریق کابل شبکه را دارد.

این قابلیت برای طراحی تابلوهای برق کاربردی است؛ زیرا می‌توان بدنه اصلی درایو را داخل تابلو قرار داد و پنل کنترل را روی درب تابلو یا محل مناسب دیگری نصب کرد.

به این ترتیب اپراتور می‌تواند به پارامترها و تنظیمات دستگاه دسترسی داشته باشد، بدون اینکه لازم باشد مستقیماً به بدنه درایو دسترسی پیدا کند.

قابلیت‌های درایو اینورتر GD350A

سری GD350A برای کاربردهای متنوع کنترل موتور طراحی شده و قابلیت‌های کنترلی و ارتباطی متعددی را ارائه می‌دهد.

برخی از قابلیت‌های این سری عبارت‌اند از:

• کنترل V/F
• کنترل برداری بدون انکودر
• کنترل برداری با فیدبک در کاربردهای متناسب
• کنترل سرعت، گشتاور و موقعیت
• تنظیم فرکانس از ورودی‌های کنترلی
• قابلیت PID
• تنظیم سرعت‌های چندمرحله‌ای
• خودآموزی پارامترهای موتور
• امکانات حفاظتی مختلف
• قابلیت اتصال به سیستم‌های اتوماسیون صنعتی
• پشتیبانی از ارتباطات صنعتی متناسب با تجهیزات جانبی

این امکانات باعث می‌شوند GD350A بتواند در پروژه‌هایی که کنترل دقیق‌تر موتور و انعطاف‌پذیری بیشتر موردنیاز است، مورد استفاده قرار گیرد.

کاربردهای درایو اینورتر سه فاز 4 کیلووات اینوت

درایو GD350A-004G/5R5P-4 با توجه به توان، ساختار سه فاز و قابلیت‌های سری GD350A می‌تواند در کاربردهای مختلف صنعتی استفاده شود.

مهم‌ترین کاربردها عبارت‌اند از:

• پمپ‌های آب
• پمپ‌های صنعتی
• فن و هواکش
• نوار نقاله
• ماشین‌آلات تولیدی
• دستگاه‌های بسته‌بندی
• تجهیزات انتقال مواد
• ماشین‌آلات نساجی
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات صنعتی
• سیستم‌های کنترل سرعت موتور
• تجهیزات دارای موتور سه فاز
• کاربردهای دارای بار گشتاور ثابت یا متغیر

مزایای درایو اینورتر INVT GD350A-004G/5R5P-4

توان 4 کیلووات در ریتینگ G

این مدل در ریتینگ G برای موتورهای تا ظرفیت 4 کیلووات و کاربردهای متناسب با گشتاور ثابت در نظر گرفته می‌شود.

ریتینگ P تا 5.5 کیلووات

وجود ریتینگ P تا 5.5 کیلووات امکان استفاده از درایو را در کاربردهای با گشتاور متغیر و شرایط کاری متناسب فراهم می‌کند.

ورودی و خروجی 380 ولت سه فاز

این ویژگی امکان استفاده از درایو را در بسیاری از تابلوهای برق و سیستم‌های صنعتی سه فاز فراهم می‌کند.

جریان خروجی 9.5 آمپر

جریان خروجی 9.5 آمپر امکان کنترل موتورهایی با جریان نامی متناسب را فراهم می‌کند.

فرکانس خروجی گسترده

محدوده فرکانس خروجی 0.01 تا 400 هرتز امکان کنترل گسترده سرعت موتور را فراهم می‌کند.

صفحه‌کلید جداشونده

طبق مشخصات ارائه‌شده، پنل کنترل قابلیت جدا شدن داشته و می‌توان آن را با کابل شبکه در محل مناسب نصب کرد.

قابلیت‌های کنترلی سری GD350A

وجود قابلیت‌های مختلف کنترلی و ارتباطی در سری GD350A، امکان استفاده از این درایو را در پروژه‌های متنوع صنعتی فراهم می‌کند.

راهنمای نصب درایو اینورتر GD350A-004G/5R5P-4

نصب و راه‌اندازی این درایو باید توسط تکنسین متخصص و مطابق دستورالعمل سازنده انجام شود.

• پیش از نصب، برق مدار را کاملاً قطع کنید.
• از تطابق برق ورودی با 380 ولت سه فاز اطمینان حاصل کنید.
• فضای کافی برای تهویه و گردش هوا اطراف درایو در نظر بگیرید.
• کابل‌های قدرت را متناسب با جریان مدار انتخاب کنید.
• ورودی سه فاز را مطابق نقشه دستگاه به ترمینال‌های ورودی متصل کنید.
• موتور را مطابق نقشه سیم‌کشی به خروجی سه فاز درایو متصل کنید.
• اتصال ارت را به‌صورت اصولی اجرا کنید.
• اطلاعات پلاک موتور را در پارامترهای درایو وارد کنید.
• ریتینگ مناسب G یا P را بر اساس نوع بار و شرایط کاری انتخاب کنید.
• جهت چرخش موتور را پس از راه‌اندازی بررسی کنید.
• پیش از برق‌دار کردن نهایی، تمام اتصالات و تجهیزات حفاظتی را کنترل کنید.

نکته ایمنی: انتخاب کابل، تجهیزات حفاظتی، پارامترهای موتور و تنظیمات اضافه‌بار باید مطابق دفترچه فنی سازنده و توسط فرد متخصص انجام شود.

نکات مهم هنگام خرید GD350A-004G/5R5P-4

1. توان موتور

توان موتور را با ریتینگ موردنظر درایو مقایسه کنید. این مدل برای 4 کیلووات در G و 5.5 کیلووات در P در نظر گرفته شده است.

2. جریان موتور

جریان نامی موتور را با جریان خروجی 9.5 آمپر مقایسه کنید.

3. ولتاژ موتور

موتور باید با خروجی 380 ولت سه فاز سازگار باشد.

4. نوع بار

مشخص کنید موتور در کاربرد گشتاور ثابت یا متغیر کار می‌کند تا ریتینگ مناسب G یا P انتخاب شود.

5. شرایط اضافه‌بار

در کاربردهایی که موتور تحت بار سنگین قرار می‌گیرد، ظرفیت اضافه‌بار موردنیاز باید بررسی شود.

6. شرایط محیطی

دمای محیط، گردوغبار، تهویه و شرایط محل نصب می‌توانند بر عملکرد و طول عمر درایو تأثیر بگذارند.

قیمت درایو اینورتر سه فاز 4 کیلووات اینوت

قیمت درایو اینورتر INVT GD350A-004G/5R5P-4 با توجه به موجودی، شرایط بازار و زمان خرید متغیر است.

برای اطلاع از قیمت روز، موجودی و شرایط فروش این مدل می‌توانید با کارشناسان ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام قیمت، کد کامل GD350A-004G/5R5P-4 را اعلام کنید تا مدل دقیق بررسی شود.

خرید درایو اینورتر INVT GD350A-004G/5R5P-4 از ایستاتجهیز

اگر به دنبال یک درایو اینورتر سه فاز 4 کیلووات برای کنترل موتورهای سه فاز هستید، مدل INVT GD350A-004G/5R5P-4 می‌تواند گزینه مناسبی برای بررسی باشد.

این مدل با 4 کیلووات در ریتینگ G، 5.5 کیلووات در ریتینگ P، جریان خروجی 9.5 آمپر و ورودی و خروجی 380 ولت سه فاز، برای طیف متنوعی از کاربردهای صنعتی قابل استفاده است.

وجود قابلیت جدا شدن صفحه‌کلید و اتصال آن از طریق کابل شبکه نیز امکان نصب پنل کنترل در محل مناسب تابلو را فراهم می‌کند.

پیش از خرید درایو اینورتر صنعتی ، حتماً توان موتور، جریان نامی، ولتاژ، نوع بار و شرایط کاری را با مشخصات درایو مطابقت دهید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب درایو اینورتر با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

درایو اینورتر سه فاز 4 کیلووات اینوت مدل GD350A-004G/5R5P-4 یک درایو فرکانس متغیر از سری GD350A شرکت INVT است که برای کنترل سرعت و عملکرد موتورهای سه فاز در کاربردهای صنعتی طراحی شده است.

این مدل دارای توان 4 کیلووات در ریتینگ G و 5.5 کیلووات در ریتینگ P، جریان ورودی 13.5 آمپر، جریان خروجی G برابر 9.5 آمپر و ورودی و خروجی 380 ولت سه فاز است.

محدوده فرکانس خروجی 0.01 تا 400 هرتز و قابلیت جدا شدن صفحه‌کلید و اتصال آن از طریق کابل شبکه، انعطاف‌پذیری مناسبی برای استفاده در تابلوهای برق و سیستم‌های کنترل موتور فراهم می‌کند.

در زمان انتخاب این مدل، بررسی توان، جریان، ولتاژ، نوع بار، ریتینگ G/P و شرایط کاری موتور ضروری است.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب درایو اینورتر مناسب، با کارشناسان ایستاتجهیز تماس بگیرید.
