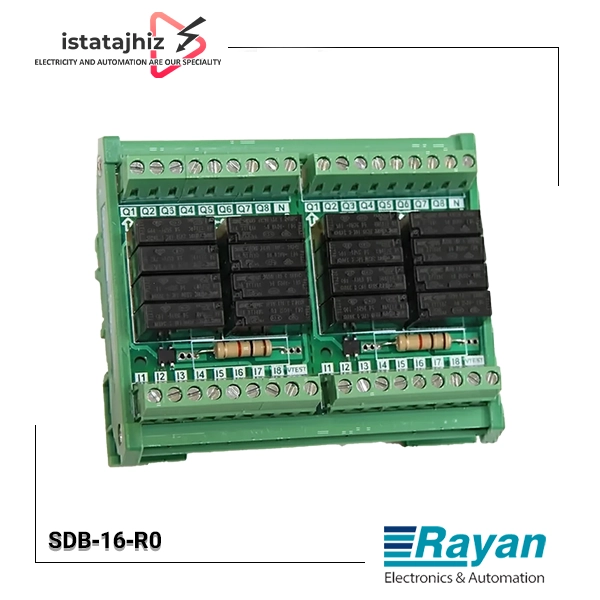

رله برد 16 کاناله SDB‑16‑R0 یک ماژول حرفهای برای لامپ تست 220Vac است که در تابلوهای برق، کنترل و تست ورودی/خروجی سیستمهای PLC و اتوماسیون صنعتی بهکار میرود. این برد امکان نمایش وضعیت 16 کانال ورودی را با لامپهای 220 ولت AC فراهم کرده و ابزار ضروری برای تست سریع، مانیتورینگ و عیبیابی مهندسان برق محسوب میشود.
این ماژول برای تست و نمایش وضعیت ورودیها و خروجیهای سیستمهای کنترل صنعتی طراحی شده و شامل 16 چراغ نشانگر (Indicator Lamp) با ولتاژ کاری 220Vac است.
مهندسان برق در مراحل زیر از این برد استفاده میکنند:
- تست ورودی/خروجی PLC
- تست فرمانها قبل از تحویل پروژه (Pre‑Commissioning)
- مانیتورینگ لحظهای وضعیت خطوط کنترلی
- عیبیابی سریع در تابلو برق
در حقیقت SDB‑16‑R0 یک ابزار کاربردی برای مشاهده مستقیم وضعیت سیگنالهای 220Vac است.
مشخصات فنی رله برد 16 کاناله SDB‑16‑R0
- مدل: SDB‑16‑R0
- نوع کاربری: لامپ تست 16 کاناله 220Vac
- تعداد کانال: 16 ورودی جداگانه
- ولتاژ کاری هر لامپ: 220Vac
- نوع نشانگر: لامپ تست صنعتی
- نوع نصب: DIN Rail 35mm
- گروهبندی ورودی: ورودیهای مستقل
- ابعاد تقریبی: مناسب برای نصب در تابلوهای استاندارد
- سیمگیری: Wire 0.3 تا 1.5 mm²
ویژگیها و مزایای اصلی رله برد
1. نمایش وضعیت 16 کانال 220Vac
تمامی 16 کانال این رلهبرد دارای لامپ تست هستند و وضعیت روشن یا خاموش بودن سیگنال را بهصورت لحظهای نشان میدهند.
2. ایدهآل برای تست ورودی/خروجی PLC
مهندسان برق میتوانند قبل از اجرای نهایی پروژه، صحت فرمانهای Digital Input/Output را بهسادگی بررسی کنند.
3. عیبیابی سریع و دقیق
وجود نشانگرهای 220Vac باعث میشود هرگونه مشکل در مسیر فرمان بلافاصله دیده شود؛ از جمله:
- قطعی سیم
- خطای اتصال
- عدم رسیدن فرمان
- ایراد در کارت خروجی PLC
4. مناسب تابلوهای صنعتی و اتوماسیون
این برد برای محیطهای صنعتی، ماشینآلات، خطوط تولید و سیستمهای مانیتورینگ طراحی شده است.
5. نصب آسان روی ریل DIN
طراحی کاملاً سازگار با تابلو برق، زمان نصب را به حداقل میرساند.
کاربردهای رله برد لامپ تست SDB‑16‑R0
- تست و مانیتورینگ ورودی/خروجی PLC
- تشخیص سریع خطا در سیستم کنترل
- نمایش وضعیت فرمانها در تابلو برق
- استفاده در پروژههای اتوماسیون صنعتی
- خطوط مونتاژ، بستهبندی و تجهیزات کنترلی
- مانیتورینگ 16 نقطه فرمان 220Vac
نکات مهم در استفاده رله برد 16 کاناله
- لامپهای این ماژول برای 220Vac طراحی شدهاند؛ از اتصال ولتاژهای دیگر خودداری کنید.
- سیمگیری صحیح و رعایت ایمنی در سیستمهای AC الزامی است.
- این ماژول وسیلهای برای تست است، نه برای سوئیچ بارهای قدرت.
- استفاده در محیطهای مرطوب بدون باکس حفاظتی توصیه نمیشود.
قیمت و خرید رله برد SDB‑16‑R0 از ایستاتجهیز
فروشگاه ایستاتجهیز تأمینکننده تخصصی تجهیزات تابلو برق و اتوماسیون صنعتی در لالهزار است.
با خرید SDB‑16‑R0 از ایستاتجهیز از مزایای زیر بهرهمند خواهید شد:
- قیمت بهروز و رقابتی
- موجودی واقعی
- ارسال سریع به سراسر کشور
- مشاوره تخصصی مهندسان برق
- ارائه پیشفاکتور رسمی
برای استعلام قیمت روز و دریافت مشاوره، همین حالا با کارشناسان فروش در تماس باشید.
