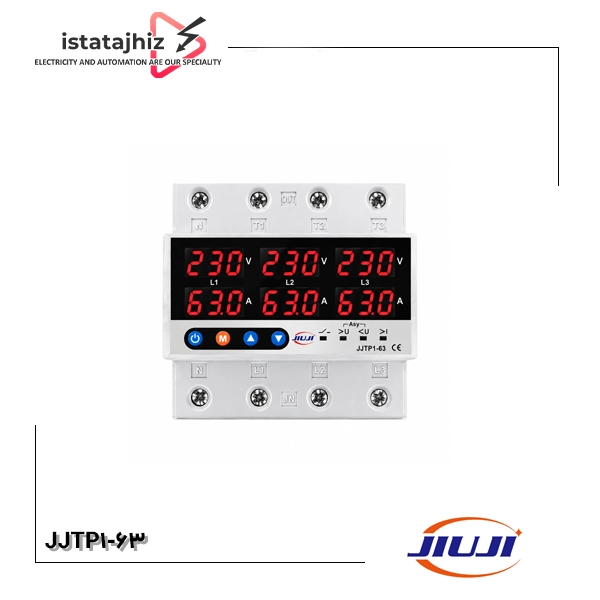

محافظ ولتاژ و جریان سه فاز JIUJI JJTP1-63VAS یک رله حفاظتی دیجیتال برای پایش و حفاظت تجهیزات الکتریکی در شبکه سهفاز است. این تجهیز با اندازهگیری ولتاژ و جریان فازها، در شرایطی مانند افت ولتاژ، افزایش ولتاژ، اضافهجریان، عدم تعادل ولتاژ سهفاز و توالی اشتباه فاز، مدار خروجی را قطع میکند تا از تجهیزات متصل در برابر شرایط نامناسب شبکه محافظت شود.
این مدل دارای نمایشگر دیجیتال ولتاژ و جریان است و مقادیر کاری شبکه را روی صفحه نمایش میدهد. همچنین امکان تنظیم پارامترهای حفاظتی از طریق کلیدهای روی پنل وجود دارد. طبق دفترچه سازنده، دقت اندازهگیری ولتاژ این تجهیز حداکثر 1 درصد در کل محدوده اندازه گیری است.
یکی از ویژگیهای مهم JJTP1-63VAS، پشتیبانی از دو حالت کاری SYN و ASY است که امکان استفاده از آن را در کاربردهای مختلف شبکه سهفاز فراهم میکند.
مشخصات فنی محافظ جریان ولتاژ سه فاز
- برند: JIUJI
- مدل: JJTP1-63VAS
- نوع تجهیز: محافظ ولتاژ و جریان سه فاز
- جریان قابل تنظیم: 3 تا 63 آمپر
- ولتاژ نامی تغذیه: AC 220V
- محدوده ولتاژ کاری: AC 140 تا 300V
- فرکانس کاری: 50/60Hz
- دقت اندازهگیری ولتاژ: حداکثر ±1%
- حفاظت افت ولتاژ: دارد
- حفاظت اضافهولتاژ: دارد
- حفاظت اضافهجریان: دارد
- حفاظت عدم تعادل ولتاژ سهفاز: دارد
- حفاظت توالی فاز: دارد
- نمایش دیجیتال ولتاژ و جریان: دارد
- تنظیم پارامترها: توسط کلیدهای پنل
- نمایش خطا: توسط LED
- نوع کنتاکت خروجی: 1NO
- درجه حفاظت: IP20
- درجه آلودگی: 3
- حداکثر ارتفاع نصب: 2000 متر
- دمای کاری: 5- تا 40+ درجه سانتیگراد
- رطوبت کاری: حداکثر 50% در دمای 40°C، بدون میعان
- دمای نگهداری: 25- تا 55+ درجه سانتی گراد
- نوع نصب: ریل DIN
- عرض: 5 ماژول
اطلاعات فوق از بخش مشخصات فنی دفترچه محصول استخراج شده است.
نحوه عملکرد محافظ سه فاز JIUJI
عملکرد JJTP1-63VAS بر اساس پایش مداوم پارامترهای شبکه سهفاز انجام میشود. در حالت عادی، مقادیر ولتاژ و جریان کاری روی نمایشگر دستگاه نشان داده میشوند.
اگر یکی از پارامترهای تحت حفاظت از محدوده تنظیمشده خارج شود، رله خروجی عمل کرده و مدار را قطع میکند. همزمان LED مربوط به خطا نیز وضعیت حفاظتی را نشان میدهد. دفترچه محصول تأکید میکند که در حالت عادی مقادیر ولتاژ و جریان روی نمایشگر قابل مشاهده هستند و هنگام تشخیص خطای ولتاژ یا جریان، خروجی رله باز میشود.
به این ترتیب، عملکرد کلی دستگاه را میتوان به شکل زیر در نظر گرفت:
اندازهگیری ولتاژ و جریان → مقایسه با مقادیر تنظیم شده → تشخیص خطا → قطع خروجی → رفع خطا → طی شدن زمان تأخیر → وصل مجدد
این عملکرد باعث میشود تجهیز برای حفاظت از تجهیزات حساس در برابر نوسانات و شرایط نامناسب شبکه سهفاز مورد استفاده قرار گیرد.
حالت های کاری SYN و ASY در JIUJI JJTP1-63VAS
یکی از قابلیتهای مهم این محافظ، وجود دو حالت SYN و ASY است.
حالت SYN
در حالت SYN، حفاظت سه فاز بهصورت هماهنگ انجام میشود. این حالت برای مدارهایی که قطع شدن یکی از فازها میتواند باعث ایجاد مشکل در عملکرد بار سهفاز شود، اهمیت زیادی دارد.
برای مثال در مدارهای دارای موتور سهفاز، پمپ، کمپرسور و ماشینآلات صنعتی، از دست رفتن یک فاز میتواند شرایط نامناسبی برای موتور ایجاد کند. بنابراین نوع عملکرد هماهنگ سه فاز میتواند در چنین کاربردهایی اهمیت داشته باشد.
حالت ASY
حالت ASY برای کاربردهایی است که شرایط فازها به شکل مستقلتری مورد توجه قرار میگیرد.
انتخاب SYN یا ASY باید بر اساس نوع بار، نحوه توزیع بار بین فازها و عملکرد مورد انتظار مدار انجام شود. خود دفترچه نیز وجود SYN & ASY Mode را بهعنوان یکی از ویژگیهای اصلی محصول معرفی کرده است.
حفاظت در برابر افت و افزایش ولتاژ
یکی از وظایف اصلی JJTP1-63VAS، تشخیص Under Voltage و Over Voltage است. اگر ولتاژ از محدوده مجاز تنظیمشده خارج شود، محافظ خطای ولتاژ را تشخیص داده و خروجی را قطع میکند.
پس از برطرف شدن خطا، دستگاه بلافاصله الزاماً خروجی را وصل نمیکند؛ بلکه فرآیند Reset/Start Delay انجام میشود. در این زمان، LED خطا خاموش شده و مقادیر ولتاژ و جریان روی نمایشگر به حالت چشمکزن درمیآیند.
این تأخیر برای جلوگیری از وصل و قطع سریع تجهیزات هنگام ناپایداری شبکه اهمیت دارد.
حفاظت در برابر اضافهجریان
JJTP1-63VAS علاوه بر ولتاژ، جریان عبوری را نیز پایش میکند. در نسخه 63 آمپر، محدوده تنظیم اضافهجریان از 3 تا 63 آمپر است و امکان قرار دادن این حفاظت در حالت OFF نیز در تنظیمات وجود دارد.
در صورت عبور جریان از مقدار تنظیمشده و تشخیص خطا، رله خروجی قطع میشود. پس از رفع خطا، دستگاه فرآیند وصل مجدد را طی میکند و در مدت تأخیر، مقادیر کاری روی نمایشگر چشمک میزنند.
نکته: مقدار جریان حفاظتی نباید صرفاً بر اساس جریان نامی 63 آمپر انتخاب شود؛ تنظیم صحیح باید با توجه به جریان مجاز مدار، کابل، تجهیزات پاییندست و شرایط واقعی بار انجام شود.
حفاظت در برابر عدم تعادل ولتاژ سه فاز
در شبکههای سهفاز ممکن است ولتاژ فازها با یکدیگر برابر نباشد. JJTP1-63VAS دارای قابلیت تشخیص Three Phase Voltage Unbalance است.
طبق دفترچه، مقدار Three Phase Voltage Unbalance Recovery Value در محدوده 15 تا 94 ولت قابل تنظیم است. هنگامی که مقدار عدم تعادل ولتاژ از مقدار تنظیمشده کمتر شود، محافظ میتواند بهصورت خودکار Reset شود.
این قابلیت بهخصوص در مدارهای سهفاز و تجهیزات حساس به عدم تعادل فاز اهمیت دارد.
حفاظت توالی فاز
JJTP1-63VAS امکان فعال یا غیرفعال کردن Phase Sequence Protection را نیز در اختیار کاربر قرار میدهد. توالی صحیح فاز برای تجهیزاتی مانند موتورهای سهفاز اهمیت زیادی دارد، زیرا جابهجایی فازها میتواند جهت چرخش موتور را تغییر دهد.
بنابراین در هنگام راهاندازی یک تابلو سهفاز، فعال بودن حفاظت توالی فاز میتواند از بروز خطا ناشی از ترتیب نادرست فازها جلوگیری کند.
تنظیمات محافظ ولتاژ و جریان JIUJI
تنظیم پارامترهای دستگاه از طریق کلیدهای روی پنل جلویی انجام میشود. دفترچه محصول نیز صراحتاً به امکان تنظیم پارامترها توسط کلیدها اشاره کرده است.
پارامترهای قابل تنظیم این خانواده شامل مواردی مانند:
- حد اضافهولتاژ
- حد افت ولتاژ
- حد اضافهجریان
- زمان تأخیر وصل مجدد
- زمان عملکرد در خطای اضافهجریان
- مقدار عدم تعادل ولتاژ سهفاز
- حفاظت توالی فاز
- حالت کاری SYN / ASY
- کالیبراسیون مقادیر ولتاژ و جریان
است.
تنظیم جریان اضافهجریان
در مدل 63 آمپر، محدوده تنظیم جریان حفاظتی 3 تا 63A است. بنابراین اگر جریان کاری واقعی یک مدار مثلاً 25 آمپر باشد، نباید صرفاً به دلیل 63 آمپر بودن دستگاه، حد حفاظت روی 63 آمپر قرار داده شود.
مقدار تنظیم باید با شرایط مدار هماهنگ باشد.
تنظیم تأخیر وصل
زمان Reset/Start Delay تعیین میکند پس از برطرف شدن خطا، دستگاه چه مدت منتظر بماند و سپس خروجی را مجدداً وصل کند.
این پارامتر برای تجهیزاتی که به وصل مجدد سریع حساس هستند اهمیت زیادی دارد.
نمایشگر دیجیتال JJTP1-63
روی پنل جلویی دستگاه، نمایشگر دیجیتال برای نمایش مقادیر ولتاژ و جریان قرار گرفته است.
در حالت عادی، مقادیر کاری ولتاژ و جریان روی نمایشگر قابل مشاهده هستند. وجود نمایشگر باعث میشود کاربر بتواند بدون استفاده از ولتمتر یا آمپرمتر جداگانه، وضعیت پارامترهای اصلی شبکه را از روی پنل دستگاه بررسی کند. دفترچه نیز Digit Display for operating voltage and current value را بهعنوان یکی از ویژگیهای محصول ذکر میکند.
مزایای محافظ سه فاز JIUJI JJTP1-63VAS
- حفاظت همزمان از شبکه در برابر چند نوع خطای الکتریکی
- اندازهگیری و نمایش دیجیتال ولتاژ و جریان
- حفاظت افت ولتاژ
- حفاظت اضافهولتاژ
- حفاظت اضافهجریان
- تشخیص عدم تعادل ولتاژ سهفاز
- حفاظت توالی فاز
- امکان انتخاب حالت کاری SYN و ASY
- تنظیم پارامترها از طریق کلیدهای روی دستگاه
- نمایش وضعیت خطا توسط LED
- دقت اندازهگیری ولتاژ حداکثر 1 درصد
- نصب آسان روی ریل DIN
- طراحی در ابعاد 5 ماژول
- دارای عملکرد Reset خودکار پس از رفع خطا
این ویژگیها مستقیماً در بخش Features و Technical Data دفترچه محصول ذکر شدهاند.
کاربردهای محافظ ولتاژ و جریان سه فاز JIUJI
این تجهیز برای مدارهایی مناسب است که علاوه بر حفاظت ولتاژ، به پایش جریان و شرایط شبکه سهفاز نیز نیاز دارند.
از جمله کاربردهای آن میتوان به موارد زیر اشاره کرد:
- تابلوهای برق سهفاز
- تابلوهای توزیع
- تابلوهای کنترل صنعتی
- مدارهای موتور سهفاز
- پمپهای سهفاز
- کمپرسورها
- ماشینآلات صنعتی
- تجهیزات اتوماسیون و کنترل
- مدارهای دارای بارهای سهفاز
- حفاظت ورودی تجهیزات الکتریکی
انتخاب نهایی باید بر اساس جریان مدار، نوع بار، نحوه سیمکشی و الزامات حفاظتی پروژه انجام شود.
نصب و سیمکشی JIUJI JJTP1-63VAS
این محافظ برای نصب روی ریل DIN طراحی شده و عرض آن 5 ماژول است. در تصویر و نقشه سیمکشی دفترچه، ترمینالهای ورودی با N، L1، L2 و L3 مشخص شدهاند.
با توجه به اینکه این تجهیز مستقیماً با برق شبکه کار میکند، نصب آن باید توسط فرد متخصص انجام شود. سازنده نیز تأکید کرده است که پیش از سیمکشی باید تمام منابع تغذیه قطع شوند و هنگام برقدار بودن دستگاه نباید ترمینالها لمس شوند. همچنین صحت اتصال ترمینالها باید قبل از راهاندازی بررسی شود.
نکته مهم: برای سیمکشی نهایی، باید دقیقاً از نقشه اتصال مربوط به نسخه دستگاه استفاده شود و نباید صرفاً بر اساس ظاهر ترمینالها اقدام به سیمکشی کرد.
نکات مهم قبل از خرید JIUJI JJTP1-63VAS
قبل از خرید محافظ جریان ولتاژ سه فاز، موارد زیر را بررسی کنید:
- تعداد فازهای مدار: این مدل برای سیستم سه فاز طراحی شده است.
- جریان کاری: محدوده حفاظت جریان مدل موردنظر باید با مدار شما مطابقت داشته باشد.
- نوع بار: برای موتور و بارهای سهفاز، نحوه عملکرد SYN/ASY اهمیت دارد.
- نیاز به حفاظت توالی فاز: در صورت استفاده برای موتورهای سهفاز، این قابلیت باید در طراحی لحاظ شود.
- عدم تعادل ولتاژ: اگر بار به کیفیت و تعادل ولتاژ حساس است، این پارامتر باید بهدرستی تنظیم شود.
- زمان تأخیر وصل: برای تجهیزات حساس، زمان Restart/Start Delay باید متناسب با کاربرد انتخاب شود.
- نحوه نصب: دستگاه برای نصب روی ریل DIN طراحی شده است.
آیا محافظ JIUJI JJTP1-63VAS برای شما مناسب است؟
اگر به یک تجهیز برای پایش دیجیتال ولتاژ و جریان سهفاز و حفاظت در برابر افت ولتاژ، اضافهولتاژ، اضافهجریان، عدم تعادل و توالی اشتباه فاز نیاز دارید، JJTP1-63VAS میتواند گزینه مناسبی باشد.
مزیت مهم این مدل این است که چند عملکرد حفاظتی و نمایش پارامترهای الکتریکی را در یک تجهیز DIN Rail در اختیار شما قرار میدهد. طبق مشخصات سازنده، دستگاه از میکروکنترلر استفاده میکند، پارامترهای آن از طریق کلیدها قابل تنظیم هستند و وضعیت خطا نیز با LED نمایش داده میشود.
خرید محافظ ولتاژ و جریان سه فاز JIUJI
برای خرید محافظ ولتاژ و جریان سه فاز JIUJI مدل JJTP1-63VAS بهتر است قبل از انتخاب، ولتاژ شبکه، جریان بار، نوع مصرفکننده و نوع حفاظت موردنیاز بررسی شود. قیمت این تجهیزات نیز بسته به موجودی و شرایط بازار ثابت نیست؛ برای اطلاع از قیمت روز و شرایط خرید میتوانید با ایستاتجهیز تماس بگیرید.
