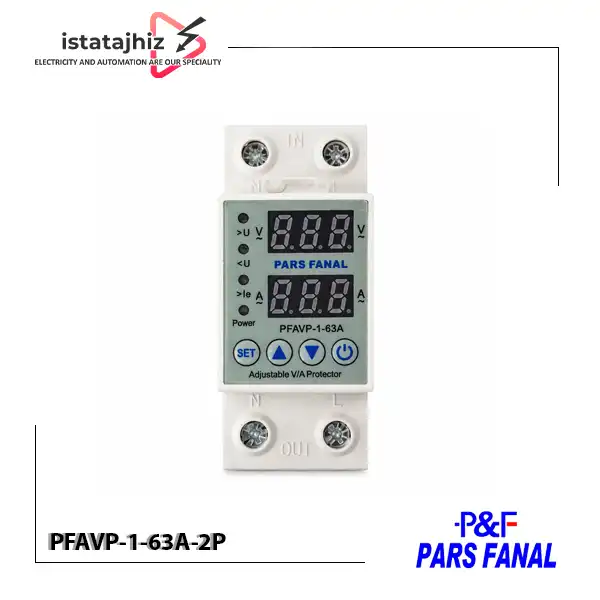

محافظ ولتاژ و جریان پارس فانال PFAVP با جریان نامی 63 آمپر یک تجهیز حفاظتی و کنترلی قابل تنظیم برای مدارهای تک فاز است که علاوه بر پایش ولتاژ، امکان کنترل جریان مصرفی را نیز فراهم می کند. این محصول برای نصب داخل تابلو برق طراحی شده و می تواند در برابر افزایش یا کاهش غیرمجاز ولتاژ و همچنین عبور جریان از محدوده تعیین شده، مدار را قطع کند.
در خانواده PFAVP، نسخه دوپل با جریان های 40، 63 و 80 آمپر عرضه شده است و نسخه 63 آمپر برای مدارهایی مناسب است که جریان کاری آنها نسبت به محافظ های معمولی بالاتر است. ولتاژ نامی این خانواده در فهرست مشخصات پارس فانال 230VAC و فرکانس کاری 50/60Hz اعلام شده است.
یکی از ویژگی های مهم این محصول، قابلیت تنظیم پارامترهای حفاظتی است. در نتیجه، کاربر یا تکنسین می تواند عملکرد محافظ را متناسب با شرایط شبکه و نوع مصرف کننده تنظیم کند، به جای اینکه صرفا به یک محدوده ثابت و غیرقابل تغییر وابسته باشد.
عملکرد محافظ PFAVP پارس فانال
نوسانات شبکه برق تنها به افزایش ولتاژ محدود نمی شوند. افت ولتاژ، افزایش جریان مصرفی و شرایط نامناسب شبکه نیز می توانند عملکرد تجهیزات را مختل کنند. در یک مدار تک فاز، مخصوصا در ورودی واحدهای مسکونی، تجاری یا کارگاهی، یک محافظ مناسب باید بتواند وضعیت شبکه را به صورت مداوم پایش کند و در صورت تشخیص شرایط غیرمجاز، خروجی را از بار جدا کند.
PFAVP برای همین منظور به عنوان محافظ ولتاژ و جریان مورد استفاده قرار می گیرد. این تجهیز وضعیت ولتاژ و جریان را بررسی کرده و در صورت عبور پارامترها از محدوده تنظیم شده، فرمان قطع را صادر می کند. پس از بازگشت شرایط شبکه به محدوده مناسب نیز امکان وصل مجدد مدار با تأخیر وجود دارد.
وجود این تأخیر اهمیت زیادی دارد؛ زیرا در بسیاری از تجهیزات، وصل شدن برق بلافاصله پس از بازگشت شبکه می تواند مناسب نباشد. برای مثال کمپرسورها، پمپ ها و برخی تجهیزات موتوری در هنگام راه اندازی جریان بیشتری از حالت عادی دریافت می کنند و بهتر است زمان وصل مجدد آنها کنترل شود.
کاربرد محافظ ولتاژ و جریان 63 آمپر پارس فانال
نسخه 63 آمپر PFAVP می تواند در مدارهای تک فاز با جریان مصرفی بالاتر از کاربردهای معمول مورد استفاده قرار گیرد. برخی کاربردهای رایج آن عبارتند از:
- تابلوهای برق ورودی واحدهای مسکونی
- ساختمان های تجاری و اداری
- کارگاه های تک فاز
- تابلوهای برق تجهیزات پرمصرف
- سیستم های سرمایشی و تهویه
- کولرهای گازی و تجهیزات مشابه
- پمپ های تک فاز
- کمپرسورهای تک فاز
- تجهیزات کارگاهی
- ماشین آلات و تجهیزات صنعتی تک فاز
- حفاظت عمومی مدارهای تک فاز در برابر شرایط نامناسب ولتاژ و جریان
انتخاب نهایی باید بر اساس جریان واقعی بار انجام شود و صرفا استفاده از عبارت «63 آمپر» به معنی مناسب بودن محصول برای هر بار 63 آمپری نیست.
نکات مهم برای نصب محافظ 63 آمپر پارس فانال
محل نصب این محصول باید داخل تابلو برق و در شرایط مناسب برای تجهیزات الکتریکی باشد. سیم بندی ورودی و خروجی باید دقیقا مطابق ترمینال بندی محصول انجام شود.
قبل از نصب باید موارد زیر بررسی شود:
- جریان طراحی مدار
- سطح مقطع سیم و کابل
- جریان نامی تجهیزات
- نوع بار
- وجود بار موتوری یا القایی
- ظرفیت تجهیزات حفاظتی بالادست
- شرایط دمایی داخل تابلو
- محدوده مجاز ولتاژ مصرف کننده
- زمان مناسب برای وصل مجدد
در مدارهایی که بار موتوری یا القایی قابل توجه دارند، در صورت نیاز باید از کنتاکتور مناسب و مدار فرمان صحیح استفاده شود تا جریان بار مستقیما از تجهیزی که برای آن ظرفیت طراحی نشده عبور نکند.
راه های ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- کنترل همزمان ولتاژ و جریان
- قابلیت تنظیم پارامترهای حفاظتی
- مناسب برای مدارهای تک فاز پرمصرف
- امکان استفاده برای کاربردهای مسکونی، تجاری و کارگاهی
- جایگزین کلید مینیاتوری یا کلید اتوماتیک برای حفاظت اتصال کوتاه نیست.
- برای بارهای موتوری باید جریان راه اندازی نیز در نظر گرفته شود.
- تنظیم نادرست حد جریان می تواند باعث قطع های ناخواسته شود.
