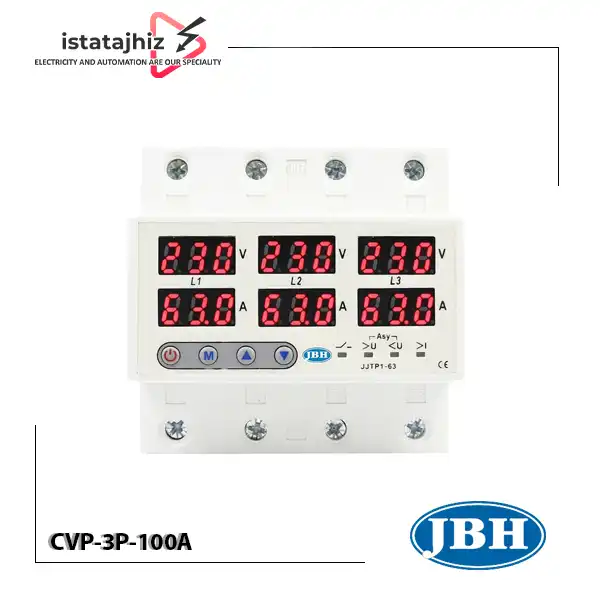

محافظ ولتاژ و جریان سه فاز 100 آمپر JBH CVP-3P-100A

محافظ ولتاژ جریان سه فاز 100 آمپر JBH یک تجهیز حفاظتی دیجیتال و قابل تنظیم برای کنترل پارامترهای الکتریکی شبکه سه فاز است. این محصول برای پایش ولتاژ و جریان ورودی و قطع خودکار خروجی در شرایط غیرمجاز طراحی شده و می تواند در برابر افت ولتاژ، افزایش ولتاژ، اضافه جریان و عدم تقارن ولتاژ سه فاز از تجهیزات پایین دست محافظت کند.

مدل CVP-3P-100A در خانواده محافظ های سه فاز JBH قرار دارد و علاوه بر عملکرد حفاظت ولتاژ و جریان، نمایشگر ولتاژ و جریان و CT داخلی را نیز در ساختار خود جای داده است. به همین دلیل، در یک تابلو برق می تواند چند عملکرد مورد نیاز برای پایش و حفاظت یک انشعاب سه فاز را در یک تجهیز واحد جمع کند. سازنده برای این خانواده ۱۸ پارامتر قابل تنظیم در نظر گرفته است.

نسخه موردنظر شما چهار پل است و برای مدارهای سه فاز به همراه نول مورد استفاده قرار می گیرد. در نقشه نصب این خانواده، ورودی های L1، L2، L3 و N و خروجی مربوط به مدار پایین دست در نظر گرفته شده است.

عملکرد محافظ ولتاژ جریان 100 آمپر JBH

نحوه عملکرد CVP-3P-100A بر اساس اندازه گیری مداوم پارامترهای شبکه و مقایسه آنها با حدودی است که توسط کاربر تنظیم می شوند. اگر ولتاژ یا جریان از محدوده تعیین شده خارج شود، دستگاه محافظ ولتاژ و جریان  مطابق زمان عملکرد تنظیم شده، خروجی را قطع می کند.

پس از برطرف شدن خطا، دستگاه بلافاصله مدار را وصل نمی کند؛ بلکه می تواند مطابق زمان ریکاوری تنظیم شده، با تأخیر خروجی را مجدداً وصل کند. این قابلیت برای تجهیزاتی مانند موتورها، کمپرسورها، پمپ ها و ماشین آلات صنعتی که قطع و وصل سریع برق می تواند برای آنها نامطلوب باشد، اهمیت زیادی دارد.

در واقع این محصول را باید یک محافظ مرکزی قابل تنظیم برای مدار سه فاز دانست، نه صرفاً یک کنترل فاز ساده.

کنترل اضافه جریان؛ نکته مهم درباره مدل 100 آمپر

یکی از نکاتی که هنگام خرید محافظ ولتاژ جریان سه فاز 100 آمپر JBH باید به آن توجه کرد، تفاوت میان جریان نامی محصول و حد تنظیم حفاظت اضافه جریان است.

اگرچه این محصول در بازار به عنوان مدل 100 آمپر عرضه می شود، پارامتر C1 که حد اضافه بار را مشخص می کند، در بازه 1 تا 63 آمپر قابل تنظیم است. بنابراین عبارت 100 آمپر نباید به این معنا تفسیر شود که می توان حفاظت اضافه جریان را روی 100 آمپر تنظیم کرد.

همچنین ظرفیت عبور جریان به نوع بار وابسته است. منابع فنی این خانواده ظرفیت عبور جریان را برای بارهای اهمی در محدوده 63 تا 100 آمپر و برای بارهای القایی در محدوده 25 تا 40 آمپر اعلام کرده اند. بنابراین برای موتور، کمپرسور و سایر بارهای القایی، انتخاب تجهیز باید بر اساس جریان واقعی و شرایط راه اندازی انجام شود و صرفاً عدد 100 آمپر ملاک انتخاب نباشد.

این نکته برای طراحی تابلو برق بسیار مهم است؛ زیرا جریان نامی یک بار موتوری در حالت کار عادی با جریان راه اندازی آن یکسان نیست.

کاربرد محافظ ولتاژ جریان سه فاز 100 آمپر JBH

این محصول برای استفاده در بخش های مختلف برق سه فاز کاربرد دارد، از جمله:

• تابلوهای اصلی و فرعی برق صنعتی
• ماشین آلات سه فاز
• الکتروموتورها
• پمپ های سه فاز
• کمپرسورها
• فن ها و سیستم های تهویه
• تابلوهای کنترل و توزیع
• دستگاه های CNC
• تجهیزات چاپ و لیزر
• دستگاه های وکیوم
• تجهیزات تجاری و صنعتی
• پمپ های کشاورزی و سیستم های آبیاری
• انشعابات سه فاز ساختمان های بزرگ

منابع فنی این محصول نیز استفاده در ماشین آلات صنعتی، موتورهای سه فاز، پمپ ها، کمپرسورها، CNC، ماینرها و تابلوهای برق سه فاز را به عنوان کاربردهای این خانواده معرفی کرده اند.

نحوه نصب محافظ 100 آمپر JBH در تابلو برق

به دلیل جریان بالای این مدل و اهمیت صحیح بودن تنظیمات، نصب و راه اندازی باید توسط تکنسین برق انجام شود.

در توصیه های نصب این خانواده، استفاده از فیوز مینیاتوری سه فاز اصلی در بالادست محافظ پیشنهاد شده است. ورودی های سه فاز به L1، L2 و L3 و نول ورودی به N متصل می شود و خروجی ها به مدار پایین دست و شینه مربوطه متصل می شوند.

در زمان نصب باید به موارد زیر توجه شود:

• سطح مقطع کابل بر اساس جریان واقعی بار و شرایط نصب انتخاب شود.
• اتصالات ترمینال کاملاً محکم باشند.
• برای اتصال هادی ها از سرسیم مناسب استفاده شود.
• کلید حفاظتی بالادست متناسب با کابل و بار انتخاب شود.
• برای موتورهای سه فاز، جریان راه اندازی در تنظیم C3 و انتخاب تجهیزات قطع و وصل در نظر گرفته شود.
• پس از نصب، عملکرد رله و تنظیمات محافظ بررسی شود.
• سازنده پیشنهاد کرده است عملکرد رله خروجی حداقل سالانه با قطع و وصل از طریق شستی Power بررسی شود.

شل بودن ترمینال در مدارهای جریان بالا می تواند باعث افزایش مقاومت اتصال، ایجاد حرارت و در شرایط شدید ایجاد خطر آتش سوزی شود؛ بنابراین کنترل اتصالات در زمان راه اندازی و سرویس دوره ای اهمیت زیادی دارد.
