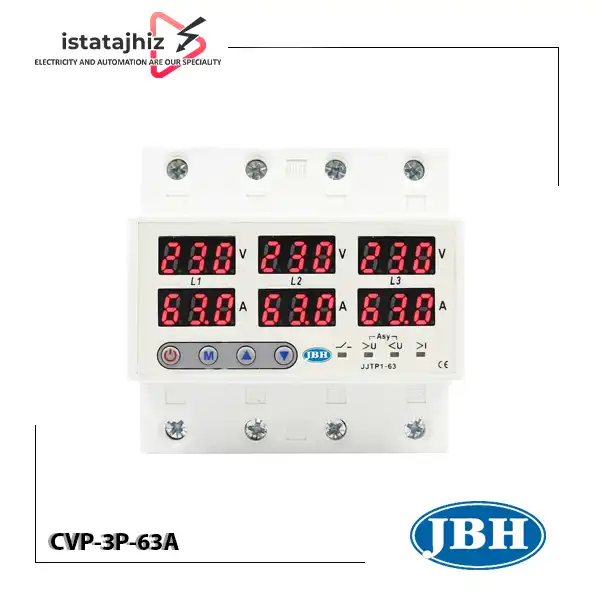

محافظ ولتاژ جریان سه فاز 63 آمپر JBH یک تجهیز حفاظتی و کنترلی برای تابلوهای برق سه فاز است که امکان پایش همزمان ولتاژ و جریان خطوط سه فاز را فراهم می کند. این محصول در صورت تشخیص افزایش یا کاهش غیرمجاز ولتاژ، اضافه جریان یا عدم تعادل ولتاژ بین فازها، می تواند مطابق پارامترهای تنظیم شده خروجی را قطع کند و پس از برطرف شدن خطا و سپری شدن زمان تعیین شده، مدار را مجدداً وصل نماید.
این مدل با کد P44063A1 در خانواده CVP-3P قرار می گیرد و علاوه بر عملکرد محافظ ولتاژ و کنترل اضافه جریان، نمایش وضعیت الکتریکی شبکه سه فاز و اندازه گیری جریان را نیز در یک تجهیز یکپارچه ارائه می دهد. طبق اطلاعات سازنده، این محصول دارای ۱۸ پارامتر قابل تنظیم است و برای استفاده در تابلوهای توزیع، ماشین آلات صنعتی، موتورهای سه فاز، پمپ ها، کمپرسورها، CNC، تجهیزات تجاری و برخی کاربردهای کشاورزی مناسب است.
عملکرد محافظ ولتاژ جریان سه فاز JBH
نحوه عملکرد این محافظ بر پایه اندازه گیری مداوم پارامترهای شبکه و مقایسه آنها با حدودی است که توسط کاربر تنظیم می شوند. در شرایط عادی، ولتاژ و جریان هر سه فاز پایش شده و مقادیر روی نمایشگر قابل مشاهده هستند.
اگر ولتاژ یکی از شرایط تعیین شده مانند اضافه ولتاژ یا افت ولتاژ را داشته باشد، دستگاه پس از سپری شدن زمان عملکرد مربوط به همان خطا، خروجی را قطع می کند. بعد از برگشت پارامتر شبکه به محدوده مجاز نیز وصل مجدد بلافاصله انجام نمی شود و دستگاه می تواند با تأخیر قابل تنظیم، بار را دوباره وارد مدار کند.
این ویژگی برای تجهیزاتی که در برابر قطع و وصل سریع برق حساس هستند اهمیت زیادی دارد؛ زیرا پس از بازگشت برق، از وصل آنی بار جلوگیری می شود.
نکات مهم نصب و راه اندازی
نصب این محافظ ولتاژ و جریان باید توسط تکنسین برق انجام شود. طبق توصیه های نصب، بهتر است یک کلید مینیاتوری سه فاز اصلی در بالادست محافظ قرار گیرد تا حفاظت مناسب مدار در برابر جریان اتصال کوتاه و شرایط خطای شدید فراهم شود.
در اتصال دستگاه، فازهای ورودی به ترمینال های L1، L2 و L3 و نول ورودی به N متصل می شود. خروجی نیز مطابق نقشه نصب محصول به مدار پایین دست و شینه نول متصل می شود.
استفاده از سرسیم مناسب، انتخاب سطح مقطع صحیح هادی و سفت بودن ترمینال ها اهمیت زیادی دارد. شل بودن اتصال در مسیر جریان بالا می تواند باعث افزایش مقاومت اتصال، ایجاد گرما و حتی خطر آتش سوزی شود.
تنظیم حدود جریان نیز باید با توجه به جریان نامی کابل، کلید بالادست، بار مصرفی و جریان راه اندازی تجهیزات انجام شود. برای موتورهای سه فاز، تنظیم محافظ بدون در نظر گرفتن جریان راه اندازی می تواند باعث قطع ناخواسته مدار شود.
چرا JBH CVP-3P-63A برای تابلو برق سه فاز کاربردی است؟
مزیت اصلی این مدل، ترکیب چند عملکرد در یک تجهیز است: محافظ ولتاژ، محافظ جریان، اندازه گیری جریان توسط CT داخلی و نمایش پارامترهای شبکه سه فاز. در نتیجه فضای کمتری در تابلو اشغال می شود و تکنسین می تواند بسیاری از پارامترهای حفاظتی را از طریق خود دستگاه تنظیم و کنترل کند.
برای پروژه هایی که حفاظت مرکزی یک انشعاب سه فاز اهمیت دارد، این ساختار می تواند نسبت به استفاده از چند تجهیز مجزا، سیم کشی و فضای تابلو را ساده تر کند.
در زمان انتخاب، مهم ترین نکته این است که مشخصات واقعی بار با ظرفیت محافظ هماهنگ باشد. اگر مصرف کننده یک موتور یا بار القایی پرقدرت است، انتخاب محافظ باید همراه با بررسی جریان نامی، جریان راه اندازی، کنتاکتور، کلید حفاظتی و سطح مقطع کابل انجام شود؛ صرفاً انتخاب مدل بر اساس عدد 63 آمپر کافی نیست.
راه های ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- حفاظت همزمان در برابر افت و افزایش ولتاژ و اضافهجریان
- پایش عدم تعادل ولتاژ بین فازها
- دارای CT داخلی و عدم نیاز به CT خارجی برای اندازهگیری جریان
- مناسب تابلوهای صنعتی، موتورها، پمپها و کمپرسورها
- برای تنظیم صحیح پارامترها به دانش فنی و شناخت بار نیاز دارد.
- جریان اضافهبار قابل تنظیم حداکثر 63 آمپر است و نباید آن را با ظرفیت تحمل هر نوع بار موتوری 63 آمپر یکسان دانست.
