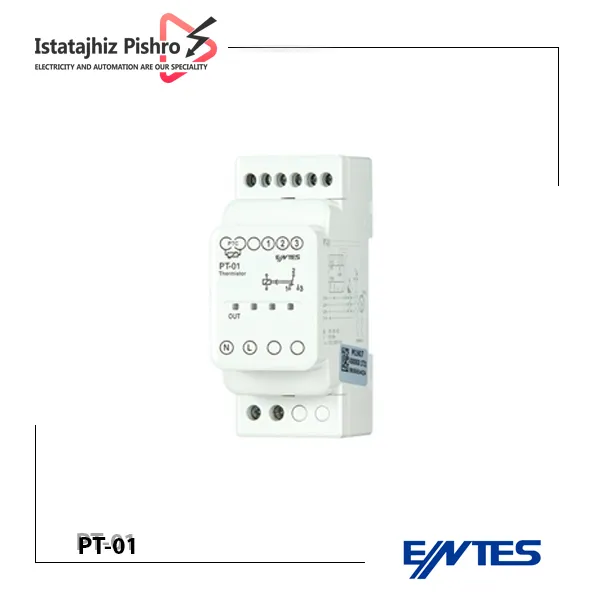

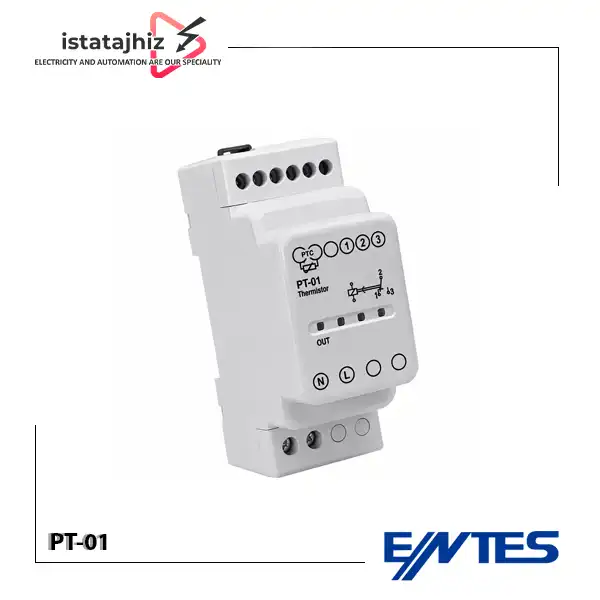

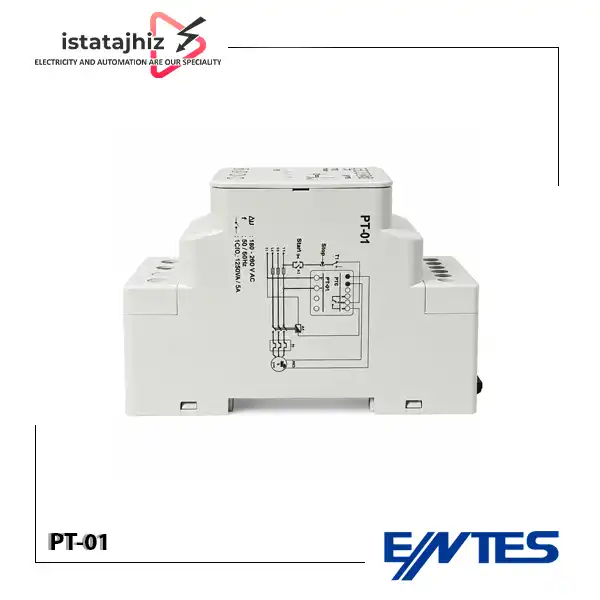

رله ترمیستور انتس مدل PT-01

در دنیای صنعت، توقف ناگهانی یک موتور الکتریکی به دلیل سوختن سیم‌پیچ، مترادف با توقف تولید، هزینه‌های سنگین تعمیر و خسارت‌های جبران‌ناپذیر است. رله ترمیستور انتس مدل PT-01 یک تجهیز حفاظتی پیشرفته و حیاتی است که به عنوان یک نگهبان دما، مستقیماً از قلب موتور شما، یعنی سیم‌پیچ‌ها، محافظت می‌کند. برخلاف رله‌های اضافه‌ بار (بی‌متال) که با اندازه‌گیری غیرمستقیم جریان، افزایش دما را حدس می‌زنند، رله کنترل دمای موتور PT-01 با استفاده از سنسورهای PTC (Positive Temperature Coefficient) که در داخل شیارهای استاتور موتور قرار می‌گیرند، دما را به صورت مستقیم و آنی مانیتور می‌کند.

این رله محافظ حرارتی به محض رسیدن دمای سیم‌پیچ به نقطه بحرانی (که توسط سازنده موتور تعیین شده)، با دقتی بی‌نظیر و واکنشی سریع، فرمان قطع را به کنتاکتور اصلی صادر کرده و از سوختن موتور جلوگیری می‌کند. این دستگاه یک راهکار قطعی برای حفاظت ازدیاد دمای موتور در شرایطی است که رله‌های جریانی ناتوان هستند؛ مانند تهویه ضعیف، استارت‌های متوالی، دمای محیط بالا یا مشکلات مکانیکی.

ویژگی‌ های کلیدی رله ترمیستور PT-01 انتس

• حفاظت مستقیم و دقیق (Direct Temperature Monitoring): با اندازه‌گیری دمای واقعی سیم‌پیچ، دقیق‌ترین نوع حفاظت حرارتی را فراهم می‌کند و از هشدارهای کاذب یا تأخیر در عملکرد جلوگیری می‌نماید.
• واکنش فوق‌العاده سریع: سنسورهای PTC در دمای نامی خود (Trip Temperature) دچار یک جهش مقاومتی ناگهانی می‌شوند که این رله مانیتورینگ دما بلافاصله آن را تشخیص داده و فرمان قطع می‌دهد.
• حفاظت جامع در برابر انواع خطاهای حرارتی: در برابر شرایطی مانند استارت‌های سنگین و متوالی، کاهش ولتاژ، دمای محیط بالا، مسدود شدن فن خنک‌کننده و بارهای ضربه‌ای که رله‌های جریانی قادر به تشخیص آن‌ها نیستند، به خوبی عمل می‌کند.
• قابلیت تشخیص قطعی یا اتصال کوتاه سنسور: این رله PTC هوشمند، سلامت مدار سنسور را به طور مداوم بررسی کرده و در صورت قطعی سیم یا اتصال کوتاه شدن سنسورها، بلافاصله خطا را اعلام می‌کند تا از عملکرد نادرست سیستم جلوگیری شود.
• دارای حافظه خطا (Fault Memory): پس از تریپ دادن (قطع کردن)، رله در همان حالت باقی می‌ماند حتی اگر موتور خنک شود. این ویژگی به اپراتور اجازه می‌دهد تا علت خطا را بررسی کند و از راه‌اندازی مجدد موتور معیوب جلوگیری نماید.
  گزینه‌های ریست دستی و اتوماتیک (Manual/Auto Reset): به کاربر امکان انتخاب بین ریست خودکار پس از خنک شدن یا ریست دستی توسط اپراتور را می‌دهد که برای عیب‌یابی و افزایش ایمنی بسیار مهم است.
• نصب آسان و طراحی فشرده: با قابلیت نصب روی ریل DIN استاندارد و ابعاد کوچک، به راحتی در انواع تابلوهای برق صنعتی جای می‌گیرد.
• مطابق با استانداردهای بین‌المللی: طراحی و ساخته شده بر اساس استانداردهای IEC/EN 60947 که کیفیت و قابلیت اطمینان بالای آن را تضمین می‌کند.
  مشخصات فنی دقیق رله کنترل دمای موتور ENTES PT-01

عوامل مؤثر بر قیمت رله ترمیستور PT-01

قیمت رله PTC انتس مدل PT-01 بر اساس ارزش حفاظتی بالا و کیفیت ساخت اروپایی آن تعیین می‌شود. این محصول یک کالای لوکس نیست، بلکه یک بیمه‌نامه عمر برای موتورهای شماست. عواملی مانند برند معتبر انتس، دقت عملکرد بالا، قابلیت اطمینان و مطابقت با استانداردهای جهانی، قیمت آن را از نمونه‌های بی‌کیفیت چینی متمایز می‌کند. ایستا تجهیز با حذف واسطه‌ها و تأمین مستقیم این محصول، تلاش می‌کند تا این راهکار حفاظتی حیاتی را با بهترین قیمت در اختیار صنعتگران و مهندسان ایرانی قرار دهد. برای دریافت استعلام قیمت روز و بهره‌مندی از تخفیف‌های ویژه برای خرید عمده، با واحد فروش ما در تماس باشید.

پارامتر فنی رله کنترل دمای موتور انتس

• مدل PT-01
• برند ENTES (انتس) – ساخت ترکیه
• عملکرد اصلی رله کنترل دمای موتور با سنسور PTC، رله حفاظتی ترمیستور
• ولتاژ تغذیه (A1-A2) 220 ولت AC (برای مدل‌های دیگر، ولتاژهای متفاوتی موجود است)
• ورودی سنسور (T1-T2) ورودی برای سنسورهای PTC مطابق با استاندارد DIN 44081/44082
• تعداد سنسور قابل اتصال 1 تا 6 سنسور PTC به صورت سری
• مقاومت تریپ (قطع) ≥ 3.1 کیلواُهم (kΩ)
• مقاومت ریست (وصل مجدد) ≤ 1.65 کیلواُهم (kΩ)
• تشخیص اتصال کوتاه سنسور مقاومت کمتر از 20 اُهم (Ω)
• نوع خروجی یک کنتاکت چنج‌اور (1x SPDT Relay)
• مشخصات کنتاکت خروجی 5 آمپر در 250 ولت AC (بار مقاومتی)
• حالت‌های ریست ریست دستی (با دکمه روی پنل یا اتصال کوتاه ترمینال‌ها) و ریست اتوماتیک (قابل انتخاب)
• نشانگرهای LED On (سبز) برای تغذیه، Hata/Fault (قرمز) برای اعلام خطا (افزایش دما یا خطای سنسور)
• دمای کاری 20- درجه سانتی‌گراد تا 55+ درجه سانتی‌گراد
• نوع نصب روی ریل DIN استاندارد (TH 35)
• کلاس حفاظتی IP20

کاربردهای گسترده رله ترمیستوری PT-01

این رله محافظ موتور برای حفاظت از هر نوع الکتروموتور AC سه فاز که مجهز به سنسور PTC است، ضروری می‌باشد. برخی از مهم‌ترین کاربردها عبارتند از:

• موتورهای پمپ‌های شناور و کف‌کش: جایی که خنک‌کاری به شدت به جریان سیال وابسته است و احتمال خشک کار کردن پمپ وجود دارد.
• موتورهای کمپرسور (صنعتی و تبرید): که تحت بارهای سنگین و پیوسته کار می‌کنند.
• موتورهای فن و هواکش‌های صنعتی: که مسدود شدن فیلترها یا کانال‌ها می‌تواند باعث افزایش شدید دمای آن‌ها شود.
• موتورهای نوار نقاله و بالابر: که اغلب با استارت‌های مکرر و بارهای متغیر مواجه هستند.
• ترانسفورماتورهای خشک: برای مانیتورینگ مستقیم دمای سیم‌پیچ‌های اولیه و ثانویه.
• صنایع سنگین: مانند فولاد، سیمان و پتروشیمی که قابلیت اطمینان موتورها در آن‌ها حیاتی است.

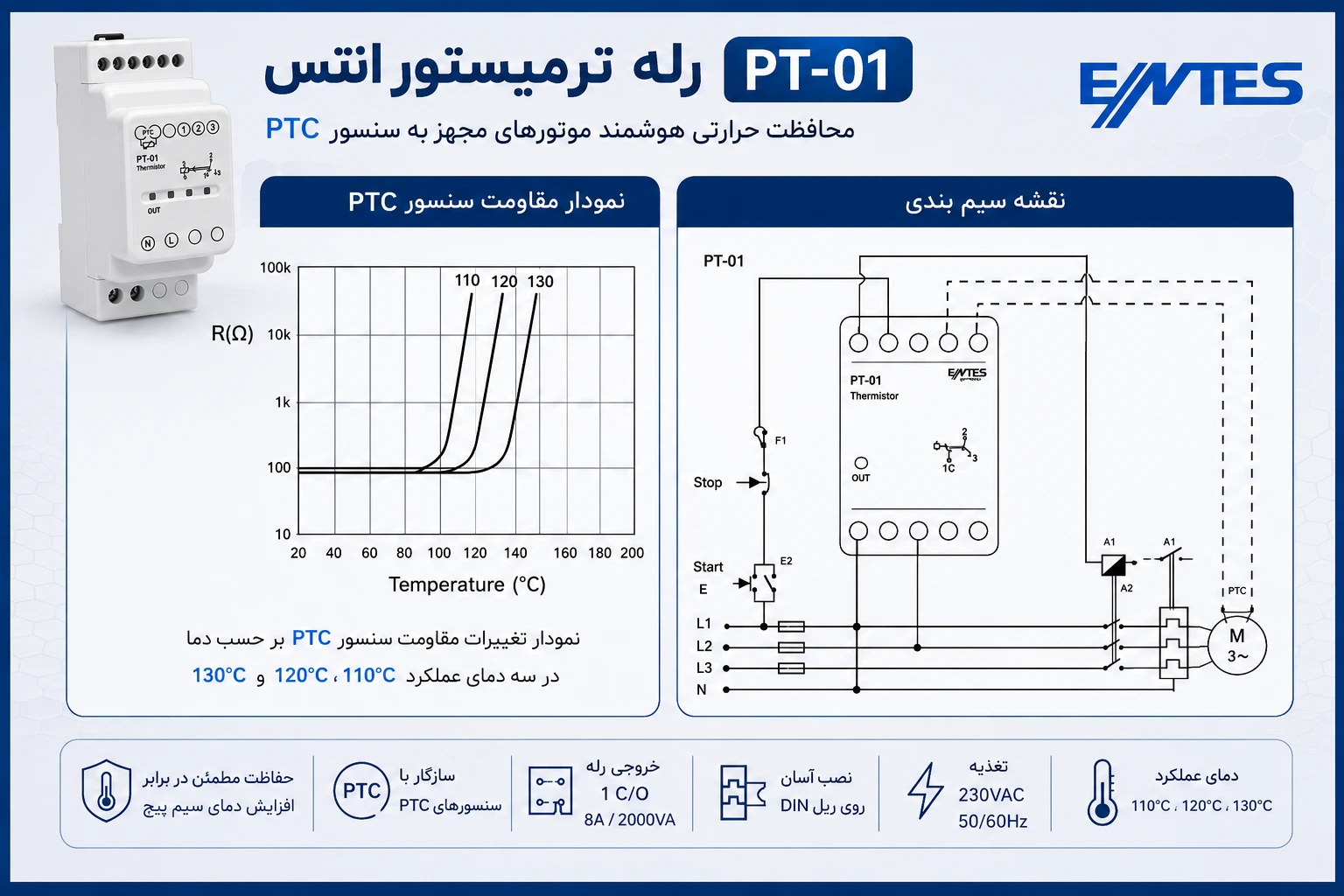

نحوه نصب و سیم‌کشی رله ترمیستور ENTES PT-01

هشدار ایمنی: قبل از شروع هرگونه عملیات سیم‌کشی، اطمینان حاصل کنید که منبع تغذیه تابلو برق کاملاً قطع است.

• نصب فیزیکی: رله PT-01 را روی ریل DIN در مکان مناسب داخل تابلو محکم کنید.
• اتصال تغذیه: ولتاژ تغذیه (معمولاً 220V AC) را به ترمینال‌های A1 و A2 رله متصل نمایید.
• اتصال سنسور PTC: دو سیمی که از سنسورهای PTC داخل موتور خارج شده‌اند را به ترمینال‌های T1 و T2 رله متصل کنید. (توجه: سنسورهای PTC پلاریته ندارند). اگر موتور دارای چندین سنسور است، آن‌ها باید به صورت سری به یکدیگر متصل شده و دو سر انتهایی به رله وصل شوند.
• سیم‌کشی مدار فرمان: کنتاکت‌های خروجی رله را در مسیر بوبین کنتاکتور اصلی موتور قرار دهید. از کنتاکت نرمال بسته (NC) که معمولاً بین ترمینال‌های 11 و 12 است استفاده کنید. به این ترتیب، در صورت بروز خطا، این کنتاکت باز شده و بوبین کنتاکتور را قطع می‌کند. کنتاکت نرمال باز (NO) بین 11 و 14 می‌تواند برای ارسال سیگنال خطا به PLC یا روشن کردن یک چراغ آلارم استفاده شود.
• تست و راه‌اندازی: پس از بررسی مجدد تمام اتصالات، تغذیه را وصل کنید. چراغ سبز On باید روشن شود. در این حالت رله آماده به کار است.

خرید رله کنترل دمای موتور PT-01

خرید رله ترمیستور انتس PT-01 یک سرمایه‌گذاری ضروری برای حفاظت از دارایی‌های گران‌قیمت شما یعنی الکتروموتورها است. هزینه این رله در مقایسه با هزینه سیم‌پیچی مجدد یک موتور یا خسارت ناشی از توقف خط تولید، تقریباً ناچیز است. ایستا تجهیز به عنوان مرکز تخصصی توزیع تجهیزات حفاظت و اتوماسیون صنعتی، اصالت و کیفیت رله PT-01 انتس را تضمین می‌کند. کارشناسان فنی ما آماده ارائه مشاوره تخصصی رایگان برای انتخاب صحیح و اطمینان از سازگاری این رله با موتورهای شما هستند. با خرید از ما، از پشتیبانی فنی کامل، تحویل سریع و آرامش خاطر ناشی از حفاظت مطمئن تجهیزات خود بهره‌مند شوید.
