رله ترمیستور 3RN2010‑1CW30 برند زیمنس

رله ترمیستور Siemens 3RN2010-1CW30 یکی از تجهیزات حفاظتی سری SIRIUS 3RN2 است که برای پایش وضعیت حرارتی موتور و جلوگیری از آسیب ناشی از افزایش دما مورد استفاده قرار می‌گیرد. این مدل یک واحد ارزیابی ترمیستور موتور با ابعاد فشرده 17.5 میلی‌متر است و می‌تواند در مدارهای حفاظت موتور و تابلوهای کنترل صنعتی مورد استفاده قرار گیرد.

این رله با تغذیه گسترده 24 تا 240 ولت AC/DC طراحی شده و به همین دلیل امکان استفاده از آن در مدارهای کنترلی با ولتاژهای مختلف وجود دارد. همچنین 3RN2010-1CW30 به ریست خودکار (Auto RESET) مجهز است و وضعیت عملکرد آن از طریق دو LED با عناوین READY و TRIPPED قابل مشاهده است.

یکی از ویژگی‌های مهم این مدل، وجود یک کنتاکت NO و یک کنتاکت NC در خروجی است که امکان ارسال فرمان به مدار کنترل، کنتاکتور یا سیستم حفاظتی را فراهم می‌کند. رله همچنین از جداسازی گالوانیکی بین بخش‌های مختلف مدار برخوردار است.

عملکرد رله ترمیستور زیمنس 3RN2010-1CW30 چگونه است؟

در سیستم‌های حفاظت حرارتی موتور، ترمیستور یا PTC در قسمت‌هایی از موتور قرار می‌گیرد که افزایش دمای آن‌ها باید کنترل شود. تغییر وضعیت الکتریکی ترمیستور در اثر افزایش دما توسط واحد ارزیابی تشخیص داده می‌شود و رله متناسب با وضعیت حرارتی موتور، خروجی خود را تغییر می‌دهد.

در نتیجه می‌توان از خروجی رله برای کنترل مدار فرمان موتور و ایجاد واکنش حفاظتی در برابر شرایط دمایی نامناسب استفاده کرد.

در مدل 3RN2010-1CW30 علاوه بر مدار ارزیابی، وضعیت رله از طریق LEDهای READY و TRIPPED نمایش داده می‌شود؛ بنابراین اپراتور می‌تواند وضعیت آماده‌به‌کار یا تریپ شدن رله را سریع‌تر تشخیص دهد.

این مدل همچنین طبق دیتاشیت زیمنس برای استفاده با سوئیچ‌های بیمتال نیز مناسب است.

کاربرد رله ترمیستور 3RN2010-1CW30

رله 3RN2010-1CW30 را می‌توان در مدارهای کنترل و حفاظت تجهیزات الکتریکی که نیاز به پایش حرارتی دارند استفاده کرد. مهم‌ترین کاربردهای آن عبارت‌اند از:

• حفاظت حرارتی موتورهای الکتریکی
• استفاده در تابلوهای برق صنعتی
• مدارهای کنترل و فرمان موتور
• سیستم‌های اتوماسیون صنعتی
• پایش وضعیت حرارتی موتور با ترمیستور
• استفاده همراه با تجهیزات کنترلی و کنتاکتورها
• مدارهایی که نیاز به سیگنال خطا یا تریپ حرارتی دارند
• سیستم‌هایی که به نمایش وضعیت READY و TRIPPED نیاز دارند

ویژگی‌ های مهم Siemens 3RN2010-1CW30

یکی از نقاط قوت این رله، طراحی بسیار باریک آن است. عرض تجهیز تنها 17.5 میلی‌متر بوده و امکان نصب آن روی ریل استاندارد 35 میلی‌متری وجود دارد. علاوه بر نصب ریلی، امکان نصب به‌صورت پیچی نیز در نظر گرفته شده است.

از دیگر ویژگی‌های مهم این مدل می‌توان به موارد زیر اشاره کرد:

• تغذیه کنترلی 24 تا 240V AC
• تغذیه کنترلی 24 تا 240V DC
• ریست خودکار
• یک کنتاکت NO
• یک کنتاکت NC
• دو LED نشانگر READY و TRIPPED
• جداسازی گالوانیکی مدار ها
• طراحی فشرده با عرض 17.5 میلی‌متر
• قابلیت نصب روی ریل 35 میلی‌متری
• ترمینال‌های پیچی
• فرکانس کاری 50 تا 60 هرتز

مشخصات فنی رله ترمیستور زیمنس 3RN2010-1CW30

• برند: Siemens
• سری: SIRIUS 3RN2
• کد فنی: 3RN2010-1CW30
• نوع تجهیز: Thermistor Motor Protection Relay / Evaluation Unit
• ولتاژ تغذیه: 24 تا 240V AC/DC
• فرکانس کاری: 50 تا 60Hz
• تعداد کنتاکت NO: 1
• تعداد کنتاکت NC: 1
• ریست: Auto RESET
• نشانگر وضعیت: READY / TRIPPED
• جریان حرارتی کنتاکت‌ها: حداکثر 5A
• جریان خروجی در AC-15: 3A در 250V
• نوع اتصال: ترمینال پیچی
• نوع نصب: ریل 35 میلی‌متر یا نصب پیچی
• ابعاد: 100 × 17.5 × 90 میلی‌متر
• درجه حفاظت: IP20
• دمای کاری: 25- تا 60+ درجه سانتی‌گراد

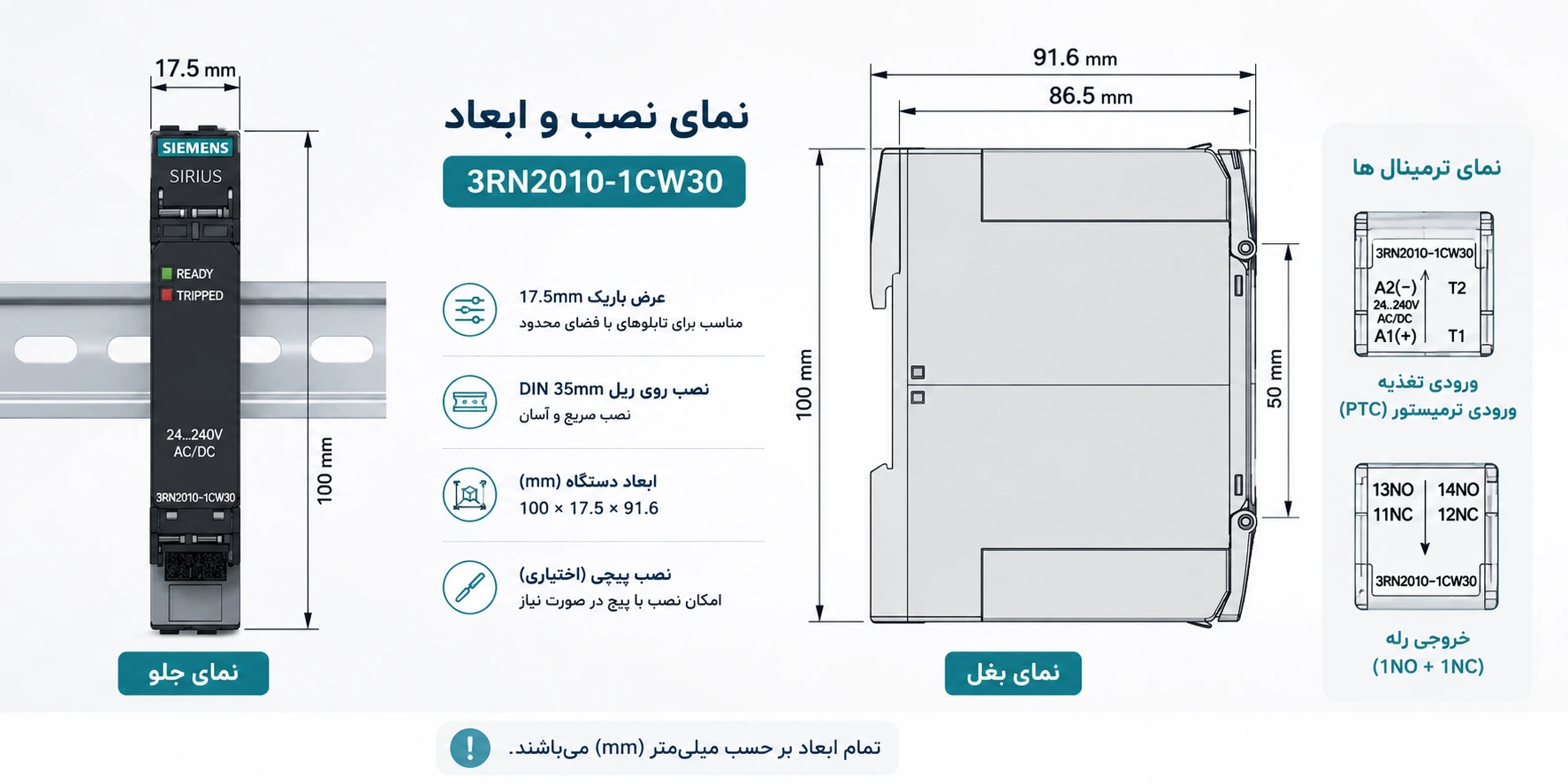

نصب رله 3RN2010-1CW30 در تابلو برق

3RN2010-1CW30 به دلیل عرض کم 17.5 میلی‌ متر فضای بسیار کمی در تابلو اشغال می‌کند. این ویژگی برای تابلوهای کنترل و اتوماسیون صنعتی که فضای نصب محدود است اهمیت زیادی دارد.

رله را می‌توان روی ریل استاندارد 35 میلی‌ متری نصب کرد و اتصالات آن از طریق ترمینال‌های پیچی انجام می‌شود. زیمنس برای هادی‌های جامد، سطح مقطع 0.5 تا 4 میلی‌ متر مربع را برای یک هادی و برای دو هادی نیز محدوده مشخصی را در دیتاشیت ارائه کرده است. گشتاور سفت کردن ترمینال‌های پیچی نیز 0.6 تا 0.8 نیوتن‌ متر اعلام شده است.

تفاوت رله ترمیستور با حفاظت اضافه‌ بار موتور

رله ترمیستور با رله‌های اضافه‌بار متداول یکسان نیست. در حفاظت حرارتی مبتنی بر ترمیستور، وضعیت دمایی موتور از طریق سنسور حرارتی بررسی می‌شود و واحد ارزیابی بر اساس وضعیت ترمیستور فرمان لازم را صادر می‌کند.

بنابراین هنگام انتخاب این تجهیز، صرفاً توجه به جریان نامی موتور کافی نیست و باید نوع سنسور حرارتی، مدار کنترل، ولتاژ تغذیه رله و نحوه اتصال خروجی نیز بررسی شود.

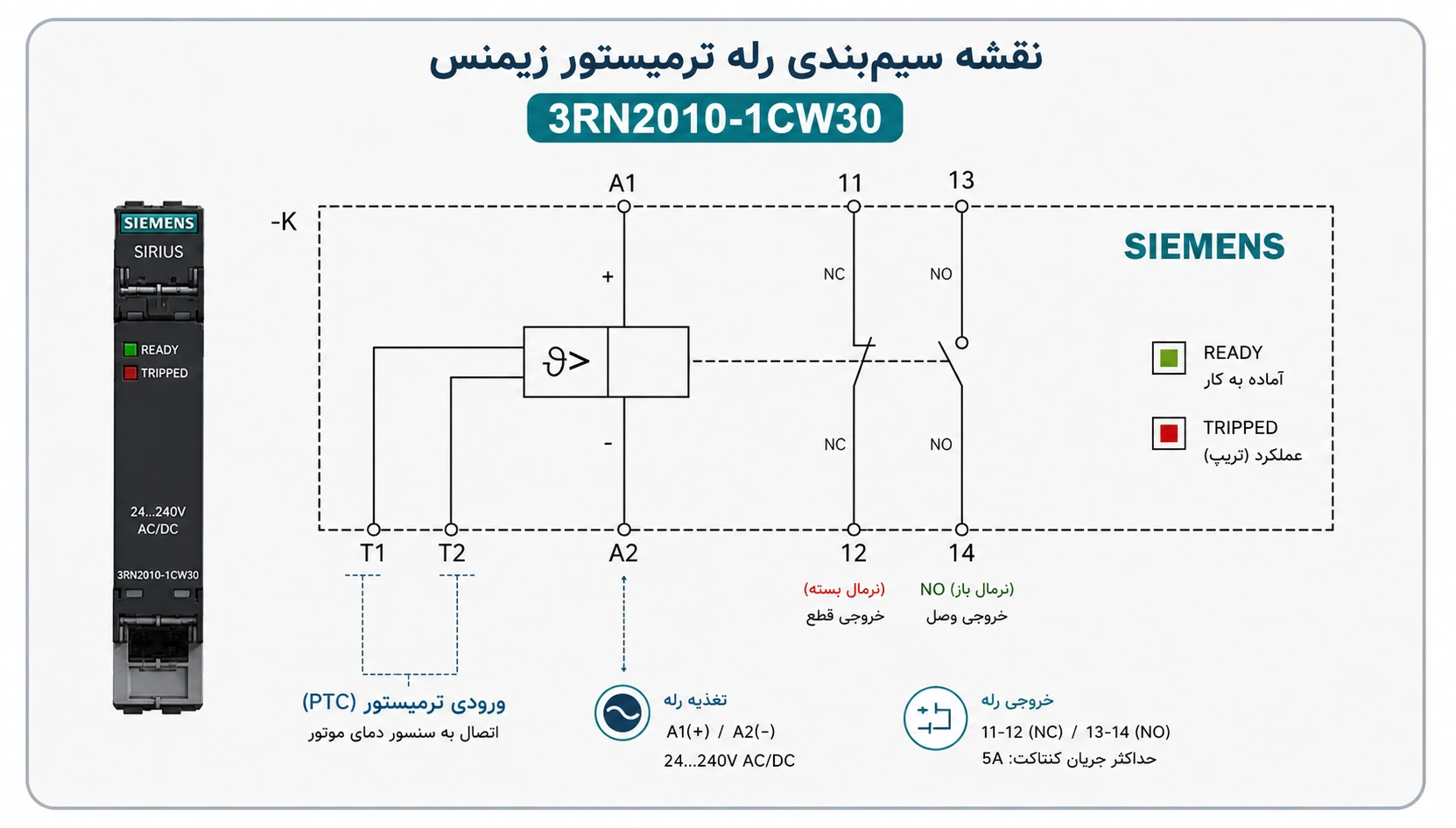

برای انتخاب صحیح 3RN2010-1CW30، به‌خصوص در پروژه‌های صنعتی، بهتر است نقشه ترمینال‌ها و مشخصات مدار موجود با دیاگرام سیم‌بندی سازنده تطبیق داده شود.

خرید رله ترمیستور زیمنس 3RN2010-1CW30

اگر به دنبال رله ترمیستور زیمنس 3RN2010-1CW30 برای حفاظت حرارتی موتور در تابلو برق صنعتی هستید، هنگام خرید حتماً کد کامل محصول را بررسی کنید؛ زیرا محصولات سری SIRIUS 3RN2 از نظر نوع عملکرد، ورودی و خروجی و امکانات حفاظتی می‌توانند با یکدیگر تفاوت داشته باشند.

مدل 3RN2010-1CW30 دارای تغذیه 24 تا 240 ولت AC/DC، ریست خودکار، یک کنتاکت NO، یک کنتاکت NC و نشانگرهای READY/TRIPPED است و برای استفاده به‌عنوان واحد ارزیابی حفاظت موتور ترمیستوری طراحی شده است.

برای انتخاب مدل مناسب، بررسی دیتاشیت و تطبیق مشخصات رله با موتور و مدار فرمان اهمیت زیادی دارد.

چرا 3RN2010-1CW30 برای تابلو صنعتی مناسب است؟

طراحی فشرده، محدوده وسیع ولتاژ تغذیه، امکان نصب روی ریل 35 میلی‌ متری و وجود خروجی‌های NO و NC باعث شده این رله برای استفاده در تابلوهای کنترل صنعتی گزینه‌ ای کاربردی باشد.

از طرف دیگر، وجود LEDهای READY و TRIPPED به عیب‌یابی و تشخیص سریع وضعیت تجهیز کمک می‌کند. جداسازی گالوانیکی بین ورودی و خروجی، بین خروجی‌ها و همچنین بین تغذیه و سایر مدارها نیز در مشخصات فنی این مدل ذکر شده است.
