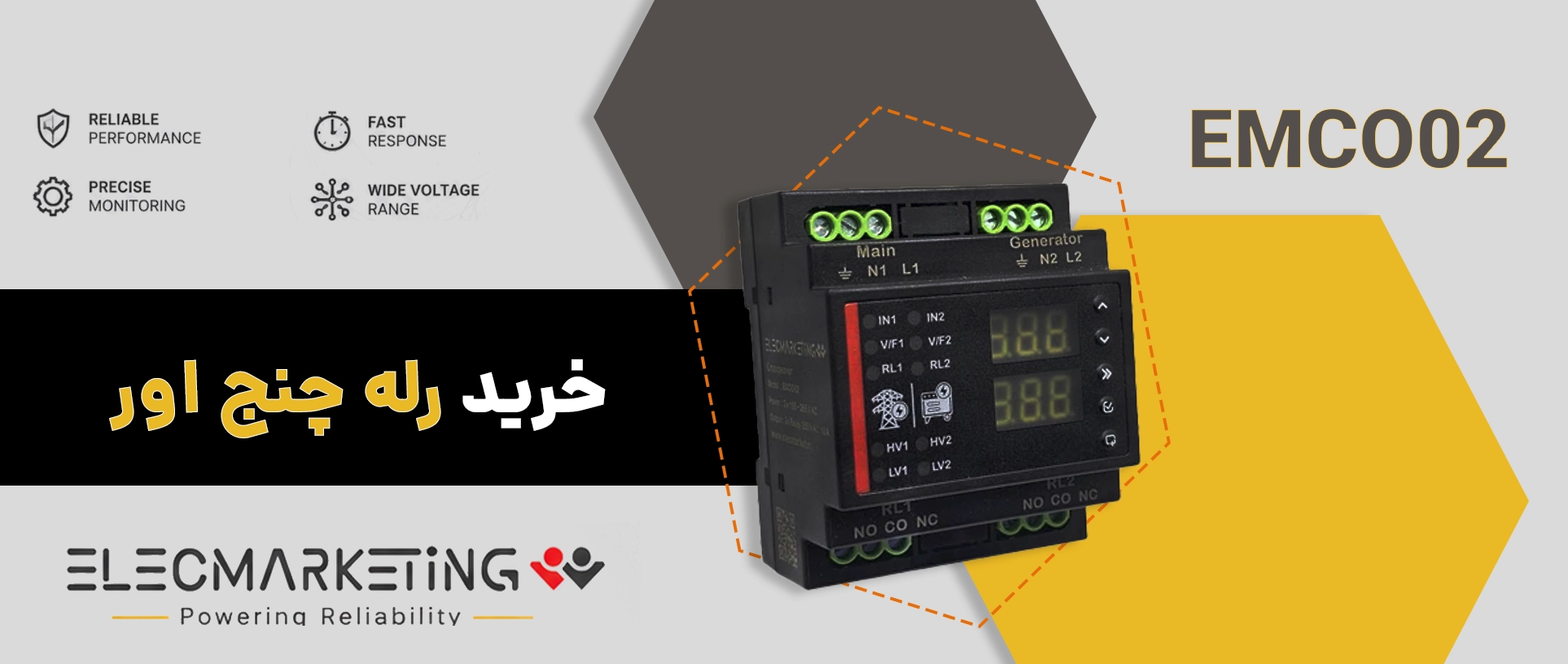

رله چنج اور EMCO02 برند ELECMARKETING

کارت چنج اور EMCO02 یک کنترلر ATS (Automatic Transfer Switch) برای مدیریت هوشمند تغییر منبع بین برق شهر و برق اضطراری (ژنراتور یا UPS) است. این کلید ATS با پایش وضعیت ولتاژ هر منبع، فرمان لازم را به کنتاکتور/کلید قدرت می‌دهد تا بدون دخالت اپراتور، بار مصرف‌کننده در زمان قطع یا افت ولتاژ، به منبع جایگزین منتقل شود و پس از پایدار شدن برق شهر، دوباره به شبکه برگردد.

نکته مهم: EMCO02 معمولاً نقش کنترلر را دارد؛ بخش قدرت (کنتاکتور، کلید اتوماتیک، اینترلاک مکانیکی/الکتریکی، حفاظت‌ها) باید جداگانه در تابلو اجرا شود.

چرا رله چنج اور برای تابلوهای تکفاز محبوب است؟

• کاهش سیم‌کشی و خطای انسانی نسبت به مدار فرمان سنتی (رله/تایمرهای متعدد)
• سوئیچینگ سریع و قابل‌اعتماد بین دو منبع
• اولویت‌دهی به برق شهر (در اغلب ATSه ای ساختمانی و تابلویی)
• راه‌اندازی و عیب‌یابی ساده‌تر به کمک LEDهای وضعیت

نحوه عملکرد (Working Principle) کارت چنج اور EMCO02

1. پایش ورودی‌ها: کارت، وجود/کیفیت ولتاژ برق شهر و برق اضطراری را مانیتور می‌کند (وجود ولتاژ، قطع فاز/افت ولتاژ—بسته به طراحی).
2. تصمیم‌گیری با اولویت شهر: اگر برق شهر در محدوده مجاز باشد، کارت فرمان وصل شهر و قطع اضطراری را صادر می‌کند.
3. تاخیرهای حفاظتی: برای جلوگیری از سوئیچ‌های ضربه‌ای، معمولاً تاخیرهایی مانند تاخیر وصل یا تاخیر برگشت در نظر گرفته می‌شود.
4. فرمان به کنتاکتورها: خروجی‌های رله‌ای کارت، کویل کنتاکتورِ منبع منتخب را تحریک می‌کند (با رعایت اینترلاک).

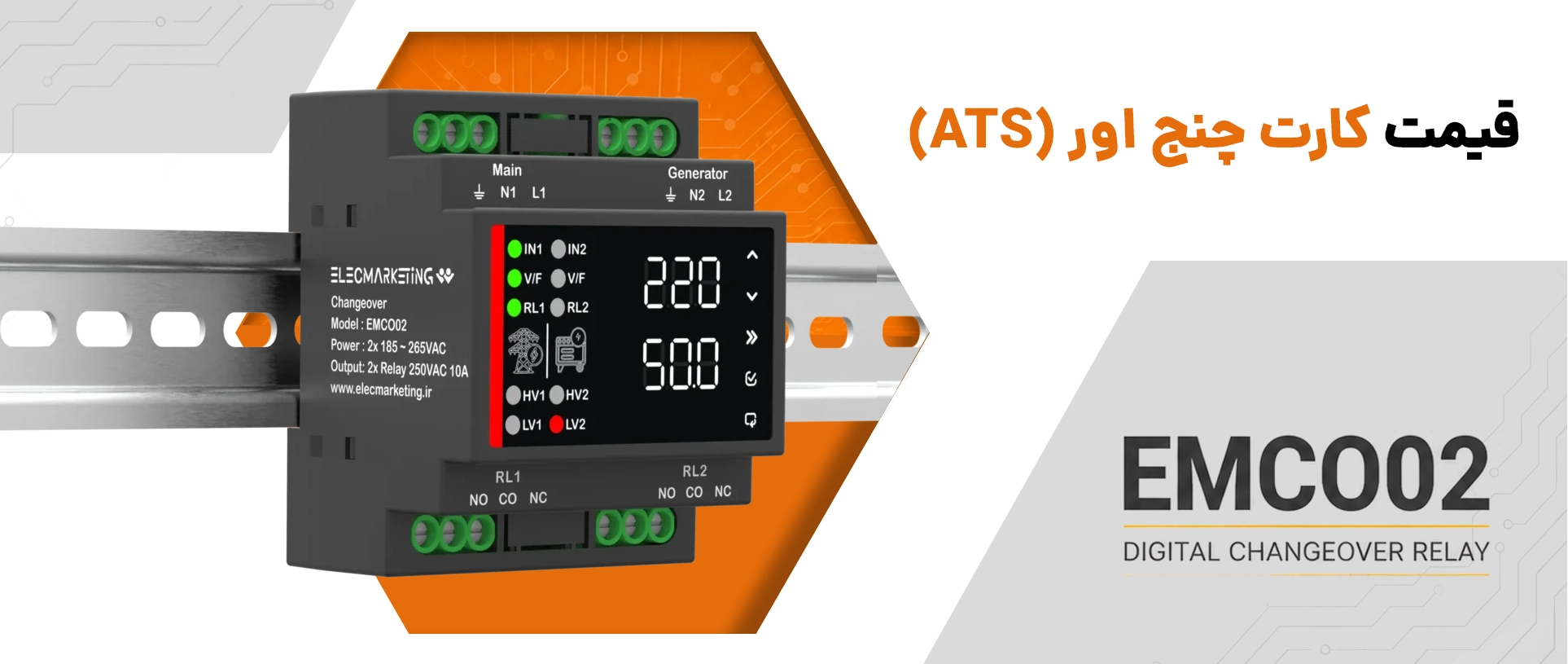

ورودی‌ و خروجی‌ کارت چنج اور EMCO02

1️⃣ ورودی برق شهر – Main
در بالای دستگاه، سمت چپ:

L1 → فاز برق شهر
N1 → نول برق شهر
🔹 این ورودی برای پایش ولتاژ و فرکانس برق شهر استفاده می‌شود و مبنای اولویت‌دهی کارت است.

2️⃣ ورودی برق ژنراتور – Generator
در بالای دستگاه، سمت راست:

L2 → فاز ژنراتور
N2 → نول ژنراتور
🔹 کارت EMCO02 وضعیت ولتاژ و فرکانس ژنراتور را از این ترمینال‌ها بررسی می‌کند تا در صورت آماده بودن، فرمان انتقال بار صادر شود.

در پایین دستگاه دو رله کاملاً مستقل وجود دارد:

🔸 رله RL1
NO → نرمال باز
COM → مشترک
NC → نرمال بسته
📌 کاربرد رایج: فرمان کنتاکتور برق شهر

🔸 رله RL2
NO → نرمال باز
COM → مشترک
NC → نرمال بسته
📌 کاربرد رایج: فرمان کنتاکتور ژنراتور

✅ این دو رله اجازه می‌دهند کارت EMCO02 به‌صورت مستقیم مدار فرمان کنتاکتورها را کنترل کند.

ویژگی‌های اصلی کارت چنج اور EMCO02

• سوئیچ خودکار بین برق شهر و ژنراتور
• اولویت با برق شهر (Main Priority)
• نمایشگر دیجیتال دوگانه برای نمایش ولتاژ
• کنترل دقیق ولتاژ و فرکانس
• دارای ۲ خروجی رله مستقل (RL1 / RL2)
• قابلیت تنظیم حداقل و حداکثر ولتاژ
• قابلیت تنظیم تاخیر در وصل و قطع
• نصب آسان روی ریل DIN
• کاهش حجم سیم‌کشی تابلو ATS
• مناسب پروژه‌های ساختمانی و صنعتی سبک

کاربردهای رله چنج اور EMCO02

کارت چنج اور EMCO02 به‌عنوان یک کنترلر ATS در طیف وسیعی از سیستم‌های برق اضطراری استفاده می‌شود. این دستگاه به‌ویژه در پروژه‌هایی که نیاز به انتقال سریع و مطمئن بین دو منبع تغذیه دارند، کاربرد فراوانی دارد.

مهم‌ترین کاربردهای این کنترلر عبارتند از:

• تابلوهای ATS ساختمان‌های مسکونی و اداری
• سیستم‌های برق اضطراری ژنراتور دیزلی
• تابلوهای UPS و برق پشتیبان
• مراکز دیتاسنتر کوچک و تجهیزات مخابراتی
• سیستم‌های کنترل برق کارگاه‌ها و صنایع سبک
• تابلوهای چنج اور تکفاز ژنراتور

در این کاربردها، کارت EMCO02 با پایش مداوم ولتاژ و فرکانس منابع، انتقال بار را به‌صورت کاملاً اتوماتیک مدیریت می‌کند.

مزایای استفاده از کارت چنج اور EMCO02 در تابلو ATS

استفاده از یک کنترلر چنج اور آماده مانند EMCO02 نسبت به طراحی مدار فرمان سنتی با رله‌ها و تایمرهای متعدد، مزایای قابل توجهی دارد.

مهم‌ترین مزایا شامل موارد زیر است:

• کاهش پیچیدگی سیم‌کشی تابلو
• افزایش سرعت سوئیچینگ بین منابع
• کاهش خطاهای انسانی در طراحی مدار فرمان
• افزایش ایمنی در انتقال بار
• امکان مانیتورینگ ولتاژ و فرکانس منابع
• قابلیت تنظیم پارامترهای عملکردی
• عیب‌یابی سریع به کمک نمایشگر و آلارم

این ویژگی‌ها باعث می‌شود EMCO02 گزینه‌ای مناسب برای تابلوهای چنج اور تکفاز اقتصادی و قابل اعتماد باشد.

نحوه نصب کارت چنج اور EMCO02 در تابلو برق

نصب کارت چنج اور EMCO02 بسیار ساده است و به‌گونه‌ای طراحی شده که به‌راحتی روی ریل استاندارد DIN در تابلو برق نصب شود.

مراحل کلی نصب به شکل زیر است:

1. اتصال ورودی برق شهر (L1 و N1) به ترمینال مربوطه
2. اتصال ورودی ژنراتور یا برق اضطراری (L2 و N2)
3. اتصال خروجی‌های رله RL1 و RL2 به مدار فرمان کنتاکتورهای قدرت
4. استفاده از اینترلاک مکانیکی یا الکتریکی بین کنتاکتورها برای جلوگیری از اتصال همزمان دو منبع
5. تنظیم پارامترهای ولتاژ و زمان‌های تاخیر از طریق پنل دستگاه

پس از نصب، کارت به‌صورت خودکار وضعیت منابع را پایش کرده و انتقال بار را مدیریت می‌کند.

تفاوت کارت چنج اور EMCO02 با مدار چنج اور سنتی

در مدارهای چنج اور سنتی معمولاً از چند رله، تایمر و مدارهای کمکی برای مدیریت انتقال بین برق شهر و ژنراتور استفاده می‌شود. این روش علاوه بر پیچیدگی بالا، احتمال بروز خطا در طراحی و سیم‌کشی را نیز افزایش می‌دهد.

در مقابل، کارت EMCO02 تمام این عملکردها را در یک کنترلر یکپارچه ارائه می‌دهد.

مهم‌ترین تفاوت‌ها عبارتند از:

• کاهش تعداد تجهیزات مورد نیاز در تابلو
• نصب سریع‌تر و ساده‌تر
• افزایش دقت در کنترل ولتاژ
• امکان تنظیم پارامترها بدون تغییر سیم‌کشی
• کاهش فضای اشغال شده در تابلو برق

به همین دلیل استفاده از این کنترلر در تابلوهای ATS مدرن بسیار رایج شده است.
