کلید چنج اور تک فاز 63 آمپر برند JIUJI

در سیستم‌های برق‌رسانی امروزی، ناپایداری ولتاژ، نوسانات شدید ناگهانی و قطعی فازها از جمله مهم‌ترین عوامل آسیب‌رسان به تجهیزات الکتریکی تک‌فاز خانگی، اداری و صنعتی هستند. در ساختمان‌ها یا کارگاه‌هایی که مجهز به انشعاب برق سه‌فاز هستند اما مصرف‌کننده‌های نهایی آن‌ها تک‌فاز هستند، استفاده از دستگاهی هوشمند که بتواند همواره پایدارترین و مناسب‌ترین فاز را انتخاب کرده و به بار متصل کند، یک ضرورت حیاتی است.

کلید چنج‌اور و انتخاب‌گر خودکار فاز جیوجی (JIUJI) مدل JJTP2-63A یک تجهیز چندمنظوره و فوق‌العاده کارآمد است که نقش محافظ ولتاژ جریان سه‌فاز به تک‌فاز و چنج‌اور اتوماتیک را به طور هم‌زمان ایفا می‌کند. در ادامه به بررسی همه‌جانبه مشخصات فنی، قابلیت‌ها، نحوه سیم‌کشی و راهنمای تنظیمات این دستگاه می‌پردازیم.

کلید چنج‌اور خودکار فاز (Auto Phase Selector) چیست و چگونه کار می‌کند؟

در بسیاری از سناریوها، برق ورودی به یک مجموعه سه‌فاز است (L1,L2,L3)، اما تجهیزات داخلی (مانند لوازم خانگی، سیستم‌های سرمایشی، سرورها و پمپ‌ها) تک‌فاز هستند. اگر فازی که تجهیزات به آن متصل هستند دچار افت ولتاژ شدید، افزایش ولتاژ یا قطع کامل شود، تجهیزات خاموش شده یا آسیب می‌بینند؛ در حالی که ممکن است دو فاز دیگر در وضعیت کاملاً پایدار و نرمال باشند.

دستگاه JIUJI JJTP2-63A به عنوان یک انتخاب‌گر هوشمند فاز (Auto Phase Selector) عمل می‌کند. این دستگاه هر سه فاز ورودی را به طور مداوم مانیتور می‌کند و با توجه به تنظیمات اعمال شده توسط کاربر، بهترین و پایدارترین فاز را به خروجی تک‌فاز هدایت می‌کند. در صورت بروز هرگونه اختلال در فاز فعال، دستگاه بدون نیاز به دخالت دست و در کسری از ثانیه، خروجی را به یک فاز سالم دیگر سوئیچ می‌کند (بر اساس اولویت تعیین شده).

ویژگی‌ های برجسته و مزایای رقابتی دستگاه JJTP2-63A

طبق مستندات فنی، این دستگاه از ویژگی‌های برجسته زیر برخوردار است:

• کنترلر مبتنی بر میکروپروسسور (Microcontroller Based): پردازش دقیق مقادیر ولتاژ و جریان و اتخاذ تصمیم‌های سریع در زمان بروز خطا.

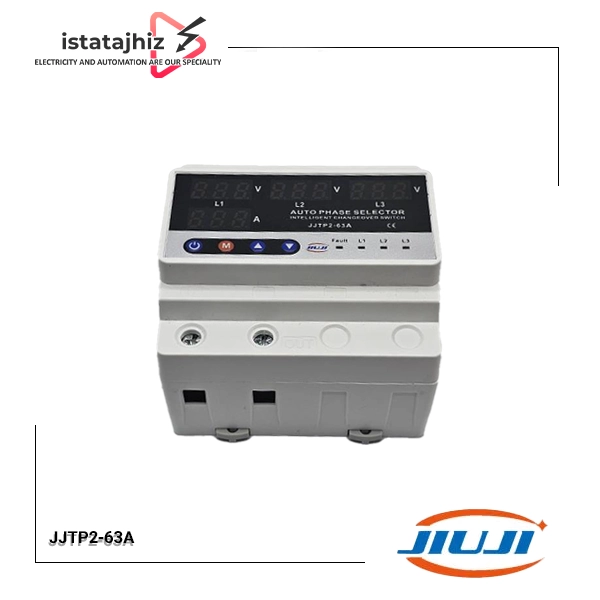

• نمایشگرهای مجزای دیجیتال: مجهز به سه نمایشگر ولت‌متر سه‌رقمی برای نمایش هم‌زمان ولتاژ هر سه فاز (L1,L2,L3) و یک نمایشگر آمپرمتر برای نشان دادن جریان مصرفی لحظه‌ای خروجی.
• سیستم حفاظتی سه‌گانه جامع: محافظت کامل بار تک‌فاز در برابر افزایش ولتاژ (Over-voltage)، کاهش ولتاژ (Under-voltage) و اضافه جریان (Over-current).
• امکان تعیین اولویت فاز ورودی (Input Phase Priority): کاربر می‌تواند مشخص کند که در شرایط عادی، دستگاه ترجیحاً روی کدام فاز (L1 یا L2 یا L3) کار کند.
• قابلیت تنظیم تمام پارامترها: امکان شخصی‌سازی کامل مقادیر آستانه ولتاژ، جریان، زمان‌های تاخیر در وصل و زمان‌های بازیابی خطا از طریق کلیدهای روی پنل جلو.
• نصب آسان روی ریل (DIN Rail Mounting): طراحی استاندارد بدنه برای قرارگیری راحت در انواع جعبه فیوزها و تابلوهای برق استاندارد.
• کالیبراسیون دستی ولتاژ و جریان: امکان اصلاح خطای اندازه‌گیری ولتاژ و جریان برای انطباق دقیق با تجهیزات اندازه‌گیری مرجع.

مشخصات فنی چنج اور جیوجی

• ولتاژ تغذیه نامی: AC 220 V
• محدوده ولتاژ کاری: AC 140 V تا AC 300 V
• فرکانس نامی: 50/60 Hz
• جریان نامی خروجی: 63 A
• هیسترزیس ولتاژ: 5 V (برای جلوگیری از قطع و وصل‌های مکرر در نزدیکی آستانه ولتاژ)
• دقت اندازه‌گیری ولتاژ: ≤1% در کل محدوده کاری
• ولتاژ عایق نامی (Ui): 450 V
• نوع کنتاکت خروجی: 1NO (کنتاکت باز نامی با قابلیت هدایت مستقیم جریان بار)
• درجه حفاظت بدنه: IP20
• درجه آلودگی محیطی: کلاس 3
• حداکثر ارتفاع نصب: ≤2000 متر از سطح دریا
• دمای کاری مجاز: ‎−5°C تا ‎+40°C
• رطوبت مجاز محیطی: ≤50% در دمای 40°C (بدون میعان)
• دمای انبارداری: ‎−25°C تا ‎+55°C

راهنمای سیم‌کشی و نصب دستگاه

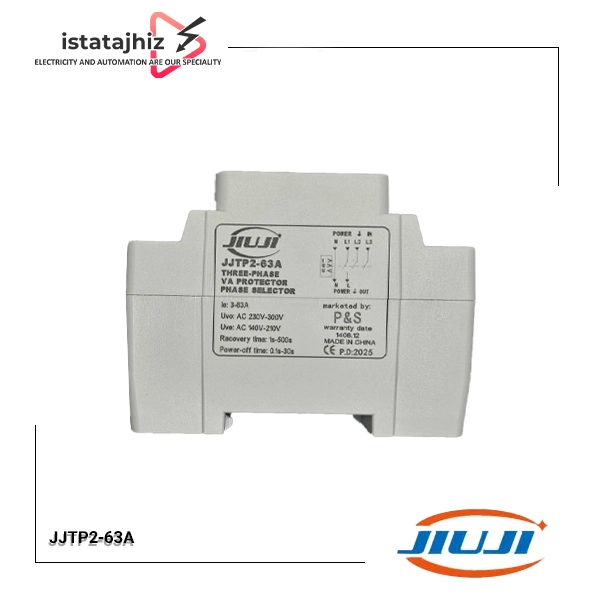

اتصالات الکتریکی دستگاه بر روی بدنه آن کاملاً مشخص شده است و نقشه سیم‌کشی در دفترچه راهنما):

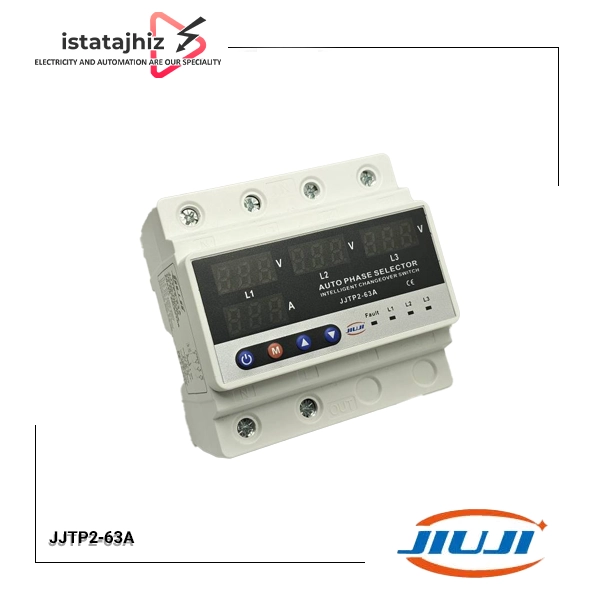

ترمینال‌های ورودی (IN) – در بخش بالایی دستگاه:

1. ترمینال N: اتصال سیم نول ورودی شبکه سه‌فاز.
2. ترمینال L1: اتصال فاز اول (R یا A).
3. ترمینال L2: اتصال فاز دوم (S یا B).
4. ترمینال L3: اتصال فاز سوم (T یا C).

ترمینال‌های خروجی (OUT) – در بخش پایینی دستگاه:

1. ترمینال N: خروجی سیم نول برای مصرف‌کننده تک‌فاز.
2. ترمینال L: خروجی سیم فاز محافظت‌شده برای مصرف‌کننده تک‌فاز.

(دو ترمینال دیگر در خروجی مسدود هستند، زیرا خروجی دستگاه تک‌فاز است).

توصیه ایمنی مهم: همواره قبل از انجام هرگونه تغییر در سیم‌کشی، برق ورودی اصلی را قطع کنید. اتصالات ترمینال‌ها را محکم کنید تا از ایجاد آرک و شل شدن سیم‌ها تحت بار 63 آمپری جلوگیری شود.
