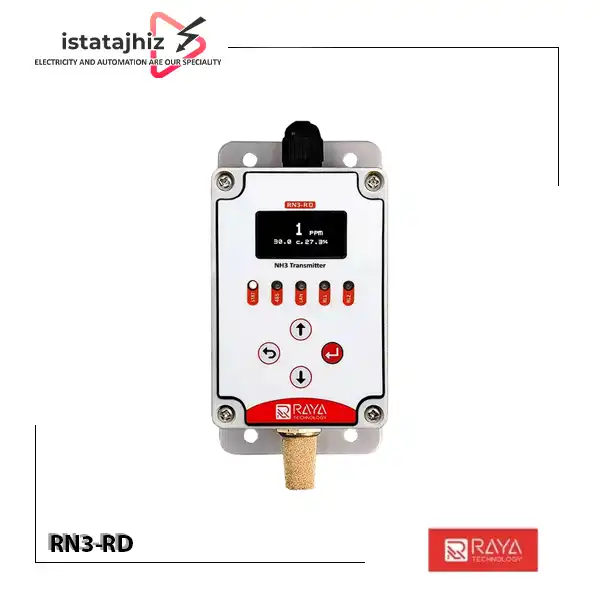

سنسور آمونیاک RAYA Tech مدل RN3-RD

سنسور آمونیاک RAYA Tech RN3-RD یک ترانسمیتر هوشمند برای اندازه‌گیری و پایش پیوسته غلظت گاز آمونیاک (NH3) در محیط‌های صنعتی، کشاورزی و برودتی است. این تجهیز با بهره‌گیری از فناوری سنسور MEMS، غلظت آمونیاک را در محدوده 0 تا 100 ppm اندازه‌گیری می‌کند و داده‌ها را از طریق پروتکل صنعتی Modbus RTU بر بستر RS-485 در اختیار سیستم‌های مانیتورینگ و کنترل قرار می‌دهد.

مدل RN3-RD علاوه بر سنجش آمونیاک، به سنسورهای اندازه‌گیری دما و رطوبت نسبی نیز مجهز است. به این ترتیب، امکان پایش هم‌زمان غلظت گاز و شرایط محیطی فراهم می‌شود؛ قابلیتی که در سردخانه‌ها، موتورخانه‌های برودتی، مرغداری‌ها، دامداری‌ها و واحدهای صنعتی اهمیت دارد.

این دستگاه دارای نمایشگر گرافیکی OLED با اندازه 1.3 اینچ و چهار کلید صنعتی است که مشاهده مقادیر اندازه‌گیری‌شده و بررسی تنظیمات را از طریق رابط محلی امکان‌پذیر می‌کند. همچنین قابلیت مشاهده مقادیر خام و اصلاح‌شده و اعمال تنظیمات کالیبراسیون نرم‌افزاری، مدیریت و بررسی داده‌های سنسورها را آسان‌تر می‌سازد.

مشخصات فنی سنسور آمونیاک RN3-RD

• برند : RAYA Tech
• مدل : RN3-RD
• نوع محصول : سنسور و ترانسمیتر هوشمند آمونیاک
• گاز قابل اندازه‌گیری  : آمونیاک (NH3)
• فناوری سنسور گاز : MEMS
• محدوده اندازه‌گیری آمونیاک : 0 تا 100 ppm
• دقت اندازه‌گیری آمونیاک : ±(3% مقدار قرائت‌شده + 3 ppm)
• رزولوشن اندازه‌گیری : 1 ppm
• پارامترهای محیطی : دما و رطوبت نسبی
• محدوده دمای عملکرد : 10- تا 50+ درجه سانتی‌گراد
• رطوبت کاری : 15 تا 85 درصد RH، غیرمتراکم
• پروتکل ارتباطی : Modbus RTU
• درگاه ارتباطی : RS-485
• نمایشگر : گرافیکی OLED، اندازه 1.3 اینچ
• رابط کاربری : 4 کلید صنعتی
• قابلیت کالیبراسیون : نرم‌افزاری، با امکان تنظیم مستقل پارامترها
• جنس بدنه : ABS
• درجه حفاظت : IP61
• روش نصب : روکار دیواری (Wall Mount)
• ولتاژ تغذیه : 12 تا 24 ولت DC
• ابعاد : 153 × 68 × 50 میلی‌متر

ویژگی‌های سنسور آمونیاک RAYA Tech RN3-RD

• اندازه‌گیری غلظت آمونیاک در محدوده 0 تا 100 ppm
• بهره‌گیری از فناوری سنسور MEMS
• اندازه‌گیری هم‌زمان آمونیاک، دما و رطوبت نسبی
• پشتیبانی از پروتکل صنعتی Modbus RTU
• ارتباط با سیستم‌های کنترل از طریق رابط RS-485
• مجهز به نمایشگر گرافیکی OLED یک‌ونیم اینچی نیست؛ 1.3 اینچی
• دارای چهار کلید صنعتی برای کاربری محلی
• امکان مشاهده مقادیر خام (Raw) و اصلاح‌شده (Calibrated)
• قابلیت تنظیم نرم‌افزاری آفست و ضرایب خطی برای پارامترهای اندازه‌گیری
• بدنه ABS با درجه حفاظت IP61
• تغذیه با ولتاژ 12 تا 24 ولت DC
• نصب روکار روی دیوار یا سطح مناسب

فناوری سنسور MEMS و اندازه‌گیری آمونیاک

در سنسور RN3-RD از فناوری MEMS برای اندازه‌گیری غلظت آمونیاک استفاده شده است. این فناوری بر پایه ساختارهای میکروالکترومکانیکی توسعه یافته و در تجهیزات اندازه‌گیری و پایش صنعتی کاربرد دارد.

محدوده اندازه‌گیری این مدل از 0 تا 100 ppm است و رزولوشن آن 1 ppm اعلام شده است. این مقادیر به‌ترتیب دامنه سنجش و کوچک‌ترین گام قابل نمایش یا تفکیک اندازه‌گیری را مشخص می‌کنند؛ رزولوشن به‌تنهایی نشان‌دهنده دقت دستگاه نیست.

دقت اعلام‌شده برای سنسور آمونیاک برابر است با:

±(3% مقدار قرائت‌شده + 3 ppm)

برای نمونه، در قرائت 50 ppm، مقدار خطای محاسباتی بر اساس این رابطه برابر با ±4.5 ppm خواهد بود. در کاربردهای حساس، انتخاب محل نصب، شرایط محیطی و برنامه کالیبراسیون نیز باید مورد توجه قرار گیرد.

پایش هم‌زمان دما و رطوبت نسبی

علاوه بر غلظت آمونیاک، مدل RN3-RD دما و رطوبت نسبی محیط را نیز اندازه‌گیری می‌کند. ثبت این پارامترها می‌تواند به تحلیل بهتر وضعیت محیط و بررسی تغییرات شرایط کاری کمک کند.

بازه دمای عملکرد اعلام‌شده برای دستگاه 10- تا 50+ درجه سانتی‌گراد است. رطوبت کاری نیز 15 تا 85 درصد RH در شرایط غیرمتراکم تعیین شده است.

توجه داشته باشید که بازه دمای عملکرد دستگاه لزوماً با بازه اندازه‌گیری دما یا دقت سنسور دما یکسان نیست. برای درج محدوده اندازه‌گیری و دقت دقیق دما و رطوبت، باید به دیتاشیت رسمی سازنده مراجعه شود.

ارتباط صنعتی و یکپارچه‌سازی با سیستم‌های کنترل

سنسور آمونیاک RN3-RD از پروتکل Modbus RTU روی رابط RS-485 پشتیبانی می‌کند. این پروتکل در اتوماسیون صنعتی برای انتقال اطلاعات میان تجهیزات اندازه‌گیری، کنترلرها و سامانه‌های مانیتورینگ استفاده می‌شود.

با توجه به سازگاری پروتکل و تنظیمات ارتباطی، امکان یکپارچه‌سازی دستگاه با سامانه‌هایی مانند موارد زیر وجود دارد:

• PLC: دریافت اطلاعات سنسور در برنامه کنترل صنعتی
• SCADA: نمایش، ثبت و پایش مقادیر در سیستم نظارت مرکزی
• DCS: استفاده از داده‌ها در سیستم کنترل توزیع‌شده، در صورت سازگاری
• HMI: نمایش اطلاعات سنسور در رابط اپراتوری

سامانه‌های مانیتورینگ و مدیریت تجهیزات

برای برقراری ارتباط، تنظیم مواردی مانند آدرس دستگاه، نرخ تبادل داده (Baud Rate)، Parity و سایر پارامترهای ارتباطی باید مطابق مستندات فنی محصول و تنظیمات کنترلر انجام شود. نقشه رجیسترهای Modbus و مقادیر پیش‌فرض ارتباطی در اطلاعات ارائه‌شده مشخص نشده‌اند.

نمایشگر OLED و رابط کاربری محلی

RN3-RD به نمایشگر گرافیکی OLED با اندازه 1.3 اینچ مجهز است. این نمایشگر امکان مشاهده محلی مقادیر اندازه‌گیری‌شده را فراهم می‌کند و برای بررسی وضعیت دستگاه در محل نصب کاربرد دارد.

چهار کلید صنعتی دستگاه برای پیمایش منوها، مشاهده اطلاعات و دسترسی به تنظیمات در نظر گرفته شده‌اند. اطلاعات قابل نمایش شامل غلظت آمونیاک، دما و رطوبت نسبی است؛ سایر صفحات و جزئیات رابط کاربری باید بر اساس راهنمای رسمی دستگاه بررسی شوند.

کالیبراسیون نرم‌افزاری و مقادیر Raw و Calibrated

یکی از قابلیت‌های RN3-RD امکان مشاهده دو وضعیت از داده‌های سنسورهاست:

• Raw: مقدار خام دریافت‌شده از سنسور پیش از اعمال اصلاحات نرم‌افزاری
• Calibrated: مقدار اصلاح‌شده پس از اعمال ضرایب یا تنظیمات کالیبراسیون

طبق مشخصات ارائه‌شده، می‌توان برای سنسور آمونیاک، دما و رطوبت، تنظیمات نرم‌افزاری آفست و ضرایب خطی را به‌صورت مستقل اعمال کرد. این قابلیت برای بررسی تغییرات قرائت، مقایسه داده‌ها و تنظیم خروجی اندازه‌گیری مفید است.

با این حال، تنظیم نرم‌افزاری جایگزین کالیبراسیون مرجع و آزمون عملکرد موردنیاز در کاربردهای حساس نیست. روش و دوره کالیبراسیون باید بر اساس دستورالعمل سازنده و الزامات محل استفاده تعیین شود.

کاربردهای سنسور آمونیاک RN3-RD

سنسور آمونیاک RAYA Tech در محیط‌هایی که پایش پیوسته گاز NH3 و شرایط محیطی اهمیت دارد، قابل استفاده است؛ از جمله:

1. صنایع برودتی و سردخانه‌ها: پایش غلظت آمونیاک در موتورخانه‌ها، مسیرهای لوله‌کشی و فضاهای نگهداری مواد غذایی
2. مرغداری‌ها و دامداری‌های صنعتی: پایش آمونیاک، دما و رطوبت سالن‌ها و انتقال داده به سامانه کنترل
3. صنایع کود و پتروشیمی: پایش محیط‌های فرایندی و فضاهای مرتبط با تولید یا نگهداری آمونیاک
4. تصفیه‌خانه‌های آب و فاضلاب: بررسی غلظت آمونیاک در فضاهای فرایندی و محل‌های مستعد انتشار
5. گلخانه‌ها و سالن‌های پرورش قارچ: ثبت شرایط محیطی و پایش آمونیاک در محدوده کاری دستگاه
6. سیستم‌های اتوماسیون صنعتی: انتقال داده‌های اندازه‌گیری‌شده به PLC، HMI و سامانه‌های مانیتورینگ سازگار

راهنمای نصب سنسور RN3-RD

برای نصب و راه‌اندازی صحیح دستگاه، به موارد زیر توجه کنید:

• انتخاب محل نصب: محل را متناسب با هدف پایش و مسیر احتمالی انتشار آمونیاک انتخاب کنید.
• نصب دیواری: دستگاه را روی سطح مناسب و مطابق دستورالعمل سازنده نصب کنید.
• تأمین تغذیه: منبع تغذیه DC در محدوده 12 تا 24 ولت فراهم کنید.
• اتصال ارتباطی: خطوط RS-485 را طبق نقشه سیم‌بندی و اصول نصب شبکه صنعتی متصل کنید.
• تنظیم پارامترها: آدرس، Baud Rate و Parity را مطابق تنظیمات کنترلر و راهنمای دستگاه تعیین کنید.
• بررسی مقادیر: پس از راه‌اندازی، مقادیر آمونیاک، دما و رطوبت را بررسی کنید.
• کالیبراسیون: در صورت نیاز، تنظیمات کالیبراسیون را طبق دستورالعمل رسمی و با مرجع مناسب انجام دهید.

درجه حفاظت IP61 چه معنایی دارد؟

بدنه RN3-RD دارای درجه حفاظت IP61 است. رقم اول، یعنی 6، نشان‌دهنده حفاظت کامل در برابر ورود گردوغبار است. رقم دوم، یعنی 1، نشان‌دهنده حفاظت در برابر چکه عمودی آب در شرایط آزمون استاندارد است.

بنابراین IP61 به معنی ضدآب بودن برای شست‌وشو یا غوطه‌وری نیست. هنگام انتخاب محل نصب، باید از قرار گرفتن دستگاه در معرض پاشش شدید آب، شست‌وشوی پرفشار یا غوطه‌وری جلوگیری شود، مگر آنکه سازنده شرایط دیگری را صراحتاً تأیید کرده باشد.

قیمت سنسور آمونیاک RAYA Tech RN3-RD

قیمت سنسور آمونیاک RN3-RD ممکن است با توجه به موجودی، شرایط بازار و زمان خرید تغییر کند. برای اطلاع از قیمت روز، موجودی و دریافت اطلاعات تکمیلی، از واحد فروش ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سنسور آمونیاک RN3-RD از ایستاتجهیز

برای خرید سنسور آمونیاک RAYA Tech مدل RN3-RD می‌توانید با واحد فروش ایستاتجهیز تماس بگیرید و پیش از سفارش، سازگاری دستگاه با سیستم کنترل و شرایط محل نصب را بررسی کنید.

نتیجه‌گیری

سنسور آمونیاک RAYA Tech RN3-RD یک ترانسمیتر هوشمند برای پایش غلظت گاز NH3 در محدوده 0 تا 100 ppm است. این دستگاه با فناوری MEMS، دقت اعلام‌شده ±(3% مقدار قرائت‌شده + 3 ppm)، رزولوشن 1 ppm و ارتباط Modbus RTU از طریق RS-485، امکان انتقال داده به سامانه‌های اتوماسیون و مانیتورینگ سازگار را فراهم می‌کند.

اندازه‌گیری هم‌زمان دما و رطوبت نسبی، نمایشگر OLED یک‌ونیم اینچی نیست؛ 1.3 اینچی، قابلیت مشاهده مقادیر خام و اصلاح‌شده، تغذیه 12 تا 24 ولت DC و نصب دیواری از ویژگی‌های دیگر این مدل هستند.
