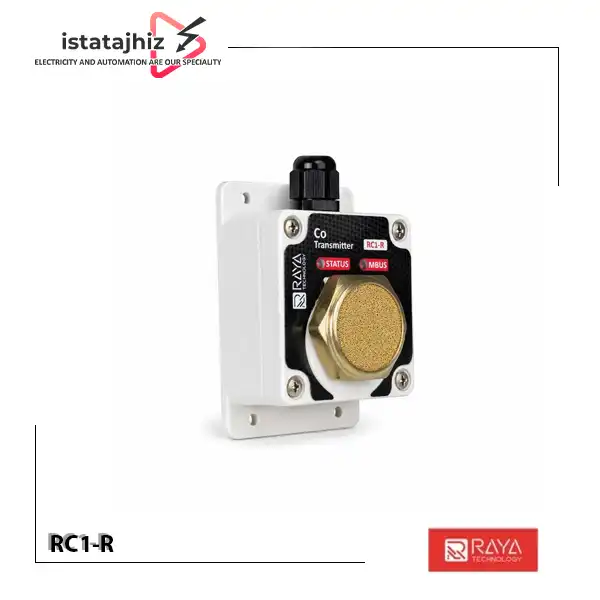

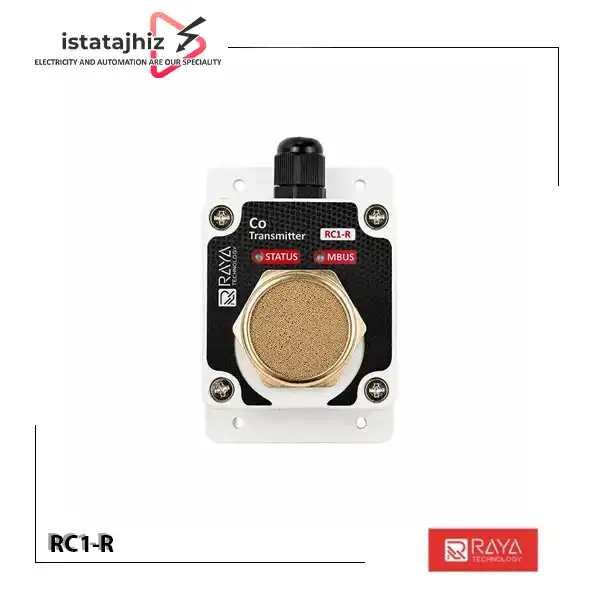

سنسور مونوکسید کربن مدباس RC1-R

سنسور مونوکسید کربن RC1-R محصول شرکت RAYA Tech یک تجهیز اندازه‌گیری و پایش غلظت گاز کربن مونوکسید (CO) است که برای استفاده در سیستم‌های مانیتورینگ محیطی، تهویه هوشمند و اتوماسیون صنعتی طراحی شده است. این سنسور با پشتیبانی از پروتکل Modbus RTU روی بستر ارتباطی RS-485، امکان انتقال داده به تجهیزات کنترلی و سامانه‌های نظارتی را فراهم می‌کند.

محدوده اندازه‌گیری این مدل از 0 تا 1000 ppm اعلام شده و حداکثر غلظت قابل تشخیص آن طبق اطلاعات ارائه‌شده 1500 ppm است. دقت اسمی سنسور 0.5 ppm و دقت واقعی اعلام‌شده آن 1 ppm است. همچنین زمان پاسخ‌دهی T90 کمتر از 50 ثانیه، از دیگر مشخصات این محصول است.

ارتباط صنعتی RS-485 امکان اتصال سنسور RC1-R به تجهیزات سازگار مانند PLC، HMI، BMS، SCADA و دیتالاگرها را فراهم می‌کند. این قابلیت در پروژه‌هایی که به پایش چند نقطه، انتقال داده به اتاق کنترل یا کنترل خودکار تهویه نیاز دارند، کاربرد دارد.

سنسور RC1-R با توجه به قابلیت ارتباط دیجیتال، برای استفاده در پارکینگ‌ها، موتورخانه‌ها، تونل‌ها، کارخانه‌ها، کارگاه‌ها و ساختمان‌های دارای سیستم تهویه قابل بررسی است. انتخاب نهایی آن باید براساس مشخصات فنی، شرایط نصب و الزامات ایمنی محل انجام شود.

مشخصات فنی سنسور مونوکسید کربن RC1-R

برند :RAYA Tech

مدل : RC1-R

نوع محصول : سنسور مونوکسید کربن

گاز قابل اندازه‌گیری : کربن مونوکسید (CO)

محدوده اندازه‌گیری : 0 تا 1000 ppm

حداکثر غلظت قابل تشخیص : تا 1500 ppm

دقت اسمی : 0.5 ppm

دقت واقعی اعلام‌شده : 1 ppm

زمان پاسخ‌دهی : کمتر از 50 ثانیه (T90)

محدوده دمای کاری : 20- تا 60+ درجه سانتی‌گراد

پروتکل ارتباطی : Modbus RTU

رابط ارتباطی : RS-485

نوع کاربرد : پایش غلظت گاز CO

تولیدکننده : RAYA Tech

ویژگی‌های سنسور مونوکسید کربن RC1-R

1. پایش غلظت گاز مونوکسید کربن در محدوده اعلام‌شده 0 تا 1000 ppm
2. پشتیبانی از ارتباط صنعتی Modbus RTU
3. انتقال داده از طریق رابط RS-485
4. قابلیت اتصال به PLC، HMI، BMS و SCADA سازگار
5. زمان پاسخ‌دهی اعلام‌شده کمتر از 50 ثانیه
6. قابلیت استفاده در شبکه‌های چندسنسوره
7. مناسب برای سیستم‌های پایش محیطی و کنترل تهویه
8. محدوده دمای کاری 20- تا 60+ درجه سانتی‌گراد
9. تولید شرکت RAYA Tech

سنسور مونوکسید کربن RC1-R چگونه کار می‌کند؟

سنسور مونوکسید کربن RC1-R برای اندازه‌گیری غلظت گاز CO در محیط استفاده می‌شود. مقدار اندازه‌گیری‌شده از طریق رابط RS-485 و پروتکل Modbus RTU به کنترلر یا سامانه مانیتورینگ منتقل می‌شود.

در یک سیستم کنترل هوشمند، کنترلر می‌تواند مقدار دریافتی را با حدود تعیین‌شده در برنامه مقایسه کند و براساس منطق کنترلی پروژه، اقداماتی مانند روشن‌کردن فن تهویه یا ارسال هشدار را اجرا کند.

برای نمونه، در یک پارکینگ می‌توان اطلاعات چند سنسور را به کنترلر مرکزی فرستاد تا وضعیت نقاط مختلف بررسی شود و تهویه متناسب با شرایط اندازه‌گیری‌شده کنترل شود.

پروتکل Modbus RTU و ارتباط RS-485

یکی از ویژگی‌های مهم سنسور RC1-R، پشتیبانی از پروتکل Modbus RTU بر بستر RS-485 است. این ساختار ارتباطی در سامانه‌های صنعتی برای تبادل اطلاعات میان سنسورها، کنترلرها و تجهیزات مانیتورینگ کاربرد دارد.

Modbus RTU

Modbus RTU یک پروتکل ارتباطی صنعتی است که امکان تبادل داده میان تجهیزات سازگار را فراهم می‌کند. در سنسور RC1-R، اطلاعات غلظت گاز از طریق این پروتکل در اختیار سیستم کنترلی قرار می‌گیرد.

برای برقراری ارتباط، باید پارامترهای موردنیاز مانند آدرس دستگاه، نرخ انتقال داده و قالب ارتباطی مطابق مستندات سازنده تنظیم شوند. آدرس رجیسترهای اندازه‌گیری نیز باید از نقشه ارتباطی رسمی محصول استخراج شود.

RS-485

RS-485 یک رابط ارتباطی پرکاربرد در شبکه‌های صنعتی است که برای انتقال داده در محیط‌های دارای نویز الکتریکی و اتصال چند دستگاه در یک شبکه مناسب است؛ البته کیفیت ارتباط به کابل‌کشی، توپولوژی شبکه، فاصله، ترمینیشن و شرایط نصب نیز وابسته است.

با استفاده از این رابط می‌توان چند سنسور سازگار را در یک شبکه قرار داد و اطلاعات آن‌ها را در کنترلر یا سامانه مانیتورینگ مرکزی جمع‌آوری کرد.

مزایای ارتباط Modbus RTU / RS-485

• امکان ارتباط با کنترلرهای صنعتی سازگار
• قابلیت شبکه‌سازی چند سنسور
• مناسب برای پروژه‌های مانیتورینگ متمرکز
• امکان انتقال اطلاعات به سیستم‌های ثبت داده
• کاهش نیاز به مسیر ارتباطی جداگانه برای هر سنسور در شبکه‌های طراحی‌شده به‌صورت مشترک
• مناسب برای یکپارچه‌سازی با سامانه‌های اتوماسیون

دقت اندازه‌گیری و زمان پاسخ‌دهی سنسور RC1-R

طبق مشخصات ارائه‌شده، دقت اسمی این سنسور 0.5 ppm و دقت واقعی اعلام‌شده 1 ppm است. محدوده اندازه‌گیری آن نیز 0 تا 1000 ppm اعلام شده است؛ درحالی‌که حداکثر غلظت قابل تشخیص تا 1500 ppm ذکر شده است.

این مقادیر باید با توجه به تعریف فنی سازنده تفسیر شوند. به‌ویژه «دقت اندازه‌گیری»، «تفکیک‌پذیری» و «حداکثر غلظت قابل تشخیص» مفاهیم متفاوتی هستند و نباید به‌جای یکدیگر استفاده شوند.

زمان پاسخ‌دهی T90 کمتر از 50 ثانیه به مدت‌زمان رسیدن پاسخ سنسور به 90 درصد تغییر نهایی در شرایط آزمون مربوط می‌شود. این پارامتر در ارزیابی عملکرد سنسور برای پایش تغییرات غلظت گاز اهمیت دارد.

برای کاربردهای حساس، شرایط آزمون، روش کالیبراسیون، عمر حسگر و مشخصات عملکردی باید از مستندات سازنده بررسی شوند.

کاربردهای سنسور مونوکسید کربن RAYA Tech RC1-R

سنسور RC1-R با توجه به قابلیت اندازه‌گیری CO و ارتباط صنعتی، در پروژه‌های مختلف پایش محیطی قابل استفاده است.

1. پارکینگ‌های سرپوشیده و طبقاتی

پایش غلظت مونوکسید کربن ناشی از احتراق موتور خودروها و ارسال داده به سیستم کنترل تهویه برای مدیریت فن‌ها براساس منطق کنترلی طراحی‌شده.

2. موتورخانه‌ها و اتاق‌های تأسیسات

اندازه‌گیری غلظت CO در فضاهایی که تجهیزات احتراقی وجود دارند و انتقال اطلاعات به سیستم مانیتورینگ مرکزی.

3. تونل‌ها و فضاهای زیرزمینی

استفاده در شبکه‌های پایش گاز برای جمع‌آوری اطلاعات از نقاط مختلف و انتقال آن به اتاق کنترل.

4. کارخانه‌ها و محیط‌های صنعتی

اتصال به PLC یا SCADA سازگار برای پایش غلظت گاز، ثبت داده‌ها و اجرای سناریوهای هشدار و کنترل تهویه.

5. ساختمان‌های اداری و تجاری

یکپارچه‌سازی با سیستم مدیریت ساختمان (BMS) برای نظارت بر کیفیت هوای محیط و کنترل تجهیزات تهویه در صورت پشتیبانی سیستم.

6. کارگاه‌ها و سالن‌های تولید

پایش غلظت CO در فضاهایی که فرآیند احتراق، وسایل گرمایشی یا تجهیزات مولد این گاز وجود دارند.

7. آزمایشگاه‌ها و مراکز تحقیقاتی

جمع‌آوری و ثبت داده‌های غلظت گاز برای پروژه‌های آزمایشی و پایش محیطی، با رعایت الزامات ایمنی و کالیبراسیون موردنیاز.

نکته ایمنی: مونوکسید کربن گازی سمی و بی‌بو است. برای کاربردهای حفاظت از جان افراد، باید از تجهیزاتی استفاده شود که برای کاربری موردنظر تأیید شده‌اند و الزامات قانونی و استانداردهای مربوط را برآورده می‌کنند. سنسور RC1-R نباید بدون تأییدیه‌های لازم جایگزین سامانه هشداردهنده ایمنی معتبر شود.

استفاده از RC1-R در سیستم تهویه هوشمند

یکی از کاربردهای سنسور RC1-R، ارسال داده‌های غلظت CO به سیستم کنترل تهویه است. در این ساختار، کنترلر مقدار اندازه‌گیری‌شده را دریافت می‌کند و براساس برنامه تنظیم‌شده، فرمان لازم را صادر می‌کند.

نمونه‌هایی از سناریوهای قابل پیاده‌سازی عبارت‌اند از:

• فعال‌کردن فن تهویه پس از عبور غلظت از آستانه تعیین‌شده
• افزایش مرحله‌ای ظرفیت تهویه متناسب با سطح اندازه‌گیری‌شده
• ارسال هشدار به اپراتور یا اتاق کنترل
• ثبت روند تغییرات غلظت گاز در دیتالاگر
• پایش هم‌زمان چند نقطه در پارکینگ یا فضای صنعتی
• نمایش وضعیت سنسورها در سیستم BMS یا SCADA

آستانه‌های هشدار و منطق عملکرد فن‌ها باید براساس استانداردها، الزامات طراحی و شرایط واقعی پروژه تعیین شوند؛ این مقادیر را نباید صرفاً از روی محدوده اندازه‌گیری سنسور انتخاب کرد.

نکات نصب و راه‌اندازی سنسور RC1-R

برای نصب و راه‌اندازی سنسور مونوکسید کربن، رعایت دستورالعمل سازنده و الزامات ایمنی ضروری است.

1. انتخاب محل نصب: محل سنسور را براساس طراحی سیستم، جریان هوا و الزامات مربوط به پایش CO تعیین کنید.
2. بررسی تغذیه: ولتاژ و نوع تغذیه را از دیتاشیت رسمی استخراج کنید.
3. سیم‌بندی RS-485: خطوط ارتباطی را مطابق قطب‌بندی و نقشه سیم‌بندی سازنده به کنترلر متصل کنید.
4. تنظیم پارامترهای ارتباطی: آدرس دستگاه و نرخ انتقال داده را با تنظیمات شبکه هماهنگ کنید.
5. پیکربندی کنترلر: نقشه رجیسترها و نحوه تبدیل داده دریافتی به مقدار غلظت را طبق مستندات محصول تنظیم کنید.
6. آزمایش ارتباط: صحت تبادل داده و نمایش مقدار اندازه‌گیری‌شده را بررسی کنید.
7. بررسی عملکرد و کالیبراسیون: راه‌اندازی اولیه و کالیبراسیون را طبق دستورالعمل سازنده انجام دهید.
8. آزمایش سناریوهای هشدار: منطق تهویه و هشدار را در سطح سیستم کنترل و براساس روش آزمون مورد تأیید بررسی کنید.

قیمت سنسور مونوکسید کربن RC1-R

قیمت سنسور RAYA Tech RC1-R ممکن است با توجه به موجودی و شرایط بازار تغییر کند. برای اطلاع از قیمت روز، دریافت دیتاشیت فنی و بررسی سازگاری سنسور با سیستم کنترلی پروژه، از واحد فروش ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سنسور RC1-R از ایستاتجهیز

برای خرید سنسور مونوکسید کربن مدباس RC1-R محصول RAYA Tech می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و اطلاعات مربوط به موجودی، مشخصات فنی و سازگاری ارتباطی محصول را دریافت کنید.

تفاوت سنسور مونوکسید کربن مدباس با سنسورهای دارای خروجی آنالوگ

سنسور RC1-R از ارتباط دیجیتال Modbus RTU روی RS-485 استفاده می‌کند. در مقابل، سنسورهای دارای خروجی آنالوگ معمولاً مقدار اندازه‌گیری‌شده را با سیگنال‌هایی مانند 4–20 mA یا 0–10 V منتقل می‌کنند؛ البته نوع خروجی هر مدل باید جداگانه بررسی شود.

در انتخاب میان این دو ساختار، باید نوع ورودی‌های PLC یا کنترلر، فاصله ارتباطی، تعداد سنسورها و نیازهای نرم‌افزاری پروژه در نظر گرفته شود. Modbus RTU زمانی گزینه مناسبی است که کنترلر و زیرساخت ارتباطی از این پروتکل پشتیبانی کنند.

نتیجه‌گیری

سنسور مونوکسید کربن RAYA Tech RC1-R یک تجهیز پایش غلظت گاز CO با ارتباط صنعتی RS-485 و Modbus RTU است. محدوده اندازه‌گیری اعلام‌شده 0 تا 1000 ppm، حداکثر غلظت قابل تشخیص 1500 ppm و زمان پاسخ‌دهی کمتر از 50 ثانیه (T90) از مشخصات اصلی آن هستند.

قابلیت اتصال به PLC، BMS، HMI، SCADA و دیتالاگرهای سازگار، این مدل را برای پروژه‌های مانیتورینگ محیطی و کنترل تهویه قابل بررسی می‌کند. پیش از انتخاب نهایی، ولتاژ تغذیه، درجه حفاظت، نقشه رجیسترها و الزامات ایمنی کاربرد باید با مستندات رسمی RAYA Tech تطبیق داده شوند.
