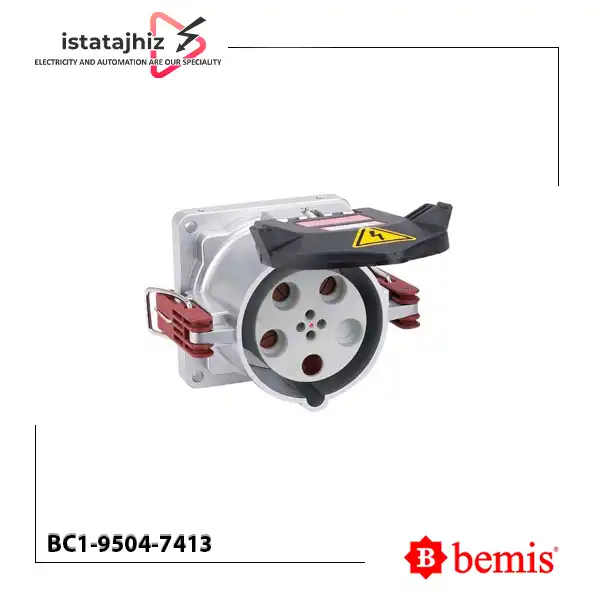

سوکت تابلویی توکار 400 آمپر Bemis BC1-9504-7413

سوکت تابلویی توکار Bemis BC1-9504-7413 یک اتصال برق صنعتی با جریان نامی 400 آمپر است که برای نصب روی پنل یا تابلو و اتصال تجهیزات برق صنعتی طراحی شده است. این محصول از نوع Low Voltage Flush Mounted Socket بوده و برای سیستم‌های سه‌فاز با ولتاژ نامی 380 تا 415 ولت و فرکانس 50/60 هرتز معرفی شده است.

این مدل طبق اطلاعات ارائه‌شده، دارای آرایش کنتاکت 3P+T به‌همراه 2 پین پایلوت (Pilot Pins) است. پین‌های پایلوت ممکن است در مدارهای کنترلی یا نظارتی به کار بروند؛ عملکرد دقیق آن‌ها باید بر اساس نقشه فنی سازنده مشخص شود.

سوکت تابلویی BC1-9504-7413 دارای درجه حفاظت IP67 است که در شرایط استاندارد تعریف‌شده، حفاظت کامل در برابر نفوذ گردوغبار و مقاومت در برابر غوطه‌وری موقت در آب را نشان می‌دهد. بدنه محصول از PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس برنج (Brass) هستند. اتصال سیم‌ها نیز از طریق ترمینال‌های پیچی انجام می‌شود.

این محصول ساخت کشور ترکیه و متعلق به برند Bemis است و می‌تواند برای کاربردهای برق صنعتی با جریان بالا مورد بررسی قرار گیرد.

مشخصات فنی سوکت Bemis BC1-9504-7413

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-9504-7413
• نوع محصول : Low Voltage Flush Mounted Socket
• نوع نصب : تابلویی توکار
• جریان نامی : 400 آمپر
• آرایش کنتاکت  : 3P+T
• تعداد پین پایلوت : 2 عدد
• ولتاژ نامی : 380 تا 415 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 6h
• درجه حفاظت : IP67
• نوع حفاظت : Water Proof
• نوع ترمینال : ترمینال پیچی
• جنس بدنه : PA6 / ABS
• جنس کنتاکت : Brass / برنج

ویژگی‌های سوکت تابلویی توکار 400 آمپر بمیس

1. جریان نامی 400 آمپر
2. مناسب برای سیستم‌های برق سه‌فاز
3. ولتاژ نامی 380 تا 415 ولت
4. طراحی توکار برای نصب روی تابلو یا پنل
5. مجهز به 2 پین پایلوت طبق اطلاعات محصول
6. درجه حفاظت IP67
7. دارای ترمینال‌های پیچی
8. بدنه ساخته‌شده از PA6 / ABS
9. کنتاکت‌های برنجی
10. تولید برند Bemis در ترکیه

درجه حفاظت IP67 در سوکت BC1-9504-7413

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: حفاظت کامل در برابر نفوذ گردوغبار.
• رقم 7: مقاومت در برابر نفوذ آب در شرایط غوطه‌وری موقت تعریف‌شده برای این درجه حفاظت.

IP67 به معنای مناسب‌بودن محصول برای غوطه‌وری دائمی در آب نیست. حفظ این سطح حفاظت به نصب صحیح، سلامت آب‌بندی و مونتاژ مطابق دستورالعمل سازنده بستگی دارد.

کاربردهای سوکت تابلویی Bemis BC1-9504-7413

سوکت تابلویی توکار 400 آمپر بمیس می‌تواند برای سیستم‌های اتصال برق صنعتی با جریان بالا بررسی شود، از جمله:

• تابلوهای برق صنعتی
• ماشین‌آلات و تجهیزات سه‌فاز پرمصرف
• خطوط تولید و تجهیزات کارخانه‌ای
• سیستم‌های توزیع برق صنعتی
• تجهیزات صنعتی دارای مدار کنترلی پایلوت
• محل‌هایی که به اتصال تابلویی و حفاظت مناسب در برابر گردوغبار و رطوبت نیاز دارند

انتخاب این محصول باید بر اساس جریان واقعی بار، ولتاژ، شرایط محیطی، آرایش کنتاکت‌ها و سازگاری آن با پلاگ متناظر انجام شود.

راهنمای نصب سوکت تابلویی توکار

1. نصب سوکت 400 آمپر باید توسط متخصص برق صنعتی و مطابق دستورالعمل سازنده انجام شود.
2. پیش از نصب، مدار را از منبع برق جدا کنید و از بی‌برق‌بودن آن مطمئن شوید.

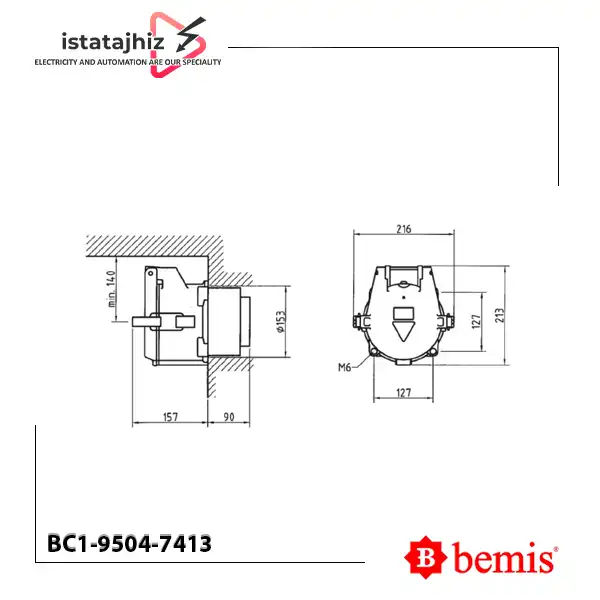

3. ابعاد برش پنل و روش نصب را از نقشه فنی رسمی محصول بررسی کنید.
4. جریان نامی، ولتاژ، موقعیت ساعت 6h و سازگاری سوکت با پلاگ مقابل را کنترل کنید.
5. کنتاکت‌های اصلی، اتصال زمین و پین‌های پایلوت را مطابق نقشه سازنده شناسایی کنید.
6. سیم‌ها را به ترمینال‌های مربوطه متصل کرده و اتصالات پیچی را طبق دستورالعمل محکم کنید.
7. وضعیت آب‌بندی و نصب صحیح سوکت روی پنل را بررسی کنید.
8. پیش از برق‌دارکردن، سیم‌بندی، اتصال زمین و استحکام مکانیکی مجموعه را کنترل کنید.

قیمت سوکت تابلویی توکار 400 آمپر Bemis BC1-9504-7413

قیمت سوکت تابلویی Bemis BC1-9504-7413 ممکن است با توجه به موجودی و شرایط بازار تغییر کند. برای دریافت قیمت روز، اطلاع از موجودی و بررسی مشخصات فنی، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سوکت Bemis BC1-9504-7413 از ایستاتجهیز

برای خرید سوکت نری و مادگی صنعتی ، می‌توانید از ایستاتجهیز استعلام قیمت و موجودی بگیرید. پیش از سفارش، تطبیق کد محصول و آرایش کنتاکت‌ها با پلاگ مورد استفاده را بررسی کنید.

تفاوت سوکت تابلویی توکار با مدل‌های دیگر

سوکت تابلویی توکار برای نصب روی پنل یا بدنه تابلو طراحی می‌شود؛ در مقابل، مدل‌های روکار روی سطح نصب قرار می‌گیرند. انتخاب بین این دو نوع به فضای نصب، ساختار تابلو، دسترسی مورد نیاز و روش اتصال تجهیزات بستگی دارد.

همچنین وجود پین‌های پایلوت در این مدل، تفاوت مهمی در ساختار اتصال ایجاد می‌کند. هنگام انتخاب پلاگ متناظر یا جایگزین، باید تعداد و آرایش پین‌ها و سازگاری مدار کنترلی بررسی شود.

نتیجه‌گیری

سوکت تابلویی توکار Bemis BC1-9504-7413 با جریان نامی 400 آمپر، ولتاژ 380 تا 415 ولت و درجه حفاظت IP67 برای بررسی در کاربردهای برق صنعتی با جریان بالا مناسب است. بدنه PA6 / ABS، کنتاکت‌های برنجی، ترمینال‌های پیچی و طراحی توکار از مشخصات اعلام‌شده این محصول هستند.

برای انتخاب و خرید مطمئن، کد محصول، ابعاد نصب و آرایش دقیق کنتاکت‌های اصلی و پایلوت را با کاتالوگ رسمی Bemis تطبیق دهید.
