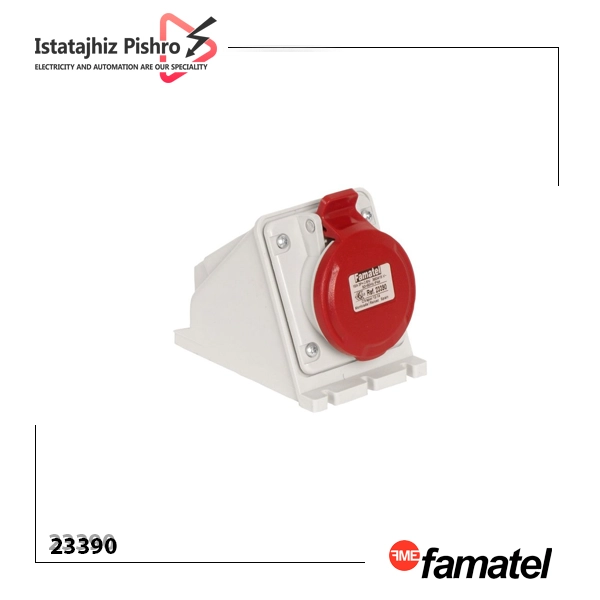

سوکت مادگی دیواری ۴ پین ۱۶ آمپر فاماتل

سوکت دیواری روکار فاماتل مدل 23390، یک راهکار استاندارد و قابل اعتماد برای اتصالات برق سه فاز در محیط‌های صنعتی، کارگاهی و ساختمانی است. این مادگی صنعتی دیواری  با ظرفیت جریان 16 آمپر و ولتاژ کاری 380-415 ولت، برای تغذیه طیف گسترده‌ای از تجهیزات و ماشین‌آلات سه فاز طراحی شده است. بدنه مستحکم از جنس پلی‌آمید، درجه حفاظت IP44 و ساختار مطابق با استاندارد جهانی IEC 60309، این سوکت را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل کرده که در آن‌ها دوام، ایمنی و عملکرد پایدار حرف اول را می‌زند.

سوکت مادگی دیواری ۴ پین ۱۶ آمپر فاماتل (Famatel) یکی از اتصالات استاندارد و پرکاربرد در شبکه‌های برق سه‌فاز صنعتی است که بر اساس استاندارد بین‌المللی IEC 60309 طراحی و ساخته شده است. این سوکت دیواری به‌صورت روکار (Surface Mount) نصب می‌شود و برای تغذیه انواع ماشین‌آلات سه‌فاز سبک تا نیمه‌سنگین، موتورهای الکتریکی، دستگاه‌های جوشکاری، الکتروپمپ‌ها و تابلوهای توزیع موقت و دائم برق کارگاهی کاربرد دارد.

کمپانی اسپانیایی فاماتل (Famatel) در ساخت بدنه این محصول از متریال مهندسی پلی‌آمید ۶ (Polyamide 6 / PA6) استفاده کرده است. این ساختار پلی‌مری مقاومت استثنایی در برابر ضربات فیزیکی (IK08)، تنش‌های مکانیکی، پاشش مواد شیمیایی و حرارت‌های شدید ناشی از عبور جریان (تا آزمون Glow Wire با دمای ۸۵۰/۹۶۰ درجه سانتی‌گراد) ایجاد می‌کند. طراحی ارگونومیک زاویه‌دار نشیمنگاه سوکت، کشش مستقیم کابل به سمت پایین را خنثی کرده و مانع از آسیب به ترمینال‌ها در هنگام کشیده شدن تصادفی کابل اتصال می‌شود.

مشخصات فنی مادگی 23390

• کد کالا (Part Number): 23390
• برند / کشور سازنده: فاماتل / اسپانیا (Famatel / Spain)
• نوع محصول: سوکت مادگی دیواری روکار (Surface Mounting Socket Outlet)
• جریان نامی: 16 آمپر
• تعداد پین: 4 پین
• پیکربندی پین‌ها: 3P+E (سه فاز + ارت)
• ولتاژ کاری نامی: 380-415 ولت AC
• فرکانس: 50/60 هرتز
• درجه حفاظت (IP Rating): IP44 (محافظت در برابر پاشش آب از تمام جهات و نفوذ اجسام جامد با قطر بیش از 1 میلی‌متر)
• مقاومت در برابر ضربه: IK08 (مقاومت مکانیکی بالا در برابر ضربات)
• موقعیت پین ارت (Clock Position): 6h
• جنس بدنه: پلی‌آمید 6 (PA6) – دارای خاصیت خودخاموش‌شوندگی و مقاومت بالا در برابر حرارت و مواد شیمیایی
• جنس کنتاکت‌ها: آلیاژ برنج با روکش نیکل (Nickel-plated Brass) جهت تضمین بهترین رسانایی و مقاومت در برابر اکسیداسیون
• نوع ترمینال: پیچی (Screw terminals)
• سطح مقطع کابل قابل اتصال: 1.5 الی 4 میلی‌متر مربع
• استانداردهای مرجع: IEC 60309-1/2, EN 60309-1/2

خرید و قیمت سوکت دیواری سه فاز

شرکت ایستا تجهیز به عنوان واردکننده مستقیم و تأمین‌کننده اصلی محصولات فاماتل در ایران، اصالت و کیفیت سوکت مدل 23390 را تضمین می‌کند. ما با حذف واسطه‌ها، این محصول را با رقابتی‌ترین قیمت و موجودی پایدار به شما عرضه می‌کنیم. تیم فنی ما آماده ارائه مشاوره تخصصی رایگان برای انتخاب دقیق محصول متناسب با نیاز پروژه شماست.

برای استعلام قیمت به‌روز، دریافت اطلاعات بیشتر و ثبت سفارش، از طریق شماره‌های تماس یا واتساپ با کارشناسان فروش ما در ارتباط باشید.

کاربردهای مادگی دیواری صنعتی

• تغذیه الکتروموتورهای سه فاز کوچک و متوسط
• اتصال تجهیزات پرتابل صنعتی مانند کمپرسورهای هوا، دستگاه‌های جوشکاری کوچک و میکسرهای کارگاهی
• استفاده در خطوط مونتاژ و تولید برای ابزارهای برقی سه فاز
• تأمین برق ماشین‌آلات کشاورزی مانند پمپ‌ها و فن‌ها
• تابلوهای توزیع برق موقت در پروژه‌های ساختمانی و نمایشگاهی
• آشپزخانه‌های صنعتی و تجهیزات برودتی سه فاز

مزایا

1. ایمنی تضمین‌شده: طراحی مطابق با استانداردهای سخت‌گیرانه IEC و درجه حفاظت IP44، ایمنی کاربر و تجهیزات را در شرایط مختلف محیطی فراهم می‌کند.
2. دوام و طول عمر بالا: استفاده از پلی‌آمید PA6 در بدنه و کنتاکت‌های برنجی با روکش نیکل، مقاومت محصول را در برابر ضربه، خوردگی و فرسودگی به حداکثر می‌رساند.
3. نصب سریع و آسان: طراحی روکار (Surface Mount) و ترمینال‌های پیچی استاندارد، فرآیند نصب و سیم‌کشی را برای تکنسین‌ها سریع و بدون دردسر می‌کند.
4. عملکرد الکتریکی پایدار: کنتاکت‌های باکیفیت، اتصالی محکم و با حداقل مقاومت الکتریکی ایجاد کرده و از ایجاد حرارت اضافی در بار کامل جلوگیری می‌کنند.

راهنمای نصب و سیم‌بندی (نکات مخصوص تکنسین‌ها)

1. کدبندی فاز و ارت: پین ارت در موقعیت ساعت ۶ دارای قطر بیشتری نسبت به پین‌های فاز (L1,L2,L3L_1, L_2, L_3L1​,L2​,L3​) است که از اتصال معکوس و بروز فالت فاز-زمین جلوگیری می‌کند.
2. ورودی کابل و گلند: محصول مجهز به ورودی‌های از پیش‌آماده (Knockout) برای نصب گلندهای کابل متریک (معمولاً M20/M25) و گلندهای PG است تا درجه حفاظت IP بدنه حفظ شود.
3. گشتاور سفت‌کردن پیچ‌ها: از وارد کردن گشتاور نامتعارف به پیچ‌های برنجی خودداری کرده و از سرسیم (وایرشو) استاندارد برای سیم‌های افشان استفاده نمایید تا از شکستگی رشته‌های هادی و افزایش مقاومت تماسی جلوگیری شود.

چرا این مدل از نظر خرید ارزش دارد؟

وقتی یک سوکت صنعتی می‌خرید، فقط قیمت مهم نیست. سه عامل مهم‌ترند:

ایمنی: اتصال باید پایدار باشد و در استفاده مداوم داغ نکند یا شل نشود.

دوام: قطعه باید در محیط صنعتی عمر مفید قابل قبول داشته باشد.

استاندارد بودن: پین‌بندی و فرم اتصال باید با دوشاخه‌های صنعتی سازگار باشد.

فاماتل در بازار اتصالات صنعتی به‌عنوان برندی شناخته می‌شود که معمولا روی این سه مورد خوب عمل می‌کند. بنابراین اگر شما به‌دنبال یک محصول صرفا ارزان نیستید و می‌خواهید خرابی، دوباره‌کاری و هزینه سرویس آینده را کم کنید، این مدل منطقی‌تر از گزینه‌های متفرقه است.

نکات مهم قبل از خرید

• اگر دستگاه شما نول نیاز دارد، این مدل مناسب نیست و باید مدل 5 پین انتخاب شود.
• اگر مصرف دستگاه بالاتر از 16 آمپر است، باید سراغ مدل با جریان یا در معرضید.
• اگر محیط نصب شما بسیار مرطوب یا در معرض شست‌وشو است، باید درجه حفاظت واقعی همین مدل را قبل از انتخاب نهایی بررسی کنید.
• برای نصب درست، سیم‌کشی باید با سطح مقطع مناسب و ترمینال‌گیری صحیح انجام شود.
• در کاربردهای صنعتی، انتخاب سوکت باید با نوع دوشاخه طرف مقابل هم‌خوانی کامل داشته باشد.
