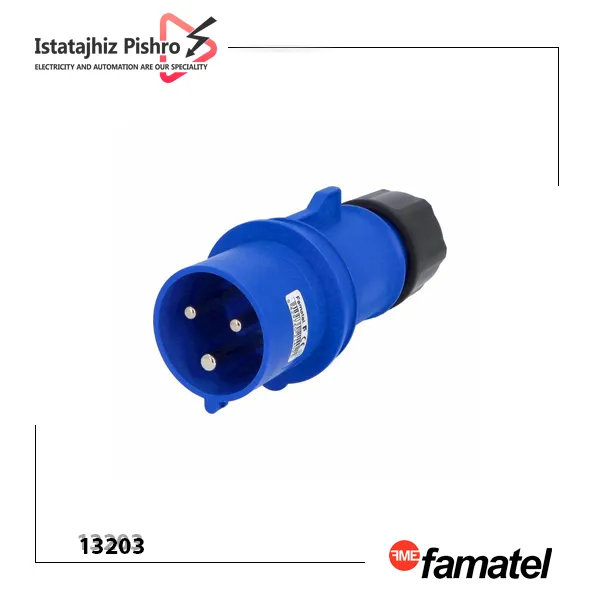

نری 3 پین فاماتل مدل 13203

مدل 13203 Famatel یک دوشاخه نر صنعتی 3 پین با جریان نامی 32 آمپر و ولتاژ عملیاتی 380–415 ولت AC است که مطابق استاندارد IEC 60309-2 تولید شده. بدنه این پلاگ از پلی‌آمید (PA6) یا ABS مقاوم ساخته شده و دارای مقاومت بالا در برابر ضربه، UV و شرایط آب و هوایی شدید است. با درجه آب‌بندی IP67، این محصول قابلیت کارکرد در محیط‌های مرطوب، گرد و غبار و حتی غوطه‌وری موقت در آب را دارد.

این مدل دارای 3 کنتاکت شامل 2P+E بوده و از یک هادی فاز، یک هادی نول و یک هادی ارت حفاظتی تشکیل می‌شود. موقعیت ساعت این مدل 6H و درجه حفاظت آن IP44 است.

مدل 13203 برای کاربردهایی مناسب است که تجهیز موردنظر به برق تک‌فاز 220/240 ولت با ارت حفاظتی نیاز دارد، اما جریان مصرفی آن در رده 32 آمپر قرار می‌گیرد. بنابراین نباید این محصول را با نری‌های سه‌فاز 32 آمپر مانند مدل‌های 13302 یا 14302 اشتباه گرفت؛ آن مدل‌ها آرایش 3P+E دارند و برای مدارهای سه‌فاز طراحی شده‌اند.

ویژگی‌های کلیدی

• پیکربندی پین‌ها: 2P+E (سه فاز + ارت)
• ظرفیت جریان: 32A
• ولتاژ کاری: 380–415V AC
• موقعیت کلید: 6h (مطابق کد رنگ و استاندارد IEC)
• درجه حفاظت: IP67 – ضد آب و گرد و غبار
• جنس کنتاکت‌ها: برنج با روکش نیکل ضد خوردگی
• سیستم قفل‌ شونده ایمن برای جلوگیری از قطع ناخواسته جریان

مزایا نسبت به مدل‌های مشابه

پلاگ صنعتی مدل 13203 با توجه به تحمل جریان بالاتر نسبت به نسخه‌های 16 آمپر، انتخاب ایده‌آلی برای تجهیزاتی است که مصرف توان بیشتری دارند اما به ولتاژ سه‌فاز بدون نول نیاز دارند. جنس مستحکم بدنه و پوشش کنتاکت‌ها باعث افزایش طول عمر و کاهش تعمیرات دوره‌ای می‌شود.

کاربردهای پلاگ صنعتی 32 آمپر

• کارخانه‌ها و خطوط تولید
• ماشین‌آلات جوشکاری سنگین
• کمپ‌های صنعتی و کارگاه‌های عمرانی
• صنایع دریایی و بنادر

کاربرد نری صنعتی 32 آمپر فاماتل 13203

این محصول برای تجهیزاتی کاربرد دارد که به یک اتصال تک‌فاز صنعتی با جریان بالاتر از پریزهای معمولی نیاز دارند.

از جمله کاربردهای قابل بررسی:

ماشین‌آلات تک‌فاز

برخی ماشین‌آلات کارگاهی و صنعتی با برق 220/240 ولت کار می‌کنند اما جریان مصرفی آنها به 32 آمپر می‌رسد.

تجهیزات کارگاهی

برای تجهیزات قابل جابه‌جایی که نیازمند اتصال صنعتی تک‌فاز هستند، استفاده از نری IEC 60309 می‌تواند اتصال مطمئن‌تری نسبت به دوشاخه‌های خانگی متداول فراهم کند.

تجهیزات حرارتی

برخی تجهیزات گرمایشی و المنتی تک‌فاز ممکن است جریان بالایی داشته باشند و به کانکتور صنعتی 32 آمپر نیاز پیدا کنند.

دستگاه‌های صنعتی قابل حمل

ساختار سیار این محصول اجازه می‌دهد روی کابل دستگاه نصب شود و تجهیز در صورت نیاز از پریز صنعتی جدا شود.

کابل‌های رابط صنعتی

13203 می‌تواند در ساخت کابل‌های رابط و تغذیه صنعتی تک‌فاز مورد استفاده قرار گیرد؛ البته سطح مقطع کابل و حفاظت مدار باید متناسب با جریان و شرایط نصب انتخاب شود.

نکات نصب و نگهداری

• استفاده از کابل با سطح مقطع متناسب (معمولاً 6 میلی‌متر مربع برای 32A)
• بررسی سلامت اورینگ‌ها و قطعات آب‌بندی قبل از هر بار استفاده
• جلوگیری از کشش یا فشار بیش از حد به کابل هنگام جابجایی

نکات مهم سیم‌بندی برای تکنسین

در زمان نصب Famatel 13203 روی کابل، موارد زیر اهمیت دارد:

1. مدار را کاملاً بی‌برق کنید

سیم‌بندی کانکتور باید در حالت قطع کامل منبع تغذیه انجام شود.

2. سه هادی را صحیح متصل کنید

ساختار کلی:

L → فاز

N → نول

PE → ارت

3. ارت را حذف نکنید

پین ارت برای حفاظت الکتریکی تجهیز است.

4. اتصال ترمینال‌ها را بررسی کنید

شل بودن ترمینال می‌تواند مقاومت تماس را افزایش دهد و باعث گرم‌شدن اتصال شود.

5. کابل مناسب انتخاب کنید

سطح مقطع هادی باید بر اساس جریان واقعی، طول کابل، شرایط نصب، افت ولتاژ و الزامات حفاظتی تعیین شود؛ صرفاً انتخاب دوشاخه 32 آمپر به معنی استفاده خودکار از هر کابل 32 آمپری نیست.

6. مهار کابل را کنترل کنید

کشش مکانیکی کابل نباید مستقیماً به ترمینال‌های داخلی منتقل شود.

راهنمای انتخاب برای خریدار

اگر تجهیز شما این مشخصات را دارد:

نوع تغذیه: تک‌فاز

ولتاژ: 220–240V

جریان: حداکثر 32A

آرایش: L + N + PE

تعداد کنتاکت: 3

موقعیت ساعت: 6H

درجه حفاظت موردنیاز: IP44

آنگاه Famatel 13203 در رده مناسب قرار می‌گیرد.

اما اگر دستگاه شما سه‌فاز است، این مدل را انتخاب نکنید؛ باید سراغ کانکتورهای 3P+E یا 3P+N+E بروید.
