مادگی روکار دیواری زاویه‌دار بمیس BC1-8505-7535

مادگی صنعتی Bemis BC1-8505-7535 یک تجهیز اتصال برق از سری CEE Norm است که برای اتصال کابل‌ها و تجهیزات سه‌فاز با جریان نامی 160 آمپر طراحی شده است. این محصول از نوع 90° Angled Surface Socket بوده و برای نصب روکار روی دیوار یا سطح تجهیزات صنعتی استفاده می‌شود.

این مدل دارای 5 پین با آرایش 3P+E+N است؛ یعنی سه فاز، یک اتصال ارت و یک اتصال نول در ساختار آن وجود دارد. ولتاژ نامی اعلام‌شده برای این محصول 380 تا 450 ولت و فرکانس کاری آن 50/60 هرتز است.

طراحی زاویه‌دار 90 درجه، امکان استفاده از این مادگی را در شرایطی فراهم می‌کند که جهت اتصال و فضای نصب اهمیت دارد. همچنین درجه حفاظت IP67، مقاومت در برابر نفوذ گردوغبار و غوطه‌وری موقت در آب تحت شرایط تعیین‌شده را فراهم می‌کند.

بدنه این محصول از پلی‌آمید 6 (Polyamide 6) ساخته شده و کنتاکت‌های نقره‌اندود از ویژگی‌های سری CEE Norm بمیس هستند. این محصول ساخت کشور ترکیه و تولید برند Bemis است.

مشخصات فنی مادگی Bemis BC1-8505-7535

برند : Bemis

کشور سازنده : ترکیه

کد محصول : BC1-8505-7535

سری محصول : CEE Norm

نوع محصول : 90° Angled Surface Socket

نوع نصب :روکار دیواری

طراحی : زاویه‌دار 90 درجه

جریان نامی : 160 آمپر

آرایش قطب‌ها : 3P+E+N

تعداد پین : 5 پین

نوع برق : سه‌فاز

ولتاژ نامی : 380 تا 450 ولت

فرکانس : 50/60 هرتز

موقعیت ساعت: 7h

درجه حفاظت : IP67

جنس بدنه : پلی‌آمید 6 (PA6)

جنس کنتاکت : نقره‌اندود، مطابق مشخصات سری

ویژگی‌های مادگی روکار 160 آمپر بمیس

1. جریان نامی 160 آمپر
2. دارای 5 پین با آرایش 3P+E+N
3. مناسب برای اتصال تجهیزات سه‌فاز دارای نول و ارت
4. طراحی 90 درجه زاویه‌دار
5. مناسب برای نصب روکار دیواری
6. درجه حفاظت IP67
7. بدنه ساخته‌شده از پلی‌آمید 6
8. کنتاکت‌های نقره‌اندود در سری CEE Norm

تولید کشور ترکیه توسط برند Bemis

درجه حفاظت IP67 در مادگی بمیس BC1-8505-7535

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب طبق شرایط تعریف‌شده برای این درجه حفاظت است.

بنابراین مادگی BC1-8505-7535 برای کاربردهای صنعتی که به حفاظت در برابر گردوغبار و آب نیاز دارند، مناسب است. با این حال، حفظ این سطح حفاظت به نصب صحیح، مونتاژ کامل و رعایت دستورالعمل سازنده وابسته است.

نکته: IP67 به معنای مقاومت نامحدود در برابر آب نیست. عمق و مدت مجاز غوطه‌وری باید مطابق مستندات فنی سازنده بررسی شود.

کاربردهای مادگی Bemis BC1-8505-7535

این مادگی صنعتی در کاربردهای مختلف برق سه‌فاز قابل استفاده است، از جمله:

• تابلوها و سیستم‌های توزیع برق صنعتی
• ماشین‌آلات و تجهیزات سه‌فاز پرجریان
• خطوط تولید و تجهیزات کارخانه‌ای
• پنل‌ها و بدنه تجهیزات صنعتی
• کارگاه‌ها و محیط‌های صنعتی
• سیستم‌های برق‌رسانی تجهیزات دارای نول و ارت
• محل‌هایی که به اتصال روکار با ساختار زاویه‌دار نیاز دارند
• محیط‌هایی که حفاظت در برابر گردوغبار و آب اهمیت دارد

راهنمای نصب مادگی BC1-8505-7535

1. برای نصب صحیح این محصول، مدار باید کاملاً از منبع برق جدا شود و عملیات سیم‌کشی توسط فرد متخصص انجام گیرد.
2. محل مناسب نصب روکار را روی دیوار یا سطح تجهیزات مشخص کنید.
3. فضای نصب و مسیر ورود کابل را با ساختار زاویه‌دار 90 درجه محصول تطبیق دهید.
4. سیم‌های سه فاز، نول و ارت را مطابق آرایش 3P+E+N شناسایی کنید.
5. اتصالات را طبق نقشه و دستورالعمل سازنده برقرار کنید.
6. از اتصال صحیح ارت و نول و استحکام نصب اطمینان حاصل کنید.
7. اجزای آب‌بندی را مطابق دستورالعمل سازنده مونتاژ کنید.
8. پیش از برق‌دار کردن مدار، صحت سیم‌بندی و سازگاری تجهیزات متصل را بررسی کنید.

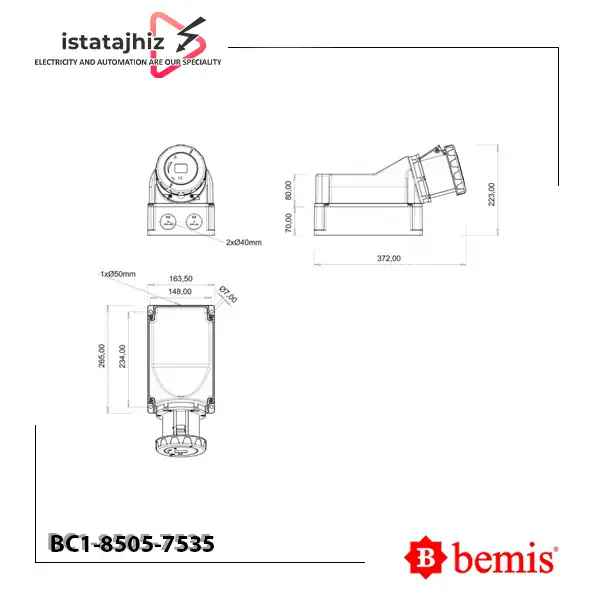

نکته: سطح مقطع مجاز کابل، گشتاور اتصالات و ابعاد دقیق نصب در اطلاعات بررسی‌شده مشخص نشده است؛ برای تعیین این مقادیر باید به مستندات فنی سازنده مراجعه شود.

قیمت مادگی Bemis BC1-8505-7535

قیمت مادگی Bemis BC1-8505-7535 با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای اطلاع از قیمت سوکت نری و مادگی صنعتی ، از واحد فروش ایستاتجهیز استعلام بگیرید.

خرید مادگی Bemis BC1-8505-7535 از ایستاتجهیز

برای خرید مادگی روکار دیواری زاویه‌دار 90 درجه 160 آمپر سه‌فاز پنج پین بمیس BC1-8505-7535 می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و درباره قیمت روز، موجودی و مشخصات فنی محصول اطلاعات دریافت کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

اهمیت موقعیت ساعت 7h در مادگی بمیس

موقعیت ساعت در اتصالات صنعتی CEE Norm یکی از مشخصات مهم برای سازگاری مکانیکی اتصال است. مدل BC1-8505-7535 دارای موقعیت ساعت 7h است؛ بنابراین هنگام انتخاب تجهیز متقابل باید موقعیت ساعت، تعداد پین‌ها، آرایش قطب‌ها، جریان و ولتاژ با یکدیگر مطابقت داشته باشند.

تفاوت مادگی روکار زاویه‌دار با مدل تابلویی توکار

مادگی BC1-8505-7535 از نوع 90° Angled Surface Socket است و برای نصب روکار طراحی شده است. در مقابل، مدل‌های تابلویی توکار در محل آماده‌شده روی پنل یا بدنه تابلو نصب می‌شوند.

انتخاب بین این دو نوع باید بر اساس محل نصب، فضای موجود، مسیر کابل و ساختار تجهیزات انجام شود.

تفاوت آرایش 3P+E و 3P+E+N

آرایش 3P+E+N در این مدل شامل سه فاز، یک ارت و یک نول است و به همین دلیل مادگی دارای پنج پین است.

در مقابل، آرایش 3P+E شامل سه فاز و یک ارت بوده و معمولاً در اتصالات چهارپین استفاده می‌شود. انتخاب بین این دو ساختار باید بر اساس نیاز مدار به نول و مشخصات تجهیز متقابل انجام شود.

نتیجه‌گیری

مادگی روکار Bemis BC1-8505-7535 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، پنج پین و با آرایش 3P+E+N است که برای ولتاژ اعلام‌شده 380 تا 450 ولت طراحی شده و از درجه حفاظت IP67 برخوردار است.

طراحی زاویه‌دار 90 درجه، موقعیت ساعت 7h، بدنه پلی‌آمید 6 و کنتاکت‌های نقره‌اندود در سری CEE Norm از مشخصات اصلی این محصول هستند.
