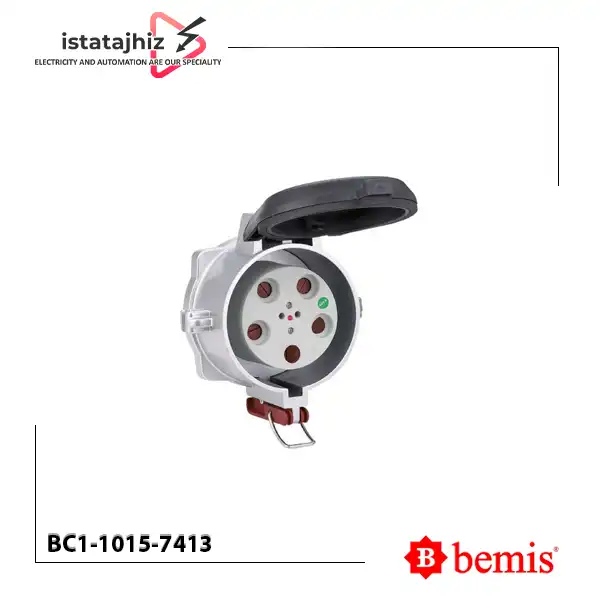

سوکت تابلویی توکار بمیس BC1-1015-7413

سوکت تابلویی توکار Bemis BC1-1015-7413 یک تجهیز اتصال برق صنعتی با جریان نامی 250 آمپر است که برای اتصال تجهیزات و مصرف‌کننده‌های برق سه‌فاز در کاربردهای صنعتی مورد استفاده قرار می‌گیرد. این محصول از نوع Low Voltage Flush Mounted Socket بوده و برای سیستم‌های سه‌فاز با ولتاژ نامی 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است.

این سوکت طبق اطلاعات ارائه‌شده دارای آرایش 3P+E+T به‌همراه 2 پین پایلوت (Pilot Pins) است. پین‌های پایلوت بخشی از ساختار اتصال محصول هستند و هنگام انتخاب پلاگ متناظر باید تعداد پین‌ها و سازگاری اتصالات با یکدیگر بررسی شود.

سوکت BC1-1015-7413 از درجه حفاظت IP67 برخوردار است و در شرایط استاندارد این درجه حفاظت، در برابر نفوذ گردوغبار و آب مقاومت دارد. طراحی Flush Mounted امکان نصب توکار این محصول را روی تابلو یا پنل تجهیزات صنعتی فراهم می‌کند.

بدنه این محصول از PA6 / ABS ساخته شده و کنتاکت‌های آن از جنس برنج (Brass) هستند. همچنین اتصال سیم‌ها از طریق ترمینال‌های پیچی انجام می‌شود.

این محصول ساخت کشور ترکیه و تولید برند Bemis است و برای کاربردهای اتصال برق صنعتی با جریان بالا قابل بررسی است.

مشخصات فنی سوکت Bemis BC1-1015-7413

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-1015-7413
• نوع محصول : Low Voltage Flush Mounted Socket
• نوع نصب : تابلویی توکار
• جریان نامی :250 آمپر
• آرایش پین‌ها: 3P+E+T + 2 Pilot Pins
• تعداد پین پایلوت : 2 عدد
• نوع برق : سه‌فاز
• ولتاژ نامی : 380 تا 415 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 6h
• درجه حفاظت : IP67
• نوع ترمینال : ترمینال پیچی
• جنس بدنه : PA6 / ABS
• جنس کنتاکت : Brass / برنج

نکته فنی: آرایش پین‌ها در اطلاعات ارسالی به‌صورت 3P+E+T + 2 Pilot Pins درج شده است. برای تعیین تعداد دقیق پین‌های اصلی و عملکرد اتصال T، بهتر است این نام‌گذاری با کاتالوگ رسمی Bemis تطبیق داده شود.

ویژگی‌های سوکت تابلویی توکار 250 آمپر بمیس

• جریان نامی 250 آمپر
• مناسب برای سیستم برق سه‌فاز با ولتاژ 380 تا 415 ولت
• طراحی توکار برای نصب روی تابلو و پنل
• مجهز به 2 پین پایلوت طبق مشخصات ارائه‌شده
• درجه حفاظت IP67
• دارای ترمینال‌های پیچی
• بدنه ساخته‌شده از PA6 / ABS
• کنتاکت‌های ساخته‌شده از برنج
• مناسب برای کاربردهای اتصال برق صنعتی
• ساخت ترکیه توسط برند Bemis

IP67 در سوکت Bemis BC1-1015-7413 چه معنایی دارد؟

درجه حفاظت IP67 سطح حفاظت محصول را در برابر نفوذ گردوغبار و آب مشخص می‌کند.

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، طبق شرایط آزمون تعریف‌شده برای این درجه حفاظت است.

این ویژگی، سوکت را برای بسیاری از محیط‌های صنعتی دارای گردوغبار یا رطوبت مناسب می‌کند. بااین‌حال، حفظ درجه حفاظت IP67 به نصب صحیح، آب‌بندی مناسب و رعایت دستورالعمل سازنده وابسته است. این درجه حفاظت به معنای مناسب‌بودن محصول برای غوطه‌وری دائمی در آب نیست.

کاربردهای سوکت Bemis BC1-1015-7413

سوکت تابلویی BC1-1015-7413 برای کاربردهای اتصال برق صنعتی با جریان بالا قابل بررسی است، از جمله:

• تابلوهای برق صنعتی
• ماشین‌آلات و تجهیزات سه‌فاز
• خطوط تولید کارخانه‌ها
• پنل‌های برق و تجهیزات صنعتی
• سیستم‌های توزیع برق
• تجهیزات صنعتی با جریان نامی بالا
• کاربردهایی که به اتصال دارای پین پایلوت نیاز دارند
• محیط‌های صنعتی دارای گردوغبار یا رطوبت

انتخاب نهایی این سوکت باید با توجه به جریان، ولتاژ، آرایش پین‌ها، موقعیت ساعت و سازگاری آن با پلاگ متناظر انجام شود.

راهنمای نصب سوکت BC1-1015-7413

برای نصب صحیح این سوکت، رعایت اصول ایمنی برق و استفاده از نیروی متخصص ضروری است.

1. مدار را کاملاً از منبع برق جدا کنید و از بی‌برق‌بودن آن اطمینان حاصل کنید.
2. محل نصب توکار روی تابلو یا پنل را مطابق ابعاد و دستورالعمل سازنده آماده کنید.
3. آرایش پین‌های اصلی و پین‌های پایلوت را با نقشه فنی محصول تطبیق دهید.
4. سیم‌ها را به ترمینال‌های مربوطه متصل کنید.
5. اتصالات پیچی را مطابق دستورالعمل سازنده محکم کنید.
6. سوکت را در محل نصب تثبیت کرده و از صحت آب‌بندی و مونتاژ اطمینان حاصل کنید.
7. پیش از برق‌دارکردن مدار، سیم‌بندی، اتصال زمین و سازگاری تجهیز مقابل را بررسی کنید.

نکته: سطح مقطع کابل قابل اتصال، گشتاور ترمینال، ابعاد برش پنل و نحوه سیم‌بندی پین‌های پایلوت در اطلاعات ارائه‌شده مشخص نشده‌اند؛ این موارد باید از کاتالوگ رسمی سازنده استخراج شوند.

قیمت سوکت Bemis BC1-1015-7413

قیمت Bemis BC1-1015-7413 ممکن است با توجه به شرایط بازار و موجودی تغییر کند. برای اطلاع از قیمت روز، بررسی موجودی و دریافت اطلاعات فنی تکمیلی، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سوکت Bemis BC1-1015-7413 از ایستاتجهیز

برای خرید سوکت نری و مادگی صنعتی می‌توانید از فروشگاه ایستاتجهیز اقدام کنید.

ایستاتجهیز در زمینه تأمین تجهیزات برق صنعتی فعالیت دارد و امکان استعلام قیمت، موجودی و دریافت اطلاعات فنی محصولات را فراهم می‌کند.

پین پایلوت در سوکت BC1-1015-7413

سوکت BC1-1015-7413 طبق اطلاعات ارائه‌شده دارای دو پین پایلوت است. این پین‌ها هنگام انتخاب پلاگ متناظر و بررسی مدار کنترلی باید در نظر گرفته شوند.

عملکرد الکتریکی، ترتیب اتصال و نحوه سیم‌بندی پین‌های پایلوت در اطلاعات فعلی مشخص نشده است؛ بنابراین برای تعیین کاربرد دقیق آن‌ها باید به نقشه فنی یا دستورالعمل سازنده مراجعه شود.

تفاوت سوکت تابلویی توکار با سوکت روکار

سوکت BC1-1015-7413 از نوع Flush Mounted Socket است و برای نصب داخل محل آماده‌شده روی تابلو یا پنل طراحی شده است.

در مقابل، سوکت‌های Surface Mounted روی سطح دیوار یا بدنه تجهیزات نصب می‌شوند. انتخاب بین این دو نوع باید بر اساس فضای نصب، ساختار تابلو و نحوه اجرای اتصال انجام شود.

تفاوت اتصال چهار پین با پنج پین و پین‌های پایلوت

در تجهیزات اتصال صنعتی، تعداد پین‌های اصلی و پین‌های پایلوت باید جداگانه بررسی شوند. پین‌های پایلوت لزوماً جزو تعداد پین‌های اصلی توان محسوب نمی‌شوند.

در اطلاعات این مدل، آرایش 3P+E+T به‌همراه دو پین پایلوت درج شده است. برای اطمینان از تعداد واقعی پین‌های اصلی و سازگاری آن‌ها با پلاگ متناظر، بررسی نقشه یا کاتالوگ رسمی Bemis ضروری است.

نتیجه‌گیری

سوکت تابلویی توکار Bemis BC1-1015-7413 یک تجهیز اتصال برق صنعتی با جریان نامی 250 آمپر، ولتاژ 380 تا 415 ولت و درجه حفاظت IP67 است. این محصول برای نصب روی تابلو یا پنل طراحی شده و دارای ترمینال‌های پیچی، بدنه PA6 / ABS و کنتاکت‌های برنجی است.

طبق اطلاعات ارائه‌شده، این مدل به دو پین پایلوت مجهز است. پیش از خرید، تطبیق آرایش دقیق پین‌ها و عملکرد پین‌های پایلوت با کاتالوگ رسمی Bemis توصیه می‌شود.
