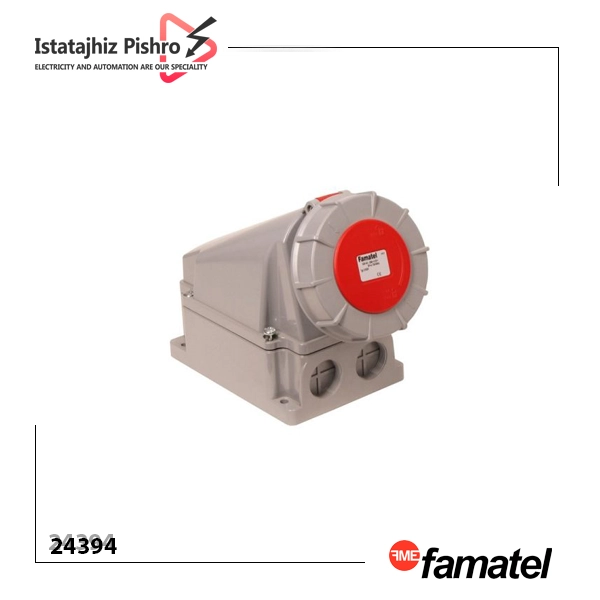

فاماتل 24394 مادگی دیواری 63 آمپر

مدل Famatel 24394 طبق کاتالوگ رسمی فاماتل، یک سوکت مادگی دیواری (Wall Mounted Socket / Industrial Socket Outlet) است که مخصوص سیستم‌های سه‌فاز با جریان نامی 63 آمپر و دارای درجه حفاظت IP67 ساخته شده. این پریز صنعتی سه فاز ذیواری برای نصب ثابت روی دیوار یا بدنه سازه‌ها مناسب است و در مکان‌هایی که نیاز به اتصال پرقدرت و ضدآب دارند استفاده می‌شود.

این مدل در سری SpeedPRO IP67 فاماتل قرار دارد و برای شبکه‌های 380 تا 415 ولت AC، سه فاز به همراه ارت (3P+E) طراحی شده است. بنابراین برخلاف سوکت‌های 32 آمپر یا مدل‌های تک‌فاز، برای کاربردهایی در نظر گرفته شده که به ظرفیت جریان بالاتر و اتصال سه‌فاز صنعتی نیاز دارند. کاتالوگ فاماتل مدل 24394 را به‌صورت 63A / 3P+E / 400V / 6H / IP67 معرفی می‌کند.

یکی از نکات مهم در انتخاب این مدل، 3P+E بودن آن است. این عبارت به معنی سه کنتاکت فاز به همراه یک کنتاکت ارت حفاظتی است و نول مجزا ندارد. بنابراین اگر تجهیز موردنظر به سه فاز، نول و ارت نیاز داشته باشد، باید مدل 5 پل (3P+N+E) مانند Famatel 24395 بررسی شود، نه 24394.

مشخصات فنی Famatel 24394

• نوع اتصال: مادگی دیواری (Wall Mounted Industrial Socket)
• کد محصول: 24394
• پیکربندی پین‌ها: 3P+E (سه فاز + ارت) – موقعیت کلید ساعت 6H
• جریان نامی: 63 آمپر
• ولتاژ کاری: 380–415 ولت AC – فرکانس 50/60 هرتز
• درجه حفاظت: IP67 (مقاوم کامل در برابر نفوذ آب و گرد و غبار)
• جنس بدنه: پلی‌آمید PA6 یا ABS مقاوم در برابر ضربه، UV و مواد شیمیایی
• جنس کنتاکت‌ها: برنج با آبکاری نیکل یا قلع برای مقاومت در برابر خوردگی
• رنگ بدنه: قرمز (مطابق IEC برای ولتاژ 415 ولت) + پوشش محافظت‌کننده درب
• استانداردها: IEC 60309 | گواهی VDE | CE
• روش نصب: ثابت دیواری با پیچ و بست صنعتی

ساختار و طراحی سوکت Famatel 24394

مدل 24394 از خانواده SpeedPRO IP67 Wall-Mounted Sockets است. طراحی آن برای نصب ثابت روی سطح انجام شده و به همین دلیل برای ایجاد یک نقطه اتصال صنعتی روی تابلو، دیوار یا تجهیزات مناسب است.

بدنه از PA6/ABS ساخته شده و کنتاکت‌ها از برنج هستند. اتصال سیم‌ها نیز از طریق ترمینال‌های پیچی آلن انجام می‌شود. این ساختار برای جریان 63 آمپر، امکان ایجاد اتصال مکانیکی محکم و قابل سرویس را فراهم می‌کند.

از دیگر ویژگی‌های طراحی این خانواده می‌توان به امکان ورود کابل از قسمت‌های مختلف و قابلیت چرخش 180 درجه مجموعه سوکت روی پایه اشاره کرد. این ویژگی می‌تواند در هنگام طراحی تابلو یا تعیین مسیر کابل، انعطاف بیشتری در نصب ایجاد کند.

ویژگی‌ها و مزایا

• مناسب برای تجهیزات صنعتی پرمصرف در محیط‌های مرطوب یا گرد و غبار
• طراحی ضدآب و مقاوم به فشار آب مستقیم و غوطه‌وری موقت
• درب محافظ با فنر برگشت‌پذیر برای جلوگیری از ورود گرد و غبار و رطوبت وقتی استفاده نمی‌شود
• مقاومت بالا در برابر ضربه و شوک مکانیکی
• نصب ساده با نقاط اتصال استاندارد و حفاظت کامل ارت

کاربردهای سوکت مادگی دیواری فاماتل 24394

به کاربردهای این سوکت توجه کنید:

اتصال ماشین‌آلات صنعتی

این مدل می‌تواند به‌عنوان نقطه اتصال برق سه‌فاز برای ماشین‌آلات صنعتی مورد استفاده قرار گیرد؛ خصوصاً تجهیزاتی که نیاز به اتصال و جداسازی استاندارد دارند.

تابلوهای برق صنعتی

در تابلوهای توزیع و تابلوهای برق صنعتی می‌توان از سوکت‌های دیواری 63 آمپر برای ایجاد خروجی برق صنعتی استفاده کرد.

تجهیزات کارگاهی

در کارگاه‌های صنعتی که ماشین‌آلات و تجهیزات پرقدرت به مدار سه‌فاز متصل می‌شوند، یک سوکت 63 آمپر صنعتی می‌تواند نقطه اتصال مناسبی ایجاد کند.

سایت‌های اجرایی و پروژه‌های عمرانی

در پروژه‌هایی که تجهیزات سه‌فاز به‌صورت موقت یا نیمه‌دائم مورد استفاده قرار می‌گیرند، استفاده از کانکتورهای صنعتی استاندارد می‌تواند فرآیند اتصال و جداسازی تجهیزات را ساده‌تر کند.

محیط‌های صنعتی مرطوب و آلوده

درجه حفاظت IP67 باعث می‌شود 24394 برای بسیاری از محیط‌های صنعتی که در معرض رطوبت، گردوغبار یا پاشش آب قرار دارند، گزینه مناسبی باشد؛ البته شرایط واقعی پروژه باید بررسی شود.

نکات مهم هنگام خرید Famatel 24394

قبل از سفارش این محصول، این موارد را حتماً کنترل کنید:

جریان نامی: مدار و تجهیز باید برای 63 آمپر مناسب باشد.

ولتاژ: شبکه باید در محدوده 380 تا 415 ولت قرار داشته باشد.

تعداد پل: مدل 24394 چهار پل است.

آرایش مدار: 3P+E، بدون کنتاکت نول.

موقعیت ساعت: 6H.

درجه حفاظت: IP67.

سطح مقطع هادی: برای هادی انعطاف‌پذیر، محدوده 6 تا 16 mm² طبق مشخصات فنی محصول است.

قطعه مقابل: دوشاخه یا کانکتور مقابل باید از نظر جریان، ولتاژ، تعداد پل و موقعیت ساعت سازگار باشد.
