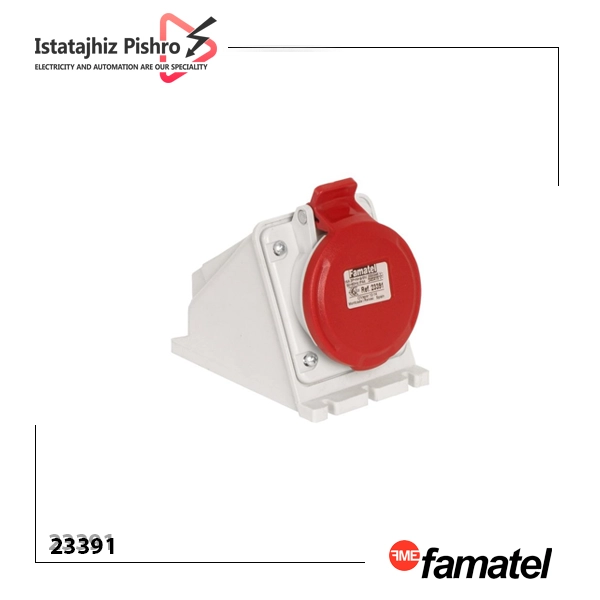

سوکت مادگی دیواری ۵ پین فاماتل 23391

سوکت مادگی دیواری FAMATEL 23391 یکی از کانکتورهای صنعتی سری SpeedPRO است که برای ایجاد یک نقطه اتصال استاندارد برای تجهیزات سه‌فاز 400 ولت طراحی شده است. این مدل دارای 5 کنتاکت با آرایش 3P+N+PE بوده و از سه فاز، نول و ارت حفاظتی تشکیل می‌شود.

بر اساس دیتاشیت رسمی FAMATEL، رفرنس 23391 دارای جریان نامی 16 آمپر، ولتاژ 200/346 تا 240/415 ولت، فرکانس 50/60 هرتز و موقعیت ارت 6H است. دیتاشیت همچنین آن را یک Wall-mounted socket با اتصال پیچی معرفی می‌کند.

بنابراین این مدل با وجود 5 پین بودن، صرفاً یک «سوکت سه‌فاز» ساده نیست؛ وجود پین نول باعث می‌شود برای تجهیزاتی مناسب باشد که علاوه بر سه فاز، به نول برای مدارهای تک‌فاز داخلی یا کنترل نیز احتیاج دارند.

کاربردهای سوکت ۵ پین ۱۶ آمپر FAMATEL 23391

این سوکت برای ایجاد یک اتصال صنعتی استاندارد در محیط‌هایی استفاده می‌شود که مصرف‌کننده به سه فاز، نول و ارت نیاز دارد.

کاربردهای متداول:

• ماشین‌آلات صنعتی
• تجهیزات سه‌فاز دارای مدار کنترل
• تابلوهای توزیع برق
• خطوط تولید
• تجهیزات کارگاهی
• ماشین‌آلات مونتاژ
• دستگاه‌های صنعتی سبک
• برخی تجهیزات CNC
• پمپ‌های دارای مدار کنترل تک‌فاز
• تجهیزات دارای موتور سه‌فاز و مدار فرمان 230 ولت
• کمپرسورها و تجهیزات کارگاهی
• ماشین‌آلات ساختمانی
• تجهیزات قابل جداسازی و جابه‌جایی

انتخاب این مدل به‌خصوص زمانی منطقی است که دستگاه علاوه بر تغذیه سه‌فاز، برای بخشی از سیستم خود به فاز-نول نیز احتیاج داشته باشد.

راهنمای انتخاب کابل و حفاظت

16 آمپر بودن سوکت به این معنی نیست که برای هر شرایطی باید یک کابل با سطح مقطع ثابت انتخاب شود.

سطح مقطع کابل باید بر اساس مواردی مانند:

• جریان مصرف‌کننده
• طول مسیر
• افت ولتاژ
• روش نصب
• دمای محیط
• تعداد کابل‌های مجاور
• نوع عایق
• شرایط بهره‌برداری
• تجهیزات حفاظتی

محاسبه شود.

همچنین حفاظت مدار باید با جریان مجاز کابل و مشخصات بار هماهنگ باشد.

سوکت 16 آمپر جایگزین کلید حفاظتی نیست.

مدار باید به‌صورت جداگانه توسط تجهیزات حفاظتی مناسب در برابر اضافه‌بار و اتصال کوتاه حفاظت شود.

نکات مهم نصب برای تکنسین برق

به نکات زیر توجه کنید:

1. نول و ارت را جابه‌جا نکنید

در مدل 23391:

N = Neutral

و:

PE = Protective Earth

این دو مسیر وظایف متفاوتی دارند.

2. ترتیب فازها را بررسی کنید

در ماشین‌آلات دارای موتور سه‌فاز، جابه‌جایی دو فاز باعث تغییر جهت چرخش موتور می‌شود.

پس بعد از نصب، Phase Sequence و جهت چرخش موتور باید بررسی شود.

3. پلاگ مقابل را دقیق انتخاب کنید

پلاگ مقابل باید از نظر:

16A / 400-415V / 5P / 6H

با سوکت سازگار باشد.

4. کابل را تحت کشش قرار ندهید

کابل باید به‌گونه‌ای مهار شود که کشش مکانیکی مستقیماً به ترمینال‌های سوکت منتقل نشود.

5. وضعیت آب‌بندی را بررسی کنید

اگر محصول در محیط مرطوب نصب می‌شود، نحوه ورود کابل، گلند و وضعیت آب‌بندی باید با درجه حفاظت موردنظر هماهنگ باشد.

چه زمانی FAMATEL 23391 را انتخاب کنیم؟

اگر مشخصات دستگاه شما این باشد:

سه فاز + نول + ارت
400/415V
حداکثر 16A
فرکانس 50/60Hz

مدل FAMATEL 23391 انتخاب مناسبی برای ایجاد اتصال صنعتی استاندارد است.

به‌خصوص برای ماشین‌آلاتی که یک موتور یا بار سه‌فاز دارند و در کنار آن، مدارهای کنترلی یا تجهیزات جانبی با 230V فاز-نول نیز در دستگاه وجود دارد.

اما اگر دستگاه شما فقط سه فاز و ارت دارد، بدون نیاز به نول، انتخاب یک مدل 4 پین 3P+PE می‌تواند منطقی‌تر باشد. کارشناسان فنی ما مشاوره تخصصی و رایگان برای خرید سوکت نری و مادگی صنعتی و نصب محصول ارائه می‌دهند.
