شاسی فشاری اشنایدر XB4BP21

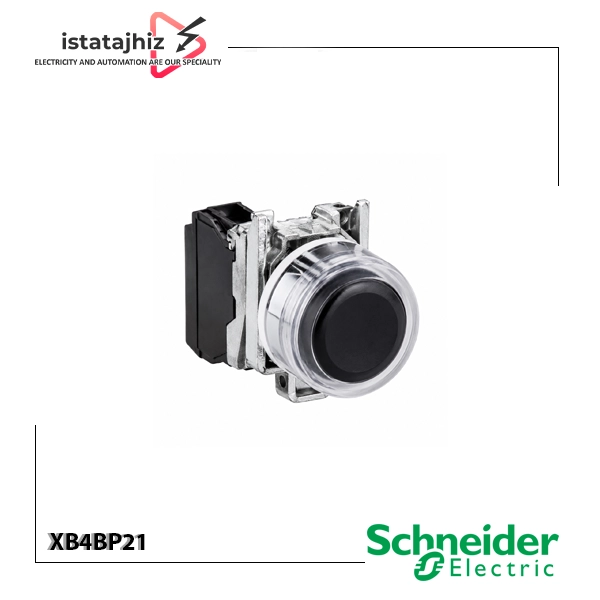

Schneider Electric XB4BP21 یک شستی فشاری صنعتی از خانواده Harmony XB4 است که برای ایجاد فرمان‌های لحظه‌ای در مدارهای کنترل و تابلوهای برق طراحی شده است. این مدل دارای بدنه فلزی با روکش کروم، هد گرد و برجسته مشکی‌رنگ، کاور شفاف و مکانیزم Spring Return است؛ به این معنا که پس از برداشتن فشار، شستی به وضعیت اولیه خود بازمی‌گردد.

XB4BP21 برخلاف شستی‌های چراغ‌دار، فاقد LED داخلی است و ساختار کنتاکتی آن شامل یک کنتاکت Normally Open یا 1NO است. کنتاکت از نوع Slow-Break بوده و ترمینال‌های آن با شماره 13-14 مشخص شده‌اند. این ساختار، محصول را برای مدارهای فرمان ساده و لحظه‌ای که به یک مسیر کنتاکت باز نیاز دارند، مناسب می‌کند.

بدنه فلزی، درجه حفاظت IP66 و IP67، حفاظت NEMA 4X و NEMA 13 و مقاومت مکانیکی بالا باعث شده این مدل برای استفاده در محیط‌های صنعتی و تابلوهای کنترلی گزینه‌ای قابل اتکا باشد. همچنین سازنده دوام مکانیکی آن را تا 10 میلیون سیکل اعلام کرده است.

معرفی Schneider XB4BP21

XB4BP21 از سری Harmony XB4 اشنایدر الکتریک است و برای نصب روی پنل‌های صنعتی با سوراخ استاندارد حدود 22.5 میلی‌متر طراحی شده است. قاب فلزی با روکش کروم علاوه بر ایجاد ظاهر صنعتی، استحکام مناسبی برای استفاده مداوم در پنل‌های کنترل فراهم می‌کند. حلقه نگهدارنده نیز از Zamak ساخته شده است.

هد مشکی و برجسته این مدل به همراه Clear Boot، امکان استفاده از شستی را در شرایطی فراهم می‌کند که حفاظت مکانیکی و محیطی اپراتور اهمیت دارد. این محصول با یک کنتاکت NO کار می‌کند؛ بنابراین در حالت عادی مدار کنتاکت باز است و با فشار دادن شستی، کنتاکت تغییر وضعیت می‌دهد.

به دلیل عملکرد Spring Return، XB4BP21 برای فرمان‌های لحظه‌ای مناسب است. بنابراین اگر در مدار خود به شستی‌ای نیاز دارید که بعد از رها شدن همچنان در وضعیت فعال باقی بماند، باید سراغ مدل‌های قفل‌شونده یا مکانیزم‌های متفاوت بروید.

مشخصات فنی XB4BP21

عملکرد کنتاکت 1NO در XB4BP21

این مدل دارای یک کنتاکت Normally Open (NO) است. در حالت عادی، کنتاکت باز بوده و با فشار دادن شستی، وضعیت الکتریکی آن تغییر می‌کند.

ترمینال‌های 13 و 14 برای همین کنتاکت در نظر گرفته شده‌اند. میزان کورس لازم برای تغییر وضعیت الکتریکی کنتاکت حدود 2.6 میلی‌متر و کورس کلی حرکت شستی 4.3 میلی‌متر است. نیروی لازم برای رسیدن به نقطه تغییر وضعیت نیز حدود 3.8 نیوتن اعلام شده است.

این ساختار برای مدارهایی مناسب است که به یک فرمان لحظه‌ای نیاز دارند؛ برای مثال می‌توان از آن برای ارسال فرمان به رله، کنتاکتور، PLC یا سایر تجهیزات کنترلی استفاده کرد، البته به شرط اینکه مشخصات بار با ظرفیت کنتاکت مطابقت داشته باشد.

شستی بدون چراغ؛ چه زمانی XB4BP21 انتخاب مناسبی است؟

یکی از نکات مهم هنگام خرید XB4BP21 این است که این مدل چراغ‌دار نیست. بنابراین اگر نمایش وضعیت با LED برای شما اهمیت دارد، باید یکی از مدل‌های چراغ‌دار خانواده Harmony XB4 را انتخاب کنید.

در مقابل، اگر به یک شستی مکانیکی مقاوم برای ارسال فرمان نیاز دارید و نمایش نوری برایتان ضروری نیست، حذف LED می‌تواند طراحی مدار را ساده‌تر کند.

این موضوع در انتخاب قیمت شاسی استارت نیز اهمیت دارد؛ چون مدل‌های چراغ‌دار و بدون چراغ، با وجود شباهت ظاهری، از نظر ساختار و امکانات متفاوت هستند.

کاربردهای شستی فشاری XB4BP21

XB4BP21 برای ایجاد فرمان‌های لحظه‌ای در مدارهای کنترل صنعتی استفاده می‌شود. ترکیب بدنه فلزی، کنتاکت 1NO و عملکرد فنری باعث شده این مدل برای کاربردهایی که به یک فرمان ساده و قابل اطمینان نیاز دارند، مناسب باشد.

برخی کاربردهای رایج آن عبارت‌اند از:

• تابلوهای برق صنعتی
• تابلوهای فرمان و کنترل
• پنل‌های اپراتوری ماشین‌آلات
• مدارهای فرمان کنتاکتورها
• مدارهای کنترل رله
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات تولیدی
• خطوط مونتاژ
• مدارهای PLC
• فرمان‌های لحظه‌ای Start/Stop

در کاربردهایی که از این محصول از برند اشنایدر به‌ عنوان شستی استارت استفاده می‌شود، کنتاکت NO هنگام فشار دادن شستی فعال شده و پس از رها کردن به وضعیت اولیه بازمی‌گردد. بنابراین باید منطق مدار به‌گونه‌ای طراحی شود که با عملکرد فنری شستی سازگار باشد.

نصب و نحوه سیم‌بندی XB4BP21

برای نصب XB4BP21، سوراخ نهایی پنل باید مطابق ابعاد توصیه‌شده سازنده آماده شود. قطر پیشنهادی سوراخ 22.5 میلی‌متر است و محدوده ضخامت پنل قابل گیره‌شدن 1 تا 6 میلی‌متر اعلام شده است. همچنین برای نصب صحیح باید فضای کافی اطراف و پشت شستی در نظر گرفته شود.

سیم‌بندی کنتاکت محصول از طریق ترمینال‌های پیچی انجام می‌شود:

• 13-14: کنتاکت NO

دیتاشیت امکان اتصال سیم بدون وایر فرول در محدوده 0.22 تا 2.5 میلی‌متر مربع و سیم دارای وایر فرول تا 2 × 1.5 میلی‌متر مربع را مشخص کرده است. گشتاور سفت‌کردن ترمینال نیز باید در محدوده 0.8 تا 1.2 نیوتن‌متر باشد.

قبل از نصب و سیم‌بندی، مدار باید کاملاً از منبع تغذیه جدا شده باشد. همچنین انتخاب فیوز حفاظتی مناسب برای مدار کنتاکت باید مطابق الزامات و مشخصات بار انجام شود.

نحوه نگهداری و سرویس XB4BP21

برای حفظ عملکرد مکانیکی و الکتریکی محصول، بازدید دوره‌ای توصیه می‌شود. وضعیت هد، کاور شفاف، قاب فلزی و محل نصب را بررسی کنید و در صورت مشاهده آسیب مکانیکی، ترک‌خوردگی یا تغییر عملکرد، شستی را بررسی یا تعویض کنید.

اتصالات ترمینال‌ها نیز باید در سرویس‌های دوره‌ای کنترل شوند. شل‌شدن اتصالات می‌تواند باعث افزایش مقاومت اتصال، ایجاد حرارت و در نهایت اختلال در مدار فرمان شود.

همچنین عملکرد فنری شستی را بررسی کنید. شستی باید پس از برداشتن فشار بدون گیرکردن یا تأخیر محسوس به وضعیت اولیه بازگردد.

شرایط محیطی

XB4BP21 برای محدوده دمای کاری 40- تا 70+ درجه سانتی‌گراد طراحی شده است. درجه حفاظت آن IP66 و IP67 بوده و استانداردهای NEMA 4X و NEMA 13 نیز برای آن ذکر شده‌اند. مقاومت ضربه‌ای IK06 و مقاومت در برابر لرزش تا 5gn در فرکانس 2 تا 500 هرتز نیز در دیتاشیت درج شده است.

بنابراین محصول برای استفاده در بسیاری از محیط‌های صنعتی مناسب است، اما درجه حفاظت نهایی یک پنل به نحوه نصب، آب‌بندی سوراخ پنل و شرایط کلی تابلو نیز وابسته خواهد بود.

عملکرد الکتریکی و ظرفیت کنتاکت

کنتاکت XB4BP21 دارای جریان حرارتی متعارف 10 آمپر و ولتاژ عایقی نامی 600 ولت است. ولتاژ تحمل ضربه‌ای آن نیز 6 کیلوولت اعلام شده است.

برای کاربرد AC، رده کاری AC-15 شامل جریان 3 آمپر در 240 ولت و 6 آمپر در 120 ولت است. در مدارهای DC نیز مقادیر مجاز بسته به ولتاژ متفاوت هستند؛ بنابراین نباید صرفاً بر اساس عدد 10 آمپر، محصول را برای هر نوع بار 10 آمپری مناسب در نظر گرفت. رده کاری و نوع بار باید حتماً بررسی شود.

این نکته به‌خصوص برای بارهای القایی مانند کنتاکتور و رله اهمیت دارد.

نکات مهم پیش از خرید XB4BP21

پیش از خرید این مدل، موارد زیر را با نیاز مدار خود تطبیق دهید:

• محصول چراغ‌دار نیست.
• آرایش کنتاکت فقط 1NO است.
• عملکرد شستی Spring Return است.
• قطر نصب پیشنهادی 22.5 میلی‌متر است.
• هد محصول مشکی و برجسته است.
• برای نصب به فضای پشت پنل نیاز دارد.
• نوع بار و رده کاری کنتاکت باید بررسی شود.
• اگر به کنتاکت NC نیاز دارید، باید مدل دیگری انتخاب شود.
• اگر نمایش نوری لازم دارید، مدل چراغ‌دار مناسب‌تر است.
• برای کاربردهای لحظه‌ای، عملکرد فنری محصول یک مزیت محسوب می‌شود.

استانداردها و گواهی‌های XB4BP21

XB4BP21 مطابق استانداردهای متعددی از جمله IEC 60947-5-1، IEC 60947-5-5، IEC 60947-1، UL 508، CSA C22.2 No 14 و JIS C8201 طراحی شده است.

دیتاشیت همچنین گواهی‌هایی مانند CSA، UL Listed، DNV، BV و Lloyd’s Register را برای این محصول ذکر می‌کند. این موارد برای استفاده در پروژه‌های صنعتی و انتخاب تجهیزات کنترلی دارای اهمیت هستند.
