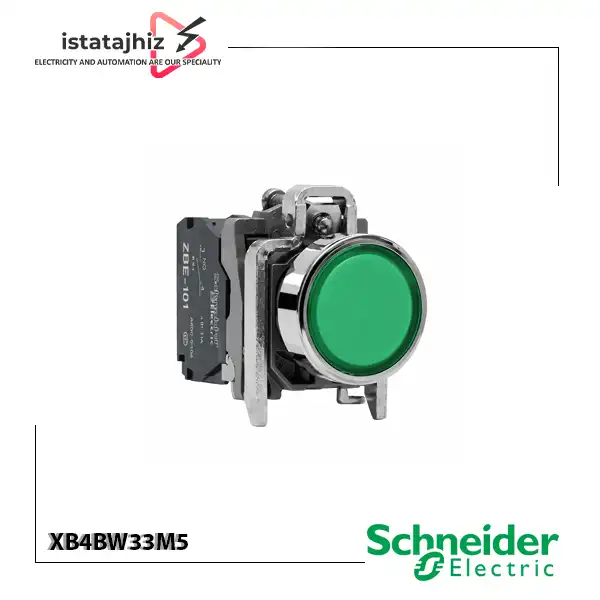

شاسی چراغ دار سبز اشنایدر الکتریک XB4BW33M5

شاستی XB4BW33M5 از سری Harmony XB4، یک شستی فشاری چراغ‌دار صنعتی با طراحی فلزی و کلاهک سبز تخت است که برای استفاده در تابلوهای برق، پنل‌های کنترل و مدارهای فرمان طراحی شده است. این محصول دارای قطر نصب استاندارد 22 میلی‌متر بوده و با مکانیزم برگشت فنری (Spring Return) پس از فشردن و رها شدن، به وضعیت اولیه بازمی‌گردد.

این مدل به یک LED داخلی Universal LED مجهز است و بخش روشنایی آن با ولتاژ 230 تا 240 ولت AC در فرکانس 50/60 هرتز کار می‌کند. ترکیب کنتاکت 1NO + 1NC نیز امکان استفاده هم‌زمان از یک مسیر نرمال باز و یک مسیر نرمال بسته را در مدار فرمان فراهم می‌کند.

بدنه این محصول دارای بزل فلزی با روکش کروم و یقه تثبیت‌کننده از جنس Zamak است. طراحی صنعتی سری Harmony XB4، این مدل را به گزینه‌ای مناسب برای تجهیز تابلوهای کنترل و ماشین‌آلاتی تبدیل می‌کند که به یک شستی چراغ‌دار مقاوم و قابل‌اعتماد نیاز دارند.

عملکرد شاسی XB4BW33M5 چگونه است؟

XB4BW33M5 یک شستی لحظه‌ای است. با فشار دادن شستی، وضعیت کنتاکت‌ها تغییر می‌کند و پس از برداشتن فشار، مکانیزم فنری اپراتور را به حالت اولیه بازمی‌گرداند.

ساختار الکتریکی این مدل شامل موارد زیر است:

• یک کنتاکت باز 1NO
• یک کنتاکت بسته 1NC
• عملکرد کنتاکت Slow-Break
• مکانیزم Spring Return
• ترمینال NO با شماره 13-14
• ترمینال NC با شماره 21-22
• قابلیت Positive Opening مطابق استاندارد EN/IEC 60947-5-1

وجود یک کنتاکت باز و یک کنتاکت بسته، امکان استفاده از این محصول را در مدارهایی فراهم می‌کند که با یک فرمان لحظه‌ای نیاز به تغییر وضعیت دو مسیر کنترلی دارند.

مشخصات فنی شستی چراغ‌دار سبز XB4BW33M5

• سری محصول: Harmony XB4
• نوع محصول: Illuminated Push Button
• رنگ شستی: سبز
• پروفیل اپراتور: Flush / تخت
• قطر نصب: 22 میلی‌متر
• قطر سوراخ نصب: 22.5 میلی‌متر
• نوع هد: استاندارد و گرد
• مکانیزم عملکرد: Spring Return
• ترکیب کنتاکت: 1NO + 1NC
• نوع عملکرد کنتاکت: Slow-Break
• منبع نور: Universal LED
• نوع LED: Integral LED داخلی
• ولتاژ تغذیه: 230 تا 240 ولت AC
• فرکانس کاری LED: 50/60 هرتز
• نوع اتصال: Screw Clamp Terminal
• بزل: فلزی با روکش کروم
• جنس یقه نگهدارنده: Zamak
• ارتفاع: 47 میلی‌متر
• عرض: 30 میلی‌متر
• عمق: 57 میلی‌متر
• وزن خالص: حدود 97 گرم

کاربردهای شاستی چراغ‌دار سبز XB4BW33M5

شستی چراغ‌دار سبز XB4BW33M5 برای مدارهایی کاربرد دارد که علاوه بر ارسال فرمان لحظه‌ای، به نمایش وضعیت یا تشخیص سریع محل فرمان روی پنل نیاز دارند. نور سبز و طراحی تخت این محصول می‌تواند در پنل‌های کنترل به تفکیک بصری عملکردهای مختلف کمک کند.

این محصول در کاربردهایی مانند موارد زیر قابل استفاده است:

• تابلوهای برق صنعتی
• پنل‌های کنترل ماشین‌آلات
• سیستم‌های اتوماسیون صنعتی
• مدارهای فرمان کنتاکتور و رله
• سیستم‌های کنترل مبتنی بر PLC
• خطوط تولید و تجهیزات مونتاژ
• ماشین‌آلات بسته‌بندی
• پنل‌های اپراتوری
• تجهیزات کنترل صنعتی
• مدارهای دارای شاسی استارت، مطابق با طراحی و نقشه مدار

نکته مهم این است که رنگ سبز به‌تنهایی تعیین‌کننده عملکرد الکتریکی شستی نیست و نقش نهایی آن باید بر اساس نقشه مدار، استاندارد تابلو و منطق کنترل سیستم مشخص شود.

طراحی صنعتی و ساختار مقاوم

در سری Harmony XB4 اشنایدر الکتریک از ساختار فلزی برای بخش بزل استفاده کرده است. در مدل XB4BW33M5 نیز بزل فلزی با روکش کروم و یقه تثبیت‌کننده Zamak به‌کار رفته است.

بر اساس اطلاعات سری محصول، این خانواده برای محیط‌های صنعتی طراحی شده و نسخه‌های مربوطه دارای مقاومت بالا در برابر شرایط کاری سخت هستند. همچنین در اطلاعات محصول به امکان استفاده از LED یونیورسال، شدت و یکنواختی مناسب نور و سهولت مونتاژ و دمونتاژ اشاره شده است.

در دیتاشیت ارسالی نیز مقاومت محصول در برابر شست‌وشوی پرفشار با فشار 7,000,000 پاسکال در دمای 55 درجه سانتی‌گراد و از فاصله 0.1 متر ذکر شده است.

نحوه نصب شستی XB4BW33M5

این محصول برای نصب روی پنل‌های صنعتی با قطر استاندارد طراحی شده است. سوراخ نصب باید مطابق ابعاد مشخص‌شده برای این مدل ایجاد شود.

مراحل کلی نصب:

1. ابتدا برق مدار را کاملاً قطع کنید.
2. سوراخ مناسب نصب را روی پنل ایجاد کنید.
3. شستی را از سمت جلوی پنل در محل قرار دهید.
4. یقه و سیستم نگهدارنده را از پشت پنل نصب و محکم کنید.
5. سیم‌های مدار فرمان را به ترمینال‌های مربوطه متصل کنید.
6. ترمینال 13-14 مربوط به کنتاکت NO و ترمینال 21-22 مربوط به کنتاکت NC است.
7. تغذیه LED را مطابق ولتاژ نامی 230 تا 240 ولت AC متصل کنید.
8. پس از اتمام نصب، عملکرد شستی و مدار را آزمایش کنید.

طبق دیتاشیت، ترمینال‌های پیچی امکان اتصال سیم با سطح مقطع 1 × 0.22 تا 2 × 2.5 میلی‌متر مربع بدون وایرشو یا حداکثر 2 × 1.5 میلی‌متر مربع با وایرشو را فراهم می‌کنند.

نکات مهم هنگام نصب

• از اعمال ولتاژ خارج از محدوده 230 تا 240 ولت AC به LED خودداری کنید.
• سیم‌کشی را مطابق نقشه مدار انجام دهید.
• قبل از راه‌اندازی، اتصال ترمینال‌های NO و NC را بررسی کنید.
• از وارد کردن فشار یا ضربه غیرعادی به شستی جلوگیری کنید.
• فضای کافی برای سیم‌کشی پشت پنل در نظر بگیرید.
• ضخامت قابل گیره‌شدن پنل برای این ساختار 1 تا 6 میلی‌متر اعلام شده است.

نحوه نگهداری شستی چراغ‌دار XB4BW33M5

برای حفظ عملکرد مناسب شستی، بهتر است وضعیت مکانیکی، اتصالات و روشنایی LED در بازدیدهای دوره‌ای بررسی شود. این مدل از LED داخلی استفاده می‌کند؛ بنابراین مانند مدل‌های دارای لامپ جداگانه BA9s نیازی به تعویض لامپ مستقل ندارد.

برای نگهداری بهتر:

• عملکرد برگشت فنری را به‌صورت دوره‌ای بررسی کنید.
• اتصال ترمینال‌ها را از نظر شل‌شدگی کنترل کنید.
• عملکرد کنتاکت‌های 1NO + 1NC را تست کنید.
• روشن شدن LED سبز را بررسی کنید.
• از تمیز بودن سطح شستی و محل نصب اطمینان حاصل کنید.
• از وارد کردن ضربه شدید به بزل و کلاهک جلوگیری کنید.
• در صورت اختلال در نور LED، ابتدا ولتاژ تغذیه و سیم‌کشی را بررسی کنید.
• پیش از هرگونه سرویس یا تعمیر، مدار را کاملاً بی‌برق کنید.

قیمت و خرید شستی چراغ‌دار سبز اشنایدر XB4BW33M5 از ایستا تجهیز

برای اطلاع از قیمت شاسی چراغ‌دار سبز XB4BW33M5، موجودی و شرایط خرید می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید. هنگام استعلام، حتماً کد کامل XB4BW33M5 را اعلام کنید تا مشخصات محصول از جمله رنگ سبز، LED داخلی، ولتاژ 230 تا 240 ولت AC و ترکیب کنتاکت 1NO + 1NC با نیاز مدار شما بررسی شود.
