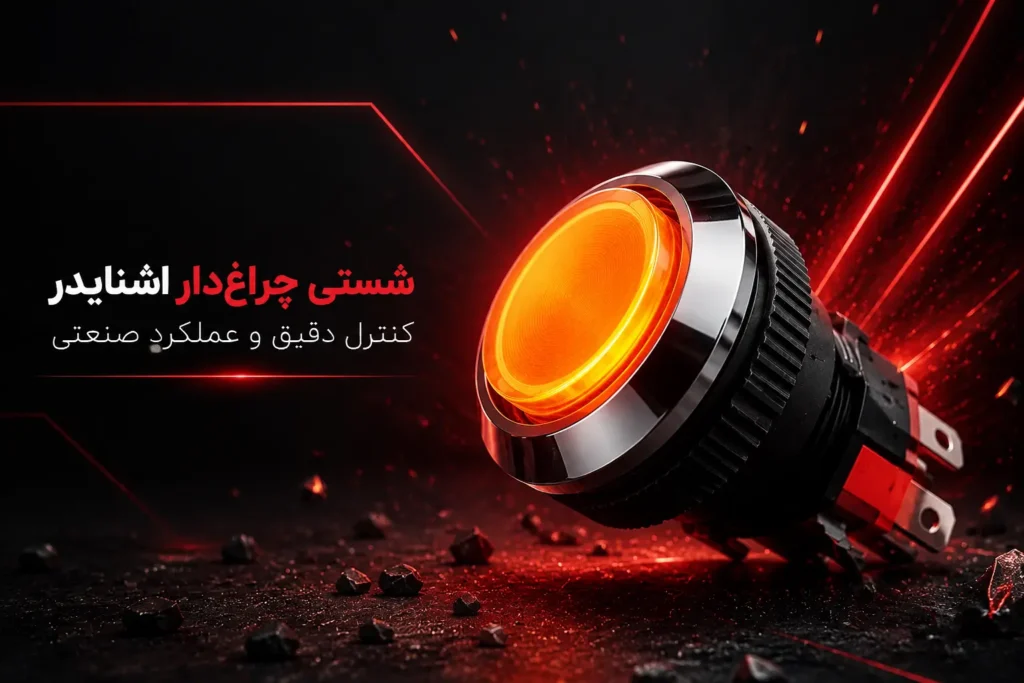

شستی چراغدار XB4BW35B5 اشنایدر از سری Harmony XB4، یک شستی فشاری صنعتی با بدنه فلزی، هد گرد نارنجیرنگ و عملکرد فنری است که برای نصب روی پنلهای فرمان و تابلوهای کنترل طراحی شده است. این مدل دارای LED داخلی با ولتاژ تغذیه 24 ولت AC/DC و آرایش کنتاکت 1NO + 1NC است؛ بنابراین علاوه بر ارسال فرمان به مدار، امکان نمایش وضعیت از طریق نور شستی را نیز فراهم میکند.
قطر نصب استاندارد 22 میلیمتر، قاب فلزی با روکش کروم و ساختار مقاوم سری Harmony XB4 باعث شده این محصول برای استفاده در تابلوهای برق، ماشینآلات و سیستمهای اتوماسیون صنعتی گزینهای کاربردی باشد. این مدل از عملکرد Spring Return برخوردار است؛ یعنی پس از فشردن و رها کردن، بهصورت خودکار به وضعیت اولیه بازمیگردد.
به دلیل رنگ نارنجی و عملکرد لحظهای، این محصول میتواند بسته به طراحی مدار و استاندارد رنگبندی پنل، بهعنوان شستی استارت یا برای ارسال فرمانهای کنترلی، اعلام وضعیت و عملکردهای مشخص در ماشینآلات صنعتی استفاده شود.
مشخصات فنی شستی Schneider XB4BW35B5
| مشخصه فنی | اطلاعات محصول |
|---|---|
| برند | Schneider Electric |
| سری محصول | Harmony XB4 |
| شناسه محصول (Part Number) | XB4BW35B5 |
| نوع تجهیز | شستی فشاری چراغدار (Illuminated Pushbutton) |
| رنگ و نوع هد | نارنجی، گرد و تخت (Flush) |
| نوع عملکرد | فنری / برگشت خودکار (Spring Return) |
| قطر نصب | 22 میلیمتر |
| آرایش کنتاکتها | 1NO + 1NC |
| نوع عملکرد کنتاکت | Slow-Break |
| منبع نور | LED داخلی محافظتشده (Protected Integral LED) |
| ولتاژ تغذیه LED | 24V AC/DC، فرکانس 50/60Hz |
| نوع اتصال | ترمینال پیچی (Screw Clamp Terminal) |
| جنس قاب / بزل | فلزی با روکش کروم |
| جنس حلقه نگهدارنده | Zamak |
| ابعاد | ارتفاع: 47 میلیمتر، عرض: 30 میلیمتر، عمق: 101 میلیمتر |
| وزن تقریبی | 97 گرم |
عملکرد کنتاکتها و LED
شستی XB4BW35B5 به یک کنتاکت باز NO و یک کنتاکت بسته NC مجهز شده است. ترمینالهای 13-14 مربوط به کنتاکت NO و ترمینالهای 21-22 مربوط به کنتاکت NC هستند. این ترکیب میتواند برای ارسال فرمان اصلی و همزمان استفاده از یک سیگنال یا فرمان کمکی در مدار کنترل مفید باشد.
LED داخلی محصول با ولتاژ 24 ولت AC/DC کار میکند و طبق دیتاشیت، جریان مصرفی آن حدود 18 میلیآمپر است. محدوده ولتاژ تغذیه AC نیز 21.6 تا 26.4 ولت ذکر شده و عمر کاری منبع نور در شرایط نامی و دمای 25 درجه سانتیگراد تا 100,000 ساعت اعلام شده است.
دوام و عملکرد در محیط صنعتی
این شستی برای شرایط صنعتی طراحی شده و از درجه حفاظت IP66 برخوردار است. همچنین استانداردهای NEMA 4X و NEMA 13 برای این محصول ذکر شدهاند. مقاومت در برابر شستوشوی پرفشار تا فشار 7,000,000 پاسکال در دمای 55 درجه سانتیگراد و فاصله 0.1 متر نیز در دیتاشیت آمده است.
محدوده دمای عملکرد محصول از 25- تا 70+ درجه سانتیگراد و محدوده دمای نگهداری از 40- تا 70+ درجه سانتیگراد است. مقاومت در برابر لرزش، شوک و برخی اغتشاشات الکترومغناطیسی نیز مطابق استانداردهای صنعتی مربوطه در مشخصات محصول درج شده است.
کاربردهای شستی چراغدار XB4BW35B5
شستی چراغدار XB4BW35B5 برای مدارهایی مناسب است که علاوه بر دریافت یک فرمان لحظهای، به نمایش وضعیت روی پنل نیز نیاز دارند. وجود LED داخلی، کنتاکت NO و NC و ساختار مقاوم صنعتی، دامنه استفاده از این محصول را در تجهیزات مختلف افزایش میدهد.
از مهمترین کاربردهای آن میتوان به موارد زیر اشاره کرد:
- تابلوهای برق صنعتی و تابلوهای فرمان
- پنل کنترل ماشینآلات
- پسیستمهای اتوماسیون صنعتی
- مدارهای فرمان کنتاکتور و رله
- کنترل موتور و تجهیزات جانبی
- خطوط تولید و ماشینآلات بستهبندی
- پنلهای اپراتوری
- مدارهای PLC و سیگنالدهی
- سیستمهای اعلام وضعیت
- استفاده بهعنوان شستی استارت یا فرمان لحظهای، متناسب با طراحی مدار
نکته مهم این است که این مدل دارای عملکرد فنری است و پس از رها شدن به وضعیت اولیه بازمیگردد؛ بنابراین برای کاربردهایی که به حفظ وضعیت مکانیکی نیاز دارند، باید مدلهای قفلشونده یا سلکتوری بررسی شوند.
نصب و نحوه سیمبندی XB4BW35B5
برای نصب، باید سوراخ مناسب با قطر اسمی 22 میلیمتر روی پنل ایجاد شود. دیتاشیت برای سوراخ نهایی، قطر پیشنهادی 22.5 میلیمتر را نیز مشخص کرده است. ضخامت پنل قابل گیرهشدن در محدوده 1 تا 6 میلیمتر قرار دارد.
پس از قرار دادن شستی از برند اشنایدر از سمت جلوی پنل، حلقه و مجموعه نگهدارنده از پشت پنل نصب و محکم میشوند. برای سیمبندی نیز ترمینالهای 13-14 به کنتاکت NO و 21-22 به کنتاکت NC اختصاص دارند.
ترمینالهای پیچی امکان اتصال سیم بدون وایر فرول در محدوده 0.22 تا 2.5 میلیمتر مربع و سیم دارای وایر فرول تا 2 × 1.5 میلیمتر مربع را فراهم میکنند. گشتاور سفتکردن توصیهشده نیز بین 0.8 تا 1.2 نیوتنمتر است.
نکته: قبل از نصب یا سیمبندی، مدار باید کاملاً بدون ولتاژ باشد و نصب توسط فرد دارای صلاحیت فنی انجام شود.
نحوه نگهداری و سرویس
برای حفظ عملکرد مناسب شستی، بهتر است وضعیت ظاهری هد، قاب و محل نصب بهصورت دورهای بررسی شود. از وارد شدن ضربه غیرعادی به هد شستی جلوگیری کنید و در سرویسهای دورهای، محکم بودن اتصالات الکتریکی را کنترل نمایید.
با وجود مقاومت مناسب محصول در برابر شرایط محیطی، استفاده در محیطهای بسیار آلوده یا مرطوب باید همراه با بررسی آببندی کلی تابلو باشد؛ زیرا درجه حفاظت نهایی تنها به خود شستی وابسته نیست و کیفیت نصب روی پنل نیز اهمیت دارد.
همچنین از اعمال ولتاژ خارج از مشخصات به LED خودداری کنید و در صورت مشاهده عملکرد غیرعادی کنتاکت، کاهش روشنایی یا آسیب مکانیکی، محصول و مدار مربوطه توسط تکنسین بررسی شود.
نکات مهم پیش از خرید
قبل از خرید XB4BW35B5، این موارد را با نیاز مدار خود مطابقت دهید:
- ولتاژ LED باید با منبع 24V AC/DC سازگار باشد.
- آرایش 1NO + 1NC باید با مدار فرمان شما مطابقت داشته باشد.
- قطر محل نصب روی پنل باید برای شستی 22 میلیمتری مناسب باشد.
- عملکرد فنری برای فرمانهای لحظهای طراحی شده است.
- جریان و ولتاژ بار باید با رده کاری مجاز کنتاکتها بررسی شود.
- در محیطهای مرطوب یا دارای گردوغبار، کیفیت آببندی تابلو نیز اهمیت دارد.
- رنگ نارنجی شستی باید با استاندارد یا منطق رنگبندی پنل و نوع فرمان شما هماهنگ باشد.
قیمت و خرید شستی اشنایدر XB4BW35B5
برای اطلاع از قیمت روز، موجودی و شرایط خرید شستی چراغدار اشنایدر XB4BW35B5 میتوانید با ایستا تجهیز تماس بگیرید. با توجه به تغییرات موجودی و شرایط تأمین تجهیزات صنعتی، پیشنهاد میشود هنگام استعلام، کد دقیق XB4BW35B5 را اعلام کنید تا مدل موردنظر شما بهدرستی بررسی شود.
آدرس: تهران، میدان امام خمینی، خیابان لالهزار جنوبی، مجتمع تجاری فراز لالهزار، طبقه اول، واحد 62
شماره های تماس: 09028137383 | 02133988303 | 02133988304
- بدنه فلزی مقاوم با روکش کروم
- LED داخلی 24V AC/DC
- آرایش کاربردی 1NO + 1NC
- عملکرد فنری و برگشت خودکار
- نصب استاندارد روی پنل 22 میلیمتری
- درجه حفاظت IP66
- تحمل ولتاژ ضربهای تا 6 کیلوولت
- قابلیت استفاده در شرایط محیطی صنعتی
- LED داخلی فقط برای تغذیه نامی 24V AC/DC طراحی شده است.
- عملکرد فنری دارد و وضعیت آن پس از فشار دادن حفظ نمیشود.
- رنگ نارنجی ممکن است برای همه کاربردها یا استانداردهای رنگبندی مناسب نباشد.
- برای بارهای قدرت نباید بدون بررسی رده کاری کنتاکتها استفاده شود.
- برای نصب و سیمبندی صحیح به فضای کافی در پشت پنل نیاز دارد.
- عملکرد و حفاظت نهایی در محیطهای سخت به کیفیت نصب و آببندی تابلو نیز وابسته است.
