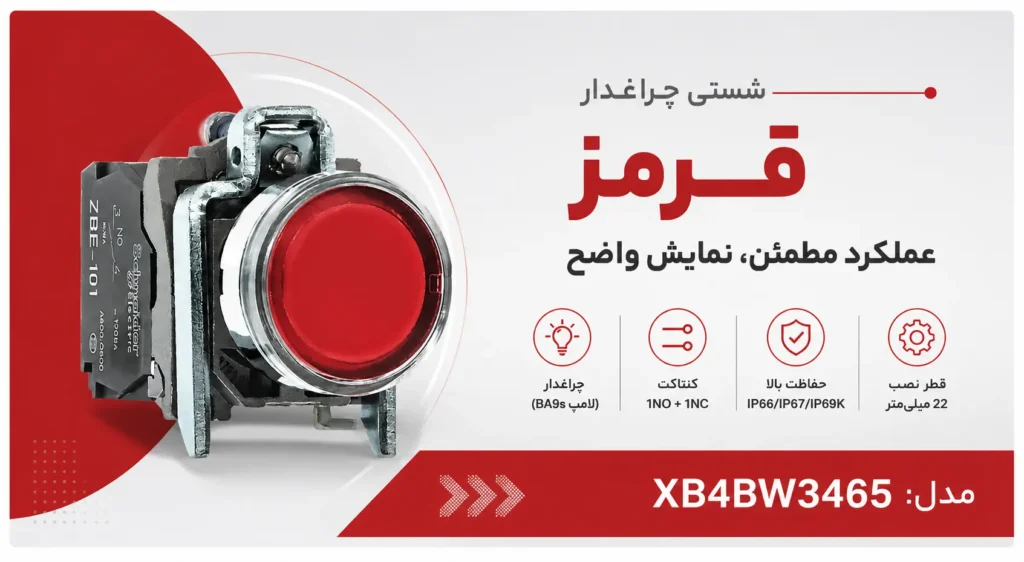

شستی چراغ دار قرمز اشنایدر الکتریک XB4BW3465

شستی XB4BW3465 از سری Harmony XB4، یک شستی فشاری چراغ‌دار صنعتی با کلاهک قرمز تخت و قطر نصب استاندارد 22 میلی‌متر است. این محصول دارای مکانیزم برگشت فنری (Spring Return) بوده و پس از فشرده شدن و رها کردن، به‌صورت خودکار به وضعیت اولیه بازمی‌گردد. همچنین ترکیب کنتاکت آن شامل 1NO + 1NC است که امکان استفاده هم‌زمان از یک کنتاکت باز و یک کنتاکت بسته را در مدار فرمان فراهم می‌کند.

این شستی از برند اشنایدر از نوع چراغ‌دار است و برای بخش روشنایی از لامپ با پایه BA9s استفاده می‌کند. طبق اطلاعات دیتاشیت، لامپ همراه محصول ارائه نمی‌شود و باید متناسب با ولتاژ و طراحی مدار به‌صورت جداگانه تهیه شود.

بدنه فلزی با روکش کروم، طراحی صنعتی، قابلیت نصب آسان روی پنل و مقاومت بالا در شرایط محیطی مختلف، XB4BW3465 را به گزینه‌ای مناسب برای تابلوهای برق، ماشین‌آلات و سیستم‌های اتوماسیون تبدیل کرده است.

عملکرد شستی چراغ‌دار XB4BW3465

این مدل از مکانیزم عملکرد لحظه‌ای استفاده می‌کند. با فشردن شستی، وضعیت کنتاکت‌های NO و NC تغییر کرده و پس از رها شدن، شستی به کمک فنر داخلی به حالت اولیه بازمی‌گردد.

پیکربندی کنتاکت‌های این محصول شامل موارد زیر است:

• یک کنتاکت باز 1NO
• یک کنتاکت بسته 1NC
• ترمینال کنتاکت NC: 21-22
• ترمینال کنتاکت NO: 13-14
• نوع عملکرد کنتاکت: Slow-Break
• قابلیت Positive Opening مطابق EN/IEC 60947-5-1

کورس عملکرد کلی شستی 4.3 میلی‌متر است و تغییر وضعیت الکتریکی کنتاکت NC در حدود 1.5 میلی‌متر و کنتاکت NO در حدود 2.6 میلی‌متر انجام می‌شود.

مشخصات فنی شستی اشنایدر XB4BW3465

• سری محصول: Harmony XB4
• نوع محصول: شستی فشاری چراغ‌دار
• رنگ کلاهک: قرمز
• نوع طراحی: گرد و تخت
• قطر نصب: 22 میلی‌متر
• مکانیزم عملکرد: Spring Return
• ترکیب کنتاکت: 1NO + 1NC
• عملکرد کنتاکت: Slow-Break
• ترمینال NO: 13-14
• ترمینال NC: 21-22
• نوع اتصال: ترمینال پیچی
• جنس بزل: فلز با روکش کروم
• جنس کنتاکت: آلیاژ نقره/نیکل Ag/Ni
• پایه لامپ: BA9s
• لامپ: همراه محصول نیست
• توان بخش روشنایی: کمتر از 2.4 وات
• ولتاژ تغذیه بخش روشنایی: حداکثر 250 ولت
• جریان حرارتی نامی: 10 آمپر
• ولتاژ عایقی نامی: 600 ولت
• تحمل ولتاژ ضربه‌ای: 6 کیلوولت
• عمر مکانیکی: 10 میلیون سیکل
• عمر الکتریکی: تا 1 میلیون سیکل در شرایط مشخص‌شده
• وزن تقریبی: 97 گرم

کاربردهای شستی چراغ‌دار قرمز XB4BW3465

شستی XB4BW3465 برای استفاده در مدارهای فرمان و کنترل صنعتی طراحی شده است. وجود دو کنتاکت 1NO + 1NC باعث می‌شود بتوان از آن در مدارهایی استفاده کرد که با فشردن شستی، نیاز به تغییر هم‌زمان دو وضعیت الکتریکی دارند.

بخش روشنایی نیز می‌تواند برای نمایش وضعیت، مشخص‌کردن محل فرمان یا افزایش دید اپراتور روی پنل مورد استفاده قرار گیرد.

از مهم‌ترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی
• پنل‌های کنترل ماشین‌آلات
• سیستم‌های اتوماسیون صنعتی
• مدارهای فرمان کنتاکتور و رله
• تجهیزات خطوط تولید
• پنل‌های اپراتوری
• سیستم‌های PLC
• ماشین‌آلات صنعتی و بسته‌بندی
• ایستگاه‌های کنترل محلی
• مدارهای فرمان دارای کنتاکت NO و NC

با توجه به رنگ قرمز شستی، در بسیاری از طراحی‌های صنعتی می‌توان از آن برای فرمان‌هایی که نیاز به تمایز بصری دارند استفاده کرد؛ با این حال، عملکرد نهایی باید بر اساس نقشه مدار و استاندارد طراحی سیستم تعیین شود و صرفاً بر مبنای رنگ شستی انتخاب نشود.

دوام و عملکرد الکتریکی

شستی XB4BW3465 دارای جریان حرارتی نامی 10 آمپر، ولتاژ عایقی 600 ولت و تحمل ولتاژ ضربه‌ای 6 کیلوولت است. جریان عملیاتی آن نیز بسته به نوع مدار و رده بهره‌برداری متفاوت خواهد بود؛ بنابراین پیش از استفاده در مدارهای AC-15 یا DC-13 باید مشخصات بار بررسی شود.

عمر مکانیکی این شستی تا 10 میلیون سیکل اعلام شده است. همچنین در شرایط مشخص‌شده در دیتاشیت، دوام الکتریکی آن می‌تواند تا 1 میلیون سیکل برسد.

مقاومت در شرایط محیطی صنعتی

این محصول برای استفاده در محیط‌های صنعتی طراحی شده و دارای درجه حفاظت IP66، IP67، IP69 و IP69K است. همچنین در برابر شست‌وشوی پرفشار مقاومت دارد و محدوده دمای نگهداری آن از 40- تا 70+ درجه سانتی‌گراد و محدوده دمای عملکرد آن از 40- تا 55+ درجه سانتی‌گراد اعلام شده است.

XB4BW3465 همچنین دارای مقاومت در برابر لرزش تا 5 gn و مقاومت در برابر شوک تا مقادیر مشخص‌شده در دیتاشیت است که آن را برای بسیاری از ماشین‌آلات و تابلوهای صنعتی مناسب می‌کند.

نحوه نصب شستی XB4BW3465

این شستی برای نصب روی پنل با قطر استاندارد 22 میلی‌متر طراحی شده است. قطر پیشنهادی سوراخ نهایی پنل 22.5 میلی‌متر بوده و ضخامت قابل گیره شدن پنل بین 1 تا 6 میلی‌متر است.

برای نصب، ابتدا محل مناسبی روی پنل انتخاب کرده و سوراخ استاندارد ایجاد کنید. سپس شستی را از قسمت جلوی پنل در محل قرار داده و بخش نگهدارنده را از پشت پنل محکم کنید. پس از نصب مکانیکی، سیم‌های مدار را مطابق نقشه الکتریکی به ترمینال‌های مربوطه متصل کنید.

برای اتصال کنتاکت‌ها:

• 13-14: کنتاکت NO
• 21-22: کنتاکت NC

اتصال سیم‌ها از طریق ترمینال پیچی انجام می‌شود و گشتاور سفت کردن پیچ‌ها باید در محدوده 0.8 تا 1.2 نیوتن‌متر رعایت شود.

نکات مهم هنگام نصب

• قطر سوراخ پیشنهادی: 22.5 میلی‌متر
• ضخامت مناسب پنل: 1 تا 6 میلی‌متر
• نوع اتصال: ترمینال پیچی
• کنتاکت NO: 13-14
• کنتاکت NC: 21-22
• گشتاور پیچ‌ها: 0.8 تا 1.2 نیوتن‌متر
• برای روشنایی از لامپ سازگار با پایه BA9s استفاده کنید.
• پیش از انجام سیم‌کشی، برق مدار را قطع کنید.
• پس از نصب، عملکرد مکانیکی و الکتریکی شستی را تست کنید.

نحوه نگهداری شستی چراغ‌دار XB4BW3465

این شستی به نگهداری پیچیده‌ای نیاز ندارد، اما بازدید دوره‌ای آن می‌تواند به حفظ عملکرد مطمئن مدار فرمان کمک کند. در سرویس‌های دوره‌ای بهتر است عملکرد برگشت فنری، سلامت کنتاکت‌ها، وضعیت اتصالات و بخش روشنایی بررسی شود.

در صورتی که چراغ شستی روشن نشود، ابتدا باید موارد زیر کنترل شوند:

• سلامت لامپ
• سازگاری لامپ با پایه BA9s
• ولتاژ تغذیه
• اتصالات بخش روشنایی
• وضعیت سیم‌کشی مدار

توصیه‌های نگهداری

• عملکرد برگشت فنری را به‌صورت دوره‌ای بررسی کنید.
• اتصالات ترمینالی را از نظر شل‌شدگی کنترل کنید.
• عملکرد کنتاکت‌های NO و NC را تست کنید.
• سلامت لامپ و بخش روشنایی را بررسی کنید.
• از وارد کردن ضربه یا فشار بیش از حد به شستی جلوگیری کنید.
• از اعمال جریان و ولتاژ خارج از محدوده نامی خودداری کنید.
• در زمان سرویس، ابتدا برق مدار را قطع کنید.
• در صورت مشاهده آسیب فیزیکی یا اختلال در عملکرد، شستی و مدار فرمان را بررسی کنید.

قیمت و خرید شستی چراغ‌دار قرمز اشنایدر XB4BW3465 از ایستا تجهیز

برای اطلاع از قیمت شستی استارت، موجودی و خرید شستی چراغ‌دار اشنایدر الکتریک مدل XB4BW3465 می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید. هنگام استعلام، کد دقیق XB4BW3465 را اعلام کنید تا مشخصات کنتاکت، ولتاژ بخش روشنایی و تناسب محصول با مدار موردنظر شما بهتر بررسی شود.
