شاسی چراغ دار اشنایدر XB4BW34B5

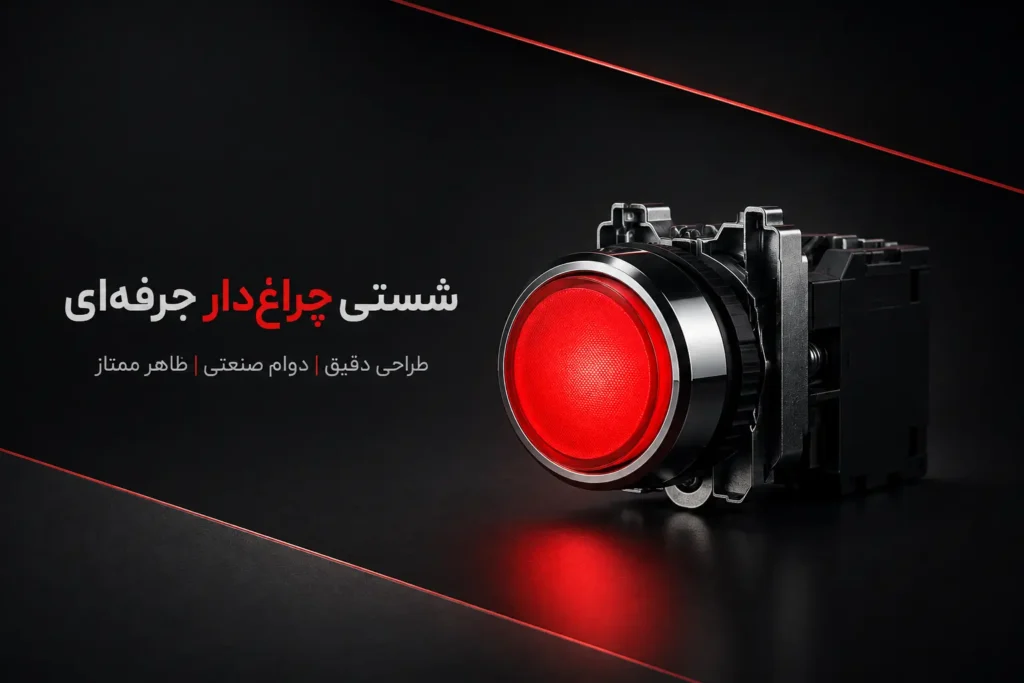

شستی چراغ‌دار Schneider Electric XB4BW34B5 یکی از تجهیزات کنترلی سری Harmony XB4 است که برای ارسال فرمان در مدارهای کنترل و نمایش وضعیت عملکرد به‌صورت هم‌زمان طراحی شده است. این محصول دارای بدنه فلزی با روکش کروم، هد گرد و قرمز رنگ، عملکرد فنری (Spring Return) و یک مجموعه کنتاکت شامل 1 کنتاکت NO و 1 کنتاکت NC است.

XB4BW34B5 اشنایدر را می‌توان به‌عنوان یک شاسی استارت چراغ‌ دار در مدارهای فرمان لحظه‌ای، تابلوهای کنترل و ماشین‌آلات صنعتی مورد استفاده قرار داد؛ البته انتخاب آن باید بر اساس ولتاژ LED، آرایش کنتاکت و نوع مدار انجام شود.

وجود LED داخلی 24 ولت AC/DC باعث می‌شود علاوه بر اعمال فرمان به مدار، امکان ایجاد سیگنال نوری روی پنل کنترل نیز فراهم شود. ترکیب ساختار فلزی، ابعاد استاندارد نصب 22 میلی‌متر و قابلیت استفاده در تابلوهای کنترل صنعتی، این مدل را به گزینه‌ای مناسب برای ماشین‌آلات، تابلوهای برق و سیستم‌های اتوماسیون تبدیل کرده است.

در ساختار این محصول از مکانیزم Slow-Break استفاده شده و کنتاکت‌ها دارای عملکرد مثبت (Positive Opening) مطابق الزامات مرتبط با EN/IEC 60947-5-1 هستند. ترمینال‌های پیچی نیز امکان اتصال سیم در محدوده مشخص‌شده توسط سازنده را فراهم می‌کنند.

معرفی و ساختار Schneider XB4BW34B5

XB4BW34B5 یک Illuminated Push Button کامل از خانواده Harmony XB4 است. قسمت جلویی آن به شکل گرد و Flush طراحی شده و رنگ قرمز آن امکان استفاده به‌عنوان فرمان‌های مشخص و قابل تشخیص روی پنل را فراهم می‌کند.

بدنه فلزی با روکش کروم و حلقه نگهدارنده ساخته‌شده از Zamak، ساختاری مقاوم برای استفاده در محیط‌های صنعتی ایجاد کرده‌اند. قطر نصب این شستی 22 میلی‌متر است و در زمان طراحی تابلو باید فضای مناسب برای نصب بدنه و مجموعه کنتاکت در پشت پنل نیز در نظر گرفته شود.

این مدل دارای 1NO + 1NC است؛ بنابراین می‌توان از یک کنتاکت برای ایجاد فرمان و از کنتاکت دیگر برای یک مدار کمکی، سیگنال‌دهی یا اینترلاک استفاده کرد. ترمینال‌های محصول با شماره‌های 13-14 برای NO و 21-22 برای NC مشخص شده‌اند.

ویژگی‌های فنی و مشخصات اصلی

عملکرد کنتاکت‌های XB4BW34B5 چگونه است؟

یکی از مزیت‌های کاربردی این مدل، وجود هم‌زمان کنتاکت باز و بسته است. کنتاکت NO یا Normally Open در حالت عادی باز بوده و با فشار دادن شستی تغییر وضعیت می‌دهد؛ در مقابل، کنتاکت NC یا Normally Closed در حالت عادی بسته است و هنگام فشردن شستی وضعیت آن تغییر می‌کند.

به همین دلیل می‌توان از XB4BW34B5 در مدارهایی استفاده کرد که علاوه بر ارسال فرمان اصلی، به یک کنتاکت کمکی برای سیگنال‌دهی، کنترل PLC، اینترلاک یا سایر بخش‌های مدار کنترل نیاز دارند.

ترمینال‌های 13-14 مربوط به کنتاکت NO و ترمینال‌های 21-22 مربوط به کنتاکت NC هستند. عملکرد فنری نیز باعث می‌شود پس از برداشتن فشار، شستی به وضعیت اولیه خود بازگردد.

LED و قابلیت روشن‌شدن شستی

XB4BW34B5 به LED داخلی مجهز است و برای تغذیه آن ولتاژ 24V AC/DC در نظر گرفته شده است. استفاده از LED باعث می‌شود وضعیت شستی روی پنل کنترل به‌صورت بصری قابل تشخیص باشد و اپراتور بتواند فرمان یا وضعیت مرتبط با مدار را راحت‌تر مشاهده کند.

این محصول از Universal LED در ساختار خود بهره می‌برد و اشنایدر برای سری Harmony XB4 امکان استفاده از بلوک LED برای رنگ‌های مختلف را در این خانواده فراهم کرده است.

درجه حفاظت و مقاومت در محیط صنعتی

ساختار XB4BW34B5 برای استفاده در محیط‌های صنعتی طراحی شده است. منابع فنی این مدل درجه حفاظت IP66، IP67، IP69 و IP69K را برای آن ذکر می‌کنند؛ بنابراین محصول در برابر ورود گردوغبار و نفوذ آب در شرایط مشخص‌شده مقاوم است. همچنین دیتاشیت مقاومت در برابر شست‌وشوی پرفشار را نیز ذکر کرده است.

این ویژگی به‌خصوص در تابلوها و ماشین‌آلاتی که در معرض گردوغبار، رطوبت یا فرآیندهای شست‌وشوی صنعتی قرار دارند اهمیت دارد. البته درجه حفاظت نهایی یک مجموعه نصب‌شده به نحوه نصب، آب‌بندی پنل و شرایط واقعی کاربرد نیز وابسته است.

کاربردهای شستی چراغ‌دار اشنایدر XB4BW34B5

شستی XB4BW34B5 برای ایجاد فرمان‌های لحظه‌ای در مدارهای کنترل و اتوماسیون صنعتی کاربرد دارد. ترکیب کنتاکت 1NO+1NC و LED داخلی باعث شده این مدل بتواند در مدارهایی استفاده شود که هم به فرمان الکتریکی و هم به نمایش بصری نیاز دارند.

برخی کاربردهای رایج این محصول عبارت‌اند از:

• تابلوهای برق و تابلوهای کنترل صنعتی
• پنل‌های فرمان ماشین‌آلات
• سیستم‌های اتوماسیون صنعتی
• مدارهای Start/Stop
• خطوط تولید و ماشین‌آلات صنعتی
• سیستم‌های کنترل موتور
• مدارهای فرمان کنتاکتورها و رله‌ها
• پنل‌های اپراتوری ماشین‌آلات
• مدارهای سیگنال‌دهی و اعلام وضعیت
• مدارهای دارای اینترلاک و کنتاکت کمکی

به دلیل عملکرد فنری، این محصول برای فرمان‌های لحظه‌ای مناسب است؛ بنابراین نباید آن را با شستی‌های قفل‌شونده یا کلیدهای سلکتوری که وضعیت خود را پس از چرخاندن یا فشار دادن حفظ می‌کنند یکسان در نظر گرفت.

نصب و نحوه سیم‌بندی XB4BW34B5

برای نصب این شستی ابتدا باید سوراخ مناسب روی پنل با قطر اسمی 22 میلی‌متر ایجاد شود. سپس بدنه از قسمت جلوی پنل عبور داده شده و مجموعه نگهدارنده از پشت پنل محکم می‌شود.

در سیم‌بندی کنتاکت‌ها، ترمینال‌های 13-14 به کنتاکت NO و ترمینال‌های 21-22 به کنتاکت NC مربوط هستند. LED نیز باید با منبع تغذیه 24V AC/DC مطابق مشخصات محصول تغذیه شود.

برای اتصال سیم، دیتاشیت استفاده از ترمینال‌های پیچی را مشخص کرده است. محدوده سیم قابل اتصال بسته به استفاده از وایر فرول متفاوت است و باید دقیقاً مطابق دیتاشیت سازنده انتخاب شود. همچنین گشتاور سفت‌کردن ترمینال‌ها باید در محدوده توصیه‌شده سازنده قرار داشته باشد.

نکته مهم: نصب و سیم‌بندی تجهیزات کنترلی باید توسط فرد متخصص انجام شود و پیش از کار روی مدار، قطع بودن منبع تغذیه و ایمن بودن مدار بررسی شود.

نکات مهم نگهداری و سرویس

اگرچه XB4BW34B5 برای کار در محیط‌های صنعتی طراحی شده، نگهداری صحیح می‌تواند به حفظ عملکرد مکانیکی و الکتریکی آن کمک کند.

• به‌صورت دوره‌ای وضعیت ظاهری هد و قاب فلزی بررسی شود.
• از وارد کردن ضربه شدید به هد شستی جلوگیری شود.
• اتصالات ترمینال‌ها در سرویس‌های دوره‌ای بررسی شوند.
• در محیط‌های دارای گردوغبار، تجمع آلودگی روی قسمت جلویی و محل نصب کنترل شود.
• از اعمال ولتاژ نامناسب به LED جلوگیری شود.
• در صورت مشاهده تغییر عملکرد، گرم‌شدن غیرعادی یا جرقه در کنتاکت‌ها، مدار بررسی شود.
• در زمان شست‌وشوی پنل، از شرایط فشار و دمای خارج از محدوده مجاز محصول اجتناب شود.
• هنگام تعویض یا سرویس، مشخصات کنتاکت‌ها و ولتاژ LED با مدار موجود تطبیق داده شود.

دوام مکانیکی اعلام‌شده برای این مدل تا 10 میلیون سیکل است؛ با این حال طول عمر واقعی به تعداد دفعات استفاده، نوع بار متصل به کنتاکت‌ها، شرایط محیطی و نحوه نصب بستگی دارد.

نکات مهم پیش از خرید XB4BW34B5

پیش از انتخاب این مدل بهتر است چند مشخصه با مدار و تابلو موردنظر تطبیق داده شود:

ولتاژ تغذیه LED باید 24V AC/DC باشد.
نوع کنتاکت موردنیاز مدار باید با آرایش 1NO+1NC مطابقت داشته باشد.
فضای نصب پنل باید برای قطر 22 میلی‌متر مناسب باشد.
عملکرد فنری محصول باید با نوع فرمان موردنظر سازگار باشد.
نوع بار متصل به کنتاکت‌ها باید در محدوده جریان و رده کاری مجاز قرار گیرد.
در مدارهای حساس، مشخصات ولتاژ عایقی و تحمل ضربه‌ای نیز بررسی شود.
در صورت استفاده در محیط‌های شست‌وشو یا مرطوب، شرایط واقعی نصب و آب‌بندی پنل نیز در نظر گرفته شود.

قیمت و خرید شستی اشنایدر XB4BW34B5

برای اطلاع از قیمت و موجودی شستی چراغ‌دار Schneider XB4BW34B5 می‌توانید با ایستا تجهیز تماس بگیرید. قیمت تجهیزات صنعتی ممکن است بر اساس موجودی، شرایط تأمین و زمان خرید تغییر کند؛ بنابراین برای دریافت قیمت روز و بررسی موجودی، استعلام مستقیم توصیه می‌شود.
