شستی سبز اشنایدر XB4BA31

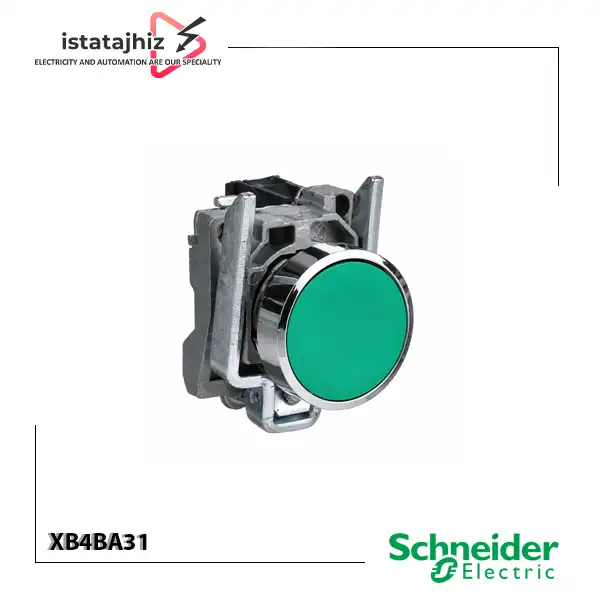

شستی XB4BA31 یکی از شستی‌های فشاری صنعتی سری Harmony XB4 از برند اشنایدر است که برای استفاده در مدارهای فرمان و کنترل صنعتی طراحی شده است. این محصول دارای شستی سبز رنگ با طراحی تخت، قطر استاندارد نصب 22 میلی‌متر، مکانیزم برگشت فنری و یک کنتاکت باز 1NO است.

عملکرد این شستی به‌صورت لحظه‌ای است؛ به این معنی که با فشردن شستی، کنتاکت NO تغییر وضعیت داده و پس از برداشتن دست، شستی به کمک مکانیزم Spring Return به حالت اولیه بازمی‌گردد. به همین دلیل، XB4BA31 می‌تواند برای ارسال فرمان‌های لحظه‌ای در تابلو برق، ماشین‌آلات و سیستم‌های کنترل صنعتی مورد استفاده قرار گیرد.

بدنه و ساختار مکانیکی این محصول برای محیط‌های صنعتی طراحی شده است. بزل جلویی از فلز با روکش کروم ساخته شده و قسمت نگهدارنده نیز از آلیاژ Zamak است. علاوه بر این، استفاده از کنتاکت‌های آلیاژ نقره و نیکل Ag/Ni و عمر مکانیکی اعلام‌شده تا 10 میلیون سیکل، این مدل را به گزینه‌ای مناسب برای کاربردهایی با تعداد دفعات عملکرد بالا تبدیل می‌کند.
سطح سبز و بدون نوشته این مدل، امکان استفاده از آن را در طراحی‌های مختلف پنل فراهم می‌کند. در بسیاری از تابلوهای صنعتی، رنگ سبز برای فرمان‌های راه‌اندازی یا عملکردهای مجاز استفاده می‌شود، اما عملکرد نهایی شستی باید همیشه مطابق نقشه مدار و استاندارد طراحی دستگاه تعیین شود.

طراحی صنعتی و عملکرد لحظه‌ای XB4BA31

XB4BA31 یک محصول کامل از سری Harmony XB4 است و برای نصب روی پنل‌هایی با قطر استاندارد 22 میلی‌متر طراحی شده است. این شستی دارای هد گرد، سبز و تخت بوده و بدون علامت یا نوشته عرضه می‌شود. کنتاکت داخلی آن از نوع 1NO بوده و شماره ترمینال آن 13-14 است.
نیروی عملکرد شستی برای تغییر وضعیت کنتاکت حدود 3.8 نیوتن اعلام شده و کورس عملکرد آن 2.6 میلی‌متر است؛ در حالی که کورس کلی شستی به 4.3 میلی‌متر می‌رسد. این ویژگی‌ها باعث ایجاد عملکردی مناسب و قابل کنترل برای استفاده‌های مکرر صنعتی می‌شوند.

مشخصات فنی شستی اشنایدر XB4BA31

• سری محصول: Harmony XB4
• نوع محصول: شستی فشاری کامل
• رنگ شستی: سبز
• طراحی شستی: تخت یا Flush
• قطر نصب: 22 میلی‌متر
• نوع عملکرد: لحظه‌ای با برگشت فنری
• نوع کنتاکت: 1NO
• شماره ترمینال: 13-14
• نوع عملکرد کنتاکت: Slow-Break
• نوع اتصال: ترمینال پیچی
• جنس بزل: فلز با روکش کروم
• جنس کنتاکت: آلیاژ نقره/نیکل Ag/Ni
• جریان حرارتی نامی Ith: 10 آمپر
• ولتاژ عایقی نامی Ui: 600 ولت
• تحمل ولتاژ ضربه‌ای Uimp: 6 کیلوولت
• عمر مکانیکی: 10 میلیون سیکل
• وزن تقریبی: 80 گرم
• درجه حفاظت: IP66، IP67، IP69 و IP69K

مشخصات فوق بر اساس دیتاشیت XB4BA31 ارائه شده‌اند.

عملکرد الکتریکی و قابلیت اطمینان

این شستی برای استفاده در مدارهای فرمان طراحی شده و دارای جریان حرارتی نامی 10 آمپر است. ولتاژ عایقی نامی آن 600 ولت و تحمل ولتاژ ضربه‌ای آن 6 کیلوولت اعلام شده است. همچنین مقادیر جریان عملیاتی آن بسته به نوع مدار و رده بهره‌برداری متفاوت است؛ برای مثال، در رده AC-15 می‌تواند تا 3 آمپر در 240 ولت و تا 6 آمپر در 120 ولت مورد استفاده قرار گیرد.

دوام الکتریکی محصول نیز در شرایط مشخص‌شده در دیتاشیت تا 1 میلیون سیکل اعلام شده است. با این حال، انتخاب نهایی شستی باید بر اساس ولتاژ، جریان، نوع بار و شرایط واقعی مدار انجام شود.

کاربردهای شستی XB4BA31

شستی فشاری سبز XB4BA31 به دلیل داشتن مکانیزم برگشت فنری و یک کنتاکت باز، برای ایجاد فرمان‌های لحظه‌ای در سیستم‌های کنترل مناسب است. از این محصول می‌توان در تابلوهای برق صنعتی، ماشین‌آلات تولیدی، سیستم‌های اتوماسیون، پنل‌های اپراتوری، مدارهای فرمان کنتاکتور و رله و ورودی‌های کنترلی PLC استفاده کرد.

در طراحی برخی سیستم‌ها، شستی سبز به‌عنوان بخشی از مجموعه شستی استپ استارت و سایر تجهیزات فرمان روی پنل مورد استفاده قرار می‌گیرد. البته نوع عملکرد و مفهوم نهایی هر شستی باید بر اساس نقشه مدار، استانداردهای ایمنی و طراحی سیستم تعیین شود.

طراحی بدون نوشته این محصول نیز به سازندگان تابلو و ماشین‌آلات اجازه می‌دهد تا با استفاده از لیبل یا علائم اختصاصی، عملکرد موردنظر را روی پنل مشخص کنند.

مقاومت در شرایط محیطی صنعتی

یکی از ویژگی‌های مهم XB4BA31، درجه حفاظت بالای آن است. طبق دیتاشیت، این محصول دارای سطوح حفاظتی IP66، IP67، IP69 و IP69K است. همچنین مقاومت در برابر پاشش آب پرفشار با مشخصات ذکرشده در دیتاشیت برای آن اعلام شده است.
محدوده دمای کاری و نگهداری این شستی بین 40- تا 70+ درجه سانتی‌گراد است. همچنین مقاومت در برابر لرزش و شوک نیز در مشخصات محصول ذکر شده که استفاده از آن را در بسیاری از محیط‌های صنعتی امکان‌پذیر می‌کند.

نکات مهم پیش از خرید و نصب

قبل از خرید XB4BA31، ابتدا نوع مدار فرمان خود را بررسی کنید. این مدل فقط دارای یک کنتاکت NO است؛ بنابراین اگر مدار شما به کنتاکت NC، چند کنتاکت یا مکانیزم قفل‌شونده نیاز دارد، باید مدل مناسب دیگری انتخاب شود.

این شستی برای نصب در سوراخ استاندارد 22 میلی‌متری طراحی شده است و دیتاشیت برای سوراخ پنل، قطر نهایی حدود 22.5 میلی‌متر را پیشنهاد می‌کند. ضخامت قابل گیره شدن پنل نیز بین 1 تا 6 میلی‌متر اعلام شده است.
اتصال سیم‌ها از طریق ترمینال پیچی انجام می‌شود و گشتاور مناسب برای سفت کردن پیچ‌ها بین 0.8 تا 1.2 نیوتن‌متر است. رعایت این مقدار می‌تواند به اتصال مناسب و جلوگیری از آسیب به ترمینال کمک کند.

نحوه نصب شستی اشنایدر XB4BA31

شستی XB4BA31 برای نصب روی پنل و تابلو برق با قطر استاندارد 22 میلی‌متر طراحی شده است. طبق دیتاشیت، ضخامت قابل گیره شدن پنل بین 1 تا 6 میلی‌متر بوده و قطر پیشنهادی برای سوراخ‌کاری پنل حدود 22.5 میلی‌متر است.
برای نصب، ابتدا محل مناسب شستی را روی درب تابلو یا پنل مشخص کرده و سوراخ نصب را با ابعاد مناسب ایجاد کنید. سپس شستی را از سمت جلوی پنل در محل قرار داده و قسمت نگهدارنده را از پشت محکم کنید تا شستی به‌درستی در جای خود ثابت شود.

این مدل دارای یک کنتاکت باز 1NO با شماره ترمینال 13-14 است. اتصال سیم‌ها از طریق ترمینال پیچی انجام می‌شود و باید متناسب با نقشه مدار فرمان سیم‌بندی شود. طبق مشخصات سازنده، گشتاور مناسب برای سفت کردن پیچ‌های ترمینال بین 0.8 تا 1.2 نیوتن‌متر است.
پس از اتمام نصب، عملکرد شستی را بررسی کنید. با فشردن شستی، کنتاکت NO تغییر وضعیت می‌دهد و پس از رها کردن، مکانیزم برگشت فنری شستی را به حالت اولیه بازمی‌گرداند.

نکات مهم هنگام نصب

• قطر استاندارد نصب: 22 میلی‌متر
• قطر پیشنهادی سوراخ پنل: حدود 22.5 میلی‌متر
• ضخامت قابل نصب پنل:1 تا 6  میلی‌متر
• نوع کنتاکت: 1NO
• شماره ترمینال: 13-14
• نوع اتصال: ترمینال پیچی
• گشتاور سفت کردن ترمینال: 0.8 تا 1.2 نیوتن‌متر
• پیش از سیم‌کشی، برق مدار را کاملاً قطع کنید.
• پس از نصب، عملکرد مکانیکی و اتصال الکتریکی شستی را بررسی کنید.

نحوه نگهداری شستی XB4BA31

شستی فشاری XB4BA31 به‌گونه‌ای طراحی شده که برای استفاده مداوم در محیط‌های صنعتی مناسب باشد و طبق دیتاشیت دارای عمر مکانیکی تا 10 میلیون سیکل است. با این حال، بازدید و بررسی دوره‌ای می‌تواند به حفظ عملکرد صحیح آن و شناسایی زودهنگام مشکلات احتمالی کمک کند.

به‌صورت دوره‌ای عملکرد برگشت فنری شستی را بررسی کنید تا پس از فشردن، به‌درستی به موقعیت اولیه بازگردد. همچنین وضعیت کنتاکت‌ها و اتصالات ترمینالی باید کنترل شود تا در اثر لرزش یا استفاده طولانی‌مدت، شل‌شدگی در سیم‌ها ایجاد نشود.

این محصول دارای درجات حفاظتی IP66، IP67، IP69 و IP69K است، اما حفظ این سطح از حفاظت به نصب صحیح و سالم بودن مجموعه نصب روی پنل نیز وابسته است. در صورت مشاهده آسیب فیزیکی، کاهش کیفیت عملکرد مکانیکی یا اختلال در مدار فرمان، بهتر است وضعیت شستی و اتصالات آن بررسی شود.

توصیه‌های نگهداری

• عملکرد برگشت فنری شستی را به‌صورت دوره‌ای بررسی کنید.
• اتصالات ترمینالی را از نظر شل‌شدگی کنترل کنید.
• از وارد کردن ضربه یا فشار غیرعادی به شستی جلوگیری کنید.
• وضعیت نصب و محکم بودن شستی روی پنل را بررسی کنید.
• از اعمال ولتاژ و جریان خارج از مشخصات مجاز محصول خودداری کنید.
• در صورت آسیب‌دیدگی بدنه یا اختلال در عملکرد، محصول را بررسی و در صورت نیاز تعویض کنید.
• هنگام انجام سرویس یا تعمیرات، ابتدا مدار را از منبع تغذیه جدا کنید.

قیمت و خرید شستی سبز اشنایدر XB4BA31 از ایستا تجهیز

برای اطلاع از قیمت، موجودی و خرید شستی فشاری سبز اشنایدر مدل XB4BA31 می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید. هنگام استعلام، بهتر است کد فنی کامل XB4BA31 را اعلام کنید تا مشخصات محصول، نوع کنتاکت 1NO و تناسب آن با مدار موردنظر شما بررسی شود.

آدرس: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

تلفن: 09028137383 | 02133988303 | 02133988304
