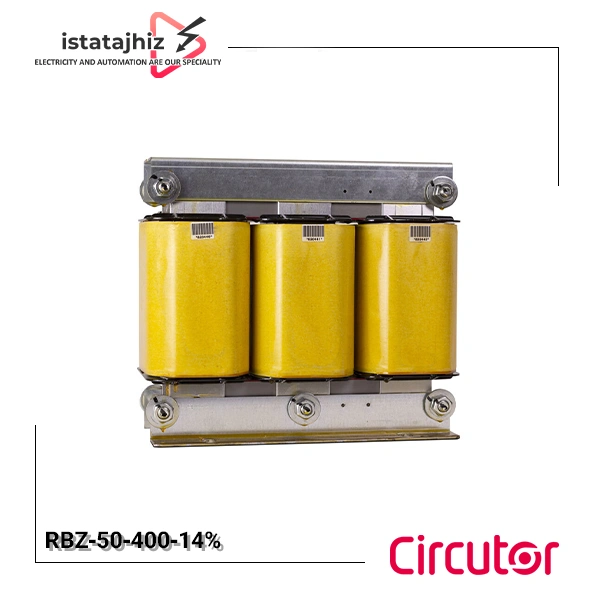

بررسی فیلتر هارمونیک سیرکوتور مدل RBZ-50-400-14%
انتخاب فیلتر هارمونیک با ضریب 14 درصد که روی فرکانس 134 هرتز تنظیم شده، نشان دهنده نیاز سیستم برق صنعتی شما به مدیریت دقیق تر هارمونیک های مرتبه پایین است. این مدل از سری RBZ برند سیرکوتور، برخلاف تیپ های استاندارد 7 درصد، برای محیط هایی طراحی شده که اعوجاج هارمونیکی در سطوح غیرمعمول قرار دارد و عملا برای جلوگیری از رزونانس با هارمونیک های زیر مرتبه پنجم گزینهای مهندسی شده محسوب میشود.
سیرکوتور در این راکتور از هسته های ورق مغناطیسی با تلفات پایین بهره برده که به همراه فرآیند اشباع تحت خلأ با رزین پلی استر، پایداری حرارتی و کاهش نویز مکانیکی را تضمین میکند. استفاده از سیم پیچ های آلومینیومی با سطح مقطع مهندسی شده باعث شده تا این تجهیز علی رغم ظرفیت بالای 50 کیلووار در ولتاژ 400 ولت، پاسخ خطی مناسبی در شرایط اضافه بار داشته باشد.
مشخصات فنی فیلتر هارمونیک RBZ-50-400-14%
- توان نامی 50 کیلووار در ولتاژ 400 ولت
- اندوکتانس نامی 1.63 میلی هانری
- تولرانس اندوکتانس مثبت و منفی 5 درصد
- جریان نامی 72 آمپر
- فرکانس شبکه 50 هرتز
- ضریب دتونینگ 14 درصد تنظیم شده در 134 هرتز
- تحمل اضافه بار دائمی 1.17 برابر جریان نامی
- خطینگی 1.75 برابر جریان نامی
- ولتاژ ایزولاسیون مدار 3 کیلوولت
- کلاس حرارتی F تا 155 درجه سانتی گراد
- محافظت حرارتی کلید NC در دمای 125 درجه
- ابعاد بدنه 345 در 275 در 175 میلی متر
- وزن خالص 46.15 کیلوگرم
مزایا و ویژگی های کلیدی فیلتر هارمونیک 14 درصد سیرکوتور
- طراحی هسته مغناطیسی با شکاف های هوایی متعدد برای دستیابی به خطینگی بالا
- اشباع تحت خلأ با رزین پلی استر جهت افزایش طول عمر عایقی و کاهش ارتعاشات
- عملکرد حرارتی بهینه در کلاس F با امکان ارتقا به کلاس H در صورت سفارش
- مقاومت مکانیکی بسیار بالا در برابر فشارهای الکترودینامیکی ناشی از هارمونیک ها
- تلفات حرارتی پایین در عملکرد دائم کار
- ساختار حفاظتی IP00 مناسب برای نصب در تابلوهای برق صنعتی تهویه دار
- سهولت در اتصال به خازن های مخصوص با استفاده از ترمینال های تعبیه شده صنعتی
موارد کاربرد راکتور هارمونیک 14% 50کیلووار
- تثبیت کیفیت توان در شبکه هایی با حضور بارهای غیرخطی سنگین
- جلوگیری از تشدید رزونانس در بانک های خازنی متصل به درایوهای فرکانس متغیر
- محافظت از خازن های قدرت در برابر جریان های هارمونیکی مرتبه 3 و بالاتر
- استفاده در پست های توزیع برق صنعتی جهت اصلاح ضریب توان تحت شرایط آلودگی هارمونیکی
- صنایع با نرخ اعوجاج هارمونیکی بالا که نیازمند فیلتراسیون دقیق تر از مدل های 7 درصد هستند
استعلام قیمت و خرید فیلتر هارمونیک Circutor از ایستا تجهیز
برای تهیه این قطعه، پیشنهاد می کنیم مستقیما با تیم فنی ایستا تجهیز تماس بگیرید. بازار تجهیزات برق صنعتی در لاله زار به دلیل نوسانات دائمی نرخ ارز، قیمت های ثابتی برای بازه های زمانی طولانی ندارد و قیمت روزانه باید استعلام شود. ما در واحد فروش فنی ایستا تجهیز، علاوه بر تضمین اصالت کالا و ارائه فاکتور معتبر، بر اساس نیاز پروژه شما تایید می کنیم که آیا این راکتور 14 درصد با خازن های موجود در بانک خازنی شما همخوانی فنی دارد یا خیر. خرید فیلتر هارمونیک میتواند به صورت حضوری در واحد ما در مجتمع فراز انجام شود و یا با هماهنگی از طریق پیام رسان ها، سفارش شما ثبت و در کمترین زمان ممکن به سراسر کشور ارسال گردد. برای پروژه های بزرگ و خرید عمده، شرایط ویژه قیمتی در نظر گرفته شده است.
اطلاعات تماس ایستا تجهیز:
- آدرس: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
- شماره های تماس: 02133988303- 02133988304
- واتساپ و سایر پیام رسان ها : 09028137383
- عمر مفید طولانی به دلیل کیفیت بالای رزین و هسته
- دقت عملکرد بالا در فرکانس 134 هرتز
- حفاظت حرارتی داخلی بسیار مطمئن
- قابلیت تحمل جریان های گذرا تا 2 برابر جریان نامی
- وزن نسبتا بالا که نیاز به شاسی کشی محکم در تابلو دارد
- اشغال فضای قابل توجه در مقایسه با راکتورهای با ظرفیت کمتر
- محدودیت نصب در محیط های باز (نیاز به تابلو IP دار)
