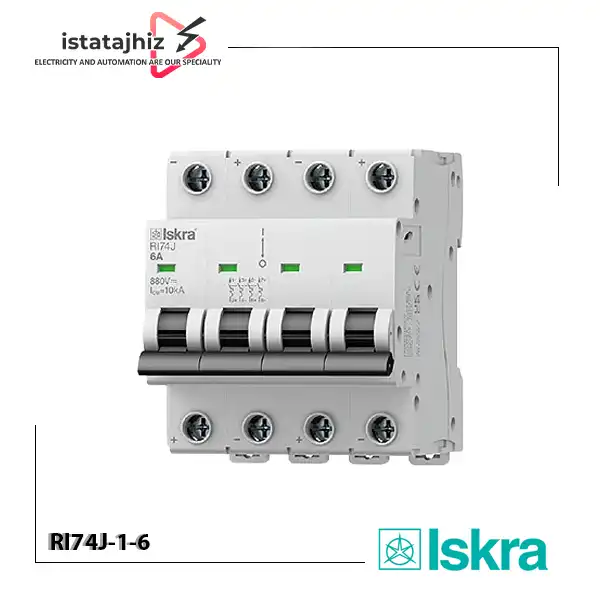

فیوز مینیاتوری چهار پل 1 تا 6 آمپر ایسکرا 1000 ولت

فیوز مینیاتوری Iskra RI74J یک کلید مینیاتوری چهار پل مخصوص مدارهای جریان مستقیم DC است که برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این مدل در خانواده RI70J DC ایسکرا قرار دارد و با ساختار 4P، منحنی قطع C و مکانیزم Thermal-Magnetic، برای مدارهایی که به حفاظت و قطع چهارپل در سطح ولتاژ بالای DC نیاز دارند مورد استفاده قرار می‌گیرد.

یکی از ویژگی‌ های مهم RI74J، ولتاژ نامی 880/1000V DC است. این مقدار بالاترین سطح ولتاژ نامی در میان پیکربندی‌ های 1 تا 4 پل خانواده RI70J است؛ به همین دلیل RI74J را نمی‌توان صرفاً یک نسخه چهارپل معمولی از کلیدهای AC در نظر گرفت. این محصول برای کاربردهای DC با ولتاژ بالا طراحی شده و انتخاب آن باید بر اساس ولتاژ واقعی سیستم، جریان بار، ظرفیت کابل و جریان اتصال کوتاه انجام شود.

مدل‌ های موردنظر این محصول شامل RI74J C1، RI74J C2، RI74J C4 و RI74J C6 با جریان‌های نامی 1، 2، 4 و 6 آمپر هستند.

مدل‌ های قابل انتخاب

• RI74J C1: جریان نامی 1 آمپر – کد سفارش 786.091.467
• RI74J C2: جریان نامی 2 آمپر – کد سفارش 786.091.468
• RI74J C4: جریان نامی 4 آمپر – کد سفارش 786.091.470
• RI74J C6: جریان نامی 6 آمپر – کد سفارش 786.091.471

هر چهار مدل دارای 4 پل، منحنی C و ولتاژ نامی 880/1000V DC هستند. در کاتالوگ رسمی ایسکرا، مدل‌های C1، C2 و C4 وزن 482 گرم و مدل C6 وزن 468 گرم دارند.

منحنی قطع C در RI74J

مدل‌های RI74J C1، C2، C4 و C6 دارای مشخصه قطع C هستند.

منحنی C برای مدارهایی در نظر گرفته می‌شود که ممکن است در هنگام راه‌اندازی، جریان لحظه‌ای بیشتری نسبت به جریان عادی داشته باشند. به همین دلیل این منحنی در برخی مدارهای صنعتی و تجهیزات دارای جریان هجومی می‌تواند انتخاب مناسبی باشد.

با این حال، منحنی C به‌تنهایی تعیین‌کننده انتخاب فیوز مینیاتوری نیست. برای انتخاب صحیح باید مواردی مانند جریان دائم، جریان راه‌اندازی، نوع بار، ظرفیت کابل و شرایط اتصال کوتاه سیستم بررسی شود.

کاربردهای فیوز مینیاتوری چهار پل RI74J

RI74J برای مدارهایی طراحی شده است که به حفاظت DC چهارپل در محدوده ولتاژ نامی این خانواده نیاز دارند. ایسکرا به‌طور مشخص خانواده RI70J DC را برای حفاظت تابلوهای DC در سیستم‌های PV معرفی کرده است.

کاربردهای قابل بررسی شامل موارد زیر است:

• تابلوهای توزیع DC با ولتاژ بالا
• تابلوهای حفاظتی سیستم‌های فتوولتائیک
• بخش‌های DC تجهیزات انرژی خورشیدی
• مدارهای DC صنعتی
• سیستم‌های توزیع و حفاظت جریان مستقیم
• تابلوهای کنترل و تجهیزات صنعتی دارای مدار DC
• مدارهایی که نیازمند حفاظت و قطع چهارپل هستند
• کاربردهای DC که ولتاژ سیستم در محدوده مجاز تجهیز قرار دارد

البته مناسب بودن محصول برای یک کاربرد خاص باید با بررسی ولتاژ، جریان اتصال کوتاه و الزامات حفاظتی همان سیستم تأیید شود.

راهنمای انتخاب بین C1، C2، C4 و C6

انتخاب آمپراژ کلید باید بر اساس جریان طراحی مدار و ظرفیت هادی انجام شود.

RI74J C1 – یک آمپر

برای مدارهای DC با جریان نامی پایین و جریان طراحی در محدوده 1 آمپر، مشروط بر اینکه شرایط بار و کابل با مشخصات کلید مطابقت داشته باشد.

RI74J C2 – دو آمپر

برای مدارهای DC با جریان طراحی حدود 2 آمپر و در مواردی که نیاز به حفاظت چهارپل وجود دارد.

RI74J C4 – چهار آمپر

برای مدارهایی با جریان طراحی در محدوده 4 آمپر، با توجه به ظرفیت جریان کابل و شرایط حرارتی نصب.

RI74J C6 – شش آمپر

بالاترین مدل این گروه است و برای مدارهای با جریان طراحی تا محدوده 6 آمپر، در صورت تطابق با مشخصات سیستم، استفاده می‌شود.

نکته مهم: انتخاب کلید با آمپراژ بالاتر لزوماً حفاظت بهتری ایجاد نمی‌کند. اگر آمپراژ کلید از ظرفیت مجاز هادی بیشتر باشد، حفاظت کابل می‌تواند دچار مشکل شود.

قیمت فیوز مینیاتوری چهار پل ایسکرا RI74J

با توجه به نوسانات نرخ ارز و شرایط تأمین، قیمت ریالی ممکن است تغییر کند؛ بنابراین برای دریافت قیمت روز و موجودی مدل موردنظر، بهتر است پیش از ثبت سفارش با واحد فروش هماهنگ شود.

هنگام خرید، فقط آمپراژ را اعلام نکنید؛ مدل دقیق RI74J، جریان نامی، ولتاژ DC و تعداد پل باید با نیاز مدار تطبیق داده شود. برای انتخاب صحیح بین C1، C2، C4 و C6 نیز دانستن جریان بار و سطح مقطع کابل اهمیت دارد.
