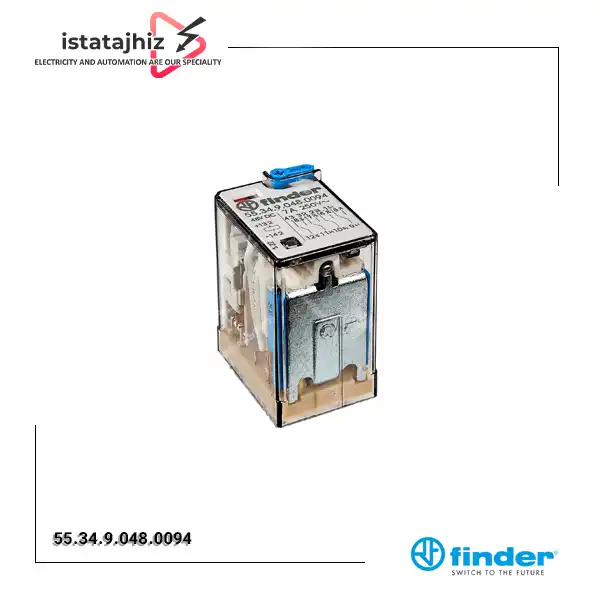

رله فیندر مدل 55.34.9.048.0094 یک رله شیشهای صنعتی بسیار قدرتمند با ولتاژ بوبین 48 ولت DC است. این رله که دارای ۴ کنتاکت تبدیلی (4CO) و جریان ۷ آمپر میباشد، به دلیل مجهز بودن به آپشن 0094 (شامل دیود هرزگرد، LED، شستی تست و نشانگر مکانیکی)، انتخابی استراتژیک برای سیستمهای کنترلی که از ولتاژ ۴۸ ولت DC استفاده میکنند، محسوب میشود.
بررسی تخصصی رله واسط فیندر 55.34.9.048.0094
این مدل از سری محبوب 55 فیندر، برای کاربردهایی طراحی شده که نیاز به ایزولاسیون و حفاظت از خروجیهای مدار فرمان در سطح ولتاژ ۴۸ ولت دارند. آپشن 0094 این محصول را از یک رله معمولی به یک رله محافظ و نمایشگر تبدیل میکند؛ به طوری که وجود دیود داخلی، از ایجاد نویزهای الکترومغناطیسی ناشی از سلف بوبین جلوگیری کرده و طول عمر سیستمهای کنترل شما را افزایش میدهد.
مشخصات فنی و پارامترهای عملیاتی رله 48V DC فیندر
بر اساس دیتاشیت رسمی، مشخصات دقیق این مدل به شرح زیر است:
- پارت نامبر: 55.34.9.048.0094
- تعداد کنتاکت: 4 کنتاکت تبدیلی (4PDT / 4CO)
- جریان نامی کنتاکت: 7 آمپر (پیک تا 15 آمپر)
- ولتاژ نامی بوبین: 48 ولت DC
- مقاومت بوبین: (بر اساس مشخصات سری 55 برای ولتاژ 48V DC)
- محدوده ولتاژ عملکرد: (بین 80% تا 110% ولتاژ نامی)
- جنس کنتاکت: AgNi (بدون کادمیوم)
- نوع نصب: سوکتی (Plug-in) روی پایه سری 94 فیندر
- ویژگیهای آپشن 0094: دارای دیود محافظ (Diode)، LED نمایشگر، شستی تست قفلشونده و پرچم مکانیکی.
کاربردهای اصلی رله فیندر 48 ولت در اتوماسیون
استفاده از ولتاژ ۴۸ ولت DC در بسیاری از تجهیزات صنعتی و سیستمهای مخابراتی و نیروگاهی رایج است. کاربردهای این رله عبارتند از:
واسط در سیستمهای ۴۸ ولت: ایزولاسیون بخش کنترل در تجهیزاتی که تغذیه اصلی آنها ۴۸ ولت است.
حفاظت از خروجیهای کنترلر: جلوگیری از آسیب به کارتهای کنترلی با استفاده از دیود هرزگرد داخلی.
تابلوهای برق صنعتی: استفاده در مدارات فرمان برای تحریک کنتاکتورها یا شیرهای برقی مخصوص.
سیستمهای مانیتورینگ: بهرهگیری از LED و نشانگر مکانیکی برای عیبیابی سریع در تابلوهای بزرگ.
نکات فنی و مهندسی برای نصب صحیح
اهمیت رعایت پلاریته: به دلیل وجود دیود داخلی در مدل 0094، حتماً باید قطب مثبت به پایه 13 (A1) و قطب منفی به پایه 14 (A2) متصل شود. رعایت این نکته برای جلوگیری از آسیب به رله ضروری است.
انتخاب سوکت مناسب: این رله باید بر روی سوکتهای ۱۴ پایه سری 94 فیندر نصب شود تا عملکرد ایمن آن تضمین گردد.
حذف نویز: وجود دیود باعث میشود که ولتاژهای برگشتی (Back-EMF) به سمت منبع تغذیه یا PLC بازنگردد که این امر برای پایداری سیستم بسیار حیاتی است.
قیمت و خرید رله فیندر از ایستاتجهیز لاله زار
برای اطلاع از قیمت رله فیندر 48 ولت مدل 55.34.9.048.0094 و بررسی موجودی انبار، میتوانید با کارشناسان فنی ایستاتجهیز تماس بگیرید. ما در لاله زار، محصولات اصلی فیندر را با تضمین اصالت و بهترین قیمت بازار به دست مشتریان میرسانیم.
راههای ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- مجهز به دیود هرزگرد (حفاظت عالی از مدار)
- دارای LED و نشانگر مکانیکی (عیبیابی سریع)
- شستی تست برای آزمایش بدون سیگنال
- کیفیت ساخت ایتالیا (Finder)
- حساسیت بالا به رعایت جهت قطبیت (+) و (-)
- نیاز به سوکت مخصوص سری 94
- قیمت بالاتر نسبت به مدلهای بدون آپشن
