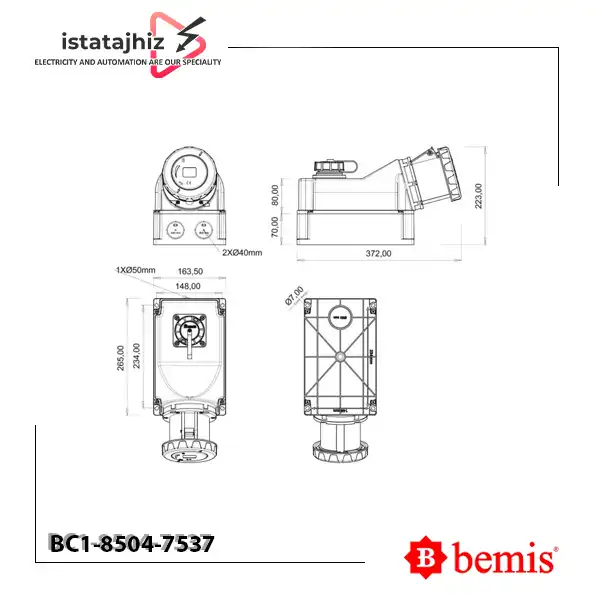

مادگی روکار دیواری سه‌فاز بمیس BC1-8504-7537

مادگی روکار Bemis BC1-8504-7537 یک تجهیز اتصال برق صنعتی با جریان نامی 160 آمپر است که برای اتصال تجهیزات و ماشین‌آلات سه‌فاز مورد استفاده قرار می‌گیرد. این محصول از نوع Low Voltage Surface Socket with Schuko Socket بوده و علاوه بر مادگی صنعتی سه‌فاز، به یک سوکت شکو نیز مجهز است.

این مدل با آرایش قطب‌های 3P+E و 4 پین برای سیستم‌های سه‌فاز با ولتاژ نامی 380 تا 415 ولت و فرکانس 50/60 هرتز طراحی شده است. سوکت شکو تعبیه‌شده روی بدنه نیز امکان اتصال تجهیزات سازگار با این نوع پریز را فراهم می‌کند؛ بااین‌حال، مشخصات جریان و ولتاژ خروجی سوکت شکو باید طبق کاتالوگ رسمی سازنده بررسی شود.

مادگی BC1-8504-7537 دارای درجه حفاظت IP67 است و در شرایط استاندارد این درجه حفاظت، در برابر نفوذ گردوغبار و آب مقاومت دارد. بدنه محصول از PA6 / ABS ساخته شده، کنتاکت‌های آن از جنس برنج (Brass) هستند و اتصال سیم‌ها از طریق ترمینال‌های پیچی انجام می‌شود.

این محصول ساخت کشور ترکیه و تولید برند Bemis است و برای کاربردهای صنعتی که به اتصال سه‌فاز و یک خروجی شکو نیاز دارند، قابل استفاده است.

مشخصات فنی مادگی Bemis BC1-8504-7537

• برند : Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-8504-7537
• نوع محصول : Low Voltage Surface Socket with Schuko Socket
• نوع نصب : روکار / دیواری
• جریان نامی مادگی صنعتی : 160 آمپر
• آرایش قطب‌ها : 3P+E
• تعداد پین اتصال صنعتی : 4 پین
• نوع برق اتصال صنعتی : سه‌فاز
• ولتاژ نامی اتصال صنعتی :380 تا 415 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 7h
• درجه حفاظت : IP67
• نوع ترمینال : پیچی
• جنس بدنه : PA6 / ABS
• جنس کنتاکت : برنج
• ویژگی اضافی : دارای سوکت شکو

ویژگی‌های مادگی روکار 160 آمپر بمیس

• جریان نامی اتصال صنعتی 160 آمپر
• مناسب برای سیستم سه‌فاز 380 تا 415 ولت
• آرایش 3P+E با چهار پین
• مجهز به سوکت شکو روی بدنه
• درجه حفاظت IP67
• طراحی روکار و دیواری
• بدنه ساخته‌شده از PA6 / ABS
• کنتاکت‌های برنجی
• دارای ترمینال‌های پیچی
• ساخت ترکیه توسط برند Bemis

IP67 در مادگی Bemis BC1-8504-7537 چه معنایی دارد؟

درجه حفاظت IP67 دو سطح حفاظت را مشخص می‌کند:

• رقم 6: حفاظت کامل در برابر نفوذ گردوغبار.
• رقم 7: مقاومت در برابر نفوذ آب در شرایط غوطه‌وری موقت تعریف‌شده برای این استاندارد.

حفظ این سطح حفاظت به نصب صحیح، آب‌بندی مناسب و رعایت دستورالعمل سازنده وابسته است. همچنین نباید بدون بررسی کاتالوگ فرض کرد که خروجی شکو نیز دقیقاً همان درجه حفاظت و مشخصات الکتریکی اتصال صنعتی را دارد.

کاربردهای مادگی روکار Bemis BC1-8504-7537

این محصول با توجه به ساختار ترکیبی خود می‌تواند در کاربردهایی استفاده شود که هم اتصال صنعتی سه‌فاز و هم یک خروجی شکو موردنیاز است، از جمله:

• ماشین‌آلات و تجهیزات صنعتی
• کارگاه‌ها و واحدهای تولیدی
• تابلوها و سیستم‌های توزیع برق
• محیط‌های صنعتی دارای گردوغبار و رطوبت
• محل‌هایی که به اتصال سه‌فاز و خروجی شکو نیاز دارند
• تجهیزات صنعتی دارای مصرف‌کننده‌های جانبی سازگار با سوکت شکو

راهنمای نصب مادگی BC1-8504-7537

• برق مدار را کاملاً قطع کنید و از بی‌برق بودن آن اطمینان حاصل کنید.
• محل مناسب نصب روکار روی دیوار یا سطح تجهیزات را مشخص کنید.
• سیم‌های سه‌فاز و ارت را مطابق آرایش 3P+E آماده کنید.
• سیم‌ها را طبق علائم ترمینال‌ها و نقشه سازنده متصل کنید.
• اتصالات پیچی را مطابق دستورالعمل فنی سازنده محکم کنید.
• مادگی را روی سطح موردنظر نصب کرده و وضعیت آب‌بندی را بررسی کنید.
• پیش از راه‌اندازی، سیم‌بندی، اتصال ارت و سازگاری تجهیزات متصل‌شونده را کنترل کنید.

قیمت مادگی Bemis BC1-8504-7537

قیمت این محصول به موجودی و شرایط بازار بستگی دارد. برای اطلاع از قیمت روز و موجودی BC1-8504-7537 با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید مادگی Bemis BC1-8504-7537 از ایستاتجهیز

برای خرید سوکت نری و مادگی صنعتی از برندهای معتبر، می‌توانید از ایستاتجهیز استعلام قیمت و موجودی دریافت کنید.

اهمیت موقعیت ساعت 7h

موقعیت ساعت 7h یکی از مشخصات کلیدی در اتصالات صنعتی است و در سازگاری مکانیکی اتصال نقش دارد. هنگام انتخاب پلاگ متناظر برای BC1-8504-7537 باید موقعیت ساعت، تعداد پین‌ها، آرایش قطب‌ها، جریان و ولتاژ نامی هر دو تجهیز بررسی شود.

تفاوت مادگی معمولی با مدل دارای سوکت شکو

مادگی BC1-8504-7537 علاوه بر اتصال صنعتی سه‌فاز، یک خروجی شکو نیز دارد. این ساختار برای کاربردهایی مفید است که به هر دو نوع اتصال نیاز دارند؛ بااین‌حال، مشخصات الکتریکی و حفاظتی هر خروجی باید طبق اطلاعات رسمی سازنده بررسی شود.

نتیجه‌گیری

مادگی روکار Bemis BC1-8504-7537 یک تجهیز اتصال برق صنعتی با جریان نامی 160 آمپر، آرایش 3P+E، چهار پین و درجه حفاظت IP67 است که برای سیستم‌های سه‌فاز 380 تا 415 ولت طراحی شده و به یک سوکت شکو نیز مجهز است.

طراحی روکار، موقعیت ساعت 7h، بدنه PA6 / ABS، کنتاکت‌های برنجی و ترمینال‌های پیچی از مشخصات این محصول هستند. پیش از انتخاب نهایی، مشخصات خروجی شکو و شرایط نصب باید با کاتالوگ رسمی Bemis تطبیق داده شوند.
