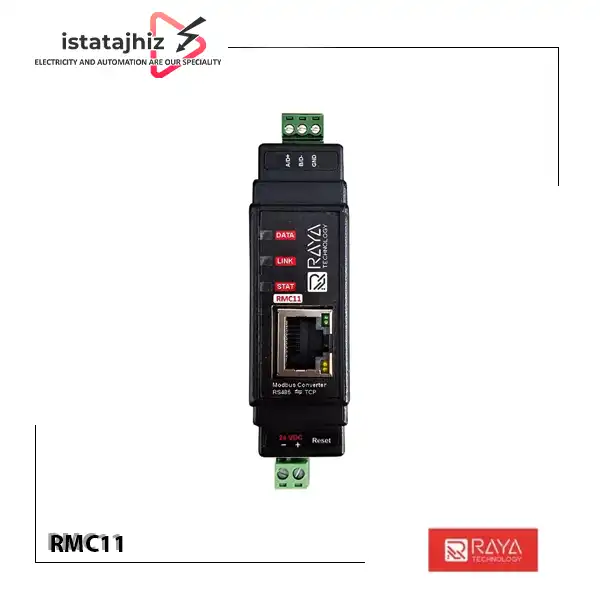

مبدل دوطرفه Modbus RTU به Modbus TCP مدل RMC11

مبدل صنعتی RMC11 یک درگاه ارتباطی دوطرفه برای تبادل داده بین تجهیزات مبتنی بر Modbus RTU و شبکه‌های اترنت مبتنی بر Modbus TCP است. این تجهیز امکان یکپارچه‌سازی دستگاه‌های سریال متصل به رابط RS-485 را با سیستم‌های کنترل، مانیتورینگ و اتوماسیون دارای ارتباط اترنت فراهم می‌کند.

با استفاده از RMC11 می‌توان ارتباط میان تجهیزات سریال و سامانه‌هایی مانند PLC، HMI، DCS و SCADA را برقرار کرد؛ به‌شرط آنکه پروتکل و نقش ارتباطی موردنیاز توسط تجهیزات و تنظیمات شبکه پشتیبانی شود.

یکی از ویژگی‌های مهم این مدل، پشتیبانی از تعداد نامحدود دستگاه‌های Modbus RTU در سمت سریال، مطابق مشخصات اعلام‌شده محصول، و پشتیبانی از یک Device در سمت Modbus TCP است. این ساختار، RMC11 را برای پروژه‌هایی مناسب می‌کند که به اتصال تجهیزات متعدد سریال به یک نقطه ارتباطی TCP نیاز دارند.

برای پروژه‌هایی که به پشتیبانی از چند Device در سمت Modbus TCP نیاز دارند، مدل RMC12 به‌عنوان گزینه پیشرفته‌تر معرفی شده است.

مشخصات فنی مبدل RMC11

• مدل :  RMC11
• نوع محصول : مبدل دوطرفه Modbus RTU به Modbus TCP
• پروتکل سمت سریال : Modbus RTU
• رابط سمت سریال : RS-485
• پروتکل سمت شبکه : Modbus TCP
• رابط شبکه : Ethernet / LAN
• جهت تبادل داده : دوطرفه
• تعداد دستگاه‌های RTU : بدون محدودیت اعلام‌شده در مشخصات محصول
• تعداد Device در سمت TCP : یک Device
• کاربرد اصلی : یکپارچه‌سازی تجهیزات سریال با شبکه اترنت
• تجهیزات قابل استفاده  PLC، HMI، DCS و SCADA سازگار
• مدل پیشرفته‌تر : RMC12 برای کاربردهای نیازمند چند Device در سمت TCP

توجه: سرعت ارتباط سریال، نرخ انتقال داده اترنت، ولتاژ تغذیه، مصرف برق، درجه حفاظت، ابعاد، دمای کاری و تعداد دقیق اتصالات هم‌زمان در اطلاعات ارائه‌شده مشخص نشده‌اند. برای طراحی نهایی و خرید، دیتاشیت رسمی RMC11 را بررسی کنید.

ویژگی‌های مبدل Modbus RTU به TCP مدل RMC11

1. تبدیل دوطرفه داده بین Modbus RTU و Modbus TCP
2. پشتیبانی از رابط سریال RS-485
3. ارتباط با شبکه اترنت از طریق LAN
4. پشتیبانی از تعداد نامحدود دستگاه‌های RTU طبق مشخصات اعلام‌شده
5. پشتیبانی از یک Device در سمت Modbus TCP
6. امکان یکپارچه‌سازی تجهیزات سریال با سیستم‌های کنترل شبکه‌ای
7. مناسب برای پروژه‌های اتوماسیون صنعتی و مانیتورینگ
8. طراحی کاربردی برای ساده‌سازی ارتباط میان دو بستر ارتباطی
9. گزینه‌ای اقتصادی برای پروژه‌هایی با نیاز ارتباطی محدود در سمت TCP

عملکرد مبدل RMC11 چگونه است؟

در بسیاری از پروژه‌های صنعتی، تجهیزات اندازه‌گیری، کنترلرها و دستگاه‌های قدیمی از ارتباط سریال Modbus RTU استفاده می‌کنند؛ درحالی‌که PLCها، سیستم‌های مانیتورینگ یا زیرساخت‌های کنترلی جدید ممکن است از Modbus TCP روی شبکه اترنت بهره ببرند.

• مبدل RMC11 برای برقراری ارتباط میان این دو بستر طراحی شده است.
• روند کلی استفاده از این مبدل به شکل زیر است:
• تجهیزات دارای Modbus RTU از طریق رابط RS-485 به مبدل متصل می‌شوند.
• مبدل از طریق رابط LAN به شبکه اترنت وصل می‌شود.
• تنظیمات ارتباطی سمت سریال و شبکه مطابق مستندات دستگاه انجام می‌شود.
• درخواست‌ها و پاسخ‌های Modbus میان دو سمت ارتباطی مبادله می‌شوند.
• سیستم کنترلی یا مانیتورینگ می‌تواند به داده‌های تجهیزات سریال دسترسی پیدا کند.

این فرایند به انتقال داده میان تجهیزات سازگار کمک می‌کند؛ بااین‌حال، نحوه دقیق نگاشت درخواست‌ها، نقش Client/Server و محدودیت‌های ارتباطی باید بر اساس مستندات رسمی RMC11 تعیین شود.

پروتکل‌های ارتباطی RMC11

Modbus RTU روی RS-485

Modbus RTU یک پروتکل ارتباطی صنعتی است که برای تبادل داده میان کنترلرها، تجهیزات اندازه‌گیری و دستگاه‌های اتوماسیون استفاده می‌شود. در RMC11، ارتباط این سمت از طریق رابط فیزیکی RS-485 برقرار می‌شود.

این رابط برای شبکه‌های سریال صنعتی مناسب است و امکان اتصال چند تجهیز را در یک شبکه فراهم می‌کند؛ البته تعداد عملی دستگاه‌ها به مشخصات الکتریکی شبکه، نوع تجهیزات، طول کابل، توپولوژی و شرایط نصب بستگی دارد. بنابراین عبارت «بدون محدودیت» در مشخصات محصول نباید به معنای ظرفیت فیزیکی نامحدود شبکه RS-485 تفسیر شود.

Modbus TCP روی Ethernet

Modbus TCP نسخه‌ای از پروتکل Modbus است که برای تبادل داده از شبکه‌های مبتنی بر TCP/IP استفاده می‌کند. در RMC11، این ارتباط از طریق رابط Ethernet یا LAN انجام می‌شود.

این قابلیت به سیستم‌های دارای پورت شبکه و پشتیبانی از Modbus TCP اجازه می‌دهد با تجهیزات سریال متصل به مبدل تبادل داده داشته باشند.

نکته فنی: وجود پورت LAN به‌تنهایی برای سازگاری کافی نیست؛ دستگاه مقابل باید از Modbus TCP و نقش ارتباطی موردنیاز پشتیبانی کند.

کاربردهای مبدل RMC11 در صنعت

مبدل RMC11 در پروژه‌هایی کاربرد دارد که لازم است تجهیزات مبتنی بر Modbus RTU به سیستم‌های دارای ارتباط اترنت متصل شوند.

مهم‌ترین کاربردهای آن عبارت‌اند از:

1. اتوماسیون صنعتی: اتصال تجهیزات سریال به شبکه کنترل
2. تابلوهای برق: یکپارچه‌سازی تجهیزات اندازه‌گیری و کنترل
3. مانیتورینگ انرژی: دسترسی شبکه‌ای به اطلاعات تجهیزات سازگار
4. سیستم‌های PLC و HMI: تبادل داده میان تجهیزات سریال و کنترلرهای دارای Modbus TCP
5. سامانه‌های SCADA: جمع‌آوری اطلاعات از تجهیزات مبتنی بر Modbus RTU
6. سیستم‌های DCS: برقراری ارتباط با تجهیزات سریال در صورت پشتیبانی از پروتکل و ساختار موردنیاز
7. نوسازی سیستم‌های قدیمی: اتصال تجهیزات سریال موجود به زیرساخت‌های اترنت

راهنمای نصب و راه‌اندازی مبدل RMC11

برای راه‌اندازی صحیح این مبدل، ابتدا باید سازگاری تجهیزات و پارامترهای ارتباطی بررسی شود.

• بررسی سازگاری: اطمینان حاصل کنید تجهیزات سمت سریال از Modbus RTU و سیستم سمت شبکه از Modbus TCP پشتیبانی می‌کنند.
• اتصال RS-485: سیم‌بندی خطوط سریال را مطابق نقشه و علائم ترمینال‌های دستگاه انجام دهید.
• اتصال LAN: مبدل را طبق دستورالعمل سازنده به شبکه اترنت متصل کنید.
• تأمین تغذیه: ولتاژ تغذیه مجاز را از دیتاشیت بررسی کرده و مطابق آن دستگاه را برق‌دار کنید.
• تنظیمات سریال: آدرس تجهیزات و پارامترهایی مانند Baud Rate، Parity و Stop Bit را با شبکه RTU هماهنگ کنید.
• تنظیمات شبکه: پارامترهای IP و سایر تنظیمات شبکه را مطابق راهنمای دستگاه و ساختار شبکه انجام دهید.
• آزمایش ارتباط: خواندن و نوشتن داده‌ها را در محدوده مجاز و مطابق نقشه رجیستر تجهیزات آزمایش کنید.

توجه: مقادیر دقیق تغذیه، تنظیمات ارتباطی، روش پیکربندی و محدودیت‌های شبکه باید از راهنمای رسمی RMC11 استخراج شوند. پیش از سیم‌کشی، برق تجهیزات را قطع کنید و نصب را مطابق اصول ایمنی برق صنعتی انجام دهید.

قیمت مبدل Modbus مدل RMC11

قیمت مبدل RMC11 ممکن است با توجه به موجودی و شرایط بازار تغییر کند. برای دریافت قیمت روز، بررسی موجودی و دریافت اطلاعات فنی تکمیلی می‌توانید با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید مبدل RMC11 از ایستاتجهیز

برای خرید مبدل دوطرفه Modbus RTU به Modbus TCP مدل RMC11 می‌توانید از ایستاتجهیز استعلام قیمت و موجودی دریافت کنید.

نتیجه‌گیری

مبدل RMC11 یک راهکار ارتباطی صنعتی برای تبادل دوطرفه داده میان تجهیزات مبتنی بر Modbus RTU روی RS-485 و سامانه‌های مبتنی بر Modbus TCP روی Ethernet/LAN است. پشتیبانی از چند دستگاه RTU طبق مشخصات اعلام‌شده و یک Device در سمت TCP، آن را برای پروژه‌های ساده و متوسط یکپارچه‌سازی تجهیزات صنعتی مناسب می‌کند.

برای انتخاب نهایی، سازگاری پروتکل‌ها، ظرفیت موردنیاز سمت TCP، تنظیمات شبکه و مشخصات تغذیه را بررسی کنید. در پروژه‌هایی که به پشتیبانی از چند Device در سمت TCP نیاز دارند، مدل RMC12 نیز قابل بررسی است.
