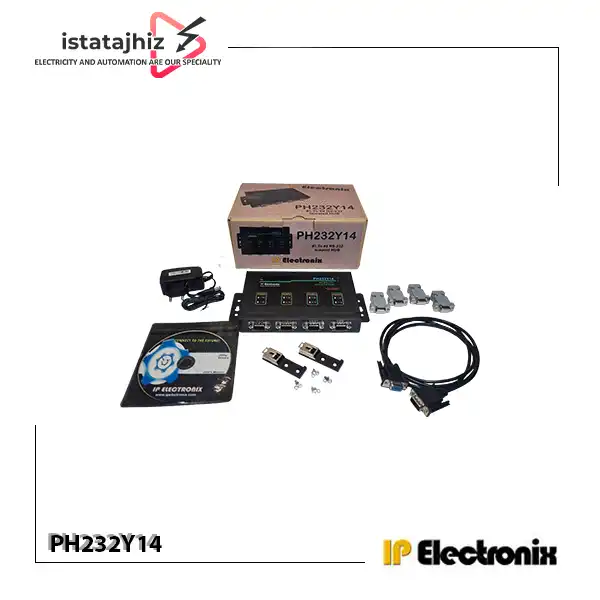

مبدل و ایزولاتور RS-232 یک به چهار IP Electronix PH232Y14

مبدل IP Electronix PH232Y14 یک هاب، ریپیتر، تقویت‌ کننده و Y-Switch صنعتی برای ارتباط سریال RS-232 است که امکان ایجاد 4 پورت RS-232 از یک پورت ورودی را فراهم می‌کند. به کمک این ساختار می‌توان یک خط ارتباطی RS-232 را به چهار تجهیز مختلف متصل کرد، بدون اینکه برای هر تجهیز به یک رابط مستقل نیاز باشد.

این مبدل ارتباطی صنعتی برای محیط‌ هایی طراحی شده که علاوه بر توزیع سیگنال RS-232، موضوعاتی مانند نویز الکتریکی، اختلاف پتانسیل بین تجهیزات و حفاظت از خطوط ارتباطی اهمیت دارد. در PH232Y14 هر یک از پورت‌ ها نسبت به یکدیگر ایزوله شده‌ اند و طراحی دستگاه از ایزولاسیون نوری و الکتریکی 3kV بهره می‌برد.

عملکرد IP Electronix PH232Y14 چگونه است؟

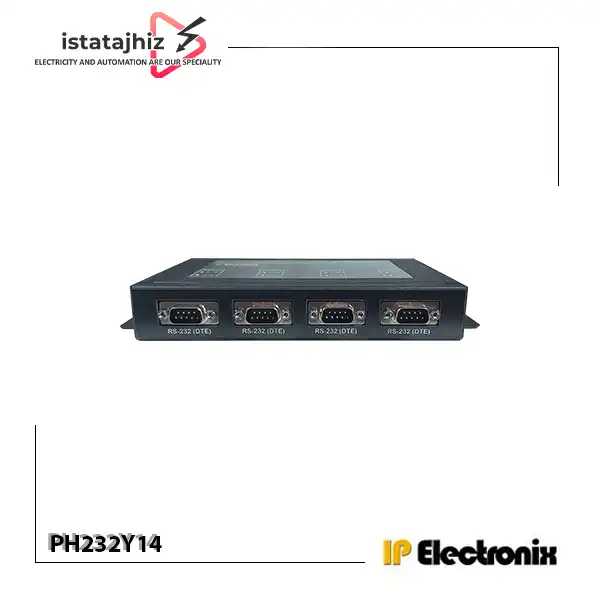

PH232Y14 یک پورت RS-232 را دریافت کرده و چهار مسیر RS-232 در اختیار کاربر قرار می‌دهد. بنابراین می‌ توان یک خط ارتباطی را به حداکثر چهار دستگاه RS-232 منتقل کرد. تمام ارتباطات به‌صورت Full-Duplex انجام می‌شوند و دستگاه از نرخ‌ های انتقال مختلف از 300 تا 230400 بیت بر ثانیه پشتیبانی می‌کند.

این محصول فقط یک تقسیم‌ کننده ساده سیگنال نیست و می‌تواند به‌عنوان Repeater و Amplifier نیز مورد استفاده قرار گیرد. در نتیجه، در پروژه‌ هایی که نیاز به تکرار و تقویت ارتباط سریال وجود دارد، می‌تواند نقش یک تجهیز واسط را در مسیر ارتباطی ایفا کند.

ایزولاسیون مستقل پورت‌ ها برای کاهش اثر نویز

یکی از ویژگی‌ های مهم PH232Y14، ایزوله بودن پورت‌ ها از یکدیگر است. این ساختار کمک می‌کند تأثیر اختلاف پتانسیل و نویز های الکتریکی و الکترومغناطیسی روی خطوط ارتباطی کاهش پیدا کند.

در طراحی این دستگاه، ایزولاسیون 3kV به‌صورت لحظه‌ ای و 500V DC به‌ صورت پیوسته در نظر گرفته شده است. همچنین حفاظت در برابر Surge تا 1500W، ایزولاسیون مغناطیسی 1.5kV و حفاظت ESD تا 15kV نیز در مشخصات فنی محصول ذکر شده است.

این قابلیت‌ ها باعث می‌شوند PH232Y14 برای استفاده در سیستم‌ هایی که تجهیزات ارتباطی در شرایط صنعتی و در مجاورت منابع نویز الکتریکی قرار دارند، گزینه مناسبی برای بررسی باشد.

پشتیبانی از Full Handshake در ارتباط RS-232

PH232Y14 از سیگنال‌ های استاندارد ارتباطی RS-232 شامل TxD، RxD، RTS، CTS، DTR، DSR و GND پشتیبانی می‌کند. همچنین امکان استفاده از Flow Control به روش‌ های RTS/CTS و XON/XOFF وجود دارد.

این موضوع باعث می‌شود دستگاه تنها برای ارتباطات ساده TX/RX محدود نباشد و بتوان از قابلیت‌ های کنترلی استاندارد RS-232 نیز در سیستم‌ های سازگار استفاده کرد.

نرخ انتقال و تنظیمات ارتباطی

این مدل از نرخ‌ های انتقال رایج RS-232 از 300bps تا 230400bps پشتیبانی می‌کند و نوع Baud Rate آن Auto Switching است. همچنین Data Bit در حالت‌های 5، 6، 7 و 8 بیت، Stop Bit در حالت‌ های 1، 1.5 و 2 و Parity در حالت‌ های None، Even، Odd، Space و Mark قابل پشتیبانی است.

بنابراین هنگام استفاده از PH232Y14 باید تنظیمات ارتباطی تجهیزات متصل‌شده با پارامتر های ارتباطی مورد پشتیبانی دستگاه مطابقت داشته باشد.

کاربرد های IP Electronix PH232Y14

ساختار یک به چهار این محصول باعث می‌شود در پروژه‌ هایی که یک منبع RS-232 باید با چند تجهیز ارتباط داشته باشد، بتوان از یک رابط مرکزی استفاده کرد. همچنین ایزولاسیون پورت‌ ها، قابلیت تکرار سیگنال و حفاظت‌ های داخلی، استفاده از آن را در محیط‌ های صنعتی کاربردی‌ تر می‌کند.

اتوماسیون صنعتی

برای ایجاد ارتباط بین تجهیزات کنترلی، سیستم‌ های سریال و تجهیزات دارای رابط RS-232 در تابلو ها و خطوط صنعتی.

سیستم‌ های SCADA

در سیستم‌ های SCADA که یک خط ارتباطی باید به چند تجهیز یا واحد مختلف منتقل شود، PH232Y14 می‌تواند به‌ عنوان هاب ارتباطی و ایزولاتور مورد استفاده قرار گیرد.

سیستم‌ های DCS

برای اتصال و توزیع ارتباطات RS-232 در سیستم‌ های کنترل و مانیتورینگ صنعتی که حفاظت خطوط ارتباطی اهمیت دارد.

تجهیزات مخابراتی

در تجهیزات و سامانه‌ های مخابراتی دارای رابط RS-232، این دستگاه می‌تواند برای تکرار، توزیع و ایزوله‌ کردن ارتباط استفاده شود.

اتصال یک تجهیز RS-232 به چند دستگاه

یکی از کاربرد های اصلی PH232Y14، اتصال یک خط RS-232 به چهار تجهیز مختلف است؛ به‌ خصوص زمانی که استفاده از چند مبدل یا رابط مجزا باعث پیچیده‌ تر شدن سیستم شود.

افزایش طول مسیر ارتباطی

طبق دیتاشیت، استفاده از PH232Y14 می‌تواند طول مسیر RS-232 را از حالت معمول 15 متر به ساختاری تا حدود 30 متر، با 15 متر در هر سمت، افزایش دهد. طول واقعی قابل استفاده همچنان به شرایط کابل، نویز محیط و نحوه اجرای ارتباط بستگی دارد.

مشخصات ارتباط سریال PH232Y14

حفاظت و شرایط تغذیه

PH232Y14 برای استفاده در محیط‌ های صنعتی با مجموعه‌ ای از قابلیت‌ های حفاظتی طراحی شده است. علاوه بر ایزولاسیون 3kV، حفاظت Surge با توان 1500W، ایزولاسیون مغناطیسی 1.5kV و حفاظت ESD تا 15kV در مشخصات آن درج شده است.

تغذیه دستگاه نیز از بازه نسبتاً گسترده 8 تا 48 ولت DC پشتیبانی می‌کند و حداکثر توان مصرفی آن حدود 4.5 وات است. این بازه تغذیه، استفاده از دستگاه را در بسیاری از تابلو های کنترل و سیستم‌ های صنعتی DC ساده‌ تر می‌کند.

وضعیت LED و عیب‌ یابی ارتباط

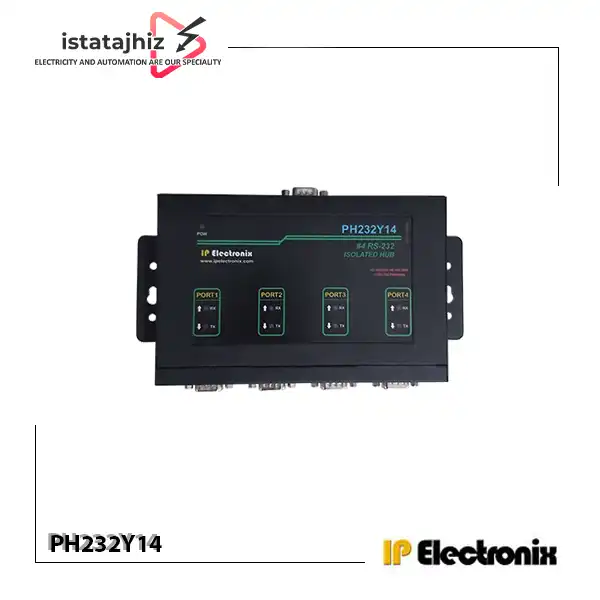

روی دستگاه نشانگر های LED برای نمایش وضعیت تغذیه و فعالیت ارتباطی در نظر گرفته شده است. طبق دیتاشیت، LED سبز برای Power، LED سبز برای USB و LED های مجزا برای وضعیت ارسال و دریافت پورت‌ ها استفاده شده‌ اند.

وجود LED های ارسال و دریافت برای هر پورت می‌تواند هنگام راه‌ اندازی و عیب‌ یابی سیستم مفید باشد؛ زیرا تکنسین می‌تواند فعالیت خطوط ارتباطی را بدون نیاز به تجهیزات اندازه‌ گیری پیچیده‌ تر بررسی کند.

ساختار فیزیکی و شرایط کاری

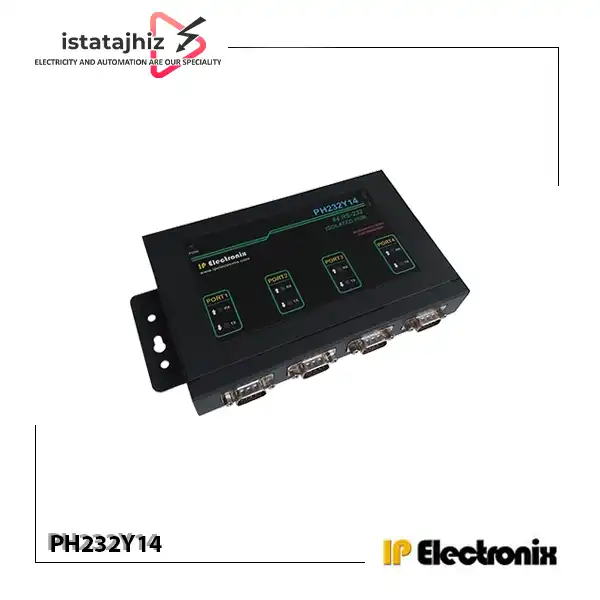

بدنه PH232Y14 از جنس فلز ساخته شده و وزن خود دستگاه حدود 507 گرم است. ابعاد آن نیز 218×122×30 میلی‌ متر اعلام شده است. محدوده دمای کاری دستگاه از 10- تا 70+ درجه سانتی‌ گراد و رطوبت کاری آن 5 تا 95 درصد RH است.

این مشخصات فیزیکی، PH232Y14 را برای نصب در محیط‌ های صنعتی و تابلو های کنترل قابل استفاده می‌کند؛ البته محل نصب باید با توجه به تهویه، شرایط محیطی و فضای مورد نیاز برای کابل‌ کشی انتخاب شود.

راهنمای انتخاب و استفاده

اگر در پروژه خود یک تجهیز RS-232 دارید و لازم است اطلاعات آن به چند دستگاه RS-232 منتقل شود، ساختار 1 به 4 PH232Y14 می‌ تواند نیاز شما را پوشش دهد. در این حالت، به جای استفاده از چند مسیر ارتباطی مستقل، یک هاب مرکزی برای ایجاد چهار مسیر RS-232 در اختیار خواهید داشت.

اگر هدف اصلی شما افزایش قابلیت اطمینان ارتباط در محیط‌ های دارای نویز یا اختلاف پتانسیل است، توجه به قابلیت ایزولاسیون این مدل اهمیت بیشتری پیدا می‌کند. در چنین شرایطی، استفاده از آی پی الکترونیکس و انتخاب یک مبدل ارتباطی صنعتی دارای ایزولاسیون می‌تواند بخشی از مشکلات ناشی از نویز و اختلاف پتانسیل در خطوط سریال را کاهش دهد.

همچنین قبل از نصب، نرخ Baud، تعداد Data Bit، Parity، Stop Bit و نوع Flow Control تجهیزات را بررسی کنید تا تنظیمات ارتباطی دو طرف با یکدیگر سازگار باشند.

مشخصات فیزیکی و محیطی

• جنس بدنه: فلزی
• ابعاد دستگاه: 218×122×30 میلی‌ متر
• وزن دستگاه: حدود 507 گرم
• تغذیه: 8 تا 48V DC
• حداکثر توان مصرفی: حدود 4.5W
• دمای کاری: 10- تا 70+ درجه سانتی‌ گراد
• رطوبت کاری: 5 تا 95 درصد RH
• دمای نگهداری: 40- تا 85+ درجه سانتی‌ گراد

قیمت و خرید مبدل RS-232 یک به چهار IP Electronix PH232Y14

برای اطلاع از قیمت و خرید مبدل RS-232 یک به چهار IP Electronix PH232Y14 می‌ توانید با ایستا تجهیز تماس بگیرید. هنگام خرید، تعداد پورت‌ های مورد نیاز، نوع تجهیزات متصل، فاصله کابل‌ کشی، نرخ انتقال و نیاز به ایزولاسیون را در نظر بگیرید تا مدل انتخاب‌ شده با ساختار سیستم شما مطابقت داشته باشد.
