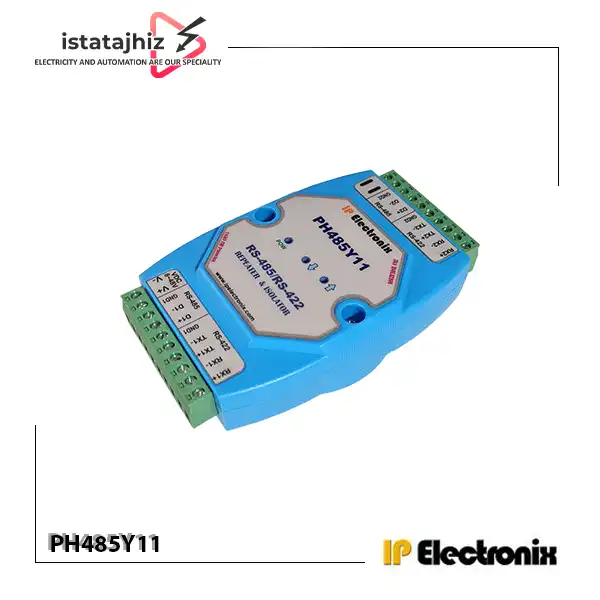

مبدل و ایزولاتور RS-485/RS-422 یک به یک IP Electronix PH485Y11

IP Electronix PH485Y11 یک ریپیتر، تکرار کننده، تقویت‌ کننده و ایزولاتور صنعتی برای شبکه‌ های سریال RS-485 و RS-422 است. این دستگاه برای زمانی طراحی شده که لازم است یک مسیر ارتباطی سریال طولانی‌ تر شود، تعداد تجهیزات متصل به شبکه افزایش پیدا کند یا بین دو بخش شبکه ایزولاسیون الکتریکی ایجاد شود.

این مبدل ارتباطی صنعتی از یک پورت RS-485/RS-422 در هر طرف پشتیبانی می‌کند و به‌ صورت دو طرفه داده‌ ها را بین دو بخش شبکه منتقل می‌کند. استفاده از PH485Y11 می‌تواند طول مسیر ارتباطی RS-485/RS-422 را از حدود 1200 متر استاندارد به حداکثر 2400 متر، یعنی 1200 متر در هر طرف دستگاه افزایش دهد. همچنین در هر سمت امکان پشتیبانی از حداکثر 32 Node وجود دارد.

PH485Y11 چه کاری انجام می‌دهد؟

در شبکه‌ های RS-485 و RS-422، زمانی که فاصله بین تجهیزات افزایش پیدا می‌کند، کیفیت سیگنال و قابلیت اطمینان ارتباط اهمیت بیشتری پیدا می‌کند. PH485Y11 در مسیر ارتباط قرار می‌گیرد و سیگنال سریال را دریافت، باز تولید و به بخش بعدی شبکه منتقل می‌کند.

به زبان ساده، این دستگاه مانند یک نقطه تقویت و تکرار در مسیر ارتباط عمل می‌کند. اگر مسیر بین دو بخش شبکه طولانی باشد، می‌توان PH485Y11 را در محل مناسب قرار داد تا مسیر ارتباطی به دو بخش تقسیم شود.

این دستگاه علاوه بر Repeater، نقش Amplifier و Isolator را نیز دارد و برای کاربرد هایی طراحی شده که علاوه بر افزایش طول شبکه، نیاز به جدا سازی الکتریکی دو بخش ارتباط وجود دارد.

پشتیبانی همزمان از RS-485 و RS-422

یکی از مزیت‌ های PH485Y11 این است که به یک نوع ارتباط سریال محدود نمی‌شود و از هر دو استاندارد RS-485 و RS-422 پشتیبانی می‌کند.

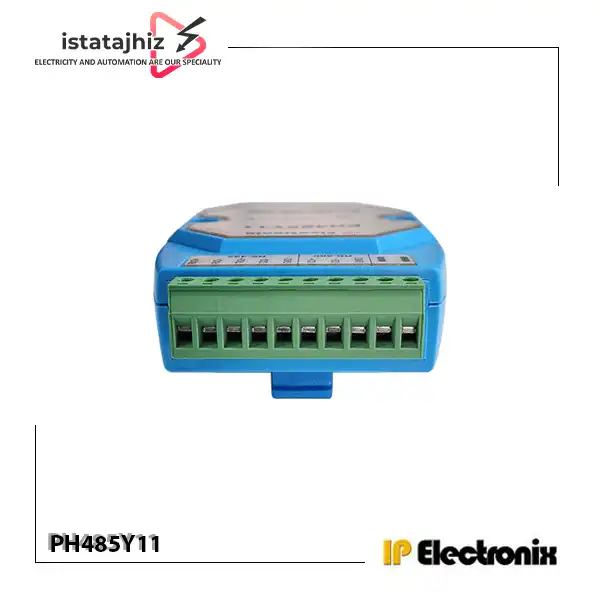

در حالت RS-485، سیگنال‌ های Data+، Data- و GND مورد استفاده قرار می‌گیرند. در حالت RS-422 نیز ارتباط از طریق سیگنال‌ های TX+، TX-، RX+، RX- و GND انجام می‌شود. بنابراین هنگام انتخاب و نصب دستگاه باید نوع سیگنال و نحوه سیم‌ بندی تجهیزات دو طرف بررسی شود.

افزایش طول شبکه تا 2400 متر

یکی از مهم‌ ترین کاربردهای PH485Y11 افزایش طول مسیر RS-485/RS-422 است. طول استاندارد اعلام‌ شده برای این نوع شبکه حدود 1200 متر است؛ با قرار دادن PH485Y11 در مسیر، امکان ایجاد یک مسیر تا 2400 متر فراهم می‌شود که شامل 1200 متر در هر سمت ریپیتر است.

البته این عدد حداکثر مقدار اعلام‌ شده توسط سازنده است و در اجرای واقعی، کیفیت کابل، توپولوژی شبکه، تعداد تجهیزات، نویز محیطی و نحوه ترمینیشن می‌تواند روی عملکرد ارتباط تأثیر بگذارد.

ایزولاسیون 3kV برای محافظت از مسیر ارتباط

در محیط‌ های صنعتی ممکن است تجهیزات مختلف دارای اختلاف پتانسیل باشند یا نویز های الکتریکی و الکترومغناطیسی روی خطوط ارتباطی ایجاد شود. یکی از ویژگی‌ های مهم PH485Y11، وجود ایزولاسیون اپتیکال و الکتریکی 3kV بین دو سمت ارتباط است.

این ایزولاسیون به جدا کردن الکتریکی دو بخش شبکه کمک می‌کند و می‌تواند از انتقال اثرات ناشی از اختلاف پتانسیل و نویز بین دو سمت جلوگیری کند. مشخصات رسمی دستگاه، ایزولاسیون 3kV لحظه‌ ای و 500V DC به‌صورت پیوسته را اعلام می‌کند.

انتقال خودکار بین ارسال و دریافت در RS-485

RS-485 در حالت معمول یک استاندارد Half-Duplex است؛ بنابراین دستگاه باید بین حالت ارسال و دریافت جا به‌ جا شود. در PH485Y11 این تغییر وضعیت به‌صورت خودکار انجام می‌شود و برای کنترل جهت ارسال و دریافت، به سیگنال اضافی مانند RTS نیاز نیست.

این ویژگی باعث می‌شود راه‌ اندازی ریپیتر در شبکه‌ های RS-485 ساده‌ تر باشد و نیاز به کنترل نرم‌ افزاری یا سخت‌ افزاری جداگانه برای تغییر جهت ارتباط وجود نداشته باشد.

کاربرد های مبدل و ریپیتر IP Electronix PH485Y11

PH485Y11 برای شبکه‌ هایی مناسب است که در آنها افزایش طول مسیر، افزایش تعداد Node ها یا ایجاد ایزولاسیون بین دو بخش شبکه مورد نیاز است. ساختار Plug & Play دستگاه نیز فرآیند استفاده از آن را در پروژه‌ های صنعتی ساده‌ تر می‌کند.

اتوماسیون صنعتی

برای تکرار و تقویت ارتباط بین PLC ها، تجهیزات کنترلی، سنسور ها، نمایشگر ها و سایر تجهیزات دارای رابط RS-485 یا RS-422.

سیستم‌ های SCADA

در سیستم‌ های مانیتورینگ و کنترل که تجهیزات در فاصله زیادی از یکدیگر قرار گرفته‌اند، PH485Y11 می‌تواند برای افزایش طول مسیر و ایجاد ایزولاسیون در شبکه مورد استفاده قرار گیرد.

سیستم‌ های DCS

در شبکه‌ های کنترل صنعتی که چند بخش ارتباطی در نقاط مختلف سیستم قرار دارند، استفاده از ریپیتر ایزوله می‌تواند به تفکیک الکتریکی بخش‌ های شبکه کمک کند.

تجهیزات مخابراتی

برای تکرار و انتقال مطمئن‌ تر داده‌ های سریال در تجهیزات مخابراتی دارای رابط RS-485 یا RS-422.

شبکه‌ های طولانی RS-485

زمانی که فاصله تجهیزات از محدوده معمول 1200 متر بیشتر می‌شود، PH485Y11 می‌تواند در نقطه مناسب مسیر قرار گرفته و شبکه را به دو بخش تقسیم کند.

شبکه‌ های دارای تعداد Node بالا

هر سمت PH485Y11 می‌تواند تا 32 Node را پشتیبانی کند؛ بنابراین در ساختار های دارای تجهیزات متعدد، امکان گسترش شبکه فراهم می‌شود.

مشخصات ارتباطی RS-485 و RS-422

اطلاعات فوق مطابق مشخصات اعلام‌ شده توسط سازنده برای PH485Y11 است.

حفاظت در برابر Surge، ESD و نویز

در محیط‌ های صنعتی، خطوط ارتباطی ممکن است در معرض نویز های الکترومغناطیسی، Surge و تخلیه‌ های الکتریکی قرار بگیرند. PH485Y11 برای چنین شرایطی به مجموعه‌ ای از مدار های حفاظتی مجهز شده است.

طبق مشخصات رسمی، این دستگاه دارای حفاظت Surge تا 1500W، ایزولاسیون مغناطیسی داخلی 5kV و حفاظت ESD بیش از ±15kV بر اساس HBM است. این ویژگی‌ ها در کنار ایزولاسیون الکتریکی، PH485Y11 را برای استفاده در شبکه‌ های ارتباطی صنعتی مناسب می‌کند.

سرعت انتقال و تنظیمات ارتباط

PH485Y11 از سرعت انتقال سریال تا 230.4kbps پشتیبانی می‌کند و برای کاربرد های مختلف RS-485 و RS-422 قابل استفاده است. همچنین Parity های Even، Odd، None، Mark و Space در مشخصات دستگاه پشتیبانی می‌شوند.

پیش از راه‌ اندازی بهتر است تنظیمات ارتباطی تجهیزات دو طرف، از جمله Baud Rate و سایر پارامتر های سریال، بررسی شود تا ارتباط بین تجهیزات بدون ناسازگاری برقرار شود.

تغذیه و مصرف انرژی

PH485Y11 با ورودی تغذیه گسترده 8 تا 48 ولت DC کار می‌کند و مصرف توان آن حدود 1 وات است. این ویژگی امکان استفاده از دستگاه را در بسیاری از تابلو های کنترل و سیستم‌ های صنعتی DC فراهم می‌کند.

نشانگر های LED برای بررسی وضعیت ارتباط

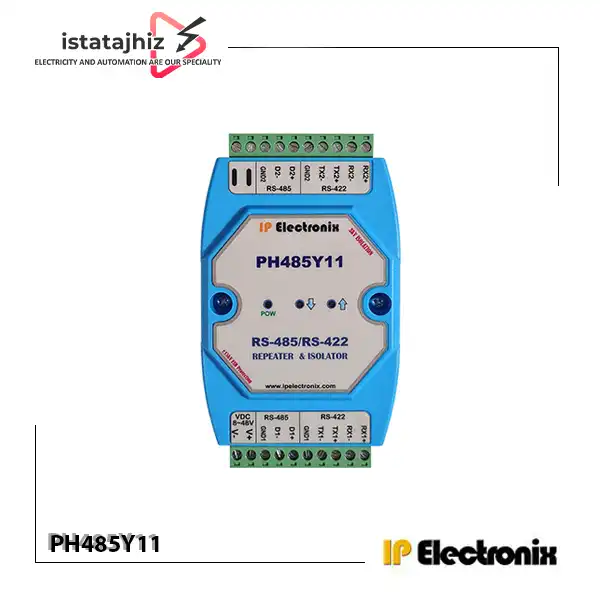

برای بررسی وضعیت دستگاه، سه نوع نشانگر LED روی PH485Y11 در نظر گرفته شده است. LED سبز وضعیت تغذیه را نمایش می‌دهد و LEDهای مربوط به Transmit و Receive، فعالیت ارسال و دریافت داده را نشان می‌دهند.

این نشانگر ها هنگام راه‌ اندازی و عیب‌ یابی شبکه مفید هستند؛ زیرا تکنسین می‌تواند فعالیت ارتباطی را مستقیماً از روی وضعیت LED ها بررسی کند.

ساختار فیزیکی و شرایط محیطی

بدنه دستگاه از جنس پلاستیک است و ابعاد آن 26×71.6×122 میلی‌ متر اعلام شده است. وزن خود دستگاه حدود 185 گرم است. محدوده دمای کاری نیز از 10- تا 70+ درجه سانتی‌ گراد و رطوبت کاری از 5 تا 95 درصد RH اعلام شده است.

به همین دلیل، هنگام نصب PH485Y11 بهتر است فضای کافی برای اتصال کابل‌ ها و دسترسی به تجهیزات در نظر گرفته شود و دستگاه در محلی با شرایط محیطی خارج از محدوده مشخصات سازنده قرار نگیرد.

نکات مهم برای نصب PH485Y11

برای استفاده صحیح از این مبدل ارتباطی صنعتی ابتدا مشخص کنید شبکه شما از RS-485 یا RS-422 استفاده می‌کند. در RS-485 معمولاً ارتباط با زوج سیگنال تفاضلی Data+ و Data- انجام می‌شود، در حالی که RS-422 از مسیر های مجزای TX و RX استفاده می‌کند.

در شبکه‌ های طولانی RS-485، کیفیت کابل زوج تابیده، مسیر عبور کابل، فاصله از منابع نویز و ترمینیشن اهمیت زیادی دارد. قرار دادن ریپیتر در محل مناسب نیز می‌تواند ساختار شبکه را به دو بخش قابل مدیریت تقسیم کند.

از طرف دیگر، اگر دلیل استفاده از ریپیتر فقط افزایش فاصله نیست و اختلاف پتانسیل یا نویز الکتریکی بین دو بخش شبکه وجود دارد، قابلیت ایزولاسیون PH485Y11 اهمیت بیشتری پیدا می‌کند.

قیمت و خرید ریپیتر و ایزولاتور RS-485/RS-422 IP Electronix PH485Y11

برای اطلاع از قیمت و خرید ریپیتر و ایزولاتور RS-485/RS-422 IP Electronix PH485Y11 می‌ توانید با کارشناسان ایستا تجهیز تماس بگیرید. هنگام خرید، نوع شبکه، فاصله بین تجهیزات، تعداد Node ها، سرعت انتقال و نیاز به ایزولاسیون را مشخص کنید تا مدل انتخابی با ساختار شبکه شما مطابقت داشته باشد.
