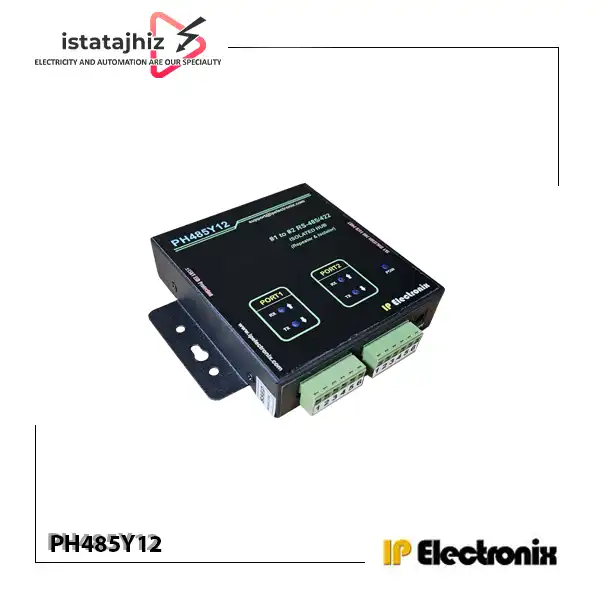

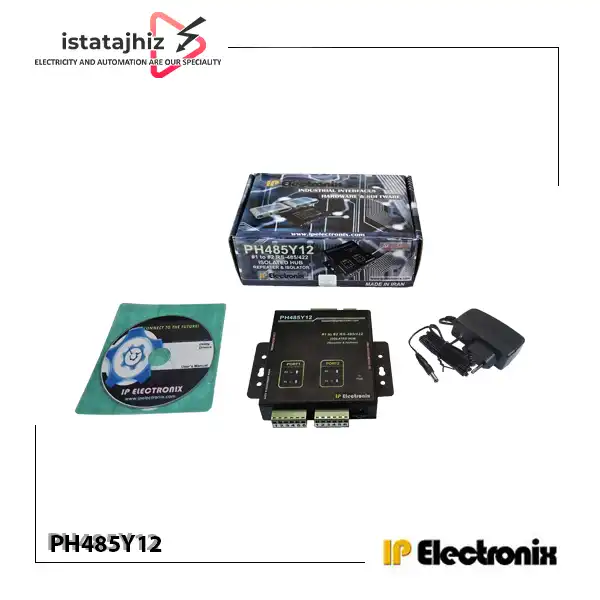

مبدل و ریپیتر RS-485/RS-422 ایزوله IP Electronix PH485Y12

مبدل آی پی الکترونیکس PH485Y12 یک هاب، ریپیتر، تقویت‌ کننده و ایزولاتور صنعتی برای شبکه‌ های ارتباطی RS-485 و RS-422 است که برای ایجاد دو مسیر ارتباطی از یک مسیر اصلی طراحی شده است. این تجهیز علاوه بر تکرار و تقویت سیگنال، با استفاده از ایزولاسیون الکتریکی بین پورت‌ ها به کاهش اثر نویز های الکتریکی و الکترومغناطیسی در مسیر ارتباطی کمک می‌کند.

PH485Y12 برای پروژه‌ هایی مناسب است که در آن‌ ها لازم است یک خط RS-485/RS-422 به دو مسیر مجزا متصل شود یا طول مسیر ارتباطی افزایش پیدا کند. این دستگاه از سرعت انتقال داده تا 230.4kbps پشتیبانی می‌کند و در شرایط مناسب می‌تواند طول ارتباط RS-485/RS-422 را تا 2400 متر افزایش دهد؛ به‌ صورت 1200 متر در هر سمت ریپیتر.

عملکرد PH485Y12 چگونه است؟

این محصول را می‌توان فراتر از یک مبدل معمولی در نظر گرفت. PH485Y12 وظیفه دریافت سیگنال از مسیر ارتباطی، بازسازی و تقویت آن و ارسال مجدد سیگنال به دو مسیر خروجی را بر عهده دارد.

در حالت RS-485، ارتباط به‌ صورت Half-Duplex انجام می‌شود و در حالت RS-422 امکان ارتباط Full-Duplex وجود دارد. بنابراین می‌توان از این تجهیز در شبکه‌ هایی استفاده کرد که بر اساس یکی از این دو استاندارد ارتباطی طراحی شده‌ اند. همچنین امکان استفاده از مسیر ها در حالت‌ های مختلف RS-485 و RS-422 وجود دارد.

ایزولاسیون و حفاظت در برابر نویز

یکی از ویژگی‌ های مهم PH485Y12، استفاده از ایزولاسیون نوری و الکتریکی 3kV بین مسیر های ارتباطی است. این ساختار باعث می‌شود اتصال بخش‌ های مختلف شبکه از نظر الکتریکی از یکدیگر جدا شده و احتمال انتقال اختلاف پتانسیل و برخی اختلالات ناشی از محیط صنعتی کاهش پیدا کند.

در کنار ایزولاسیون، مدار داخلی دستگاه به حفاظت در برابر Surge، ESD و EMI نیز مجهز شده است. حفاظت Surge تا 1500W و حفاظت ESD بیش از ±15kV بر اساس HBM از جمله مشخصات حفاظتی اعلام‌ شده برای این مدل هستند.

این ویژگی‌ ها برای استفاده از یک مبدل ارتباطی صنعتی در محیط‌ هایی که کابل‌ های ارتباطی در کنار تجهیزات قدرت، موتور ها، درایو ها و سایر منابع ایجاد نویز قرار دارند، اهمیت زیادی دارد.

مشخصات فنی و قابلیت‌ های ارتباطی

PH485Y12 برای سازگاری با ساختار های مختلف شبکه سریال طراحی شده و از سیگنال‌ های استاندارد اینترفیس‌ های RS-485 و RS-422 استفاده می‌کند.

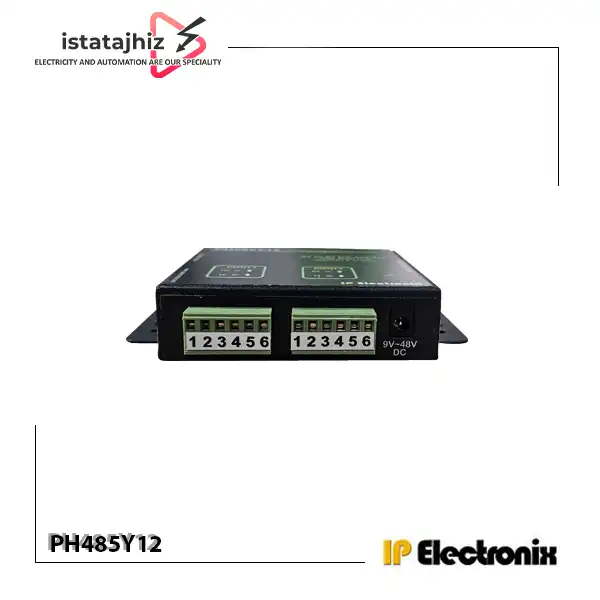

در حالت RS-485، سیگنال‌ های اصلی شامل Data+، Data- و GND هستند. در حالت RS-422 نیز سیگنال‌ های TX+، TX-، RX+، RX- و GND مورد استفاده قرار می‌گیرند. دستگاه همچنین از حالت‌ های مختلف Parity شامل Even، Odd، None، Mark و Space پشتیبانی می‌کند.

یکی دیگر از مزایای این مدل، پشتیبانی از حداکثر 32 Node در سمت RS-485/RS-422 است. این قابلیت باعث می‌شود PH485Y12 برای شبکه‌ هایی با چند تجهیز متصل، کاربرد بیشتری نسبت به یک مبدل نقطه‌ به‌ن قطه ساده داشته باشد.

افزایش فاصله ارتباطی تا 2400 متر

یکی از دلایل استفاده از ریپیتر در شبکه‌ های RS-485 و RS-422، محدودیت طول مسیر کابل است. PH485Y12 با بازسازی و تقویت سیگنال، امکان افزایش طول مسیر را فراهم می‌کند.

طبق مشخصات سازنده، استفاده از این ریپیتر می‌تواند طول مسیر ارتباطی را از حدود 1200 متر به 2400 متر افزایش دهد؛ یعنی حدود 1200 متر در هر سمت ریپیتر. البته این مقدار به شرایط واقعی شبکه، نوع کابل، سرعت انتقال، توپولوژی، ترمینیشن و میزان نویز محیط بستگی دارد و نباید صرفاً به‌ عنوان طول تضمینی کابل در هر پروژه در نظر گرفته شود.

کاربرد های مبدل و ریپیتر IP Electronix PH485Y12

PH485Y12 برای شبکه‌ هایی طراحی شده که در آن‌ ها افزایش طول مسیر، ایجاد چند شاخه ارتباطی یا جدا سازی الکتریکی بخش‌ های مختلف شبکه مورد نیاز است.

اتوماسیون صنعتی

در خطوط تولید و سیستم‌ های کنترل صنعتی می‌توان از PH485Y12 برای تقویت مسیر ارتباطی بین تجهیزات سریال و ایجاد دو مسیر ارتباطی مجزا استفاده کرد.

سیستم‌ های SCADA و DCS

در سیستم‌ های مانیتورینگ و کنترل صنعتی که تجهیزات مختلف از طریق RS-485 یا RS-422 با یکدیگر ارتباط دارند، استفاده از ریپیتر ایزوله می‌تواند به توسعه مسیر ارتباطی و کاهش مشکلات ناشی از اختلاف پتانسیل و نویز کمک کند.

شبکه‌ های تجهیزات صنعتی

در پروژه‌ هایی که چند تجهیز در فاصله زیادی از کنترلر یا تجهیزات مرکزی قرار دارند، PH485Y12 می‌تواند به‌ عنوان ریپیتر و تقویت‌کننده سیگنال در مسیر شبکه قرار بگیرد.

مخابرات و تجهیزات ارتباطی

پشتیبانی از استاندارد های RS-485 و RS-422 و همچنین قابلیت ایزولاسیون باعث شده این مدل برای برخی تجهیزات و سامانه‌ های ارتباطی صنعتی و مخابراتی نیز قابل استفاده باشد. سازنده نیز کاربرد هایی مانند اتوماسیون صنعتی، مخابرات، SCADA و DCS را برای این محصول ذکر کرده است.

نصب و استفاده از PH485Y12

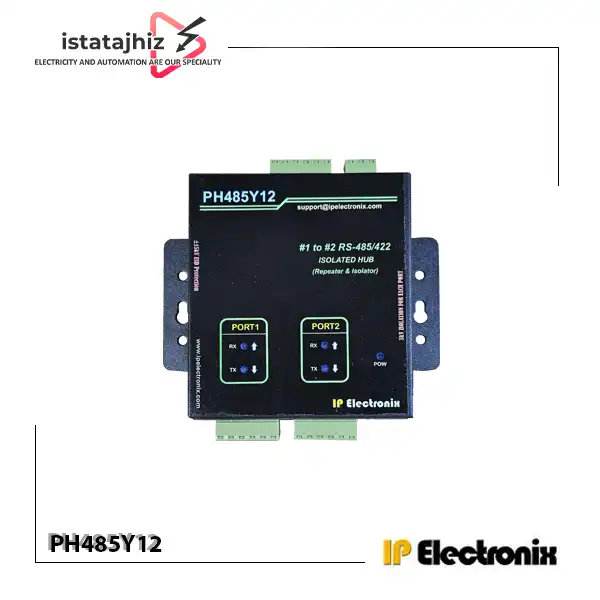

PH485Y12 به‌ صورت Plug & Play طراحی شده و برای استفاده معمول نیازی به نصب درایور خاص ندارد. در طراحی آن LED های مجزا برای وضعیت تغذیه، ارسال و دریافت داده در نظر گرفته شده است که می‌توانند برای بررسی وضعیت عملکرد و عیب‌ یابی اولیه ارتباط مفید باشند.

با وجود Plug & Play بودن دستگاه، کیفیت کابل‌ کشی همچنان اهمیت زیادی دارد. در شبکه‌ های RS-485 و RS-422 انتخاب کابل مناسب، رعایت ساختار سیم‌ بندی، توجه به ترمینیشن و جلوگیری از عبور کابل ارتباطی در مجاورت منابع شدید نویز می‌تواند روی پایداری ارتباط تأثیر مستقیم داشته باشد.

مشخصات فیزیکی و شرایط کاری

PH485Y12 دارای ابعاد 145 × 118 × 27 میلی‌ متر است و برای کار در محدوده دمایی 10- تا 70+ درجه سانتی‌ گراد طراحی شده است. این محدوده دمایی آن را برای بسیاری از تابلو های کنترل، سیستم‌ های اتوماسیون و محیط‌ های صنعتی مناسب می‌کند.

در طراحی این محصول همچنین ایزولاسیون مغناطیسی داخلی و مدار های حفاظتی برای مقابله با شرایط نامناسب الکتریکی در نظر گرفته شده است. بنابراین PH485Y12 را می‌توان در پروژه‌ هایی که پایداری ارتباط سریال و جدا سازی بخش‌ های مختلف شبکه اهمیت دارد، مورد استفاده قرار داد.

قیمت و خرید مبدل و ریپیتر RS-485/RS-422 IP Electronix PH485Y12

برای اطلاع از قیمت و خرید IP Electronix PH485Y12 می‌توانید با ایستا تجهیز تماس بگیرید. هنگام خرید بهتر است نوع استاندارد ارتباطی مورد استفاده، تعداد تجهیزات شبکه، فاصله بین تجهیزات، سرعت انتقال مورد نیاز و شرایط محیطی پروژه را در نظر بگیرید تا مدل و روش اتصال متناسب با شبکه انتخاب شود.
