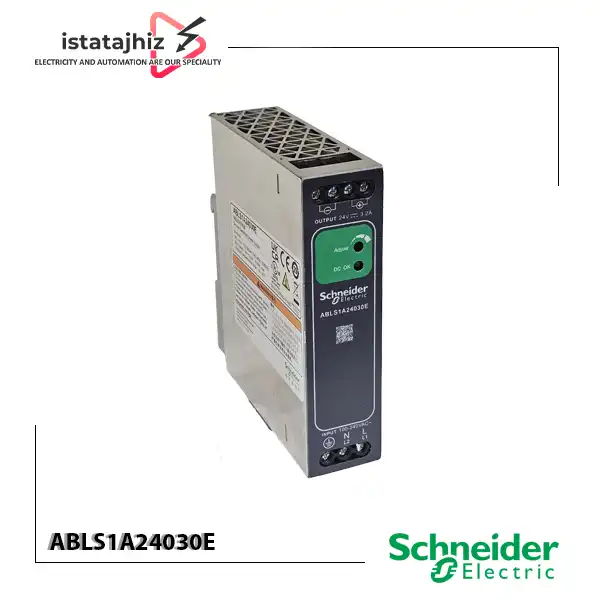

منبع تغذیه سوئیچینگ اشنایدر 24 ولت 3.2 آمپر

منبع تغذیه سوئیچینگ اشنایدر مدل ABLS1A24030E از سری Modicon ABL2 / ABLS یک منبع تغذیه صنعتی تک‌فاز است که برای تبدیل برق ورودی AC به خروجی پایدار 24V DC طراحی شده است. این محصول با جریان خروجی 3.2 آمپر و توان حدود 75 وات، گزینه‌ای کاربردی برای تأمین برق تجهیزات کنترلی و اتوماسیون صنعتی محسوب می‌شود.

این منبع تغذیه با ورودی 100 تا 240 ولت AC کار می‌کند و برای نصب داخل تابلوهای برق و تجهیزات صنعتی، به‌صورت ریل DIN طراحی شده است. به همین دلیل می‌توان از آن در تابلوهای کنترل، ماشین‌آلات صنعتی و سیستم‌های اتوماسیون استفاده کرد.

خروجی 24 ولت DC این پاور برای تجهیزاتی مانند PLC، سنسورها، ماژول‌های I/O، رله‌ها، HMI، تجهیزات ابزار دقیق و سایر تجهیزات کنترلی 24 ولت کاربرد دارد.

همچنین وجود حفاظت در برابر اضافه‌بار و اتصال کوتاه به افزایش ایمنی مدار و محافظت از منبع تغذیه در شرایط غیرعادی کمک می‌کند.

مشخصات فنی منبع تغذیه اشنایدر ABLS1A24030E

• برند Schneider Electric
• سری Modicon ABL2 / ABLS
• کد محصول ABLS1A24030E
• نوع محصول منبع تغذیه سوئیچینگ صنعتی
• نوع ورودی تک‌فاز AC
• ولتاژ ورودی نامی 100 تا 240V AC
• بازه ورودی قابل قبول 90 تا 264V AC
• فرکانس ورودی 50/60Hz
• ولتاژ خروجی 24V DC
• جریان خروجی 3.2A
• توان خروجی حدود 75 تا 76.8W
• نوع نصب ریل DIN
• درجه حفاظت IP20
• خنک‌کاری همرفت طبیعی
• نوع اتصال ترمینال پیچی
• راندمان حدود 87٪
• ابعاد تقریبی 32 × 125 × 102 میلی‌متر
• وزن تقریبی 396 گرم
• نشانگر وضعیت DC-OK
• حفاظت‌ها اضافه‌بار و اتصال کوتاه

منبع تغذیه 24 ولت 3.2 آمپر اشنایدر چه کاربردی دارد؟

بسیاری از تجهیزات کنترلی و اتوماسیون صنعتی با 24V DC کار می‌کنند، در حالی که برق ورودی تابلو معمولاً به‌صورت AC در اختیار است. وظیفه این منبع تغذیه تبدیل برق ورودی AC به یک خروجی 24V DC مناسب برای تجهیزات کنترلی است.

از مهم‌ترین کاربردهای ABLS1A24030E می‌توان به موارد زیر اشاره کرد:

• تغذیه PLC و تجهیزات جانبی
• تأمین برق سنسورهای صنعتی
• تغذیه ماژول‌های I/O
• مدارهای فرمان تابلو برق
• رله‌ها و تجهیزات کنترلی
• HMIهای کم‌مصرف
• تجهیزات ابزار دقیق
• انکودرها
• سیستم‌های کنترل و مانیتورینگ
• تابلوهای اتوماسیون صنعتی
• ماشین‌آلات صنعتی

آیا 3.2 آمپر برای تابلو برق کافی است؟

یکی از مهم‌ترین موارد هنگام انتخاب منبع تغذیه، محاسبه مجموع جریان مصرفی تجهیزات متصل به خروجی است.

منبع تغذیه ABLS1A24030E حداکثر 3.2 آمپر جریان خروجی ارائه می‌دهد. بنابراین مجموع جریان مصرفی تجهیزات 24 ولت DC باید با ظرفیت منبع تغذیه مطابقت داشته باشد.

برای مثال اگر مصرف تجهیزات به شکل زیر باشد:

PLC = 0.8A
سنسورها = 0.4A
رله‌ها = 0.3A
ماژول‌های I/O = 0.6A

مجموع جریان برابر با 2.1A خواهد بود و از ظرفیت نامی 3.2 آمپر کمتر است.

با این حال، در طراحی نهایی باید جریان راه‌اندازی، تغییرات بار، دمای محیط و ضریب اطمینان نیز در نظر گرفته شود و بهتر است منبع تغذیه دقیقاً در مرز ظرفیت نامی خود کار نکند.

مزایای منبع تغذیه سوئیچینگ Schneider ABLS1A24030E

• خروجی استاندارد 24V DC
• جریان خروجی 3.2 آمپر
• توان خروجی حدود 75 وات
• ورودی گسترده 100 تا 240V AC
• مناسب برای شبکه‌های تک‌فاز
• نصب آسان روی ریل DIN
• طراحی مناسب برای تابلو برق
• ابعاد نسبتاً فشرده
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• دارای نشانگر DC-OK
• راندمان حدود 87 درصد
• مناسب برای PLC، سنسور، HMI و تجهیزات کنترلی
• تولید شده توسط Schneider Electric

راهنمای نصب منبع تغذیه ABLS1A24030E

برای نصب صحیح منبع تغذیه اشنایدر ABLS1A24030E مراحل زیر را رعایت کنید:

1. پیش از نصب، برق ورودی تابلو را کاملاً قطع کنید.
2. منبع تغذیه را روی ریل DIN مناسب نصب کنید.
3. فضای کافی برای تهویه و گردش هوا اطراف دستگاه در نظر بگیرید.
4. ورودی AC را مطابق علائم روی ترمینال‌های دستگاه متصل کنید.
5. خروجی 24V DC را به مدار مصرف‌کننده متصل کنید.
6. سیم‌های ورودی و خروجی را با سطح مقطع مناسب انتخاب کنید.
7. اتصالات ترمینال‌ها را به‌صورت مطمئن و مطابق دستورالعمل سازنده محکم کنید.
8. قبل از اتصال تجهیزات حساس، ولتاژ خروجی 24V DC را بررسی کنید.
9. پس از اطمینان از صحت سیم‌کشی، تجهیزات مصرف‌کننده را به خروجی متصل کنید.

نکته: نصب و سیم‌کشی منبع تغذیه صنعتی باید توسط تکنسین یا برق‌کار متخصص و مطابق نقشه تابلو انجام شود.

ابعاد و نحوه نصب در تابلو

ابعاد تقریبی ABLS1A24030E برابر با 32 × 125 × 102 میلی‌متر است. عرض حدود 32 میلی‌متری این محصول باعث می‌شود فضای نسبتاً کمی روی ریل DIN اشغال کند.

با این حال، هنگام طراحی تابلو فقط ابعاد بدنه را در نظر نگیرید؛ فضای لازم برای سیم‌کشی، دسترسی به ترمینال‌ها و گردش هوا نیز باید در نظر گرفته شود.

تفاوت منبع تغذیه سوئیچینگ با منبع تغذیه خطی

منبع تغذیه سوئیچینگ مانند ABLS1A24030E با استفاده از تکنولوژی سوئیچینگ، امکان تأمین توان مناسب را در ابعاد و وزن نسبتاً پایین فراهم می‌کند.

در این مدل راندمان حدود 87 درصد اعلام شده است؛ بنابراین نسبت به یک منبع تغذیه خطی مشابه، معمولاً اتلاف توان و تولید حرارت کمتری دارد. با این وجود، تهویه مناسب داخل تابلو همچنان اهمیت دارد.

قیمت منبع تغذیه اشنایدر ABLS1A24030E

قیمت منبع تغذیه سوئیچینگ اشنایدر ABLS1A24030E به موجودی کالا و شرایط روز بازار بستگی دارد. برای دریافت قیمت روز و استعلام موجودی بهتر است کد کامل محصول ABLS1A24030E را هنگام سفارش اعلام کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید منبع تغذیه اشنایدر 24 ولت 3.2 آمپر از ایستاتجهیز

برای خرید منبع تغذیه Schneider Electric ABLS1A24030E از فروشگاه ایستاتجهیز، پیش از سفارش حتماً مشخصات محصول را با نیاز مدار خود تطبیق دهید.

مهم‌ترین مواردی که باید بررسی شوند:

• ولتاژ ورودی موردنیاز
• جریان مصرفی تجهیزات
• توان کل مدار
• ولتاژ خروجی موردنیاز
• فضای نصب داخل تابلو
• شرایط دمایی محیط
• نوع تجهیزات متصل به خروجی 24V DC

کد ABLS1A24030E را هنگام استعلام اعلام کنید تا از انتخاب مدل صحیح اطمینان حاصل شود.

جمع‌بندی

منبع تغذیه سوئیچینگ اشنایدر ABLS1A24030E یک پاور صنعتی تک‌فاز با خروجی 24V DC، جریان 3.2A و توان حدود 75W است که برای تأمین برق تجهیزات کنترلی و اتوماسیون صنعتی طراحی شده است.

ورودی گسترده 100 تا 240V AC، نصب روی ریل DIN، حفاظت در برابر اضافه‌بار و اتصال کوتاه، ابعاد نسبتاً فشرده و خروجی استاندارد 24 ولت، این مدل را برای استفاده در تابلوهای برق، ماشین‌آلات صنعتی و سیستم‌های کنترل به گزینه‌ای کاربردی تبدیل می‌کند.
