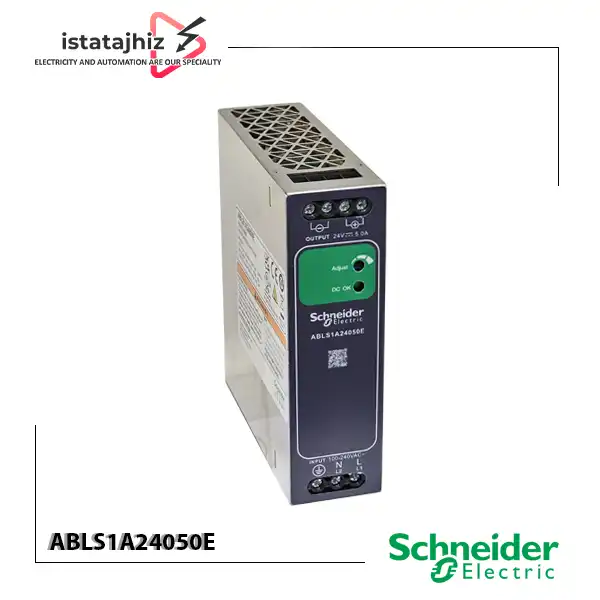

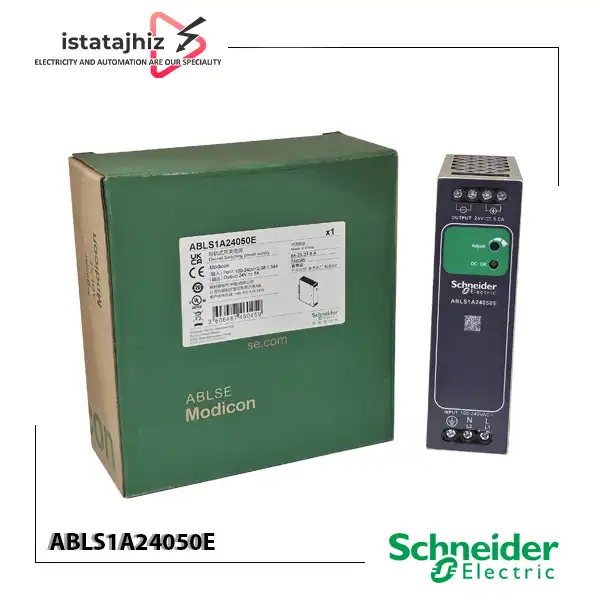

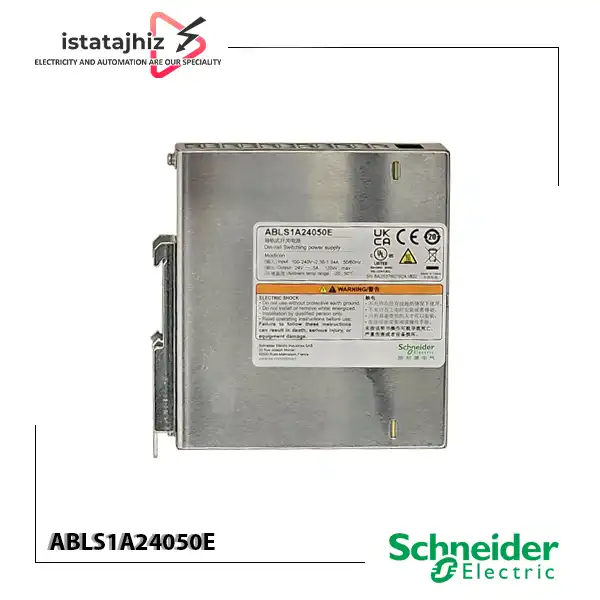

منبع تغذیه سوئیچینگ اشنایدر 24 ولت 5 آمپر

منبع تغذیه سوئیچینگ اشنایدر مدل ABLS1A24050E از سری Easy Modicon ABLSE، یک پاور صنعتی تک‌فاز برای تبدیل برق ورودی AC به خروجی پایدار 24V DC است. این مدل با جریان خروجی 5 آمپر و توان نامی 120 وات، برای تأمین برق تجهیزات کنترلی و اتوماسیون صنعتی مانند PLC، سنسورها، ماژول‌های I/O، رله‌ها، تجهیزات ابزار دقیق و مدارهای فرمان تابلو برق طراحی شده است.

این منبع تغذیه برای نصب روی ریل DIN طراحی شده و به دلیل ابعاد نسبتاً فشرده، برای استفاده در تابلوهای برق و کنترل که فضای نصب اهمیت دارد، گزینه مناسبی محسوب می‌شود. همچنین دارای حفاظت در برابر اضافه‌بار و اتصال کوتاه است و در شرایط خطا پس از رفع مشکل، امکان بازیابی خودکار عملکرد را دارد.

معرفی منبع تغذیه اشنایدر ABLS1A24050E

ABLS1A24050E یک منبع تغذیه سوئیچینگ تنظیم‌شده از خانواده Modicon Power Supply است که ورودی 100 تا 240 ولت AC را به خروجی 24 ولت DC تبدیل می‌کند. خروجی 5 آمپر این مدل، توان نامی 120 وات را در اختیار تجهیزات قرار می‌دهد.

این مدل برای کاربردهای صنعتی و اتوماسیون که به یک منبع 24 ولت DC پایدار و قابل نصب روی ریل نیاز دارند، طراحی شده است.

مشخصات فنی منبع تغذیه اشنایدر ABLS1A24050E

• برند Schneider Electric
• سری Easy Modicon ABLSE
• کد محصول ABLS1A24050E
• نوع منبع تغذیه سوئیچینگ تنظیم‌شده
• نوع ورودی AC / DC
• ولتاژ ورودی نامی AC 100 تا 240V AC
• محدوده ورودی AC 90 تا 264V AC
• ولتاژ ورودی DC 140 تا 340V DC
• فرکانس ورودی 50 تا 60Hz
• ولتاژ خروجی 24V DC
• جریان خروجی 5A
• توان خروجی 120W
• قابلیت تنظیم خروجی 22 تا 28V DC
• نوع نصب ریل DIN / Omega
• درجه حفاظت IP20
• جنس بدنه آلومینیوم
• بازده تا حدود 88٪ در 230V AC
• ابعاد تقریبی 117.6 × 40 × 123.6 میلی‌متر
• وزن حدود 0.55 کیلوگرم
• تعداد خروجی 1 خروجی
• حفاظت‌ها اضافه‌بار، اتصال کوتاه، اضافه‌ولتاژ و اضافه‌دما
• نشانگر وضعیت LED خروجی DC

منبع تغذیه 24 ولت 5 آمپر اشنایدر چه کاری انجام می‌دهد؟

بسیاری از تجهیزات مدار فرمان و اتوماسیون صنعتی با 24V DC کار می‌کنند، در حالی که برق ورودی تابلو معمولاً از شبکه AC تأمین می‌شود. منبع تغذیه ABLS1A24050E وظیفه دارد این برق ورودی را به یک خروجی DC مناسب برای تجهیزات کنترلی تبدیل کند.

خروجی 24V DC / 5A این مدل می‌تواند برای تغذیه مجموعه‌ای از تجهیزات کنترلی استفاده شود؛ البته مجموع جریان مصرفی تجهیزات نباید از ظرفیت منبع تغذیه بیشتر شود.

به عنوان نمونه، اگر مجموع مصرف PLC، سنسورها، رله‌ها و ماژول‌های کنترلی برابر با 3.5 آمپر باشد، این منبع از نظر جریان نامی ظرفیت کافی دارد؛ با این حال در طراحی واقعی باید جریان راه‌اندازی، شرایط دمایی و حاشیه اطمینان نیز در نظر گرفته شود.

کاربردهای منبع تغذیه Schneider ABLS1A24050E

این مدل در بسیاری از تابلوهای کنترل و سیستم‌های اتوماسیون قابل استفاده است، از جمله:

1. تغذیه PLC و تجهیزات جانبی
2. تغذیه سنسورهای صنعتی 24V DC
3. تغذیه ماژول‌های I/O
4. تغذیه رله‌های کنترلی
5. مدار فرمان تابلوهای برق
6. سیستم‌های اتوماسیون صنعتی
7. تجهیزات ابزار دقیق
8. تجهیزات HMI
9. انکودرها و تجهیزات اندازه‌گیری
10. سیستم‌های کنترل و مانیتورینگ
11. ماشین‌آلات صنعتی
12. سیستم‌های بسته‌بندی و انتقال مواد

اشنایدر این خانواده را برای کاربردهایی مانند انتقال مواد، بسته‌بندی، کنترل، صنایع غذایی و نوشیدنی، معدن، نفت و گاز و آب نیز معرفی کرده است.

مزایای منبع تغذیه سوئیچینگ اشنایدر 5 آمپر

1. خروجی استاندارد 24V DC

خروجی 24 ولت DC این مدل برای طیف گسترده‌ای از تجهیزات کنترل صنعتی مناسب است و می‌تواند به عنوان منبع تغذیه مدار فرمان مورد استفاده قرار گیرد.

2. جریان خروجی 5 آمپر

ABLS1A24050E قادر است تا 5A جریان خروجی ارائه دهد و توان نامی آن 120W است.

3. ورودی گسترده

محدوده ورودی نامی 100 تا 240V AC و محدوده قابل قبول گسترده، انعطاف‌پذیری مناسبی برای استفاده در شبکه‌های مختلف فراهم می‌کند.

4. نصب آسان روی ریل DIN

طراحی این پاور برای نصب روی ریل DIN باعث می‌شود بتوان آن را به‌راحتی در تابلوهای برق و کنترل نصب کرد.

5. حفاظت در برابر اضافه‌بار و اتصال کوتاه

این مدل دارای حفاظت‌های داخلی برای جلوگیری از آسیب ناشی از اضافه‌بار و اتصال کوتاه است. پس از برطرف شدن شرایط خطا، بازیابی عملکرد به صورت خودکار انجام می‌شود.

6. ابعاد فشرده

عرض حدود 40 میلی‌متر باعث می‌شود این منبع تغذیه فضای نسبتاً کمی از تابلو را اشغال کند.

حفاظت‌های منبع تغذیه ABLS1A24050E

یکی از نکات مهم در انتخاب پاور صنعتی، نوع حفاظت‌های داخلی آن است. ABLS1A24050E از چند مکانیزم حفاظتی برخوردار است:

• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• حفاظت در برابر اضافه‌ولتاژ
• حفاظت در برابر افزایش دما
• محدودسازی جریان در شرایط اتصال کوتاه
• بازیابی خودکار پس از رفع اضافه‌بار یا اتصال کوتاه

طبق مشخصات اشنایدر، حفاظت اضافه‌بار می‌تواند در محدوده حدود 105 تا 130 درصد عمل کند.

راندمان منبع تغذیه اشنایدر 120 وات

راندمان منبع تغذیه در کاهش تولید حرارت و مصرف انرژی اهمیت دارد. طبق مشخصات منتشرشده، راندمان ABLS1A24050E در ورودی 115V AC حدود 85٪ و در 230V AC حدود 88٪ است.

بنابراین بخشی از توان ورودی در فرآیند تبدیل به گرما تبدیل می‌شود و در طراحی تابلو باید فضای مناسب برای دفع حرارت در نظر گرفته شود.

تنظیم ولتاژ خروجی 22 تا 28 ولت

یکی از قابلیت‌های کاربردی این مدل، امکان تنظیم ولتاژ خروجی در محدوده 22 تا 28V DC است. این قابلیت می‌تواند در شرایطی که نیاز به تنظیم دقیق‌تر ولتاژ مدار 24 ولت وجود دارد، مفید باشد.

با این حال تنظیم خروجی باید مطابق مشخصات تجهیزات متصل و الزامات پروژه انجام شود.

نصب منبع تغذیه ABLS1A24050E روی ریل DIN

ABLS1A24050E برای نصب در تابلوهای برق و روی ریل DIN / Omega طراحی شده است. ابعاد تقریبی دستگاه 117.6 × 40 × 123.6 میلی‌متر است.

هنگام نصب به نکات زیر توجه کنید:

1. فضای کافی اطراف پاور برای تهویه در نظر بگیرید.
2. از نصب در کنار منابع حرارتی شدید خودداری کنید.
3. سیم‌های ورودی AC را از مدارهای حساس DC تا حد امکان تفکیک کنید.
4. سطح مقطع سیم را بر اساس جریان واقعی انتخاب کنید.
5. اتصالات ترمینالی را به‌صورت صحیح و مطابق دستورالعمل سازنده انجام دهید.
6. پس از نصب، ولتاژ خروجی را قبل از اتصال تجهیزات بررسی کنید.

آیا منبع تغذیه 5 آمپر برای تابلو من مناسب است؟

برای پاسخ به این سؤال باید مجموع جریان مصرفی تمام تجهیزات متصل به خروجی 24V DC محاسبه شود.

فرمول ساده:

جریان کل = جریان PLC + سنسورها + رله‌ها + ماژول‌های I/O + سایر تجهیزات

اگر مجموع مصرف تجهیزات مثلاً 3 آمپر باشد، منبع 5 آمپر از نظر ظرفیت نامی در محدوده مناسبی قرار دارد.

اما اگر مجموع مصرف به 5 آمپر نزدیک شود، بهتر است حاشیه اطمینان مناسبی در نظر گرفته شود. همچنین تجهیزات دارای جریان راه‌اندازی یا بارهای خازنی باید جداگانه بررسی شوند.

خرید منبع تغذیه اشنایدر ABLS1A24050E

برای خرید منبع تغذیه سوئیچینگ اشنایدر 24 ولت 5 آمپر ABLS1A24050E، حتماً کد کامل محصول را بررسی کنید تا مدل 5 آمپر با مدل‌های مشابه اشتباه نشود.

این مدل برای پروژه‌هایی که به یک منبع تغذیه 24V DC با جریان 5A و توان 120W نیاز دارند، گزینه‌ای کاربردی برای تابلوهای برق، ماشین‌آلات و سیستم‌های اتوماسیون است. مشخصات رسمی اشنایدر نیز این محصول را به‌عنوان یک منبع تغذیه سوئیچینگ تک‌فاز با ورودی 100 تا 240 ولت AC، خروجی 24 ولت DC و جریان 5 آمپر معرفی می‌کند.

قیمت منبع تغذیه سوئیچینگ اشنایدر 24 ولت 5 آمپر ABLS1A24050E

قیمت منبع تغذیه سوئیچینگ اشنایدر ABLS1A24050E به دلیل نوسانات بازار و تغییرات قیمت تجهیزات برق صنعتی ممکن است متغیر باشد. برای اطلاع از قیمت روز منبع تغذیه اشنایدر 24 ولت 5 آمپر و دریافت اطلاعات دقیق درباره موجودی محصول، شرایط فروش و گارانتی، با کارشناسان فروش ایستاتجهیز تماس بگیرید.

کارشناسان ایستاتجهیز می‌توانند بر اساس مشخصات فنی پروژه، میزان بار مصرفی و تجهیزات موردنظر، شما را در انتخاب و خرید این مدل راهنمایی کنند.

برای استعلام قیمت و خرید منبع تغذیه اشنایدر ABLS1A24050E با کارشناسان ایستاتجهیز تماس بگیرید.
