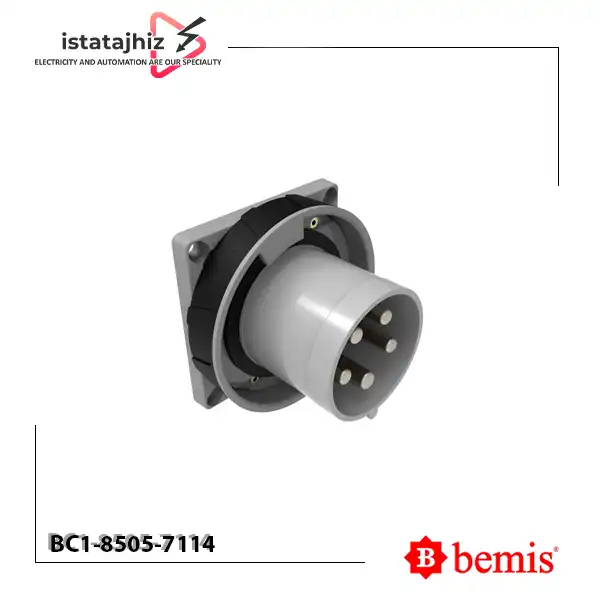

نری تابلویی توکار معکوس بمیس BC1-8505-7114

نری تابلویی Bemis BC1-8505-7114 یک تجهیز اتصال برق صنعتی از سری CEE Norm است که برای اتصال تجهیزات و ماشین‌آلات سه‌فاز با جریان نامی 160 آمپر طراحی شده است. این محصول از نوع Panel Mounted Plug بوده و برای نصب روی تابلو، پنل یا بدنه تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

این مدل دارای 5 پین با آرایش 3P+E+N است؛ یعنی سه فاز، یک اتصال ارت و یک اتصال نول را در اختیار قرار می‌دهد. ولتاژ کاری اعلام‌شده برای این سری 380 تا 450 ولت و فرکانس آن 50/60 هرتز است. همچنین موقعیت ساعت این اتصال 7h بوده و هنگام انتخاب تجهیز مقابل باید با این مشخصه مطابقت داشته باشد.

نری تابلویی BC1-8505-7114 از درجه حفاظت IP67 برخوردار است و برای کاربردهایی که به حفاظت در برابر نفوذ گردوغبار و آب نیاز دارند، مناسب است. بدنه این محصول از پلی‌آمید 6 (Polyamide 6) ساخته شده و در سری CEE Norm بمیس از کنتاکت‌های نقره‌اندود استفاده می‌شود.

این محصول ساخت کشور ترکیه و متعلق به برند Bemis است و برای استفاده در سیستم‌های برق صنعتی، ماشین‌آلات و تجهیزات سه‌فاز کاربرد دارد.

مشخصات فنی نری تابلویی Bemis BC1-8505-7114

• برند :Bemis
• کشور سازنده : ترکیه
• کد محصول : BC1-8505-7114
• سری محصول : CEE Norm
• نوع محصول : Panel Mounted Plug
• نوع نصب : تابلویی
• جریان نامی : 160 آمپر
• آرایش قطب‌ها :3P+E+N
• تعداد پین :5 پین
• نوع برق : سه‌فاز
• ولتاژ : 380 تا 450 ولت
• فرکانس : 50/60 هرتز
• موقعیت ساعت : 7h
• درجه حفاظت : IP67
• جنس بدنه : پلی‌آمید 6 (PA6)
• جنس کنتاکت : نقره‌اندود، مطابق مشخصات سری

ویژگی‌های نری تابلویی 160 آمپر بمیس

1. جریان نامی 160 آمپر
2. دارای 5 پین با آرایش 3P+E+N
3. مناسب برای سیستم‌های برق سه‌فاز دارای نول و ارت
4. طراحی‌شده برای نصب تابلویی
5. برخورداری از درجه حفاظت IP67
6. موقعیت ساعت 7h
7. بدنه ساخته‌شده از پلی‌آمید 6
8. دارای کنتاکت‌های نقره‌اندود در سری مربوطه
9. ساخت کشور ترکیه توسط برند Bemis

درجه حفاظت IP67 در نری بمیس BC1-8505-7114

درجه حفاظت IP67 از دو بخش تشکیل شده است:

• رقم 6: نشان‌دهنده حفاظت کامل در برابر نفوذ گردوغبار است.
• رقم 7: نشان‌دهنده مقاومت در برابر غوطه‌وری موقت در آب، مطابق شرایط تعریف‌شده برای این درجه حفاظت است.

بنابراین نری BC1-8505-7114 برای محیط‌های صنعتی و کارگاهی که احتمال مواجهه با گردوغبار یا آب وجود دارد، مناسب است. البته حفظ این سطح حفاظت به نصب صحیح، آب‌بندی مناسب و رعایت دستورالعمل سازنده وابسته است.

IP67 به معنای مقاومت نامحدود در برابر آب یا امکان استفاده در هر عمق و مدت غوطه‌وری نیست؛ شرایط دقیق باید طبق مستندات سازنده بررسی شود.

کاربردهای نری تابلویی Bemis BC1-8505-7114

نری تابلویی 160 آمپر بمیس در کاربردهای مختلف برق صنعتی مورد استفاده قرار می‌گیرد، از جمله:

1. تابلوهای برق صنعتی
2. ماشین‌آلات و تجهیزات سه‌فاز پرجریان
3. خطوط تولید کارخانه‌ها
4. پنل‌های برق و تجهیزات صنعتی
5. سیستم‌های توزیع برق سه‌فاز
6. تجهیزات دارای مدار نول و ارت
7. محیط‌های صنعتی و کارگاهی
8. سیستم‌های اتصال برق با نیاز به حفاظت IP67

راهنمای نصب نری تابلویی BC1-8505-7114

برای نصب صحیح این تجهیز، مدار باید کاملاً از منبع برق جدا شده و عملیات سیم‌کشی توسط فرد متخصص انجام شود.

• محل مناسب نصب نری روی تابلو یا پنل را مشخص کنید.
• سازگاری ساختار پنل و ابعاد محل نصب را با محصول بررسی کنید.
• سیم‌های سه‌فاز، نول و ارت را مطابق آرایش 3P+E+N شناسایی کنید.
• اتصالات را طبق نقشه و دستورالعمل سازنده انجام دهید.
• از اتصال صحیح ارت، نول و فازها اطمینان حاصل کنید.
• بدنه و اجزای آب‌بندی را به‌درستی مونتاژ کنید.
• پیش از برق‌دار کردن مدار، صحت سیم‌بندی و استقرار مکانیکی محصول را بررسی کنید.

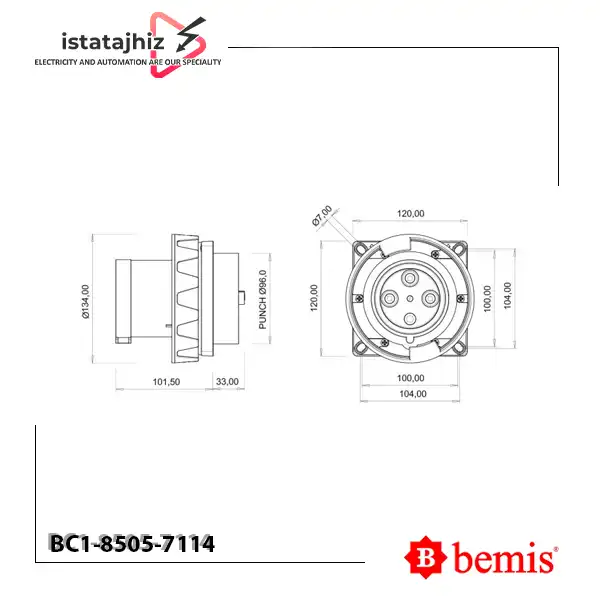

نکته: سایز دقیق کابل قابل اتصال، گشتاور اتصالات، ابعاد برش پنل و جزئیات ترمینال در اطلاعات بررسی‌شده مشخص نشده است؛ بنابراین برای تعیین این موارد باید به نقشه فنی و مستندات سازنده مراجعه شود.

قیمت نری تابلویی Bemis BC1-8505-7114

قیمت نری تابلویی Bemis BC1-8505-7114 ممکن است با توجه به موجودی و شرایط بازار تغییر کند. برای اطلاع از قیمت سوکت نری و مادگی صنعتی و موجودی این محصول می‌توانید از واحد فروش ایستاتجهیز استعلام بگیرید.

خرید نری تابلویی Bemis BC1-8505-7114 از ایستاتجهیز

برای خرید نری تابلویی توکار معکوس 160 آمپر سه‌فاز پنج پین بمیس BC1-8505-7114 می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و اطلاعات فنی، قیمت روز و موجودی محصول را استعلام کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

اهمیت موقعیت ساعت 7h در نری بمیس

موقعیت ساعت در کانکتورهای صنعتی، موقعیت کنتاکت ارت را نسبت به ساختار اتصال مشخص می‌کند و یکی از عوامل مهم در انتخاب تجهیزات مکمل است.

مدل BC1-8505-7114 دارای موقعیت ساعت 7h است؛ بنابراین هنگام انتخاب سوکت متناظر، علاوه بر جریان نامی، ولتاژ، تعداد پین‌ها و آرایش قطب‌ها، تطابق موقعیت ساعت نیز باید بررسی شود.

تفاوت نری تابلویی با نری روکار

نری BC1-8505-7114 از نوع Panel Mounted Plug است و برای نصب روی پنل یا بدنه تجهیزات طراحی شده است. در مقابل، مدل‌های روکار برای نصب روی سطح یا دیوار استفاده می‌شوند.

انتخاب میان این مدل‌ها باید بر اساس ساختار محل نصب، فضای موجود، مسیر کابل و نوع اتصال موردنیاز انجام شود.

تفاوت آرایش 3P+E و 3P+E+N

آرایش 3P+E+N در نری پنج‌پین BC1-8505-7114 شامل سه فاز، یک ارت و یک نول است.

در مقابل، آرایش 3P+E دارای سه فاز و یک ارت است و معمولاً در ساختار چهارپین به کار می‌رود. انتخاب میان این دو باید بر اساس نیاز واقعی مدار به نول و نوع تجهیز مقابل انجام شود.

نتیجه‌گیری

نری تابلویی Bemis BC1-8505-7114 یک تجهیز اتصال برق صنعتی 160 آمپر، سه‌فاز، پنج پین و با آرایش 3P+E+N است که برای ولتاژ اعلام‌شده 380 تا 450 ولت طراحی شده و از درجه حفاظت IP67 برخوردار است.

طراحی تابلویی، موقعیت ساعت 7h، بدنه پلی‌آمید 6 و کنتاکت‌های نقره‌اندود در سری مربوطه از مشخصات مهم این محصول هستند.
