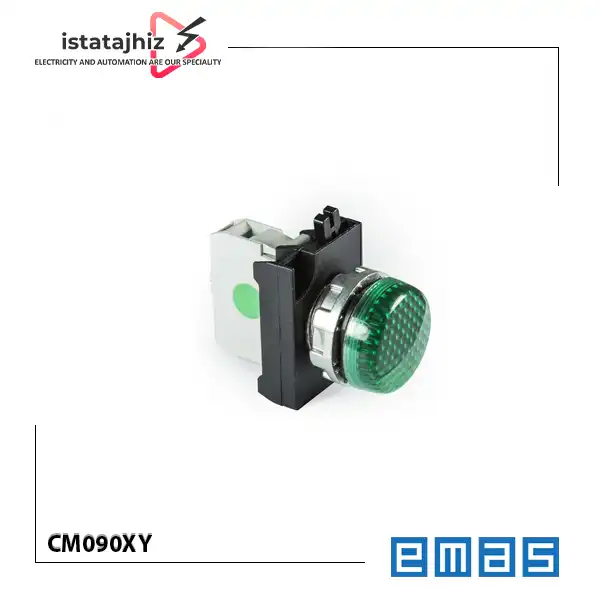

چراغ سیگنال سبز EMAS مدل CM090XY برند EMAS از سری فلزی CM این برند است که برای نمایش وضعیت مدار در تابلوهای برق صنعتی و سیستم های فرمان و کنترل استفاده می شود. این محصول از LED سبز برای اعلام وضعیت نوری بهره می برد و با ولتاژ کاری 12 تا 30 ولت AC/DC کار می کند. ساختار فلزی دایکاست با پوشش کرومات مقاوم در برابر خوردگی، قطر نصب 22 میلی متر و قابلیت کار با هر دو نوع تغذیه AC و DC از ویژگی های مهم این مدل هستند. به همین دلیل، CM090XY برای تابلوهایی که مدار نمایش وضعیت آنها با ولتاژهایی مانند 24 ولت AC یا DC کار می کند، قابل استفاده است.
چراغ سیگنال CM090XY چه کاری انجام می دهد؟
چراغ سیگنال در تابلو برق وظیفه نمایش دیداری وضعیت یک نقطه از مدار را بر عهده دارد. این تجهیز با دریافت ولتاژ از مدار موردنظر روشن می شود و از طریق رنگ نور خود، اطلاعاتی درباره وضعیت تعریف شده در مدار به اپراتور منتقل می کند. در مدل CM090XY، نور سبز LED برای نمایش وضعیت هایی مانند وصل بودن تغذیه یک بخش، فعال بودن مدار فرمان یا آماده به کار بودن یک تجهیز قابل استفاده است. برای مثال، در یک تابلو کنترل می توان چراغ را به گونه ای سیم بندی کرد که با برقرار شدن ولتاژ 24 ولت در مدار مشخصی روشن شود.
نکته مهم این است که چراغ سیگنال به تنهایی وضعیت واقعی عملکرد مکانیکی دستگاه را تشخیص نمی دهد. اگر هدف نمایش روشن بودن موتور یا عملکرد یک کنتاکتور باشد، باید محل اتصال چراغ در مدار به درستی انتخاب شود تا وضعیت موردنظر را نشان دهد.
مهم ترین پارامترهای انتخاب این چراغ سیگنال
به موارد زیر حتما توجه کنید:
ولتاژ تغذیه؛ مهم ترین معیار انتخاب
محدوده ولتاژ کاری CM090XY برابر با 12 تا 30 ولت AC/DC است. این ویژگی امکان استفاده از آن را در مدارهای 24 ولت AC و DC فراهم می کند. با این حال، پیش از خرید باید نوع جریان و مقدار ولتاژ واقعی مدار بررسی شود.
این مدل برای اتصال مستقیم به مدار 220 ولت AC یا DC مناسب نیست. اگر مدار شما با ولتاژ 220 ولت کار می کند، باید مدل دیگری از سری CM را انتخاب کنید که برای آن محدوده ولتاژ طراحی شده باشد.
رنگ نور و مفهوم نمایش
CM090XY دارای نور سبز است. انتخاب رنگ باید با منطق نمایش وضعیت در تابلو و استاندارد علائم مورد استفاده در مجموعه هماهنگ باشد. برای مثال، می توان از نور سبز برای نمایش وضعیت آماده به کار یا فعال بودن یک بخش استفاده کرد؛ البته تعریف نهایی به طراحی مدار و دستورالعمل بهره برداری بستگی دارد.
قطر نصب و فضای پشت پنل
قطر نامی نصب این مدل 22 میلی متر است. بنابراین هنگام نصب روی درب تابلو یا جایگزینی چراغ قدیمی، قطر سوراخ پنل باید بررسی شود. فضای پشت پنل نیز باید برای قرارگیری بدنه و اتصالات کافی باشد.
شرایط محیطی و درجه حفاظت
دمای کاری اعلام شده برای این چراغ از منفی 15 تا مثبت 65 درجه سانتی گراد است. درجه حفاظت درج شده در مشخصات فنی IP50 است، در حالی که سازنده در توضیحات محصول به حفاظت IP65 از سمت جلوی پنل اشاره می کند. بنابراین در محیط های دارای رطوبت یا پاشش آب، نباید صرفا بر اساس عبارت IP65 درباره حفاظت کل مجموعه تصمیم گرفت.
نوع سیم و نحوه اتصال
سطح مقطع سیم قابل اتصال 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ 1.5 نیوتن متر اعلام شده است. رعایت این مقادیر هنگام سیم بندی، به ایجاد اتصال مناسب و جلوگیری از آسیب به محل اتصال کمک می کند.
تفاوت CM090XY با مدل های مشابه سری CM
چراغ های سیگنال سری CM از نظر رنگ نور و ولتاژ کاری در مدل های مختلف عرضه می شوند. هنگام انتخاب، باید کد فنی کامل محصول بررسی شود؛ زیرا مدل هایی با ظاهر مشابه ممکن است برای ولتاژهای متفاوت طراحی شده باشند.
| مدل | رنگ نور | ولتاژ کاری |
|---|---|---|
| CM050XB | سفید | 12 تا 30 ولت AC/DC |
| CM060XK | قرمز | 12 تا 30 ولت AC/DC |
| CM070XM | آبی | 12 تا 30 ولت AC/DC |
| CM080XS | زرد | 12 تا 30 ولت AC/DC |
| CM090XY | سبز | 12 تا 30 ولت AC/DC |
| CM0Z0XY | سبز | 48 ولت AC/DC |
| CM0G0XY | سبز | 110 ولت AC/DC |
| CM0Y0XY | سبز | 100 تا 230 ولت AC |
| CM0T0XY | سبز | 230 ولت DC |
اگر مدار شما 24 ولت AC یا DC است، CM090XY گزینه متناسب با این محدوده محسوب می شود. برای مدار 48 ولت باید CM0Z0XY و برای مدار 100 تا 230 ولت AC باید CM0Y0XY بررسی شود. مدل CM0T0XY نیز برای 230 ولت DC معرفی شده است.
نکات نصب و استفاده
برای نصب CM090XY ابتدا قطر محل نصب روی درب تابلو را با اندازه نامی 22 میلی متر تطبیق دهید. سپس فضای پشت پنل را برای قرارگیری بدنه و اتصالات بررسی کنید.
در سیم بندی، ولتاژ تغذیه باید در محدوده 12 تا 30 ولت AC/DC باشد. سطح مقطع سیم نیز باید با محدوده 1.5 تا 2.5 میلی متر مربع اعلام شده از سوی سازنده مطابقت داشته باشد. گشتاور سفت کردن پیچ اتصالات 1.5 نیوتن متر است. پیش از نصب یا سیم بندی، تغذیه مدار را قطع کنید و از بی برق بودن آن اطمینان حاصل کنید. همچنین اتصال چراغ باید بر اساس نقشه مدار فرمان انجام شود؛ زیرا محل اتصال تعیین می کند که روشن شدن چراغ دقیقا چه وضعیتی را نمایش دهد.
چه کسانی به چراغ سیگنال CM090XY نیاز دارند؟
این محصول برای تابلو سازها، مهندسان برق، تکنسین های برق صنعتی، پیمانکاران و واحدهای نگهداری و تعمیرات مناسب است؛ به ویژه زمانی که برای نمایش وضعیت یک مدار به چراغ LED سبز با تغذیه 12 تا 30 ولت AC/DC نیاز دارند. همچنین در پروژه هایی که تجهیزات فرمان با ولتاژ 24 ولت کار می کنند، این مدل می تواند برای نمایش وضعیت مدار روی پنل تابلو مورد استفاده قرار گیرد.
جمع بندی فنی
چراغ سیگنال EMAS مدل CM090XY یک نشانگر LED سبز از سری فلزی CM است که با ولتاژ 12 تا 30 ولت AC/DC کار می کند و برای نصب روی پنل با قطر نامی 22 میلی متر طراحی شده است.
مهم ترین معیار انتخاب آن، تطبیق ولتاژ و نوع جریان مدار با محدوده کاری چراغ است. این مدل برای مدارهای 24 ولت AC یا DC قابل بررسی است، اما برای مدار 220 ولت مناسب نیست. پیش از سفارش، رنگ نور، قطر محل نصب و شرایط محیطی تابلو را نیز بررسی کنید.
خرید چراغ سیگنال EMAS از ایستا تجهیز
برای خرید چراغ سیگنال سبز EMAS مدل CM090XY می توانید از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران اقدام کنید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور نیز وجود دارد. برای استعلام موجودی و قیمت روز، دریافت فاکتور رسمی یا بررسی قیمت خرید تعداد و پروژه ای، با کارشناسان فروش ایستا تجهیز تماس بگیرید. هنگام ثبت سفارش، کد کامل CM090XY و ولتاژ کاری موردنیاز را اعلام کنید.
- بدنه فلزی دایکاست: ساختار فلزی با پوشش کرومات مقاوم در برابر خوردگی، از ویژگی های ساختاری این مدل است و برای استفاده در تابلوهای صنعتی قابل توجه است.
- تغذیه AC/DC: پشتیبانی از ولتاژ 12 تا 30 ولت AC/DC، امکان استفاده از چراغ را در مدارهای متداول 24 ولت با هر دو نوع جریان فراهم می کند.
- روشنایی LED سبز: استفاده از LED برای نمایش وضعیت مدار، امکان تشخیص دیداری وضعیت تعریف شده را برای اپراتور فراهم می کند.
- قطر نصب 22 میلی متر: این ابعاد با بسیاری از پنل ها و تجهیزات فرمان دارای محل نصب 22 میلی متری سازگار است.
- محدوده ولتاژ کاری این مدل 12 تا 30 ولت AC/DC است و برای اتصال مستقیم به برق 220 ولت مناسب نیست.
- رنگ نور این مدل سبز است؛ در صورت نیاز به رنگ های دیگر باید کد مدل متناسب انتخاب شود.
- قطر نصب 22 میلی متر باید با سوراخ پنل تطبیق داده شود.
