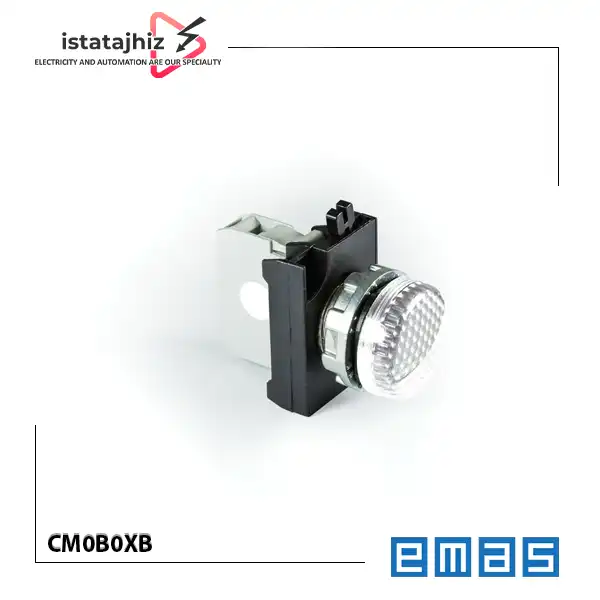

چراغ سیگنال سفید EMAS مدل CM0B0XB

چراغ سیگنال سفید EMAS مدل CM0B0XB برند EMAS یک نشانگر نوری LED از سری فلزی CM است که برای نمایش وضعیت مدار در تابلوهای برق صنعتی، تابلوهای فرمان و پنل های کنترلی استفاده می شود. این مدل با ولتاژ کاری 100 تا 230 ولت AC طراحی شده و برای مدارهای متداول 220 ولت AC در محدوده ولتاژ مجاز آن قابل استفاده است. این چراغ با روشن شدن LED سفید، وضعیت نقطه ای از مدار را که به آن متصل شده است به اپراتور نمایش می دهد. بدنه فلزی دایکاست با پوشش کرومات مقاوم در برابر خوردگی و قطر نصب نامی 22 میلی متر، از ویژگی های ساختاری این محصول هستند. همچنین سازنده برای این مدل بلوک کنتاکت با جنس PA6.6 و کلاس اشتعال پذیری V0 را معرفی کرده است.

کاربردهای چراغ سیگنال سفید EMAS

با توجه به ولتاژ کاری 100 تا 230 ولت AC، این مدل برای تابلوها و مدارهایی مناسب است که تغذیه چراغ از برق متناوب در این محدوده تامین می شود.

تابلوهای برق صنعتی: برای نمایش وصل بودن تغذیه یا فعال بودن یک بخش مشخص از مدار، با توجه به محل نصب و نحوه سیم بندی.

تابلوهای فرمان و کنترل: برای نمایش وضعیت یک مدار فرمان یا خروجی کنترلی که با ولتاژ AC سازگار با چراغ کار می کند.

تابلوهای ماشین آلات صنعتی: برای نمایش وضعیت تعریف شده در سیستم به اپراتور؛ مانند وصل بودن مدار تغذیه یا فعال بودن یک بخش از دستگاه.

تابلوهای توزیع برق: برای ایجاد نشانگر دیداری روی پنل و نمایش وضعیت یک نقطه از مدار.

سیستم های کنترل پمپ و موتور: برای نمایش وضعیت مدار فرمان یا تغذیه تجهیزات، مشروط به اینکه چراغ به نقطه مناسب مدار متصل شده باشد.

رنگ سفید در این مدل امکان استفاده از آن را در طرح های مختلف نمایش وضعیت فراهم می کند؛ با این حال، مفهوم دقیق چراغ باید در نقشه تابلو و علائم پنل مشخص شود تا اپراتور برداشت اشتباهی از وضعیت سیستم نداشته باشد.

پیش از خرید CM0B0XB چه مواردی را بررسی کنیم؟

به موارد زیر حتما توجه کنید:

1. ولتاژ و نوع جریان تغذیه

مهم ترین معیار انتخاب این مدل، ولتاژ و نوع جریان مدار است. CM0B0XB برای ولتاژ 100 تا 230 ولت AC طراحی شده و در مدارهای 220 ولت AC قابل استفاده است.

این مدل برای مدارهای 24 ولت DC، 48 ولت AC/DC یا 230 ولت DC انتخاب مناسبی نیست. اگر مدار شما از جریان مستقیم استفاده می کند، باید مدل متناسب با ولتاژ DC را انتخاب کنید؛ زیرا یکسان بودن رنگ و ظاهر چراغ ها به معنی یکسان بودن مدار داخلی آنها نیست.

2. رنگ نور و مفهوم آن در تابلو

این محصول دارای نور سفید LED است. پیش از خرید، مشخص کنید که رنگ سفید با استاندارد نمایش وضعیت در تابلو و منطق بهره برداری مجموعه هماهنگ باشد. همچنین بهتر است عملکرد مورد انتظار از چراغ، مانند نمایش وجود تغذیه یا فعال بودن یک مدار، در نقشه و برچسب های تابلو مشخص شود.

3. قطر محل نصب

قطر نامی نصب این مدل 22 میلی متر است. بنابراین باید قطر سوراخ روی درب تابلو یا پنل با این اندازه سازگار باشد. در زمان جایگزینی چراغ قدیمی، علاوه بر قطر سوراخ، فضای پشت پنل و امکان نصب بدنه و اتصالات را نیز بررسی کنید.

4. شرایط محیطی و درجه حفاظت

دمای کاری اعلام شده برای CM0B0XB از منفی 15 تا مثبت 65 درجه سانتی گراد است. اگر چراغ در محیط دارای گردوغبار، رطوبت یا پاشش آب نصب می شود، باید به درجه حفاظت و شرایط آب بندی محل نصب توجه شود. با توجه به درج IP50 در مشخصات فنی و اشاره سازنده به IP65 از سمت جلوی پنل، حفاظت قسمت جلویی و پشتی چراغ را یکسان فرض نکنید.

5. مشخصات سیم و اتصال

سازنده سطح مقطع سیم قابل اتصال را 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن پیچ را 1.5 نیوتن متر اعلام کرده است. این مقادیر هنگام انتخاب سیم و اجرای اتصالات باید رعایت شوند تا اتصال الکتریکی و مکانیکی مناسبی برقرار شود.

تفاوت CM0B0XB با مدل های مشابه سری CM

چراغ های سیگنال سری CM از نظر رنگ نور و ولتاژ کاری در مدل های متعددی عرضه می شوند. در انتخاب مدل مناسب، باید کد کامل محصول بررسی شود؛ زیرا برخی مدل ها با وجود رنگ یکسان، برای ولتاژهای متفاوت طراحی شده اند.

اگر به چراغ سیگنال سفید برای مدار 220 ولت AC نیاز دارید، CM0B0XB مدل متناسب با این کاربرد است. در مقابل، برای مدار 24 ولت AC/DC باید CM050XB، برای 48 ولت AC/DC مدل CM0Q0XB و برای 230 ولت DC مدل CM0N0XB بررسی شود.

همچنین اگر ولتاژ تغذیه مناسب است اما رنگ دیگری نیاز دارید، مدل های CM0K0XK، CM0M0XM، CM0S0XS و CM0Y0XY به ترتیب برای رنگ های قرمز، آبی، زرد و سبز در بازه 100 تا 230 ولت AC در فهرست سازنده قرار دارند.

نکات نصب و استفاده

چراغ سیگنال CM0B0XB برای نصب روی پنل با قطر نامی 22 میلی متر طراحی شده است. پیش از نصب، قطر سوراخ پنل و فضای پشت آن را بررسی کنید تا بدنه و اتصالات چراغ با سایر تجهیزات تداخل نداشته باشند.

در زمان سیم بندی، ولتاژ مدار باید در محدوده 100 تا 230 ولت AC باشد. سطح مقطع سیم قابل اتصال طبق مشخصات سازنده 1.5 تا 2.5 میلی متر مربع است و گشتاور سفت کردن پیچ نیز 1.5 نیوتن متر اعلام شده است. پیش از نصب یا سیم بندی، تغذیه مدار را قطع کنید و از بی برق بودن آن اطمینان حاصل کنید. اتصال چراغ باید بر اساس نقشه مدار فرمان انجام شود؛ زیرا محل اتصال مشخص می کند که روشن شدن چراغ دقیقا چه وضعیتی را به اپراتور نشان می دهد.

چه کسانی به چراغ سیگنال CM0B0XB نیاز دارند؟

این مدل برای گروه هایی مناسب است که در طراحی، ساخت یا نگهداری تابلوهای برق به یک چراغ نشانگر سفید با تغذیه AC نیاز دارند:

• تابلو سازهایی که از چراغ سیگنال 220 ولت AC در پنل استفاده می کنند.

• مهندسان برق و طراحان مدار فرمان که به نمایش دیداری وضعیت مدار نیاز دارند.

• تکنسین های برق صنعتی برای تعویض چراغ های معیوب با مدل هم مشخصات.

• پیمانکاران برق صنعتی در پروژه های ساخت و تجهیز تابلو.

• واحدهای نگهداری و تعمیرات کارخانه ها برای جایگزینی چراغ سیگنال در تابلوهای موجود.

جمع بندی فنی

چراغ سیگنال EMAS مدل CM0B0XB یک نشانگر LED سفید از سری فلزی CM است که با ولتاژ 100 تا 230 ولت AC کار می کند و برای نصب روی پنل با قطر نامی 22 میلی متر طراحی شده است.

مهم ترین ویژگی این مدل، ترکیب نور سفید LED با تغذیه مناسب مدارهای AC تا 230 ولت است. پیش از سفارش باید ولتاژ و نوع جریان مدار، رنگ نور، قطر محل نصب و شرایط محیطی تابلو بررسی شوند. اگر مدار شما 220 ولت DC است، این مدل انتخاب مناسبی نیست و باید مدل مخصوص جریان مستقیم را بررسی کنید.

خرید چراغ سیگنال EMAS از ایستا تجهیز

برای خرید چراغ سیگنال سفید EMAS مدل CM0B0XB می توانید از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران اقدام کنید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور نیز فراهم است. برای استعلام موجودی و قیمت روز، دریافت فاکتور رسمی یا بررسی قیمت خرید تعداد و پروژه ای، با کارشناسان فروش ایستا تجهیز تماس بگیرید. هنگام استعلام، کد کامل CM0B0XB و ولتاژ کاری موردنیاز را اعلام کنید تا مدل اشتباه با ولتاژ متفاوت سفارش داده نشود.
