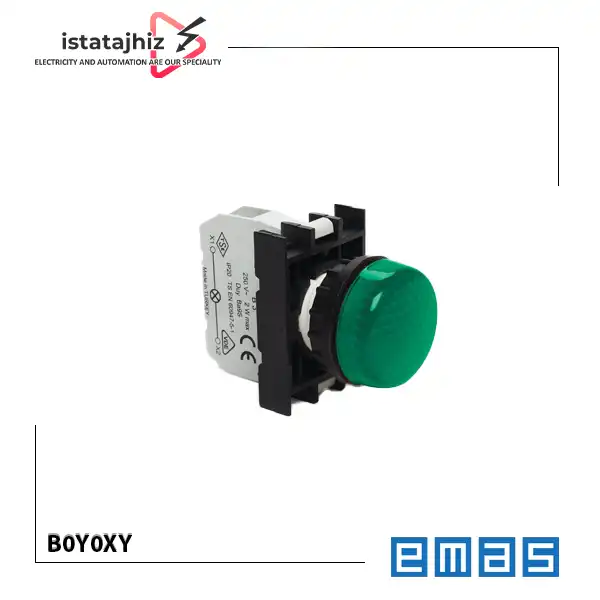

چراغ سیگنال سبز EMAS B0Y0XY یک چراغ نشانگر LED از سری B پلاستیکی برند EMAS است که برای نمایش وضعیت مدارها و تجهیزات در تابلوهای برق و پنل های کنترل صنعتی به کار می رود. این مدل نور سبز دارد، برای نصب در محل با قطر ۲۲ میلی متر طراحی شده و ولتاژ کاری اعلام شده آن ۱۰۰ تا ۲۳۰ ولت AC است. بنابراین، هنگام انتخاب آن باید علاوه بر رنگ نشانگر و اندازه محل نصب، ولتاژ واقعی مدار تغذیه نیز بررسی شود. این مدل برای تغذیه با جریان متناوب معرفی شده است و نباید مشخصات آن را با مدل های سبز دارای ورودی AC/DC ترکیب کرد.
چراغ سیگنال B0Y0XY چه کاری انجام می دهد؟
چراغ سیگنال وضعیت یک مدار یا تجهیز را به صورت دیداری به اپراتور نشان می دهد. برای مثال، در یک تابلو برق ممکن است روشن بودن چراغ سبز نشان دهنده آماده به کار بودن دستگاه، فعال بودن یک مدار یا برقرار بودن یک وضعیت مشخص باشد. با این حال، معنای دقیق چراغ سبز را منطق کنترلی و نقشه برق پروژه تعیین می کند؛ رنگ چراغ به تنهایی تضمین نمی کند که تجهیز در وضعیت خاصی قرار دارد.
در مدل B0Y0XY، نور توسط LED تولید می شود و چراغ برای کار با ولتاژ ۱۰۰ تا ۲۳۰ ولت AC طراحی شده است. چراغ خودش وضعیت را تشخیص نمی دهد؛ نحوه اتصال آن به مدار تعیین می کند که در چه شرایطی روشن یا خاموش شود.
پارامترهای مهم هنگام انتخاب و خرید
۱. ولتاژ مدار: ولتاژ تغذیه چراغ باید با محدوده ۱۰۰ تا ۲۳۰ ولت AC سازگار باشد. ولتاژ را از روی نقشه مدار یا مشخصات مدار فرمان بررسی کنید، نه صرفا از روی ولتاژ نامی کل تابلو.
۲. رنگ نشانگر: رنگ سبز باید با معنایی که در طراحی تابلو برای آن در نظر گرفته شده مطابقت داشته باشد. برای نمونه، اگر چراغ قرار است وضعیت آماده به کار را نمایش دهد، این وضعیت باید در منطق مدار به درستی تعریف شده باشد.
۳. قطر نصب: محل نصب باید با قطر ۲۲ میلی متر سازگار باشد. در صورت تعویض چراغ قدیمی، اندازه سوراخ پنل و ابعاد بخش پشت پنل را نیز بررسی کنید.
۴. شرایط محیطی: محدوده دمای کاری اعلام شده از ۱۵- تا ۷۰+ درجه سانتی گراد است. درجه حفاظت IP50 نیز برای محیط هایی که به حفاظت در برابر آب نیاز دارند کافی نیست.
۵. مشخصات اتصال: سطح مقطع سیم و گشتاور پیچ باید مطابق مشخصات سازنده باشد. این موارد در انتخاب سیم و اجرای اتصال مطمئن اهمیت دارند.
تفاوت B0Y0XY با مدل های مشابه
در سری B پلاستیکی EMAS، چراغ های LED با رنگ های مختلف و ولتاژهای کاری متفاوت عرضه می شوند. کد کامل مدل برای تشخیص این تفاوت ها ضروری است.
| مدل | رنگ نور | ولتاژ کاری اعلام شده |
|---|---|---|
| B090XY | سبز | ۱۲ تا ۳۰ ولت AC/DC |
| B0Z0XY | سبز | ۴۸ ولت AC/DC |
| B0G0XY | سبز | ۱۱۰ ولت AC/DC |
| B0Y0XY | سبز | ۱۰۰ تا ۲۳۰ ولت AC |
| B0M0XM | آبی | ۱۰۰ تا ۲۳۰ ولت AC |
چه زمانی B0Y0XY مناسب است؟ زمانی که به چراغ نشانگر سبز LED با قطر نصب ۲۲ میلی متر و تغذیه ۱۰۰ تا ۲۳۰ ولت AC نیاز دارید.
چه زمانی مدل دیگری را بررسی کنید؟ اگر مدار با ۱۲ تا ۳۰ ولت AC/DC، ۴۸ ولت AC/DC یا ۱۱۰ ولت AC/DC کار می کند، باید مدل متناسب با ولتاژ آن انتخاب شود. همچنین اگر به رنگ دیگری نیاز دارید، کد همان رنگ را بررسی کنید. این مدل ها ممکن است از نظر شکل ظاهری مشابه باشند، اما مشخصات تغذیه آنها یکسان نیست.
نکات نصب و استفاده
پیش از نصب، برق مدار را قطع کنید و از بی برق بودن آن اطمینان حاصل کنید. چراغ را در محل مناسب با قطر ۲۲ میلی متر نصب کرده و سیم بندی را مطابق نقشه مدار و دستورالعمل سازنده انجام دهید.
برای اتصال، سطح مقطع سیم ۱ تا ۲.۵ میلی متر مربع و گشتاور سفت کردن پیچ ۱.۵ نیوتن متر در مشخصات سازنده درج شده است. پس از نصب، ولتاژ تغذیه و اتصالات را بررسی کنید و سپس عملکرد نشانگر را در شرایط کنترل شده آزمایش کنید.
چه کسانی به این محصول نیاز دارند؟
چراغ سیگنال B0Y0XY برای تابلو سازها، مهندسان برق، تکنسین های برق صنعتی، پیمانکاران و واحدهای نگهداری و تعمیرات مناسب است؛ به ویژه زمانی که نمایش یک وضعیت مشخص با نور سبز در تابلو یا پنل کنترل لازم است و ولتاژ مدار با مشخصات چراغ سازگار است.
اگر قصد تعویض چراغ قدیمی را دارید، کد فنی، ولتاژ، رنگ و قطر نصب مدل قبلی را بررسی کنید. یکسان بودن رنگ یا ظاهر به تنهایی برای جایگزینی کافی نیست.
جمع بندی فنی
چراغ سیگنال EMAS B0Y0XY یک نشانگر LED سبز با قطر نصب ۲۲ میلی متر و ولتاژ کاری ۱۰۰ تا ۲۳۰ ولت AC است. پیش از خرید، ولتاژ مدار، رنگ مورد نیاز، قطر محل نصب و درجه حفاظت لازم را بررسی کنید. اگر قرار است این مدل جایگزین چراغ دیگری شود، تطبیق کد فنی و نوع تغذیه اهمیت ویژه ای دارد.
خرید چراغ سیگنال EMAS B0Y0XY از ایستا تجهیز
برای خرید چراغ سیگنال EMAS مدل B0Y0XY می توانید موجودی و قیمت روز را از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران استعلام کنید. امکان سفارش غیرحضوری و ارسال به سراسر کشور نیز وجود دارد. برای خرید تعداد بالا یا تامین پروژه، شرایط فروش و امکان صدور فاکتور رسمی را هنگام ثبت سفارش هماهنگ کنید.
- منبع نور LED: برای نمایش وضعیت مدار با نور سبز LED طراحی شده است.
- قطر نصب ۲۲ میلی متر: امکان استفاده در پنل هایی را فراهم می کند که محل نصب سازگار با این قطر دارند.
- محدوده ولتاژ کاری مشخص: محدوده ۱۰۰ تا ۲۳۰ ولت AC، معیار روشنی برای تطبیق با مدار فراهم می کند.
- مصرف اعلام شده کمتر از ۴ VA: برای برآورد بار مدار نشانگر قابل استفاده است.
- دمای کاری اعلام شده از ۱۵- تا ۷۰+ درجه سانتی گراد: به بررسی سازگاری چراغ با شرایط دمایی محل نصب کمک می کند.
- این مدل برای تغذیه ۱۰۰ تا ۲۳۰ ولت AC مشخص شده است و نباید بدون تایید سازنده در مدار DC استفاده شود. درجه حفاظت IP50 نیز حفاظت در برابر آب را فراهم نمی کند؛ در محیط های مرطوب یا محل های دارای پاشش آب، باید گزینه ای با درجه حفاظت متناسب با شرایط محیط انتخاب شود.
- علاوه بر این، ولتاژ عایقی ۳۰۰ ولت را نباید با ولتاژ کاری چراغ اشتباه گرفت. اگر ولتاژ مدار خارج از محدوده اعلام شده است یا دمای محیط از محدوده کاری فراتر می رود، باید مدل دیگری انتخاب شود یا سازگاری آن از سازنده استعلام شود.
