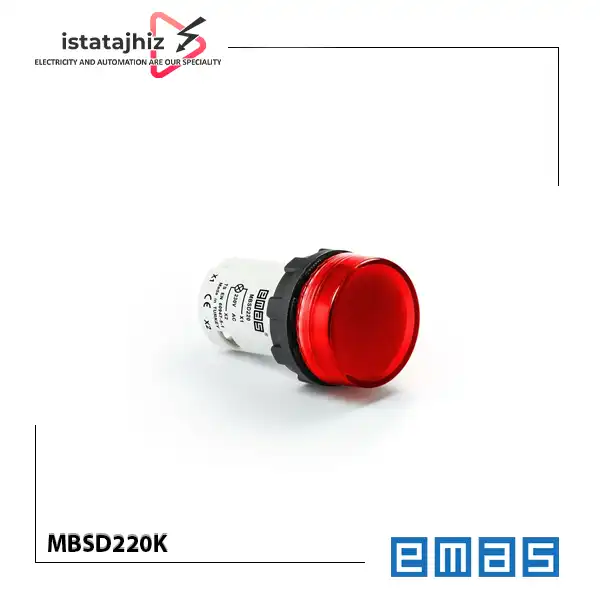

چراغ سیگنال قرمز EMAS مدل MBSD220K

چراغ سیگنال قرمز EMAS مدل MBSD220K یک چراغ نشانگر LED قرمز از سری MB برند EMAS است که برای نمایش وضعیت مدارها و تجهیزات الکتریکی در تابلوهای برق صنعتی و سیستم های کنترل استفاده می شود. این مدل با ولتاژ کاری 230 ولت AC و قطر نصب 22 میلی متر طراحی شده و به دلیل ساختار یکپارچه (Monoblock)، برای نصب در محل تعبیه شده روی درب تابلو مناسب است. روشن شدن چراغ قرمز MBSD220K به اپراتور کمک می کند وضعیت مورد نظر را از طریق یک نشانگر نوری تشخیص دهد. برای مثال، می توان از آن در مدار فرمان برای نمایش فعال بودن یک وضعیت، اعلام هشدار یا مشخص کردن شرایط عملکردی مشخص استفاده کرد. البته معنای دقیق رنگ قرمز به طراحی مدار و استاندارد علائم مورد استفاده در همان تابلو بستگی دارد.

این محصول از LED به عنوان منبع نور استفاده می کند و لنز آن از نوع تخت (Flat) است. بدنه یکپارچه، ترمینال های ساخته شده از پلی آمید PA6.6 با درجه اشتعال پذیری V0 و محافظت در برابر تماس انگشت با بخش های اتصال، از ویژگی های اعلام شده برای این سری هستند.

چراغ سیگنال MBSD220K چه کاربردی دارد؟

چراغ سیگنال MBSD220K برای نمایش نوری وضعیت در مدارهای فرمان و تابلوهای برق به کار می رود. این چراغ به تنهایی وظیفه حفاظت، قطع مدار یا تشخیص خطا را بر عهده ندارد؛ بلکه وضعیت دریافت شده از مدار فرمان را به صورت نور قرمز به اپراتور نشان می دهد.

برای نمونه، در یک تابلو برق می توان چراغ را به خروجی مناسب مدار فرمان متصل کرد تا هنگام فعال شدن آن خروجی، چراغ روشن شود. در این حالت اپراتور بدون نیاز به بررسی مستقیم تجهیزات داخلی تابلو، از وضعیت تعریف شده مطلع می شود.

از کاربردهای متداول این مدل می توان به موارد زیر اشاره کرد:

• نمایش وضعیت هشدار در تابلوهای برق صنعتی

• نشان دادن وضعیت عملکرد یک دستگاه یا بخش مشخص از خط تولید

• نمایش فعال بودن یک خروجی در مدار فرمان

• استفاده در تابلوهای کنترل ماشین آلات و تجهیزات صنعتی

• نمایش وضعیت های تعریف شده در سیستم های اتوماسیون صنعتی

توجه داشته باشید که برای استفاده از این چراغ به عنوان نشانگر خطا، باید خروجی هشدار یا کنتاکت مربوط به سیستم تشخیص خطا به درستی در مدار فرمان طراحی شده باشد.

تفاوت MBSD220K با مدل های مشابه چراغ سیگنال اماس

در سری MB اماس، چراغ های سیگنال با رنگ ها و ولتاژهای مختلف عرضه می شوند. هنگام انتخاب، تنها توجه به رنگ چراغ کافی نیست؛ ولتاژ تغذیه و نوع جریان نیز باید با مدار فرمان هماهنگ باشد.

برای مثال، مدل MBSD220K دارای نور قرمز و تغذیه 230 ولت AC است؛ در حالی که مدل MBSD220DK برای تغذیه 230 ولت DC معرفی شده است. همچنین مدل MBSD220Y از نظر ولتاژ کاری با MBSD220K هم رده است، اما رنگ نور آن سبز است.

این مدل ها از نظر رنگ و نوع تغذیه با یکدیگر تفاوت دارند. بنابراین پیش از سفارش باید کد کامل محصول بررسی شود؛ به ویژه تفاوت پسوند K و Y برای رنگ قرمز و سبز و تفاوت کدهای AC و DC اهمیت دارد.

مزایای چراغ سیگنال قرمز EMAS مدل MBSD220K

یکی از مزیت های این محصول استفاده از منبع نور LED است. LED در مقایسه با بسیاری از منابع نوری قدیمی، مصرف توان کمی دارد و برای نمایش وضعیت در تابلوهای برق گزینه مناسبی محسوب می شود. سازنده برای این مدل جریان کاری 15 میلی آمپر و توان مصرفی کمتر از 4VA اعلام کرده است. ساختار یکپارچه Monoblock نیز باعث می شود چراغ به صورت یک مجموعه واحد نصب شود. این ویژگی برای تابلوهایی که به نشانگرهای مستقل و آماده نصب نیاز دارند، کاربردی است. از دیگر ویژگی های اعلام شده برای این محصول می توان به ترمینال های ساخته شده از PA6.6 با درجه اشتعال پذیری V0 و محافظت Finger Safe اشاره کرد. قطر نصب 22 میلی متری نیز امکان استفاده از آن را در محل های استاندارد نصب تجهیزات فرمان و سیگنال فراهم می کند.

هنگام خرید MBSD220K به چه نکاتی توجه کنیم؟

مهم ترین نکته در انتخاب این چراغ، تطبیق ولتاژ کاری آن با ولتاژ مدار فرمان است. MBSD220K برای تغذیه 230 ولت AC طراحی شده است؛ بنابراین استفاده از آن در مدار 230 ولت DC انتخاب درستی نیست. برای مدار DC باید مدل متناسب با همان ولتاژ، مانند نسخه DC این سری، بررسی شود. موضوع بعدی قطر محل نصب است. این مدل به سوراخ نصب 22 میلی متری نیاز دارد. اگر روی درب تابلو از قبل محل نصب چراغ تعبیه شده است، قطر آن را پیش از سفارش اندازه گیری کنید. همچنین باید به درجه حفاظت IP50 توجه داشت. این درجه حفاظت به معنی آب بندی چراغ در برابر نفوذ آب نیست؛ بنابراین برای محیط های دارای پاشش آب یا شست وشوی مستقیم، باید از تجهیزی با درجه حفاظت متناسب با شرایط محیط استفاده شود.

در نهایت، رنگ چراغ باید با منطق نمایش وضعیت در تابلو هماهنگ باشد. رنگ قرمز معمولاً برای نمایش وضعیت های هشدار یا شرایط نیازمند توجه استفاده می شود، اما تعریف نهایی آن باید مطابق نقشه و استاندارد علائم پروژه باشد.

نکات نصب و استفاده

برای نصب چراغ سیگنال MBSD220K ابتدا محل نصب با قطر مناسب 22 میلی متر آماده می شود. سپس چراغ در محل مورد نظر روی درب تابلو قرار می گیرد و اتصالات الکتریکی آن مطابق نقشه مدار فرمان انجام می شود.

در زمان سیم بندی، سطح مقطع سیم باید در محدوده اعلام شده سازنده، یعنی 1.5 تا 2.5 میلی متر مربع باشد. همچنین گشتاور سفت کردن ترمینال ها 1.5 نیوتن متر اعلام شده است. رعایت این مقادیر به اجرای صحیح اتصال کمک می کند. پیش از نصب یا انجام هرگونه تغییر در سیم بندی، تغذیه مدار باید قطع و از بی برق بودن آن اطمینان حاصل شود. نصب و راه اندازی نیز باید توسط فرد دارای صلاحیت فنی انجام شود.

چراغ سیگنال MBSD220K برای چه کسانی مناسب است؟

این مدل برای تابلو سازها، مهندسان برق، تکنسین های برق صنعتی و واحدهای نگهداری و تعمیرات مناسب است؛ به ویژه زمانی که در مدار فرمان به یک نشانگر قرمز با تغذیه 230 ولت AC و قطر نصب 22 میلی متر نیاز باشد. اگر در پروژه خود به چراغ نشانگر قرمز برای نمایش وضعیت هشدار یا یک شرایط مشخص در تابلو نیاز دارید، MBSD220K می تواند گزینه مناسبی باشد؛ به شرط آنکه ولتاژ تغذیه، درجه حفاظت و شرایط نصب آن با نیاز پروژه مطابقت داشته باشد.

جمع بندی مشخصات و کاربرد

چراغ سیگنال EMAS مدل MBSD220K یک نشانگر LED قرمز از سری MB است که با ولتاژ کاری 230 ولت AC و قطر نصب 22 میلی متر عرضه می شود. این مدل دارای لنز تخت، ساختار یکپارچه، درجه حفاظت IP50 و ترمینال های PA6.6 با درجه اشتعال پذیری V0 است.

مهم ترین نکته در انتخاب آن، تطبیق نوع جریان و ولتاژ تغذیه با مدار فرمان است. این مدل برای مدارهای AC طراحی شده و نباید با نسخه 230 ولت DC اشتباه گرفته شود.
