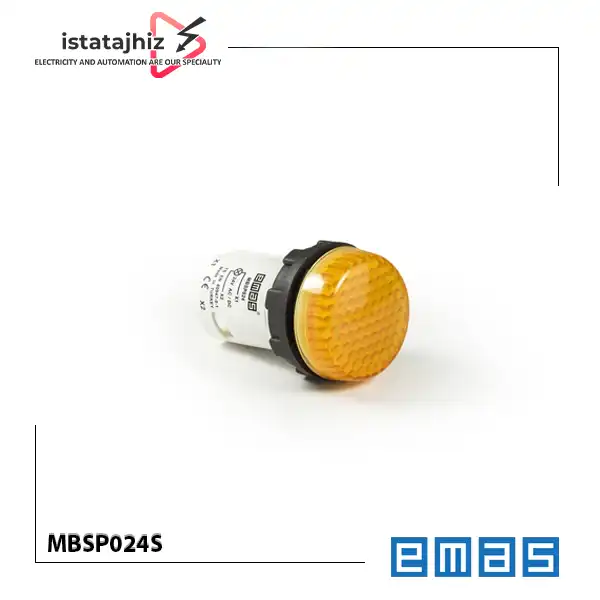

چراغ سیگنال زرد EMAS مدل MBSP024S

چراغ سیگنال زرد EMAS مدل MBSP024S یک نشانگر نوری LED از سری MB برند EMAS است که برای نمایش وضعیت عملکرد تجهیزات و مدارهای فرمان در تابلوهای برق صنعتی استفاده می شود. این مدل با نور زرد، ولتاژ کاری 24 ولت AC/DC و قطر نصب 22 میلی متر طراحی شده است.

یکی از ویژگی های ظاهری این محصول، استفاده از لنز سلولی (Cellular) است. ساختار این لنز در مقایسه با لنز تخت، ظاهر متفاوتی به چراغ می دهد و آن را از مدل های تخت سری MB، مانند MBSD024S، متمایز می کند. در یک تابلو برق، چراغ زرد می تواند برای نمایش وضعیت هشدار، شرایط انتظار، آماده نبودن بخشی از سیستم یا هر وضعیت دیگری که در طراحی مدار برای رنگ زرد تعریف شده است، به کار رود. بنابراین نقش اصلی این محصول، تبدیل وضعیت الکتریکی مدار فرمان به یک علامت نوری قابل مشاهده برای اپراتور است.

نکته مهم در انتخاب این مدل، ولتاژ 24 ولت AC/DC آن است. این ویژگی امکان استفاده از چراغ در مدارهای فرمان 24 ولت متناوب یا مستقیم را فراهم می کند؛ در نتیجه برای کاربردهایی که تغذیه فرمان آنها 24 ولت است، قابل بررسی خواهد بود.

کاربردهای چراغ سیگنال زرد اماس

به دلیل ولتاژ کاری 24V AC/DC و رنگ نور زرد، این مدل برای تابلوها و سیستم هایی مناسب است که در آنها از تغذیه فرمان 24 ولت استفاده می شود.

نمایش هشدار در تابلو برق: در صورتی که مدار کنترل، خروجی هشدار 24 ولت داشته باشد، می توان از این چراغ برای نمایش وضعیت هشدار استفاده کرد.

نمایش وضعیت انتظار یا آماده نبودن تجهیز: در برخی ماشین آلات صنعتی، رنگ زرد برای نمایش شرایطی مانند انتظار برای فرمان بعدی، آماده نبودن دستگاه یا نیاز به بررسی وضعیت استفاده می شود.

نمایش وضعیت خروجی PLC: در صورت تطابق ولتاژ و مشخصات خروجی، می توان چراغ را به خروجی مناسب PLC متصل کرد تا وضعیت یک فرمان یا شرط کنترلی مشخص شود.

استفاده در پنل های کنترل ماشین آلات: این چراغ می تواند برای نمایش وضعیت های عملیاتی تعریف شده در پنل اپراتوری ماشین آلات به کار رود.

معنای دقیق رنگ زرد باید در نقشه برق و دستورالعمل بهره برداری دستگاه مشخص شود؛ زیرا کاربرد رنگ ها ممکن است با توجه به استاندارد و منطق طراحی پروژه متفاوت باشد.

لنز سلولی در MBSP024S چه تفاوتی ایجاد می کند؟

یکی از تفاوت های مهم چراغ های سیگنال سری MB، نوع لنز آنهاست. در کدهای این خانواده، مدل های SD با لنز تخت (Flat) و مدل های SP با لنز سلولی (Cellular) معرفی می شوند.

بنابراین MBSP024S از نوع لنز سلولی است؛ در حالی که مدل MBSD024S با همان رنگ و ولتاژ، لنز تخت دارد. این تفاوت در درجه اول به ساختار ظاهری و نحوه نمایش نور مربوط است و نباید بدون اطلاعات فنی سازنده، آن را به معنی تفاوت در ولتاژ یا قابلیت الکتریکی دانست. اگر در طراحی پنل، ظاهر برجسته یا الگوی لنز سلولی مدنظر باشد، مدل MBSP024S قابل بررسی است. در مقابل، اگر لنز تخت مورد نیاز باشد، MBSD024S انتخاب هم خانواده آن خواهد بود.

مهم ترین نکات انتخاب و خرید MBSP024S

به موارد زیر توجه کنید:

1. ولتاژ و نوع جریان مدار فرمان

مهم ترین پارامتر برای انتخاب این مدل، ولتاژ تغذیه است. MBSP024S برای 24 ولت AC/DC معرفی شده است؛ بنابراین باید ولتاژ واقعی مدار فرمان با مقدار نامی چراغ مطابقت داشته باشد. اگر مدار شما 12، 48 یا 230 ولت است، باید مدل دیگری از سری MB را بررسی کنید.

2. نوع لنز مورد نیاز

این مدل لنز سلولی دارد. اگر در پنل از چراغ های لنز تخت استفاده شده یا ظاهر یکسان برای تمام نشانگرها اهمیت دارد، تفاوت مدل های MBSP و MBSD را پیش از خرید بررسی کنید.

3. رنگ نور و منطق نمایش وضعیت

چراغ زرد معمولاً برای وضعیت های هشدار، انتظار یا شرایط نیازمند توجه استفاده می شود. بهتر است پیش از انتخاب رنگ، نقشه مدار فرمان و استاندارد رنگ بندی تابلو بررسی شود تا اپراتور در تشخیص وضعیت ها دچار اشتباه نشود.

4. قطر محل نصب

قطر نصب این چراغ 22 میلی متر است. اگر قرار است چراغ روی درب تابلو یا پنل موجود نصب شود، قطر سوراخ و فضای پشت پنل را بررسی کنید.

5. شرایط محیط نصب

درجه حفاظت اعلام شده برای این مدل IP50 است. این درجه حفاظت برای محیط های دارای پاشش مستقیم آب یا گردوغبار شدید مناسب نیست. اگر تابلو در محیط مرطوب یا فضای باز نصب می شود، باید حفاظت محیطی چراغ و مجموعه پنل به صورت جداگانه ارزیابی شود.

تفاوت MBSP024S با مدل های مشابه

برای انتخاب صحیح از خانواده MB، باید تفاوت ولتاژ، رنگ و نوع لنز را در نظر بگیرید. مدل های زیر از نظر رنگ یا ساختار با MBSP024S قابل مقایسه هستند:

در این مقایسه، مدل های MBSP024K، MBSP024M، MBSP024Y و MBSP024B از نظر ولتاژ و نوع لنز با مدل زرد یکسان هستند و تفاوت اصلی آنها رنگ نور است. اما MBSD024S علاوه بر رنگ و ولتاژ یکسان، از لنز تخت استفاده می کند. اگر به چراغ زرد 24 ولت با لنز سلولی نیاز دارید، MBSP024S گزینه متناسب با این مشخصات است. اگر رنگ دیگری لازم دارید، می توانید کد هم خانواده را انتخاب کنید؛ اما برای ولتاژهای متفاوت باید مدل دیگری از سری MB بررسی شود.

نکات نصب و استفاده

این مدل برای نصب در محل دارای قطر 22 میلی متر طراحی شده است. پیش از نصب، ابعاد محل قرارگیری روی پنل و فضای پشت آن را بررسی کنید. طبق اطلاعات فنی درج شده برای این مدل، سطح مقطع سیم قابل اتصال 1.5 تا 2.5 میلی متر مربع و گشتاور سفت کردن ترمینال 1.5 نیوتن متر است. رعایت این مقادیر در سیم بندی اهمیت دارد.

پیش از سیم بندی، تغذیه مدار را قطع کنید و از بی برق بودن آن اطمینان داشته باشید. همچنین ولتاژ 24 ولت AC یا DC مدار را با مشخصات چراغ تطبیق دهید. برای نصب نهایی، دستورالعمل سازنده و الزامات ایمنی تابلو باید رعایت شود.

چه کسانی به چراغ سیگنال MBSP024S نیاز دارند؟

این مدل برای گروه های زیر کاربرد دارد:

• تابلو سازهایی که برای پنل های کنترل به نشانگر زرد 24 ولت نیاز دارند.

• مهندسان برق و طراحان مدار فرمان که قصد نمایش وضعیت هشدار یا انتظار را دارند.

• تکنسین های برق صنعتی که وظیفه نصب یا تعویض چراغ های سیگنال تابلو را بر عهده دارند.

• واحدهای نگهداری و تعمیرات که به دنبال جایگزینی چراغ زرد 24 ولت با لنز سلولی هستند.

• سازندگان ماشین آلات و پنل های کنترل با مدار فرمان 24V AC/DC.

جمع بندی فنی

چراغ سیگنال EMAS مدل MBSP024S یک نشانگر LED زرد با ولتاژ کاری 24V AC/DC، لنز سلولی و قطر نصب 22 میلی متر است. این محصول برای نمایش وضعیت های تعریف شده در مدار فرمان تابلوهای برق و پنل های کنترل استفاده می شود. پیش از سفارش، سه مورد را با سیستم خود تطبیق دهید: ولتاژ 24 ولت AC/DC، رنگ نور زرد و نوع لنز سلولی. همچنین درجه حفاظت IP50 را با شرایط محیط نصب مقایسه کنید.

خرید چراغ سیگنال EMAS مدل MBSP024S از ایستا تجهیز

برای خرید چراغ سیگنال زرد اماس مدل MBSP024S می توانید از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران اقدام کنید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور فراهم است. برای اطلاع از موجودی و قیمت روز، دریافت فاکتور رسمی یا استعلام قیمت خرید تعداد و پروژه ای با واحد فروش ایستا تجهیز تماس بگیرید.
