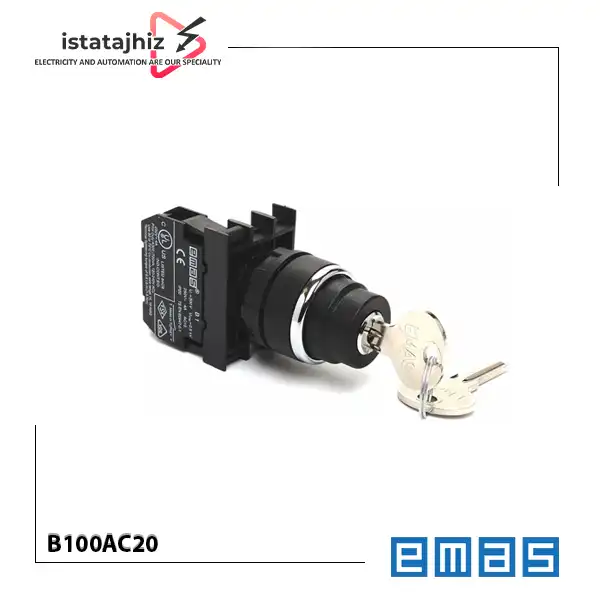

سلکتور قفلشو EMAS مدل B100AC20

سلکتور قفلشو EMAS مدل B100AC20 یک کلید فرمان کلیدی از سری B این برند است که برای انتخاب وضعیت بین دو حالت صفر و یک (0-I) در تابلوهای برق و مدارهای کنترل صنعتی به کار می رود. این مدل دارای مکانیزم ماندگار (Stay Put) است؛ یعنی پس از چرخاندن کلید، در وضعیت انتخاب شده باقی می ماند.

ویژگی شاخص این مدل، قابلیت خارج کردن کلید در هر دو وضعیت صفر و یک است. به این ترتیب، اپراتور می تواند پس از انتخاب وضعیت موردنظر، کلید را خارج کند؛ بدون اینکه لازم باشد سلکتور حتما در وضعیت صفر باشد. این ویژگی در کاربردهایی اهمیت دارد که وضعیت انتخاب شده باید حفظ شود، اما کلید برای جلوگیری از تغییر وضعیت توسط افراد دیگر در اختیار اپراتور باقی بماند. این مدل دارای یک کنتاکت باز (1NO)، دو وضعیت با زاویه چرخش ۶۰ درجه و قطر نصب ۲۲ میلی متر است.

عملکرد B100AC20 در مدار فرمان

این سلکتور با چرخاندن کلید، وضعیت کنتاکت داخلی خود را تغییر می دهد. کنتاکت 1NO در حالت عادی باز است و با قرار گرفتن سلکتور در وضعیت فعال، بسته می شود. این تغییر وضعیت می تواند برای ارسال فرمان به رله، کنتاکتور یا ورودی دیجیتال PLC استفاده شود؛ البته نوع اتصال باید با نقشه مدار و مشخصات الکتریکی ورودی یا بار موردنظر تطبیق داده شود.

عملکرد ماندگار آن باعث می شود پس از چرخاندن کلید، وضعیت انتخاب شده حفظ شود. برای مثال، اگر سلکتور در وضعیت I قرار بگیرد، با خارج کردن کلید نیز در همان وضعیت باقی می ماند. بنابراین خارج کردن کلید به معنی برگشت خودکار به حالت صفر نیست؛ تغییر وضعیت همچنان به چرخاندن مجدد مکانیزم نیاز دارد. این موضوع تفاوت مهمی با سلکتورهای فنری دارد که پس از رها شدن به موقعیت اولیه بازمی گردند.

پیش از خرید این مدل چه مواردی را بررسی کنیم؟

به موارد زیر توجه کنید:

نوع عملکرد؛ ماندگار یا فنری

B100AC20 از نوع ماندگار است. اگر قرار است سلکتور پس از رها شدن در وضعیت انتخاب شده باقی بماند، این ویژگی مناسب است. اما اگر مدار به فرمان لحظه ای نیاز دارد که پس از رها شدن کلید به وضعیت اولیه بازگردد، باید مدل فنری بررسی شود.

محل خارج کردن کلید

در این مدل، کلید در هر دو وضعیت 0 و I خارج می شود. این مشخصه را با نیاز بهره برداری تطبیق دهید. اگر لازم است کلید فقط در وضعیت صفر خارج شود، مدل B100AA20 گزینه نزدیک تری است.

تعداد و نوع کنتاکت

این محصول یک کنتاکت NO دارد. اگر مدار به کنتاکت NC یا ترکیب NO و NC نیاز داشته باشد، باید مدل دیگری انتخاب شود. تعداد کنتاکت ها را با نقشه فرمان و ورودی های موردنیاز PLC یا رله کنترل تطبیق دهید.

تعداد وضعیت و زاویه چرخش

B100AC20 دو وضعیت 0-I با زاویه چرخش ۶۰ درجه دارد. برای انتخاب بین سه وضعیت مانند II-0-I باید مدل دیگری از این خانواده بررسی شود.

قطر نصب و شرایط محیطی

قطر نصب ۲۲ میلی متر و درجه حفاظت IP50 است. بنابراین محل نصب باید با این ابعاد و سطح حفاظت سازگار باشد. برای محیط های دارای رطوبت یا پاشش آب، حفاظت مجموعه نصب شده را جداگانه بررسی کنید.

مشخصات الکتریکی کنتاکت

رده بهره برداری AC-15 و جریان کاری نامی ۴ آمپر در ۲۵۰ ولت AC باید با نوع بار و مدار فرمان تطبیق داده شوند. برای بارهای قدرت، از کنتاکتور یا تجهیز سوئیچینگ متناسب استفاده کنید.

تفاوت B100AC20 با مدل های مشابه سری B

برای انتخاب درست، بهتر است تفاوت مدل ها را بر اساس نوع کنتاکت، تعداد وضعیت و محل خارج کردن کلید بررسی کنید.

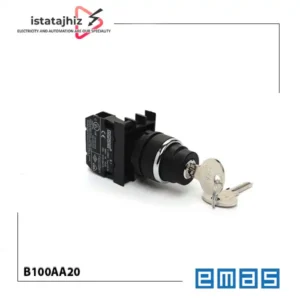

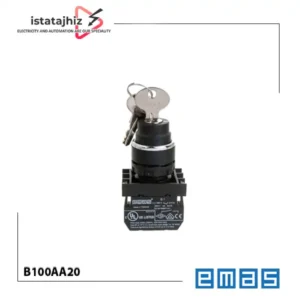

B100AC20 در مقایسه با B100AA20

هر دو مدل ماندگار هستند، دو وضعیت 0-I دارند و از یک کنتاکت NO استفاده می کنند. تفاوت اصلی در محل خارج کردن کلید است:

• B100AC20: کلید در هر دو وضعیت صفر و یک خارج می شود.

• B100AA20: کلید فقط در وضعیت صفر خارج می شود.

بنابراین اگر امکان خارج کردن کلید در وضعیت فعال نیز برای شما مهم است، B100AC20 را بررسی کنید.

B100AC20 در مقایسه با B100AC30

مدل B100AC20 دو وضعیت 0-I دارد؛ اما B100AC30 دارای سه وضعیت II-0-I است. هر دو ماندگار هستند و امکان خارج کردن کلید در تمام وضعیت ها را دارند. اگر مدار به سه موقعیت انتخاب نیاز دارد، B100AC30 گزینه مرتبط تری است.

B100AC20 در مقایسه با B102AC20

هر دو مدل دو وضعیت 0-I دارند و کلید در تمام وضعیت ها خارج می شود. تفاوت آنها در کنتاکت است: B100AC20 دارای یک کنتاکت NO است، در حالی که B102AC20 یک کنتاکت NO و یک کنتاکت NC دارد. اگر مدار به دو نوع کنتاکت باز و بسته نیاز دارد، B102AC20 را بررسی کنید.

B100AC20 در مقایسه با B100AA21

B100AC20 عملکرد ماندگار دارد؛ اما B100AA21 از نوع فنری (Spring Return) است. در مدل فنری، مکانیزم پس از رها شدن به وضعیت اولیه بازمی گردد. بنابراین این دو مدل از نظر نحوه عملکرد قابل جایگزینی مستقیم نیستند.

نکات نصب و استفاده

این سلکتور برای نصب روی پنل با قطر ۲۲ میلی متر طراحی شده است. پیش از نصب، فضای پشت پنل و امکان قرارگیری مجموعه کنتاکت را بررسی کنید. سازنده سطح مقطع سیم قابل اتصال را ۱.۵ تا ۲.۵ میلی متر مربع و گشتاور سفت کردن پیچ ترمینال را ۱.۵ نیوتن متر اعلام کرده است. سیم بندی باید مطابق نقشه ترمینال و مدار فرمان انجام شود؛ اطلاعات مربوط به شماره ترمینال ها و نقشه اتصال را از نقشه فنی رسمی محصول دریافت کنید.

پیش از هرگونه سیم بندی یا تعمیر، مدار را از منبع تغذیه جدا و بی برق بودن آن را بررسی کنید. پس از نصب نیز عملکرد هر دو وضعیت و تغییر حالت کنتاکت NO را با نقشه فرمان تطبیق دهید.

این سلکتور برای چه افرادی مناسب است؟

B100AC20 برای تابلو سازان، مهندسان برق، طراحان مدار فرمان، تکنسین های برق صنعتی و واحدهای نگهداری و تعمیرات مناسب است؛ به ویژه زمانی که به یک سلکتور کلیدی دو وضعیتی با عملکرد ماندگار و قابلیت خارج کردن کلید در هر دو موقعیت نیاز باشد.

اگر در پروژه شما به سه وضعیت، کنتاکت NC یا عملکرد فنری نیاز است، باید مدل دیگری از سری B انتخاب شود.

جمع بندی فنی

سلکتور قفلشو برند EMAS مدل B100AC20 یک واحد فرمان کلیدی دو وضعیتی با مکانیزم ماندگار، کنتاکت 1NO، زاویه چرخش ۶۰ درجه و قطر نصب ۲۲ میلی متر است. مهم ترین ویژگی آن، امکان خارج کردن کلید در هر دو وضعیت صفر و یک است. پیش از خرید، نوع عملکرد، تعداد کنتاکت، تعداد وضعیت، محل خروج کلید و مشخصات الکتریکی مدار فرمان را بررسی کنید.
