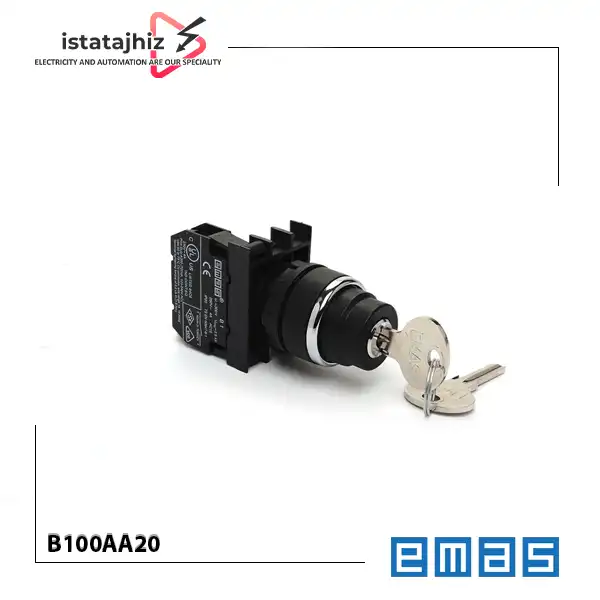

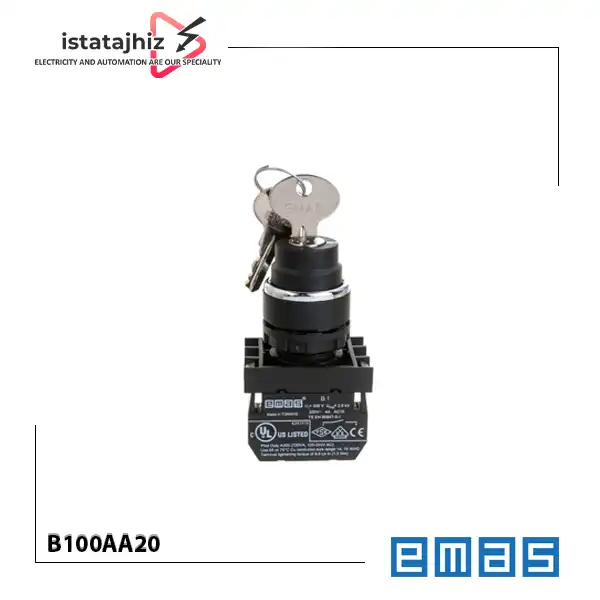

سلکتور یکطرفه EMAS مدل B100AA20

وظیفه اصلی این سلکتور یکطرفه EMAS مدل B100AA20، تغییر وضعیت یک کنتاکت الکتریکی از طریق چرخاندن کلید است. در مدل B100AA20 برند EMAS، دو وضعیت صفر و یک تعریف شده است. با قرار گرفتن سلکتور در وضعیت صفر، کنتاکت فرمان در حالت عادی خود قرار می گیرد و با چرخاندن کلید به وضعیت یک، کنتاکت NO تغییر وضعیت می دهد.

کنتاکت NO یا Normally Open در حالت عادی باز است و با عملکرد سلکتور بسته می شود. این تغییر وضعیت می تواند به عنوان یک فرمان به ورودی PLC، رله واسط، کنتاکتور یا بخش دیگری از مدار کنترل ارسال شود؛ البته انتخاب نحوه سیم بندی به طراحی مدار فرمان بستگی دارد. از آنجا که این مدل از نوع ماندگار است، پس از رها کردن کلید در همان وضعیت انتخاب شده باقی می ماند. همچنین خارج شدن کلید فقط در وضعیت صفر امکان پذیر است؛ بنابراین می توان از این ویژگی برای محدود کردن تغییر وضعیت توسط افراد غیرمجاز یا جلوگیری از باقی ماندن کلید در حالت فعال پس از خارج کردن آن استفاده کرد.

کاربردهای سلکتور کلیدی B100AA20

این مدل برای مدارهایی مناسب است که به انتخاب دستی بین دو وضعیت نیاز دارند و تغییر وضعیت باید به وسیله کلید انجام شود. برای مثال:

انتخاب وضعیت فعال یا غیرفعال یک مدار فرمان: در تابلوهای برق صنعتی می توان از این سلکتور برای ارسال فرمان انتخابی به مدار کنترل استفاده کرد. در این کاربرد، کنتاکت NO با تغییر وضعیت سلکتور، فرمان موردنظر را به بخش بعدی مدار منتقل می کند.

کنترل دسترسی به عملکرد یک دستگاه: در تجهیزاتی که تغییر وضعیت آنها باید تحت اختیار اپراتور مجاز باشد، استفاده از سلکتور کلیدی نسبت به کلید گردان معمولی امکان کنترل دسترسی بیشتری فراهم می کند.

تابلوهای کنترل ماشین آلات: در ماشین آلات صنعتی و تجهیزات دارای مدار فرمان، این سلکتور می تواند برای انتخاب یک وضعیت کنترلی دو حالته به کار رود؛ به شرط آنکه یک کنتاکت NO و عملکرد ماندگار برای طراحی مدار کافی باشد.

مدارهای فرمان کنتاکتوری و رله ای: خروجی کنتاکت این سلکتور می تواند در مسیر فرمان بوبین کنتاکتور یا ورودی رله کنترلی قرار بگیرد. این کاربرد باید با توجه به جریان مصرفی مدار و رده بهره برداری کنتاکت انتخاب شود.

توجه داشته باشید که B100AA20 یک کلید فرمان است و نباید صرفا به دلیل داشتن جریان نامی ۴ آمپر، به عنوان کلید قطع و وصل مستقیم بارهای قدرت یا موتور انتخاب شود.

پارامترهای مهم برای انتخاب این مدل

به موارد زیر توجه کنید:

۱. تعداد وضعیت و زاویه عملکرد

B100AA20 دارای دو وضعیت 0 و I با زاویه چرخش ۶۰ درجه است. اگر مدار شما به سه وضعیت مانند II-0-I یا انتخاب چند حالت کاری نیاز دارد، این مدل گزینه مناسبی نیست و باید مدل دیگری با تعداد وضعیت متناسب با مدار انتخاب شود.

۲. نوع عملکرد ماندگار یا فنری

در این مدل، عملکرد از نوع ماندگار است؛ یعنی سلکتور پس از چرخاندن در وضعیت انتخاب شده باقی می ماند. اگر در مدار به فرمان لحظه ای نیاز دارید که پس از رها کردن کلید به وضعیت اولیه بازگردد، باید مدل فنری یا Spring Return را بررسی کنید.

۳. نوع و تعداد کنتاکت

این محصول یک کنتاکت باز یا 1NO دارد. بنابراین پیش از خرید باید نقشه مدار فرمان را بررسی کنید و مطمئن شوید یک کنتاکت NO برای عملکرد موردنظر کافی است. اگر به کنتاکت بسته NC یا ترکیب NO و NC نیاز دارید، باید مدل دیگری انتخاب شود.

۴. جریان و رده بهره برداری کنتاکت

سازنده جریان کاری نامی این مدل را ۴ آمپر در ۲۵۰ ولت AC و رده بهره برداری آن را AC-15 اعلام کرده است. این مقادیر باید با نوع بار و شرایط مدار فرمان تطبیق داده شوند. جریان نامی کنتاکت به معنی مجاز بودن استفاده از سلکتور برای قطع و وصل مستقیم هر نوع بار ۴ آمپری نیست.

۵. قطر محل نصب

قطر نصب این مدل ۲۲ میلی متر است. هنگام جایگزینی سلکتور قبلی یا طراحی درب تابلو، قطر سوراخ نصب و فضای پشت پنل برای قرارگیری بلوک کنتاکت را بررسی کنید.

تفاوت B100AA20 با مدل های مشابه EMAS

مدل های مختلف سلکتور کلیدی EMAS از نظر نوع عملکرد، تعداد کنتاکت، تعداد وضعیت و محل خارج کردن کلید با یکدیگر تفاوت دارند. چند مدل نزدیک به B100AA20 عبارت اند از:

B100AA20 در مقایسه با B100AA21: هر دو مدل دارای یک کنتاکت NO و دو وضعیت 0-I هستند؛ اما B100AA20 از نوع ماندگار است و در وضعیت انتخاب شده باقی می ماند، در حالی که B100AA21 از نوع فنری (Spring Return) است و پس از رها کردن به وضعیت اولیه بازمی گردد.

B100AA20 در مقایسه با B102AA20: مدل B100AA20 یک کنتاکت NO دارد؛ اما B102AA20 به یک کنتاکت NO و یک کنتاکت NC مجهز است. بنابراین اگر مدار به دو مسیر فرمان با عملکرد مکمل نیاز داشته باشد، مدل B102AA20 قابل بررسی است.

B100AA20 در مقایسه با B100AC20: هر دو مدل دارای یک کنتاکت NO، دو وضعیت 0-I و عملکرد ماندگار هستند. تفاوت مهم آنها در محل خارج کردن کلید است؛ در B100AA20 کلید فقط در وضعیت صفر خارج می شود، اما در B100AC20 امکان خارج کردن کلید در تمام وضعیت ها وجود دارد.

نکات نصب و استفاده

این مدل برای نصب روی پنل با قطر ۲۲ میلی متر در نظر گرفته شده است. هنگام نصب، از تطابق قطر سوراخ پنل و فضای پشت آن با ابعاد مجموعه اطمینان حاصل کنید.

اتصال سیم ها باید مطابق نقشه ترمینال و اطلاعات فنی سازنده انجام شود. سطح مقطع سیم قابل اتصال در مشخصات رسمی ۱.۵ تا ۲.۵ میلی متر مربع و گشتاور سفت کردن پیچ ترمینال ۱.۵ نیوتن متر اعلام شده است. رعایت گشتاور مناسب اهمیت دارد؛ زیرا سفت کردن بیش از حد یا ناکافی پیچ می تواند به اتصال نامطمئن یا آسیب به ترمینال منجر شود. پیش از سیم بندی، برق مدار را قطع کنید و از بی برق بودن آن اطمینان حاصل کنید. همچنین عملکرد کنتاکت NO را با نقشه فرمان تطبیق دهید تا تغییر وضعیت سلکتور همان فرمان موردنظر را در مدار ایجاد کند.

چه کسانی به سلکتور B100AA20 نیاز دارند؟

این مدل می تواند برای گروه های زیر کاربرد داشته باشد:

• تابلو سازانی که برای مدار فرمان به سلکتور کلیدی دو وضعیتی نیاز دارند.

• مهندسان برق طراح تابلوهای کنترل و فرمان صنعتی.

• تکنسین های برق صنعتی که وظیفه تعمیر یا تعویض سلکتورهای کلیدی را بر عهده دارند.

• سازندگان ماشین آلاتی که می خواهند تغییر وضعیت یک فرمان به وسیله کلید انجام شود.

• واحدهای نگهداری و تعمیرات که به دنبال جایگزین هم مشخصات برای سلکتور نصب شده هستند.

اگر در پروژه به سلکتور سه وضعیتی، کنتاکت NC یا عملکرد فنری نیاز دارید، B100AA20 انتخاب مناسبی نیست و باید مدل متناسب با نقشه مدار بررسی شود.

جمع بندی فنی

سلکتور EMAS مدل B100AA20 یک کلید فرمان کلیدی از سری B است که دو وضعیت 0 و I، عملکرد ماندگار، زاویه چرخش ۶۰ درجه و یک کنتاکت NO دارد. امکان خارج کردن کلید فقط در وضعیت صفر، ویژگی شاخص این مدل است. برای انتخاب آن باید تعداد وضعیت ها، نوع عملکرد، تعداد و نوع کنتاکت، جریان کاری و قطر نصب ۲۲ میلی متری با نیاز مدار تطبیق داده شوند.
