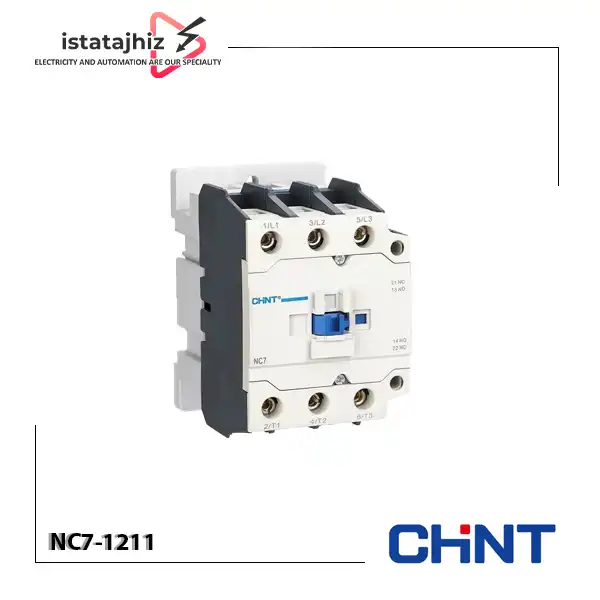

کنتاکتور 12 آمپر CHINT مدل NC7-1211

کنتاکتور 12 آمپر CHINT مدل NC7-1211 یکی از کنتاکتورهای سری NC7 برند چینت است که برای کنترل و قطع‌و‌وصل مدارهای الکتریکی، به‌خصوص موتورهای سه‌فاز، در تابلوهای برق صنعتی و تأسیساتی مورد استفاده قرار می‌گیرد. این مدل با جریان نامی ۱۲ آمپر در رده کاری AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت، برای راه‌اندازی و کنترل موتورهای سه‌فاز با توان متناسب با ظرفیت خود طراحی شده است.

یکی از مشخصات مهم کنتاکتور NC7-1211، قابلیت کنترل موتور سه‌فاز تا توان ۵٫۵ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت است. این ظرفیت باعث می‌شود از آن در مدارهای فرمان و قدرت تجهیزات مختلفی مانند پمپ‌ها، فن‌ها، ماشین‌آلات کارگاهی و دستگاه‌های صنعتی استفاده شود.

این محصول به‌صورت استاندارد دارای یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته است که با عبارت 1NO+1NC مشخص می‌شود. وجود این کنتاکت‌ها امکان استفاده از کنتاکتور در مدارهای خودنگهدار، اینترلاک الکتریکی و ارسال وضعیت به سیستم‌های کنترلی را فراهم می‌کند.

در زمان انتخاب کنتاکتور، صرفاً توجه به جریان ۱۲ آمپر کافی نیست. نوع بار، توان و جریان موتور، رده بهره‌برداری، ولتاژ بوبین و تعداد دفعات قطع‌و‌وصل نیز باید بررسی شوند تا محصول متناسب با شرایط واقعی مدار انتخاب شود.

معرفی کنتاکتور CHINT NC7-1211

کنتاکتور NC7-1211 یک کلید الکترومغناطیسی است که برای کنترل مدار قدرت از طریق فرمان الکتریکی به کار می‌رود. این تجهیز با دریافت ولتاژ مناسب در بوبین، میدان مغناطیسی ایجاد می‌کند و باعث حرکت بخش متحرک و تغییر وضعیت کنتاکت‌های اصلی می‌شود. در نتیجه مسیر عبور جریان به سمت مصرف‌کننده برقرار خواهد شد.

با قطع ولتاژ بوبین، نیروی مغناطیسی از بین می‌رود و مکانیزم کنتاکتور به وضعیت اولیه بازمی‌گردد. به این ترتیب، می‌توان موتور یا مصرف‌کننده را از طریق شستی، رله، PLC یا سایر تجهیزات مدار فرمان کنترل کرد.

در شناسه NC7-1211، عدد ۱۲ نشان‌دهنده جریان نامی ۱۲ آمپر و بخش ۱۱ بیانگر ترکیب یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته است. این مدل در گروه کنتاکتورهای سه‌پل سری NC7 قرار می‌گیرد و برای کنترل مدارهای سه‌فاز کاربرد دارد.

برند CHINT برای این سری، تجهیزات جانبی متنوعی مانند کنتاکت کمکی، ماژول تأخیر زمانی، سرج ساپرسور و رله اضافه‌بار در نظر گرفته است. به همین دلیل می‌توان متناسب با نیاز مدار، قابلیت‌های کنترلی و حفاظتی مجموعه را توسعه داد.

مشخصات فنی کنتاکتور CHINT NC7-1211

توجه: جریان ۱۲ آمپر مربوط به رده کاری AC-3 در ولتاژ ۳۸۰/۴۰۰ ولت است. جریان حرارتی قراردادی ۲۰ آمپر و جریان نامی AC-4 برابر با ۵ آمپر، مقادیر متفاوتی هستند و نباید به‌جای جریان نامی موتور در شرایط AC-3 استفاده شوند.

تفاوت رده‌های کاری AC-3 و AC-4 در کنتاکتور NC7-1211

یکی از نکات مهم در انتخاب کنتاکتور، توجه به رده بهره‌برداری آن است. هر رده شرایط مشخصی از قطع و وصل مدار را تعریف می‌کند و ظرفیت کنتاکتور با توجه به نوع بار و نحوه عملکرد تغییر می‌کند.

رده کاری AC-3؛ راه‌اندازی موتورهای سه‌فاز

رده AC-3 برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان موتور در شرایط عادی کار طراحی شده است. کنتاکتور NC7-1211 در این رده و ولتاژ ۳۸۰/۴۰۰ ولت، جریان نامی ۱۲ آمپر دارد و می‌تواند موتور سه‌فاز تا توان ۵٫۵ کیلووات را کنترل کند.

این رده برای کاربردهایی مانند پمپ‌ها، فن‌ها و ماشین‌آلاتی که موتور پس از راه‌اندازی در شرایط معمول کار می‌کند، اهمیت دارد.

رده کاری AC-4؛ قطع‌و‌وصل سنگین موتور

در برخی کاربردهای صنعتی، موتور به‌صورت مکرر راه‌اندازی یا متوقف می‌شود یا عملکردهایی مانند حرکت پله‌ای و ترمز معکوس دارد. این شرایط فشار بیشتری به کنتاکت‌های کنتاکتور وارد می‌کند.

جریان نامی NC7-1211 در رده AC-4 و ولتاژ ۳۸۰/۴۰۰ ولت برابر با ۵ آمپر است. توان موتور در این شرایط نیز طبق کاتالوگ ۲٫۲ کیلووات اعلام شده است. بنابراین برای کاربردهای دارای قطع‌و‌وصل سنگین و مکرر، باید ظرفیت AC-4 ملاک انتخاب قرار گیرد.

نحوه عملکرد کنتاکتور NC7-1211

کنتاکتور NC7-1211 با استفاده از نیروی الکترومغناطیسی، فرمان مدار کنترل را به عملکرد مکانیکی کنتاکت‌ها تبدیل می‌کند. این تجهیز از بخش‌هایی مانند بوبین، هسته مغناطیسی، کنتاکت‌های اصلی، کنتاکت‌های کمکی و مکانیزم قطع‌و‌وصل تشکیل شده است.

بوبین و سیستم مغناطیسی

بوبین بخش فرمان‌پذیر کنتاکتور است. با اعمال ولتاژ متناسب با مشخصات آن، میدان مغناطیسی ایجاد می‌شود و هسته متحرک را به حرکت درمی‌آورد. این حرکت باعث تغییر وضعیت کنتاکت‌های اصلی و برقرارشدن جریان در مدار قدرت می‌شود.

پس از قطع فرمان، میدان مغناطیسی از بین می‌رود و مکانیزم به حالت اولیه بازمی‌گردد. در نتیجه کنتاکت‌های اصلی باز شده و جریان مصرف‌کننده قطع می‌شود.

کنتاکت‌های اصلی

کنتاکت‌های اصلی وظیفه عبور جریان از منبع تغذیه به سمت مصرف‌کننده را بر عهده دارند. در مدل سه‌پل NC7-1211، این مجموعه برای کنترل مدارهای سه‌فاز طراحی شده است و با عملکرد بوبین، مسیر جریان را وصل یا قطع می‌کند.

کنتاکت‌های کمکی 1NO+1NC

این مدل دارای دو کنتاکت کمکی با عملکرد متفاوت است:

• کنتاکت NO: در حالت عادی باز است و با وصل‌شدن کنتاکتور بسته می‌شود.
• کنتاکت NC: در حالت عادی بسته است و با وصل‌شدن کنتاکتور باز می‌شود.

این کنتاکت‌ها برای ارسال وضعیت به مدار فرمان، اجرای مدار خودنگهدار، ایجاد اینترلاک الکتریکی و ارتباط با سیستم‌های کنترلی کاربرد دارند.

کاربردهای کنتاکتور 12 آمپر CHINT مدل NC7-1211

کنتاکتور NC7-1211 با جریان نامی ۱۲ آمپر در رده AC-3 و قابلیت کنترل موتور سه‌فاز تا توان ۵٫۵ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت، برای کنترل موتورهای کوچک و متوسط و مدارهای قدرت متناسب با ظرفیت خود کاربرد دارد.

مهم‌ترین موارد استفاده از این محصول عبارت‌اند از:

• تابلوهای برق صنعتی: برای قطع و وصل مدارهای قدرت در تابلوهای کنترل ماشین‌آلات و تجهیزات صنعتی.
• موتورهای سه‌فاز: برای راه‌اندازی و کنترل موتورهای قفس سنجابی در محدوده ظرفیت AC-3.
• سیستم‌های پمپاژ: برای کنترل پمپ‌های آب، پمپ‌های صنعتی کوچک و الکتروموتورهای تأسیساتی.
• فن‌ها و تجهیزات تهویه: برای قطع و وصل موتور فن‌ها و برخی تجهیزات تهویه با جریان متناسب.
• ماشین‌آلات کارگاهی: برای کنترل موتور دستگاه‌های تولیدی، ابزارهای صنعتی و تجهیزات کارگاهی.
• نوار نقاله‌های سبک: برای کنترل موتورهای سیستم‌های انتقال مواد در محدوده ظرفیت کنتاکتور.
• مدارهای خودنگهدار: برای حفظ وضعیت وصل کنتاکتور پس از رهاکردن شستی استارت.
• سیستم‌های اتوماسیون صنعتی: برای ارسال سیگنال وضعیت به PLC و کنترل هماهنگ تجهیزات.
•  مدارهای چپ‌گرد و راست‌گرد: در کنار کنتاکتور دوم و تجهیزات اینترلاک مناسب، برای تغییر جهت چرخش موتور استفاده می‌شود.

برای انتخاب نهایی باید جریان واقعی موتور، توان، شرایط راه‌اندازی و تعداد دفعات قطع‌و‌وصل بررسی شود. توان ۵٫۵ کیلووات اعلام‌شده برای این مدل مربوط به شرایط AC-3 در ولتاژ ۳۸۰/۴۰۰ ولت است.

تجهیزات جانبی و قابلیت‌های تکمیلی کنتاکتور CHINT NC7-1211

سری NC7 قابلیت استفاده از تجهیزات جانبی مختلف را دارد. این تجهیزات برای افزایش تعداد کنتاکت‌های فرمان، ایجاد تأخیر زمانی، کاهش اثر اضافه‌ولتاژهای گذرا و حفاظت موتور استفاده می‌شوند.

کنتاکت کمکی جانبی AX-3

در شرایطی که تعداد کنتاکت‌های کمکی استاندارد برای مدار فرمان کافی نباشد، می‌توان از بلوک کنتاکت کمکی جانبی AX-3 استفاده کرد. این سری در ترکیب‌های مختلف کنتاکت باز و بسته ارائه می‌شود؛ از جمله:

• AX-3/40 با ترکیب 4NO
• AX-3/31 با ترکیب 3NO+1NC
• AX-3/22 با ترکیب 2NO+2NC
• AX-3/13 با ترکیب 1NO+3NC
• AX-3/11 با ترکیب 1NO+1NC
• AX-3/20 با ترکیب 2NO
• AX-3/02 با ترکیب 2NC
• AX-3/04 با ترکیب 4NC

این بلوک‌ها برای افزایش مسیرهای کنترلی، ارسال سیگنال و اجرای منطق‌های مختلف در تابلو برق کاربرد دارند.

ماژول تأخیر زمانی F5

ماژول F5 برای ایجاد تأخیر در وصل یا قطع کنتاکتور استفاده می‌شود. این تجهیز در مدارهایی کاربرد دارد که ترتیب زمانی عملکرد تجهیزات اهمیت دارد.

بازه‌های زمانی معرفی‌شده در کاتالوگ عبارت‌اند از:

• ۰٫۱ تا ۳ ثانیه
• ۰٫۱ تا ۳۰ ثانیه
• ۱۰ تا ۱۸۰ ثانیه

ماژول‌های F5 در دو عملکرد تأخیر در وصل و تأخیر در قطع ارائه شده‌اند. برای مثال، مدل‌های F5-T0، F5-T2 و F5-T4 برای تأخیر در وصل و مدل‌های F5-D0، F5-D2 و F5-D4 برای تأخیر در قطع معرفی شده‌اند.

سرج ساپرسور SR2

سرج ساپرسور برای کاهش اثر اضافه‌ولتاژهای گذرا در مدار بوبین کنتاکتور استفاده می‌شود. این تجهیز در محدوده‌های ولتاژی مختلف عرضه شده و هنگام انتخاب آن باید ولتاژ بوبین با محدوده عملکرد سرج ساپرسور مطابقت داشته باشد.

طبق کاتالوگ، سری SR2-A برای کنتاکتورهای ۹ تا ۳۸ آمپر در محدوده‌های ولتاژی مشخص معرفی شده است. بنابراین برای NC7-1211 می‌توان گزینه سازگار را با توجه به ولتاژ بوبین انتخاب کرد.

رله اضافه‌بار حرارتی NR2

برای حفاظت موتور در برابر اضافه‌بار، می‌توان از رله حرارتی متناسب با جریان موتور استفاده کرد. رله حرارتی در صورت تشخیص اضافه‌بار، مدار فرمان را قطع می‌کند و باعث آزادشدن کنتاکتور می‌شود.

در کاتالوگ سری NC7، رله‌های حرارتی NR2 برای گروه‌های مختلف کنتاکتور معرفی شده‌اند. انتخاب مدل و محدوده تنظیم رله باید با جریان نامی موتور هماهنگ باشد.

اینترلاک مکانیکی

در مدارهایی مانند چپ‌گرد و راست‌گرد که وصل هم‌زمان دو کنتاکتور نباید اتفاق بیفتد، اینترلاک مکانیکی از وصل هم‌زمان آن‌ها جلوگیری می‌کند. کاتالوگ CHINT برای کنتاکتورهای ۹ تا ۹۵ آمپر سری NC7، ماژول اینترلاک مکانیکی را معرفی کرده است.

نکات مهم در انتخاب و نصب کنتاکتور NC7-1211

برای عملکرد مطمئن کنتاکتور و جلوگیری از انتخاب اشتباه، پیش از خرید و نصب باید چند نکته فنی بررسی شود:

1. جریان موتور: جریان نامی موتور باید با ظرفیت ۱۲ آمپر کنتاکتور در رده AC-3 هماهنگ باشد.
2. توان موتور: توان قابل کنترل در شرایط AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت برابر با ۵٫۵ کیلووات است.
3. نوع بار: برای بارهای موتوری با قطع‌و‌وصل سنگین، ظرفیت AC-4 و جریان ۵ آمپر بررسی شود.
4. ولتاژ بوبین: ولتاژ مدار فرمان باید با ولتاژ بوبین انتخابی کنتاکتور مطابقت داشته باشد.
5. فرکانس بوبین: کد بوبین باید متناسب با فرکانس ۵۰ یا ۶۰ هرتز انتخاب شود.
6. کنتاکت‌های کمکی: ترکیب استاندارد 1NO+1NC برای مدار فرمان در نظر گرفته شود.
7. رله حرارتی: محدوده تنظیم رله اضافه‌بار باید با جریان پلاک موتور هماهنگ باشد.
8. شرایط محیطی: محدوده دمای محیط کاری سری از ۵- تا ۴۰+ درجه سانتی‌گراد است و میانگین دما در ۲۴ ساعت نباید از ۳۵+ درجه بیشتر شود.
9. شرایط نصب: سطح نصب نباید بیش از ۵ درجه نسبت به راستای عمودی انحراف داشته باشد.
10. درجه حفاظت: درجه حفاظت این مدل IP10 است؛ بنابراین محل نصب باید در برابر ورود اجسام خارجی و شرایط محیطی نامناسب محافظت شود.

ولتاژ بوبین کنتاکتور NC7-1211

یکی از موارد مهم هنگام سفارش این محصول، انتخاب ولتاژ بوبین است. در کاتالوگ سری NC7 برای مدل‌های تا ۱۷۰ آمپر، گزینه‌های مختلفی از ولتاژ بوبین معرفی شده است؛ از جمله ۲۴، ۳۶، ۴۲، ۴۸، ۱۱۰، ۱۲۷، ۲۲۰، ۲۳۰، ۲۴۰، ۳۸۰، ۴۰۰، ۴۱۵، ۴۴۰، ۴۸۰، ۵۰۰، ۶۰۰ و ۶۶۰ ولت.

این ولتاژها گزینه‌های قابل سفارش برای سری هستند و به این معنا نیست که همه آن‌ها در یک کنتاکتور وجود دارند. هنگام خرید باید ولتاژ مدار فرمان و فرکانس آن مشخص شود تا نسخه مناسب انتخاب شود.

حفاظت موتور در کنار کنتاکتور NC7-1211

کنتاکتور وظیفه اصلی قطع و وصل مدار را بر عهده دارد و به‌تنهایی حفاظت کامل موتور را تأمین نمی‌کند. برای حفاظت در برابر اضافه‌بار، استفاده از رله حرارتی یا تجهیزات حفاظتی مناسب ضروری است. در صورت افزایش جریان موتور بیش از محدوده تنظیم‌شده، رله فرمان قطع را به مدار بوبین ارسال می‌کند و کنتاکتور مدار قدرت را باز خواهد کرد.

برای حفاظت در برابر اتصال کوتاه نیز باید از فیوز یا کلید حفاظتی مناسب استفاده شود. انتخاب تجهیزات حفاظتی باید با جریان موتور، جریان اتصال کوتاه احتمالی و هماهنگی حفاظتی مدار مطابقت داشته باشد.

قیمت و خرید کنتاکتور 12 آمپر CHINT مدل NC7-1211

برای خرید کنتاکتور 12 آمپر CHINT مدل NC7-1211، بهتر است پیش از سفارش، جریان و توان موتور، نوع بار، رده کاری موردنیاز، ولتاژ بوبین و تعداد کنتاکت‌های کمکی بررسی شوند. این موارد به انتخاب صحیح کنتاکتور و جلوگیری از مشکلاتی مانند عملکرد نامناسب مدار یا کاهش عمر کنتاکت‌ها کمک می‌کنند.

فروشگاه ایستا تجهیز امکان استعلام قیمت و دریافت مشاوره فنی برای خرید انواع کنتاکتور CHINT و تجهیزات جانبی آن را فراهم کرده است. برای اطلاع از قیمت روز، بررسی موجودی کنتاکتور NC7-1211 و انتخاب ولتاژ بوبین متناسب با مدار فرمان می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید.
