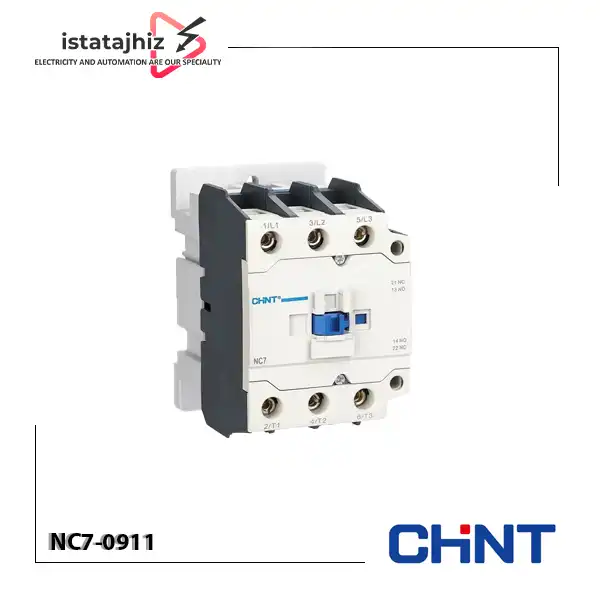

کنتاکتور 9 آمپر CHINT مدل NC7-0911

کنتاکتور 9 آمپر CHINT مدل NC7-0911 یکی از کنتاکتورهای فرمان و قدرت سری NC7 برند چینت است که برای کنترل و قطع‌و‌وصل مدارهای الکتریکی، به‌ویژه موتورهای سه‌فاز، در تابلوهای برق صنعتی و تأسیساتی استفاده می‌شود. این مدل با جریان نامی ۹ آمپر در رده کاری AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت، برای راه‌اندازی و کنترل موتورهای کوچک و بارهای متناسب با ظرفیت خود کاربرد دارد.

یکی از ویژگی‌های قابل توجه این محصول، وجود یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته به‌صورت استاندارد است. این ترکیب با عنوان 1NO+1NC شناخته می‌شود و امکان استفاده از کنتاکتور را در مدارهای فرمان، خودنگهدار و ارسال سیگنال وضعیت فراهم می‌کند.

کنتاکتور NC7-0911 علاوه بر کاربرد در مدارهای موتوری، قابلیت استفاده در مدارهای کنترلی و سیستم‌های اتوماسیون صنعتی را نیز دارد. در زمان انتخاب این محصول باید به جریان مصرف‌کننده، نوع بار، ولتاژ بوبین و شرایط کاری مدار توجه کرد تا کنتاکتور متناسب با نیاز سیستم انتخاب شود.

معرفی کنتاکتور CHINT NC7-0911

کنتاکتور NC7-0911 یک کلید الکترومغناطیسی است که با دریافت فرمان الکتریکی، کنتاکت‌های اصلی را تغییر وضعیت می‌دهد و مسیر عبور جریان به سمت مصرف‌کننده را وصل یا قطع می‌کند. این عملکرد باعث می‌شود بتوان موتور یا سایر تجهیزات الکتریکی را از طریق یک مدار فرمان مستقل کنترل کرد.

در ساختار این محصول، بوبین و سیستم مغناطیسی وظیفه ایجاد نیروی لازم برای حرکت کنتاکت‌ها را بر عهده دارند. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد می‌شود و کنتاکت‌های اصلی به وضعیت وصل تغییر می‌کنند. با قطع ولتاژ فرمان نیز مکانیزم به حالت اولیه بازمی‌گردد.

پسوند 0911 در شناسه NC7-0911 به جریان نامی ۹ آمپر و ترکیب یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته اشاره دارد. بنابراین این مدل برای مدارهایی که علاوه بر کنتاکت‌های قدرت، به یک مسیر کمکی باز و یک مسیر کمکی بسته نیاز دارند، انتخاب کاربردی محسوب می‌شود.

مشخصات فنی کنتاکتور CHINT NC7-0911

نکته: جریان ۹ آمپر مربوط به رده کاری AC-3 در ولتاژ ۳۸۰/۴۰۰ ولت است. این مقدار را نباید با جریان حرارتی قراردادی ۲۰ آمپر یا ظرفیت کنتاکتور در رده AC-4 یکسان در نظر گرفت. انتخاب کنتاکتور باید بر اساس نوع بار و شرایط واقعی قطع‌و‌وصل انجام شود.

تفاوت رده‌های کاری AC-3 و AC-4 در کنتاکتور NC7-0911

در انتخاب کنتاکتور، تنها توجه به جریان درج‌شده روی بدنه کافی نیست. رده بهره‌برداری مشخص می‌کند که تجهیز برای چه نوع باری و تحت چه شرایطی از قطع و وصل طراحی شده است.

رده کاری AC-3؛ راه‌اندازی موتورهای القایی

رده AC-3 برای راه‌اندازی موتورهای قفس سنجابی و قطع جریان موتور در شرایط عادی کار استفاده می‌شود. کنتاکتور NC7-0911 در ولتاژ ۳۸۰/۴۰۰ ولت، جریان نامی ۹ آمپر در این رده دارد و طبق کاتالوگ CHINT برای کنترل موتور سه‌فاز تا توان ۴ کیلووات مناسب است.

این رده در کاربردهایی مانند پمپ‌ها، فن‌ها و ماشین‌آلاتی که موتور پس از راه‌اندازی در شرایط متداول کار می‌کند، اهمیت دارد.

رده کاری AC-4؛ قطع‌و‌وصل سنگین موتور

رده AC-4 برای شرایطی مانند حرکت پله‌ای موتور، ترمز معکوس و قطع‌و‌وصل‌های سنگین و مکرر در نظر گرفته می‌شود. در این شرایط، فشار بیشتری به کنتاکت‌های کنتاکتور وارد می‌شود و ظرفیت جریان قابل استفاده کاهش پیدا می‌کند.

جریان نامی NC7-0911 در رده AC-4 و ولتاژ ۳۸۰/۴۰۰ ولت برابر با ۳٫۵ آمپر است. بنابراین اگر موتور در شرایط کاری سنگین یا با دفعات قطع‌و‌وصل زیاد فعالیت می‌کند، باید ظرفیت AC-4 در انتخاب کنتاکتور لحاظ شود.

نحوه عملکرد کنتاکتور NC7-0911

عملکرد کنتاکتور NC7-0911 بر اساس نیروی الکترومغناطیسی انجام می‌شود. این تجهیز از بخش‌هایی مانند بوبین، هسته مغناطیسی، کنتاکت‌های اصلی، کنتاکت‌های کمکی و مکانیزم قطع و وصل تشکیل شده است.

بوبین و سیستم مغناطیسی

بوبین بخش فرمان‌پذیر کنتاکتور است. هنگامی که ولتاژ متناسب با مشخصات بوبین به آن اعمال می‌شود، میدان مغناطیسی ایجاد شده و هسته متحرک را به سمت هسته ثابت جذب می‌کند. این حرکت باعث تغییر وضعیت کنتاکت‌های اصلی و برقرارشدن جریان در مدار قدرت می‌شود.

با قطع ولتاژ بوبین، نیروی مغناطیسی از بین می‌رود و مکانیزم متحرک به وضعیت اولیه بازمی‌گردد. در نتیجه کنتاکت‌های اصلی باز شده و جریان مصرف‌کننده قطع می‌شود.

کنتاکت‌های اصلی

کنتاکت‌های اصلی مسیر عبور جریان از منبع تغذیه به سمت مصرف‌کننده را کنترل می‌کنند. در کاربردهای سه‌فاز، این کنتاکت‌ها برای قطع و وصل سه خط فاز مورد استفاده قرار می‌گیرند.

کنتاکت‌های کمکی 1NO+1NC

کنتاکتور NC7-0911 به‌صورت استاندارد دارای دو کنتاکت کمکی است:

• کنتاکت NO: در حالت عادی باز است و با وصل‌شدن کنتاکتور، وضعیت آن تغییر می‌کند.
• کنتاکت NC: در حالت عادی بسته است و با وصل‌شدن کنتاکتور، باز می‌شود.

این دو کنتاکت برای مدار خودنگهدار، ارسال وضعیت به PLC، ایجاد اینترلاک الکتریکی و کنترل عملکرد تجهیزات جانبی کاربرد دارند.

کاربردهای کنتاکتور 9 آمپر CHINT مدل NC7-0911

کنتاکتور NC7-0911 به دلیل جریان نامی ۹ آمپر در رده AC-3 و قابلیت کنترل موتور سه‌فاز تا توان ۴ کیلووات در ولتاژ ۳۸۰/۴۰۰ ولت، برای مدارهای فرمان و قدرت با ظرفیت پایین و متوسط مناسب است.

مهم‌ترین کاربردهای این محصول عبارت‌اند از:

• تابلوهای برق صنعتی: برای کنترل و قطع‌و‌وصل مدارهای قدرت در تابلوهای ماشین‌آلات و تجهیزات صنعتی.
• موتورهای سه‌فاز کوچک: برای راه‌اندازی و کنترل موتورهای قفس سنجابی متناسب با ظرفیت AC-3 کنتاکتور.
• سیستم‌های پمپاژ: برای کنترل پمپ‌های کوچک و الکتروموتورهای مورد استفاده در تأسیسات.
• فن‌ها و سیستم‌های تهویه: برای قطع و وصل موتور فن‌ها و تجهیزات تهویه با جریان متناسب.
• ماشین‌آلات صنعتی سبک: برای کنترل موتور و بخش‌های الکتریکی دستگاه‌های تولیدی و کارگاهی.
• مدارهای فرمان: برای اجرای مدارهای خودنگهدار و کنترل وضعیت کنتاکتور با استفاده از کنتاکت‌های کمکی.
• سیستم‌های اتوماسیون: برای ارسال سیگنال وضعیت به PLC و هماهنگی عملکرد تجهیزات در مدار کنترل.
• مدارهای چپ‌گرد و راست‌گرد: در کنار کنتاکتور دوم و تجهیزات اینترلاک مناسب، برای کنترل جهت چرخش موتور قابل استفاده است.

برای انتخاب نهایی، جریان پلاک موتور، توان، نوع راه‌اندازی و دفعات قطع‌و‌وصل باید بررسی شود. توان ۴ کیلووات اعلام‌شده در کاتالوگ مربوط به رده AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت است و برای همه شرایط کاری قابل تعمیم نیست.

تجهیزات جانبی و قابلیت‌های تکمیلی کنتاکتور CHINT NC7-0911

یکی از مزایای سری NC7، امکان استفاده از تجهیزات جانبی برای توسعه مدار فرمان و افزایش قابلیت‌های کنترلی است. با توجه به نوع کاربرد، می‌توان تجهیزات سازگار با مدل NC7-0911 را به مجموعه اضافه کرد.

کنتاکت کمکی جانبی

در کنار کنتاکت‌های کمکی تعبیه‌شده روی بدنه، امکان استفاده از بلوک‌های کنتاکت کمکی جانبی سازگار با سری NC7 نیز وجود دارد. این تجهیزات برای افزایش تعداد مسیرهای فرمان و ارسال سیگنال‌های بیشتر به مدار کنترل کاربرد دارند.

ماژول تأخیر زمانی F5

ماژول تأخیر زمانی F5 برای ایجاد تأخیر در وصل یا قطع کنتاکتور استفاده می‌شود. طبق کاتالوگ، بازه‌های زمانی قابل انتخاب عبارت‌اند از:

• ۰٫۱ تا ۳ ثانیه
• ۰٫۱ تا ۳۰ ثانیه
• ۱۰ تا ۱۸۰ ثانیه

این ماژول‌ها در دو عملکرد تأخیر در وصل و تأخیر در قطع ارائه شده‌اند و می‌توانند در مدارهایی که ترتیب زمانی عملکرد تجهیزات اهمیت دارد، مورد استفاده قرار گیرند.

رله اضافه‌بار حرارتی NR2

برای حفاظت موتور در برابر اضافه‌بار می‌توان از رله‌های حرارتی سازگار با سری NC7 استفاده کرد. رله حرارتی در صورت تشخیص اضافه‌بار، مدار فرمان را قطع می‌کند و باعث آزادشدن کنتاکتور می‌شود. انتخاب محدوده تنظیم رله باید با جریان نامی موتور مطابقت داشته باشد.

سرج ساپرسور SR2

سرج ساپرسور برای کاهش اثر اضافه‌ولتاژهای گذرا در مدار بوبین استفاده می‌شود. کاتالوگ سری NC7، مدل‌های مختلف SR2 را برای محدوده‌های ولتاژ مشخص معرفی کرده است. هنگام انتخاب این قطعه باید ولتاژ بوبین و محدوده کاری سرج ساپرسور با یکدیگر هماهنگ باشند.

اینترلاک مکانیکی

در مدارهای چپ‌گرد و راست‌گرد یا مدارهایی که وصل هم‌زمان دو کنتاکتور مجاز نیست، اینترلاک مکانیکی می‌تواند از وصل هم‌زمان کنتاکتورها جلوگیری کند. برای مدل‌های ۹ تا ۹۵ آمپر سری NC7، ماژول اینترلاک مکانیکی در کاتالوگ معرفی شده است.

نکات مهم در انتخاب و نصب کنتاکتور NC7-0911

برای دستیابی به عملکرد مطمئن و افزایش طول عمر کنتاکتور، لازم است هنگام انتخاب و نصب به چند نکته فنی توجه شود:

1. بررسی جریان موتور: جریان نامی موتور باید با ظرفیت ۹ آمپر کنتاکتور در رده AC-3 متناسب باشد.
2. توجه به توان مصرف‌کننده: توان قابل کنترل در شرایط AC-3 و ولتاژ ۳۸۰/۴۰۰ ولت طبق کاتالوگ ۴ کیلووات است.
3. انتخاب رده بهره‌برداری: در کاربردهای دارای قطع‌و‌وصل مکرر یا حرکت پله‌ای موتور، ظرفیت AC-4 بررسی شود.
4. تطبیق ولتاژ بوبین: ولتاژ مدار فرمان باید با ولتاژ بوبین انتخابی مطابقت داشته باشد.
5. بررسی فرکانس بوبین: کد بوبین باید متناسب با ولتاژ و فرکانس ۵۰ یا ۶۰ هرتز انتخاب شود.
6. استفاده از کنتاکت کمکی: ترکیب 1NO+1NC برای مدار فرمان و ارسال وضعیت در نظر گرفته شود.
7. انتخاب رله حرارتی: محدوده تنظیم رله اضافه‌بار باید متناسب با جریان پلاک موتور باشد.
8. رعایت شرایط محیطی: دمای محیط کاری سری از ۵- تا ۴۰+ درجه سانتی‌گراد است و میانگین دما در بازه ۲۴ ساعته نباید از ۳۵+ درجه بیشتر شود.
9. رعایت شرایط نصب: سطح نصب نباید بیش از ۵ درجه نسبت به راستای عمودی انحراف داشته باشد.
10. توجه به درجه حفاظت: درجه حفاظت مدل‌های NC7-09 تا NC7-170 برابر IP10 است؛ بنابراین محل نصب باید متناسب با این سطح حفاظت انتخاب شود.

حفاظت موتور در کنار کنتاکتور NC7-0911

کنتاکتور وظیفه قطع و وصل مدار را بر عهده دارد و به‌تنهایی حفاظت کامل موتور را تأمین نمی‌کند. برای حفاظت در برابر اضافه‌بار، استفاده از رله حرارتی متناسب با جریان موتور ضروری است. این رله در صورت افزایش جریان بیش از محدوده تنظیم‌شده، مدار فرمان را قطع می‌کند و باعث بازشدن کنتاکتور می‌شود.

برای حفاظت در برابر اتصال کوتاه نیز باید از فیوز یا کلید حفاظتی مناسب استفاده شود. انتخاب این تجهیزات باید با جریان نامی موتور، جریان اتصال کوتاه احتمالی و هماهنگی حفاظتی مدار مطابقت داشته باشد.

قیمت و خرید کنتاکتور 9 آمپر CHINT مدل NC7-0911

برای خرید کنتاکتور 9 آمپر CHINT مدل NC7-0911، بهتر است پیش از سفارش، جریان و توان موتور، رده کاری موردنیاز، ولتاژ بوبین و تعداد کنتاکت‌های کمکی بررسی شوند. این موارد به انتخاب مدل مناسب و جلوگیری از بروز مشکلاتی مانند عملکرد نامناسب کنتاکتور یا کاهش عمر کنتاکت‌ها کمک می‌کنند.

فروشگاه ایستا تجهیز امکان استعلام قیمت و دریافت مشاوره فنی برای خرید انواع کنتاکتور CHINT و تجهیزات جانبی آن را فراهم کرده است. برای اطلاع از قیمت روز، بررسی موجودی کنتاکتور NC7-0911 و انتخاب بوبین متناسب با مدار فرمان می‌توانید با کارشناسان فروش ایستا تجهیز تماس بگیرید.

• آدرس فروشگاه ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد ۶۲
• شماره‌های تماس: 09028137383 | 02133988303 | 02133988304
