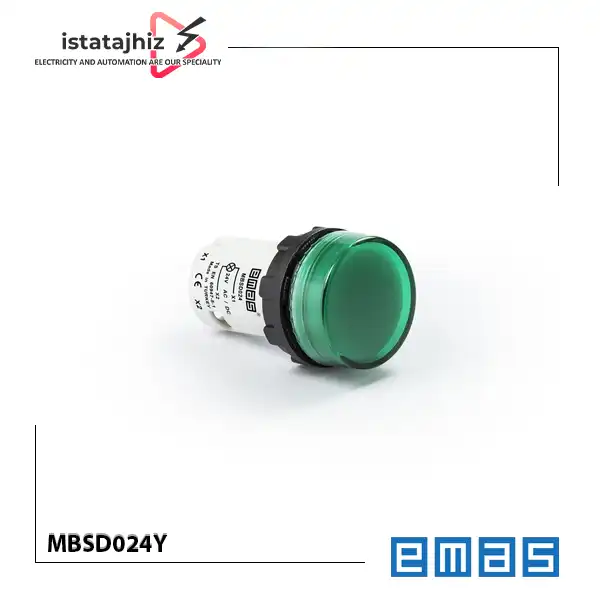

چراغ سیگنال سبز EMAS مدل MBSD024Y برند EMAS یک چراغ نشانگر LED از سری MB برند اماس است که برای نمایش وضعیت عملکرد، آماده به کار بودن یا فعال بودن یک بخش از مدار در تابلوهای برق و سیستم های کنترل صنعتی استفاده می شود. این مدل با ولتاژ کاری 24 ولت AC/DC، قطر نصب 22 میلی متر و لنز سبز تخت طراحی شده است.
یکی از نکات مهم در انتخاب این چراغ، سازگاری آن با هر دو نوع تغذیه AC و DC در ولتاژ نامی 24 ولت است. بنابراین می توان از آن در مدارهای فرمان 24 ولت AC یا مدارهای کنترل 24 ولت DC استفاده کرد؛ البته باید ولتاژ واقعی دو سر چراغ با محدوده نامی آن مطابقت داشته باشد.
کاربردهای چراغ سیگنال سبز 24 ولت EMAS
این مدل به دلیل تغذیه 24 ولت AC/DC و قطر نصب 22 میلی متر، برای مدارهای فرمان و تابلوهایی مناسب است که از ولتاژ 24 ولت برای نمایش وضعیت استفاده می کنند.
تابلوهای برق صنعتی: برای نمایش وضعیت وصل بودن مدار، آماده به کار بودن تجهیزات یا فعال بودن بخش های مختلف تابلو می توان از این چراغ استفاده کرد.
تابلوهای کنترل ماشین آلات: در ماشین آلات صنعتی، چراغ سبز می تواند وضعیت آماده به کار یا فعال بودن یک مرحله از فرآیند را نمایش دهد؛ مشروط به اینکه این وضعیت در مدار فرمان به آن اختصاص داده شده باشد.
مدارهای فرمان 24 ولت DC: در سیستم هایی که منبع تغذیه سوئیچینگ 24 ولت DC دارند، این چراغ می تواند به عنوان نشانگر وضعیت خروجی یا سیگنال کنترلی به کار رود.
مدارهای فرمان 24 ولت AC: در تابلوهایی که مدار فرمان آنها با ترانسفورماتور 24 ولت AC تغذیه می شود نیز امکان استفاده از این مدل وجود دارد.
قبل از خرید MBSD024Y چه مواردی را بررسی کنیم؟
به موارد زیر حتما توجه کنید:
1. ولتاژ مدار فرمان
ابتدا ولتاژ واقعی مدار را مشخص کنید. این مدل برای 24 ولت AC/DC است؛ بنابراین اگر مدار فرمان شما 110 یا 220 ولت باشد، باید مدل متناسب با همان ولتاژ را انتخاب کنید.
2. رنگ موردنیاز در طراحی تابلو
رنگ سبز در بسیاری از تابلوها برای نمایش آماده به کار بودن یا وضعیت عادی استفاده می شود؛ اما بهتر است رنگ چراغ با نقشه فرمان و استاندارد علائم مورد استفاده در پروژه هماهنگ باشد.
3. قطر سوراخ نصب
این مدل برای نصب در محل با قطر 22 میلی متر طراحی شده است. هنگام جایگزینی چراغ موجود، قطر محل نصب و فضای پشت پنل را بررسی کنید.
4. نوع لنز
مدل MBSD024Y از نوع MBSD و دارای لنز تخت است. در خانواده MB، مدل های MBSP نیز وجود دارند که ساختار لنز آنها متفاوت است. بنابراین اگر ظاهر چراغ برای هماهنگی با سایر نشانگرهای تابلو اهمیت دارد، این تفاوت را در زمان سفارش در نظر بگیرید.
5. شرایط محیط نصب
در مشخصات رسمی این مدل درجه حفاظت IP50 درج شده است. بنابراین برای محیط هایی که در معرض پاشش آب، شست وشو یا نفوذ گرد و غبار شدید هستند، نباید بدون بررسی الزامات حفاظتی تابلو آن را انتخاب کرد.
تفاوت MBSD024Y با مدل های مشابه EMAS
در خانواده چراغ های سیگنال سری MB، مدل های مختلفی با ولتاژ و رنگ های متفاوت تولید شده اند. مهم ترین تفاوت آنها در ولتاژ تغذیه، رنگ و نوع لنز است.
| مدل | ولتاژ کاری | رنگ |
|---|---|---|
| MBSD012Y | 12V AC/DC | سبز |
| MBSD024Y | 24V AC/DC | سبز |
| MBSD048Y | 48V AC/DC | سبز |
| MBSD110Y | 110V AC | سبز |
| MBSD220Y | 220/230V AC | سبز |
اگر مدار فرمان شما 24 ولت است، مدل MBSD024Y گزینه متناسب با این ولتاژ خواهد بود. برای مدارهای 12 یا 48 ولت باید مدل متناظر را بررسی کنید. همچنین برای تغذیه 110 یا 220/230 ولت AC باید از مدل مخصوص همان ولتاژ استفاده شود.
در همین خانواده، مدل MBSP024Y نیز با ولتاژ 24V AC/DC و رنگ سبز عرضه شده است. تفاوت اصلی قابل تشخیص در نام گذاری سری، نوع لنز است: MBSD دارای لنز تخت و MBSP دارای لنز با ساختار متفاوت (Cellular) است.
نکات نصب و اتصال

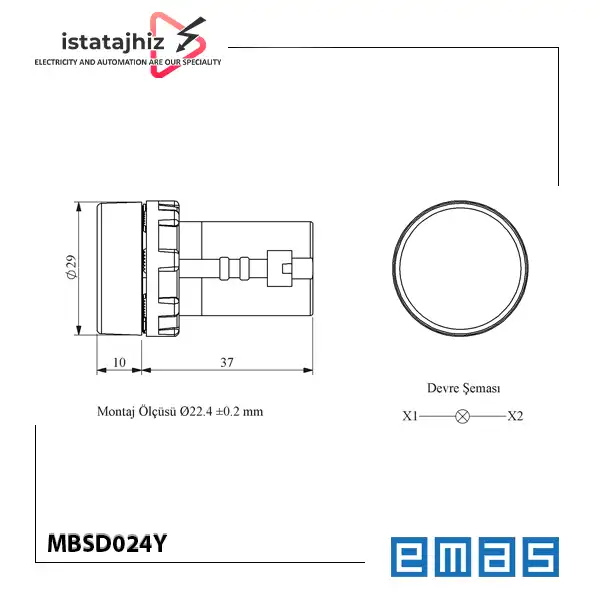

چراغ سیگنال MBSD024Y برای نصب روی پنل با قطر 22 میلی متر طراحی شده است. هنگام نصب، به موارد زیر توجه کنید:
قطر محل نصب روی درب تابلو را با قطر موردنیاز چراغ تطبیق دهید.
ولتاژ تغذیه مدار را پیش از اتصال بررسی کنید تا با 24V AC/DC مطابقت داشته باشد.
سطح مقطع سیم متصل شونده مطابق اطلاعات سازنده 1.5 تا 2.5 میلی متر مربع است.
گشتاور سفت کردن پیچ ترمینال طبق دیتاشیت 1.5 نیوتن متر اعلام شده است.
پیش از انجام سیم بندی، تغذیه مدار را قطع و الزامات ایمنی برق صنعتی را رعایت کنید.
چه کسانی به چراغ سیگنال MBSD024Y نیاز دارند؟
این مدل برای افرادی مناسب است که در طراحی، ساخت، تعمیر یا نگهداری تابلوهای برق و سیستم های کنترل با مدار فرمان 24 ولت AC/DC سروکار دارند؛ از جمله:
مهندسان برق و طراحان تابلوهای کنترل
تابلو سازها و مونتاژکاران تجهیزات برق صنعتی
تکنسین های برق صنعتی و تعمیرکاران ماشین آلات
پیمانکاران پروژه های اتوماسیون صنعتی
واحدهای نگهداری و تعمیرات کارخانه ها
اگر مدار شما 24 ولت نیست یا به چراغی با درجه حفاظت بالاتر نیاز دارید، باید مدل دیگری را بررسی کنید.
جمع بندی فنی
چراغ سیگنال سبز EMAS مدل MBSD024Y یک نشانگر LED از سری MB با ولتاژ کاری 24V AC/DC و قطر نصب 22 میلی متر است. این مدل برای نمایش وضعیت در مدارهای فرمان و تابلوهای برق صنعتی کاربرد دارد. پیش از خرید، ولتاژ تغذیه، رنگ موردنیاز، قطر محل نصب، نوع لنز و درجه حفاظت IP50 را با شرایط پروژه خود تطبیق دهید.
خرید چراغ سیگنال EMAS مدل MBSD024Y از ایستا تجهیز
برای خرید چراغ سیگنال سبز 24 ولت EMAS مدل MBSD024Y می توانید از فروشگاه تخصصی برق صنعتی ایستا تجهیز در لاله زار تهران اقدام کنید. امکان ثبت سفارش غیرحضوری و ارسال به سراسر کشور نیز فراهم است. برای اطلاع از موجودی و قیمت روز، همچنین دریافت پیش فاکتور خرید تعداد یا پروژه، با کارشناسان فروش ایستا تجهیز تماس بگیرید.
- تغذیه AC/DC: امکان استفاده در مدارهای فرمان 24 ولت متناوب و مستقیم را فراهم می کند.
- روشنایی LED: برای نمایش وضعیت از منبع نور LED استفاده می کند.
- نصب با قطر 22 میلی متر: با محل نصب متداول چراغ های سیگنال 22 میلی متری سازگار است.
- ساختار Monoblock: بدنه یکپارچه دارد و برای نصب به صورت یک واحد طراحی شده است.
- مهم ترین محدودیت این مدل، ولتاژ کاری مشخص آن است. MBSD024Y برای تغذیه 24 ولت AC/DC طراحی شده و استفاده از آن در مدارهای 110 یا 220 ولت بدون تطبیق ولتاژ مجاز نیست.
- همچنین درجه حفاظت درج شده در صفحه رسمی محصول IP50 است. این درجه حفاظت به معنای ضدآب بودن چراغ نیست؛ بنابراین برای نصب در محیط های مرطوب یا در معرض پاشش آب باید شرایط حفاظتی مجموعه تابلو بررسی شود.
